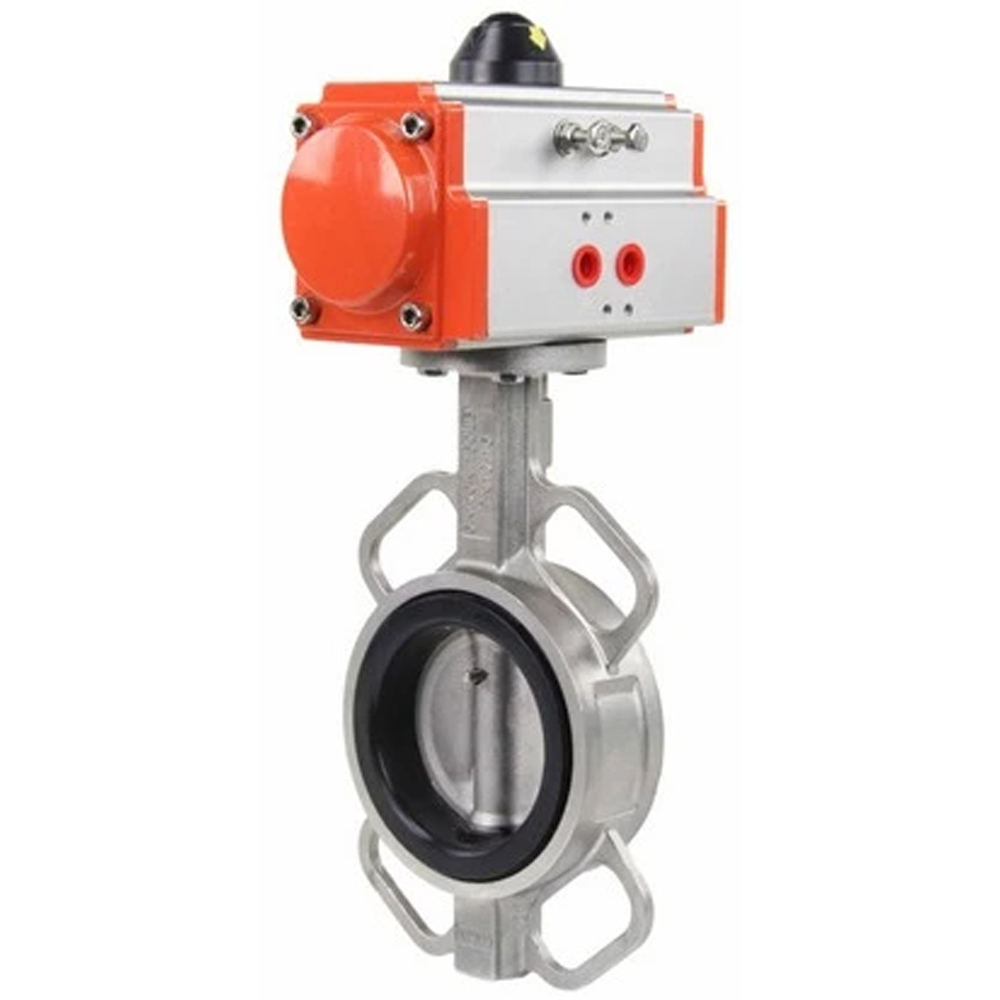

Затвор дисковый поворотный DN.ru WBV3232N-2W-Fb-H Ду100 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом DN.ru PA-DA-105 и электропневматическим поворотным позиционером YT-1000RSN без обратной связи

Артикул магазина:
D050-84310
85 728
Цена на 20.04.2026
Источник изображений товара:dn.ru
Перед покупкой обязательно проверьте характеристики товара у производителя или поставщика
Цена на 20.04.2026
85 728

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Технические характеристики затвора дискового поворотного DN.ru WBV3232N-2W-Fb-H Ду100 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - NBR: Тип затвора - поворотный дисковый Модель арматуры - WBV3232N-2W-Fb-H Диаметр - 100 мм Давление номинальное - 16 бар Среда - вода, масла, углеводороды, животные жиры Температура рабочей среды - от -20 до +85°C Применение - водоснабжение, теплоснабжение Тип присоединения - межфланцевый Управление - С пневмоприводом Класс герметичности - A Крутящий момент - 130 Нм Тип ISO-фланца арматуры - F07 Квадрат штока - 11х11 мм Срок службы - 10 лет Гарантия - 12 мес. Страна производитель - Россия Вес арматуры - 4.1 кг Общий вес - 13.7 кг Примечание: На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх. Затвор дисковый поворотный DN.ru WBV3232N-2W-Fb-H Ду100 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом DN.ru PA-DA-105 и электропневматическим поворотным позиционером YT-1000RSN без обратной связи Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV3232N-2W-Fb-H Ду100 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - NBR: H1 - 107 мм H2 - 165 мм DN - 100 мм Dm - 131 мм Dk - 151 мм L - 52 мм ØC - 57.5 мм Эскиз габаритов затвора дискового поворотного DN.ru WBV3232N-2W-Fb-H Ду100 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - NBR Материалы деталей затвора дискового поворотного DN.ru WBV3232N-2W-Fb-H Ду100 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - NBR: № Наименование Материал 1 Корпус нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 2 Манжета NBR 3 Диск нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 4 Шток нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13) 5 Шпилька нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 6 Втулка EPDM 7 Уплотнительное кольцо EPDM 8 Пластина фиксирующая углеродистая сталь Эскиз материалов затвора дискового поворотного DN.ru WBV3232N-2W-Fb-H Ду100 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - NBR Технические характеристики пневмопривода DN.ru PA-DA-105: Модель привода - PA-DA-105 Наличие ручного дублера - нет Тип пневмопривода - двойного действия Номинальное давление - 12 бар Температура рабочей среды - от–20 до +80°C Подача воздуха - G1/4" Крутящий момент - 198 Нм Тип ISO-фланца - F07, F10 Квадрат штока - 22х22 мм Вес привода - 6.8 кг Страна производитель привода - Китай пневмопривод DN.ru PA-DA-105 Габаритные и установочные размеры пневмопривода DN.ru PA-DA-105: A - 57.5 мм B - 64 мм C - 122.5 мм D - 133 мм E - 153 мм F - 109.5 мм G - 30 мм H - 80 мм I - 70 мм J - 102 мм M - 22х22 мм N - 26 мм Z - 268 мм d - 40 мм K - M8x13 L - M10x16 Эскиз габаритов пневмопривода DN.ru PA-DA-105 Конструкция пневмопривода DN.ru PA-DA-105: № Наименование Кол-во Материал 1 Корпус 1 эструдированный алюминий (твердое анодированное покрытие) 2 Боковые заглушки 2 литой алюминий 3 Шестерня 1 нержавеющая сталь (никелированное покрытие) 4 Поршень 2 сталь/алюминий (оксидирование/гальваническая оцинковка) 5 Заглушки 8 нержавеющая сталь 6 Поршневое кольцо 2 NBR 7 Пружины 0-12 пружинная сталь (эпоксидное покрытие) 8 Подшипник поршня 2 инженерный пластик 9 Поршневое кольцо 2 NBR 10 Заглушка 2 NBR 11 Упорное кольцо 2 инженерный пластик 12 Кольцо 1 инженерный пластик 13 Шайба 1 нержавеющая сталь 14 Пружинный зажим 2 нержавеющая сталь 15 Индикатор 1 пластик 16 Корпус индикатора 1 пластик 17 Подшипник 1 инженерный пластик 18 Кулачок 1 сталь (оксидирование/гальваническая оцинковка) 19 Подшипник 1 NBR 20 Подшипник 1 инженерный пластик 21 Подшипник 1 инженерный пластик 22 Уплотнительное кольцо 2 NBR 23 Уплотнительное кольцо 2 NBR 24 Подшипник 2 нержавеющая сталь 25 Гайка регулировки 2 нержавеющая сталь 26 Винт регулировки 2 нержавеющая сталь 27 Втулка 2 алюминий Эскиз пневмопривода DN.ru PA-DA-105 Технические характеристики электропневматического поворотного позиционера DN.ru YT-1000RSN без обратной связи: Входной сигнал управления - 4-20 мА Внутреннее сопротивление - 250 ± 15 Ом Входное давление - 1.4-7 бар Угол хода рычага - 0-90° Резьба подключения сжатого воздуха - 1/4" Резьба подключения манометра - 1/8" Кабельный ввод - G1/2" Тип защиты - IP66 Рабочая температура - от -20°C до +70°C Допустимая влажность окружающей среды - 10-90RH Линейность - ±1% Гистерезис - ±1% Чувствительность - ±0.2% F.S Повторяемость - ±0.5% Расход сжатого воздуха - 3 л/мин (при давлении 1.4 бар) Расход воздуха на выходе - 80 л/мин (при давлении 1.4 бар) Материал корпуса - алюминиевое литье Вес - 2.8 кг Электропневматический поворотный позиционер DN.ru YT-1000RSN без обратной связи Габаритные и установочные размеры электропневматического поворотного позиционера DN.ru YT-1000RSN без обратной связи: A - 224.3 мм B - 165.5 мм C - 117.5 мм D - 132.3 мм E - 6 мм F - 122 мм G - 45 мм H - 45 мм I - 23 мм J - 27 мм K - 32.5 мм L - 35.5 мм M - 91.8 мм N - 37.2 мм O - 43.5 мм P - 26.5 мм Q - 33 мм R - 80.25 мм S - 62.5 мм T - 8 мм Эскиз габаритов электропневматического поворотного позиционера DN.ru YT-1000RSN без обратной связи

Информация о товаре может содержать неточности, перед покупкой проверяйте информацию на сайте производителя.

АртикулD050-84310
БрендDN.ru
Страна производительРоссия
Серия брендаWBV3232N-2W-Fb-H
Диаметр условный Ду(Dn)100
Давление условное Ру(Pn)16
Строительная длина52
Температура рабочей среды макс.85
Тип присоединенияМежфланцевый
УправлениеС пневмоприводом
Наличие пневмораспределителяНет
Наличие блока концевых выключателейНет
Наличие блока подготовки воздухаНет
Наличие позиционераБез обратной связи
Класс материала корпусаНержавеющая сталь
Класс материала дискаНержавеющая сталь
Материал уплотненияNBR
