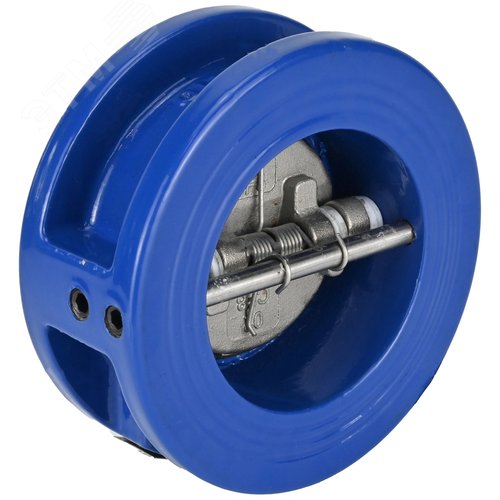

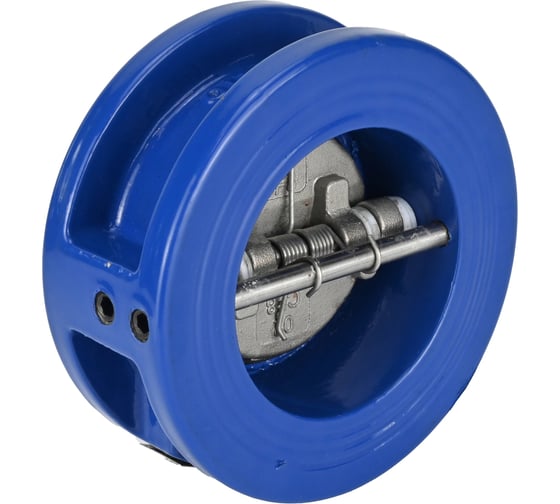

Клапан обратный лепестковый двухстворчатый DN.ru 2S-GG25-304-NBR-Fb Ду300 Ру16 межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь, уплотнение - NBR (опрессовано)

Клапан обратный лепестковый двухстворчатый предназначен для предотвращения изменения направления потока рабочей среды в трубопроводе в обратном направлении. Под действием прямого потока рабочей среды запирающие створки поднимаются, открывая проходное отверстие. При падении давления сила пружины возвращает створки в исходное положение, закрывая проходное отверстие и не пропуская рабочую среду в обратном направлении. Технические параметры клапана обратного лепесткового двухстворчатого DN.ru 2S-GG25-304-NBR-Fb Ду300 Ру16 межфланцевого, корпус - чугун GG25, диск - нержавеющая сталь, уплотнение - NBR: Давление номинальное PN - 16 бар Диаметр номинальный DN - 300 мм Тип присоединения - межфланцевый Среда - вода Тип клапана - двухстворчатый Применение - Горячее/холодное водоснабжение Климатическое исполнение - УХЛ 4 Температура рабочей среды - от --10°С до +80°С Присоединение - межфланцевое Условная пропускная способность - 3180 м3/ч Класс герметичности - A Диаметр в дюймах - 12″ Принцип действия клапана - обратный Серия - 2S-GG25-304-NBR-Fb Минимальное давление открытия - 0.5 бар Гарантия - 12 мес. Срок службы - 5 лет Страна производитель - Россия Вес - 36.47 кг Клапан обратный лепестковый двухстворчатый DN.ru 2S-GG25-304-NBR-Fb Ду300 Ру16 межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь, уплотнение - NBR (опрессовано) Габариты и размеры клапана обратного лепесткового двухстворчатого DN.ru 2S-GG25-304-NBR-Fb Ду300 Ру16 межфланцевого, корпус - чугун GG25, диск - нержавеющая сталь, уплотнение - NBR: ØD - 382 мм B - 114 мм Эскиз габаритов и размеров клапана обратного лепесткового двухстворчатого DN.ru 2S-GG25-304-NBR-Fb Ду300 Ру16 межфланцевого, корпус - чугун GG25, диск - нержавеющая сталь, уплотнение - NBR Таблица деталей и материалов клапана обратного лепесткового двухстворчатого DN.ru 2S-GG25-304-NBR-Fb Ду300 Ру16 межфланцевого, корпус - чугун GG25, диск - нержавеющая сталь, уплотнение - NBR: № п/п Наименование детали Материал 1 Корпус чугун GG25 (аналог СЧ25) 2 Диск нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Пружина нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Шарнирный штифт нержавеющая сталь AISI 416 (аналог 20Х13) 5 Пробка сталь высокоуглеродистая 6 Втулка корпусная PTFE 7 Шайба PTFE 8 Штифт стопорный нержавеющая сталь AISI 416 (аналог 20Х13) 9 Крюк монтажный сталь высокоуглеродистая 10 Уплотнение NBR Эскиз деталей и материалов клапана обратного лепесткового двухстворчатого DN.ru 2S-GG25-304-NBR-Fb Ду300 Ру16 межфланцевого, корпус - чугун GG25, диск - нержавеющая сталь, уплотнение - NBR
