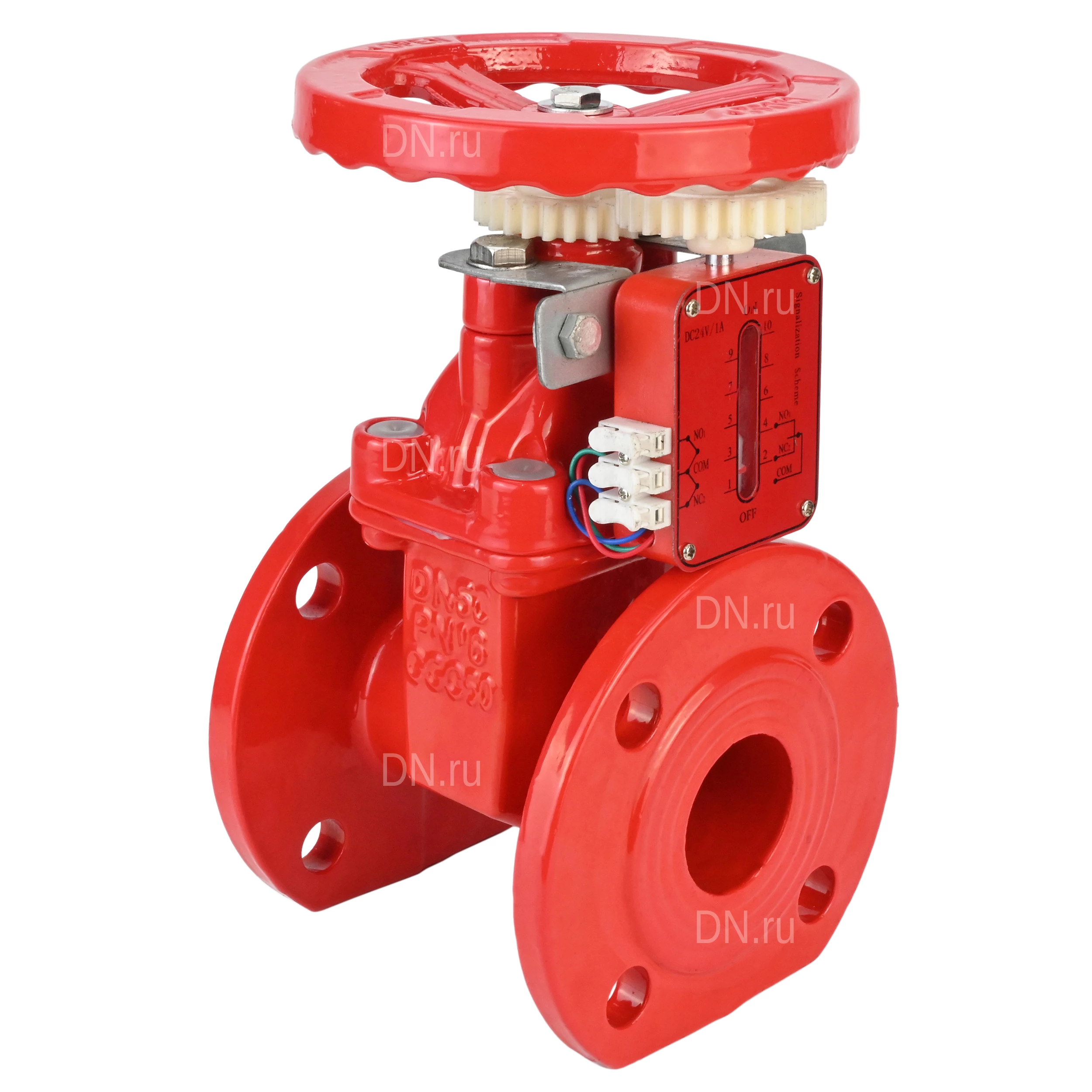

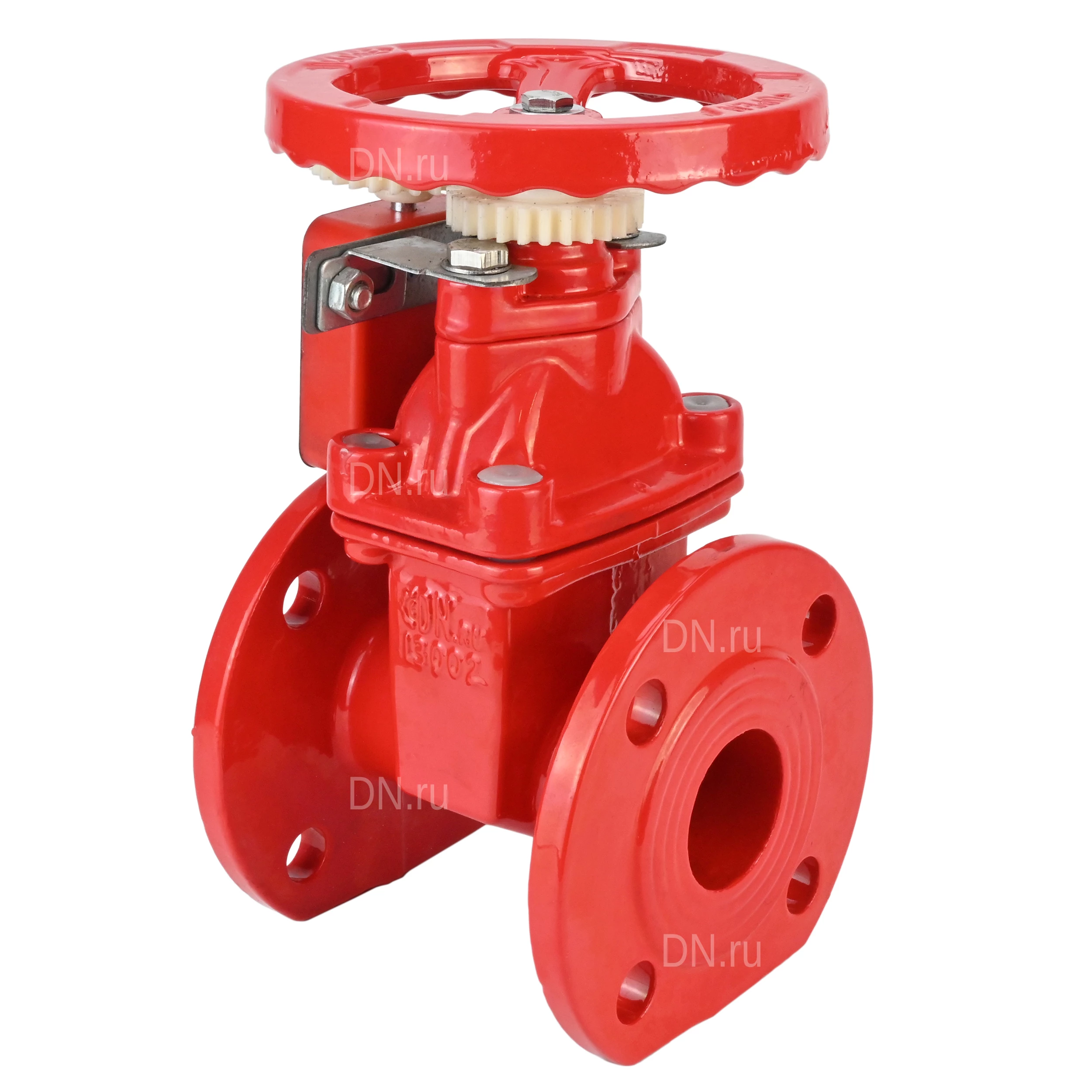

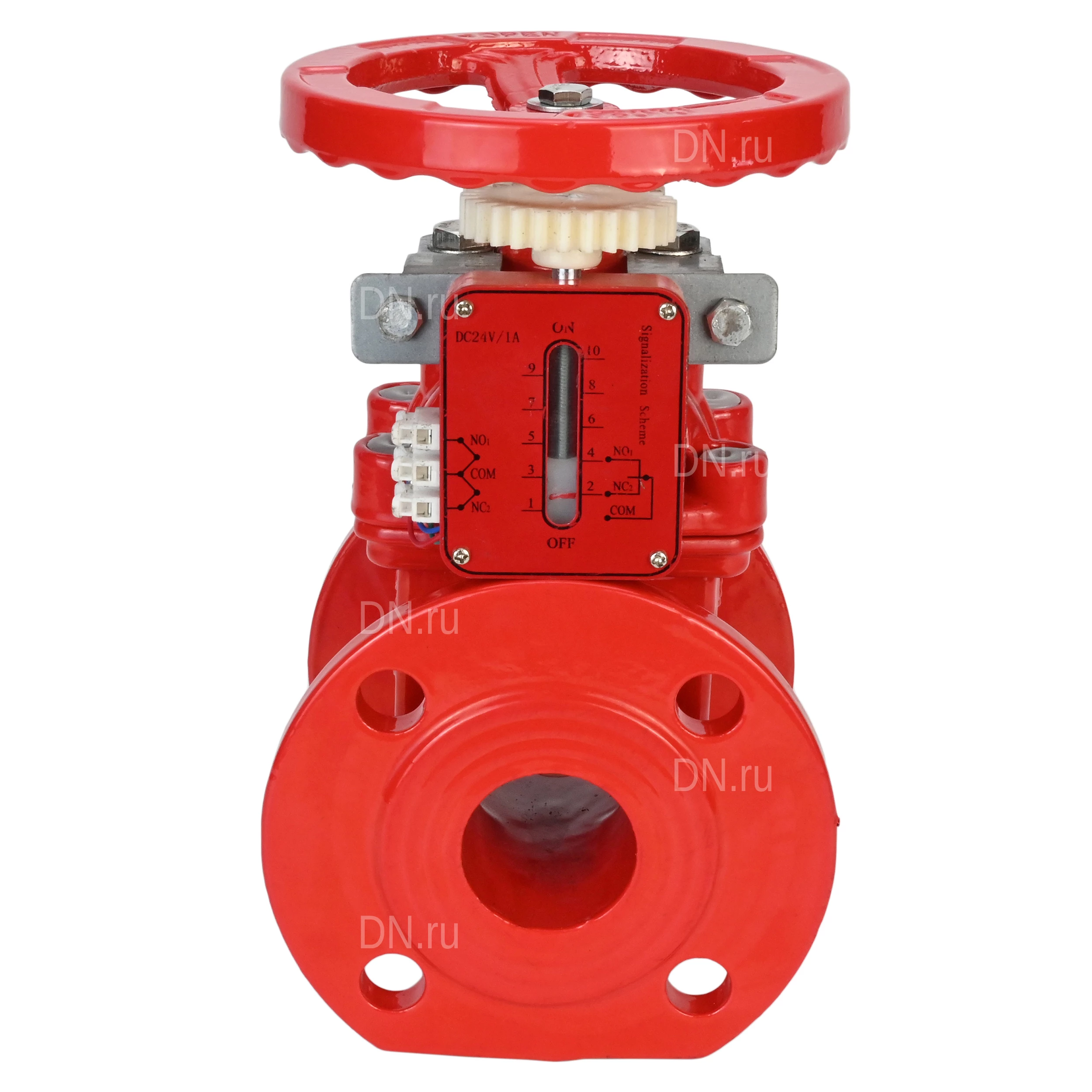

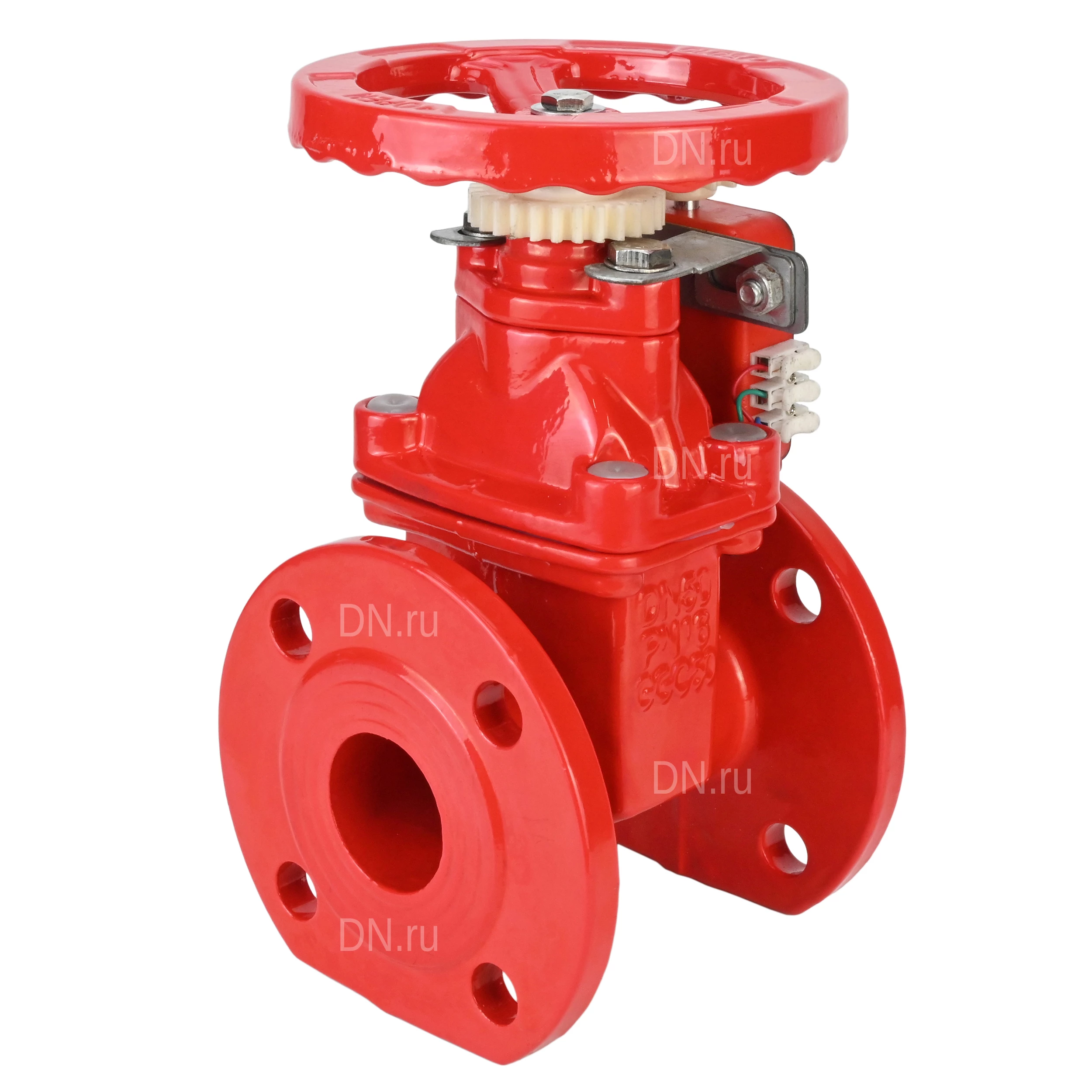

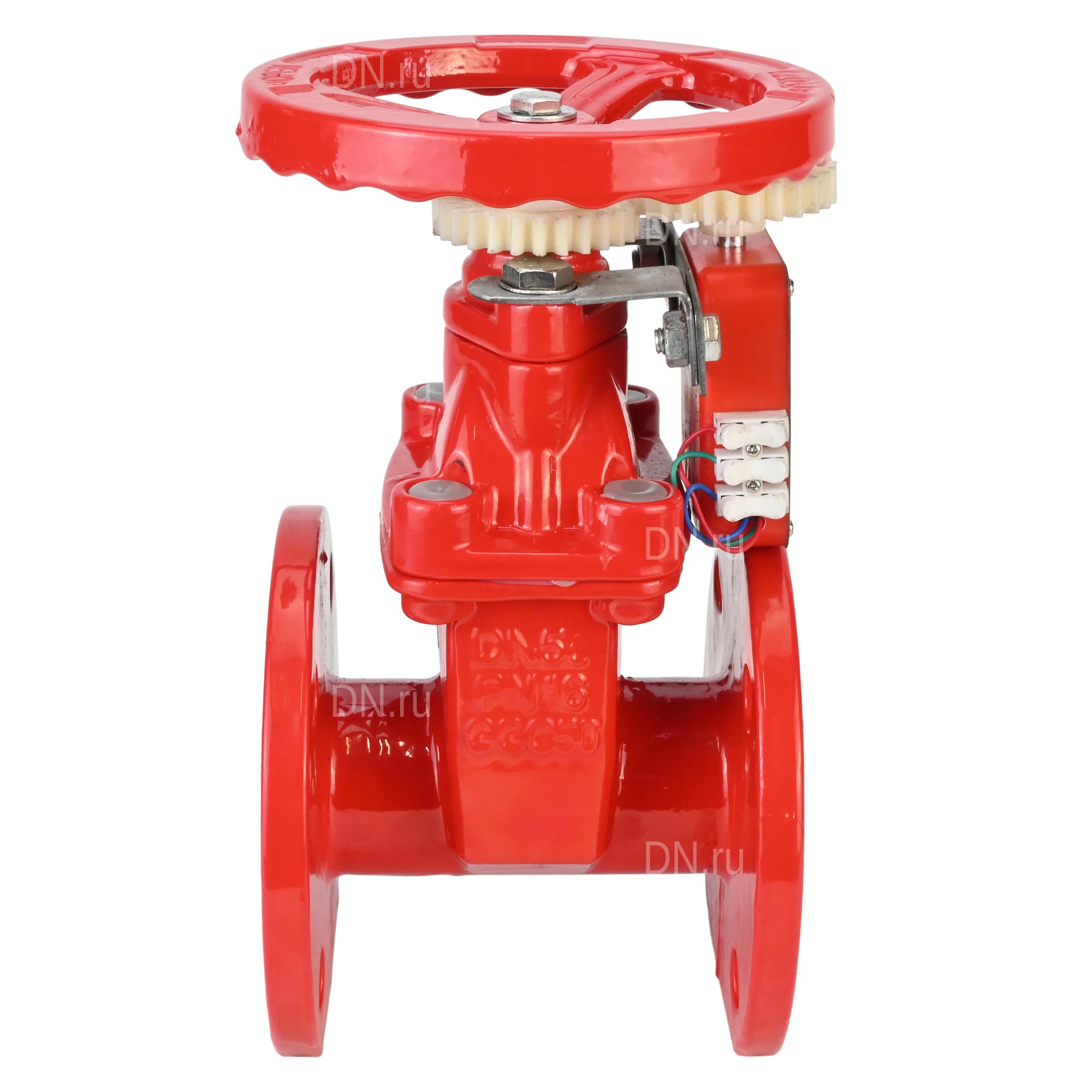

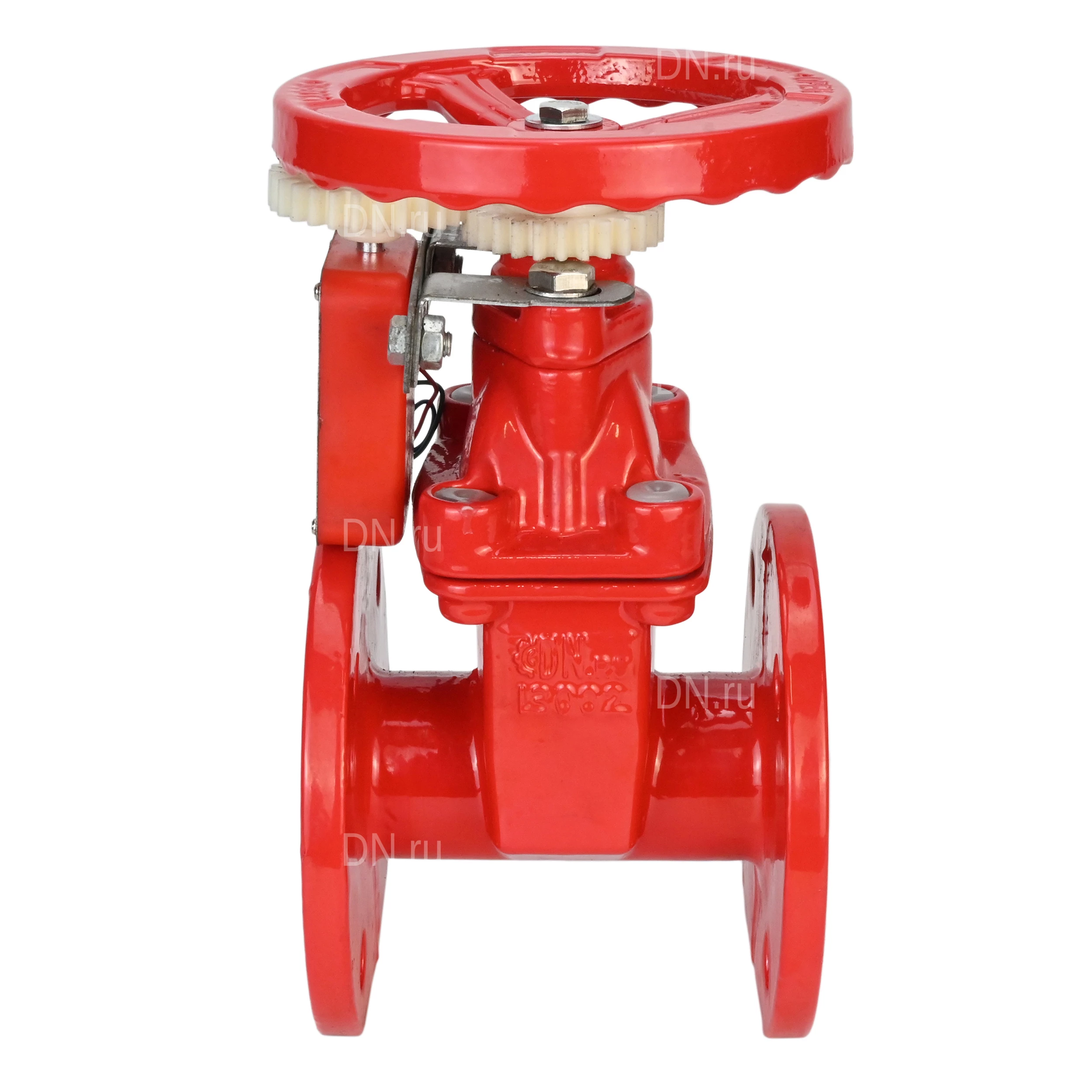

Задвижка клиновая 30ч39р (аналог МЗВГ) DN.ru GVWN1414S-2W-F-S signal box red Ду40 Ру10/16 фланцевая, корпус - чугун GGG50, уплотнение - силикон, со штурвалом и невыдвижным штоком, с устройством контроля положения, цвет - красный

Задвижка с обрезиненным клином разработана и применяется в системах водоснабжения и водяного пожаротушения в качестве запорной арматуры, имеет отличительную окраску красного цвета и указатель положения клина для визуального контроля состояния задвижки. Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения штурвала, закрывая или открывая проходное сечение корпуса задвижки. Особенности: • наличие двух рядов отверстий, что позволяет установить задвижку, используя соответствующий крепеж, на трубопровод с давлением рабочей среды 10 или 16 бар; • эпоксидное порошковое покрытие толщиной 250 мкм с внутренней и внешней стороны корпуса; • наличие устройства контроля запорного органа задвижки на положение "полностью открыто" и "полностью закрыто". Параметры задвижки клиновой 30ч39р (аналог МЗВГ) DN.ru GVWN1414S-2W-F-S signal box red Ду40 Ру10/16: Тип задвижки - Клиновая Диаметр номинальный DN - 40 мм Давление условное PN - 10/16 бар Давление максимальное PN - 16 бар Таблица фигур - 30ч39р (МЗВГ) Строительная длина - 140 мм Управление - ручное/штурвал/маховик Конструкция шпинделя - невыдвижной Клин - обрезиненный Тип управления - ручной Тип присоединения - Фланцевый Способ монтажа - горизонтальный/вертикальный Температура рабочей среды - от 0℃ до 150℃ Тип покрытия - эпоксидный порошок Наличие блока концевых выключателей - есть Класс герметичности по ГОСТ 9544-2015 - "A" Класс материала корпуса - чугун Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7 Материал запорного органа (клина) - чугун + силикон Тип уплотнения - Силикон Шток - невыдвижной Количество болтовых отверстий на одном фланце - 4 шт Диаметр болтовых отверстий на одном фланце - 18 мм Страна производитель - Россия Цвет - Красный Среда - вода, вода техническая Применение - водоснабжение, теплоснабжение, Пожаротушение Срок службы - 10 лет Вес - 7 кг Задвижка клиновая 30ч39р (аналог МЗВГ) DN.ru GVWN1414S-2W-F-S signal box red Ду40 Ру10/16 фланцевая, корпус - чугун GGG50, уплотнение - силикон, со штурвалом и невыдвижным штоком, с устройством контроля положения, цвет - красный Габаритные и установочные размеры задвижки клиновой 30ч39р (аналог МЗВГ) DN.ru GVWN1414S-2W-F-S signal box red Ду40 Ру10/16: L - 140 мм D - 150 мм B - 84 мм C - 110 мм b - 15.5 мм f - 2.5 мм W - 160 мм H - 265 мм n-Ød - 4-18 Эскиз задвижки клиновой 30ч39р (аналог МЗВГ) DN.ru GVWN1414S-2W-F-S signal box red Ду40 Ру10/16 Материалы задвижки клиновой 30ч39р (аналог МЗВГ) DN.ru GVWN1414S-2W-F-S signal box red Ду40 Ру10/16: № п/п Наименование детали Материал 1 Корпус чугун GGG50 2 Клин чугун GGG50 + SILICON 3 Гайка штока латунь 4 Шток нержавеющая сталь SS420 5 Прокладка EPDM 6 Крышка чугун GGG50 7 Фиксирующее кольцо латунь 8 Кольцевое уплотнение NBR 9 Болт углеродистая сталь 10 Штурвал чугун GGG50 11 Сальник чугун GGG50 12 Кольцевое уплотнение PTFE 13 Гайка штока латунь 14 Шайба углеродистая сталь 15 Болт углеродистая сталь 16 Устройство контроля положения запорного органа (концевые выключатели) - Эскиз материалов задвижки клиновой 30ч39р (аналог МЗВГ) DN.ru GVWN1414S-2W-F-S signal box red Ду40 Ру10/16
