Счетчик электроэнергии Нева 6118754 трехфазный 60 А

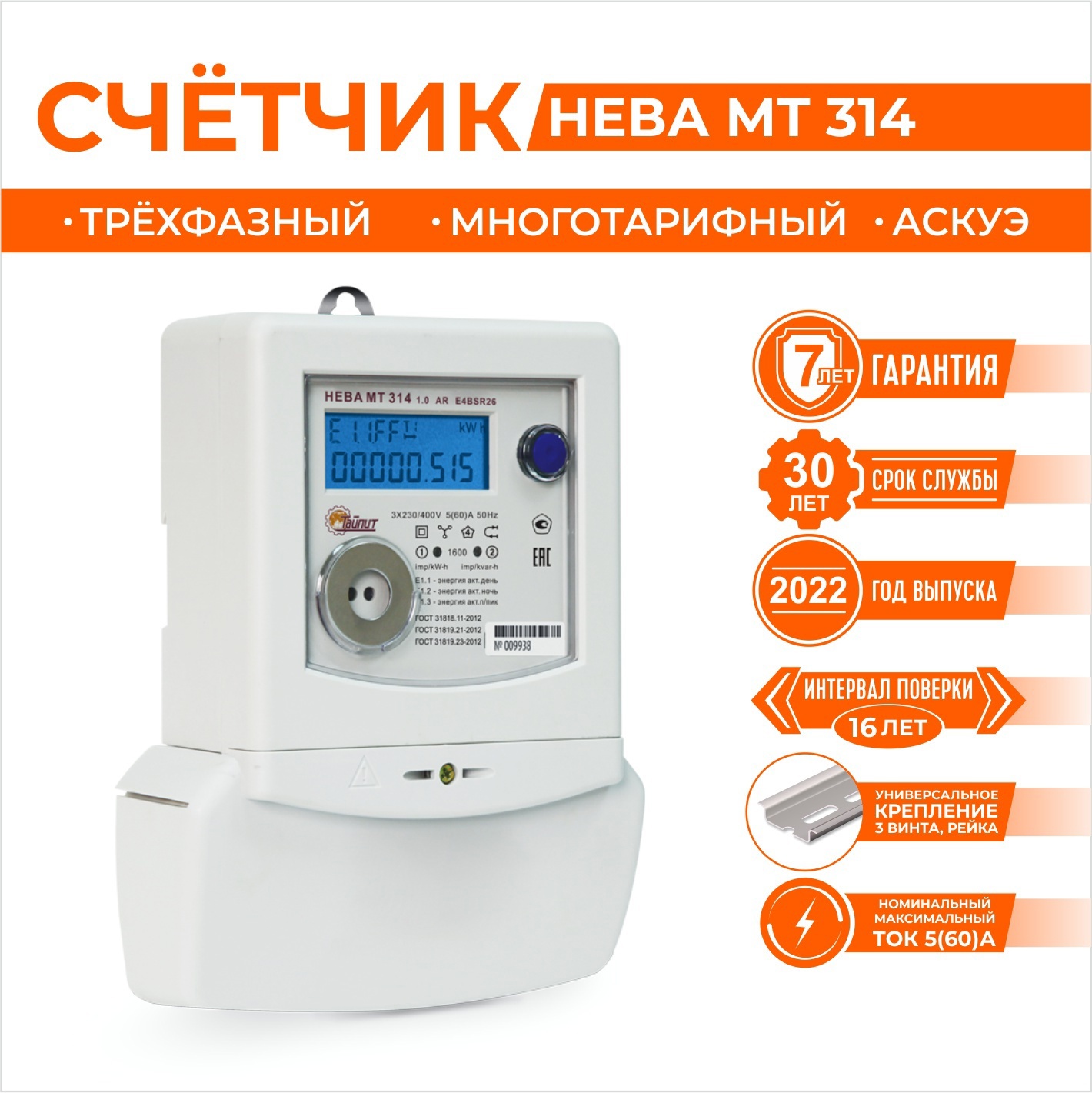

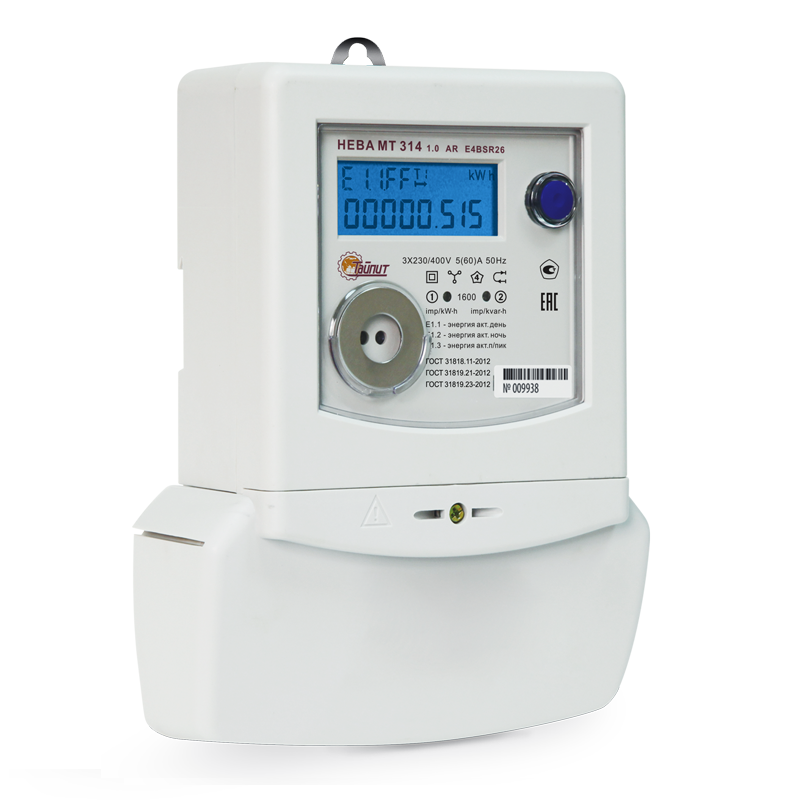

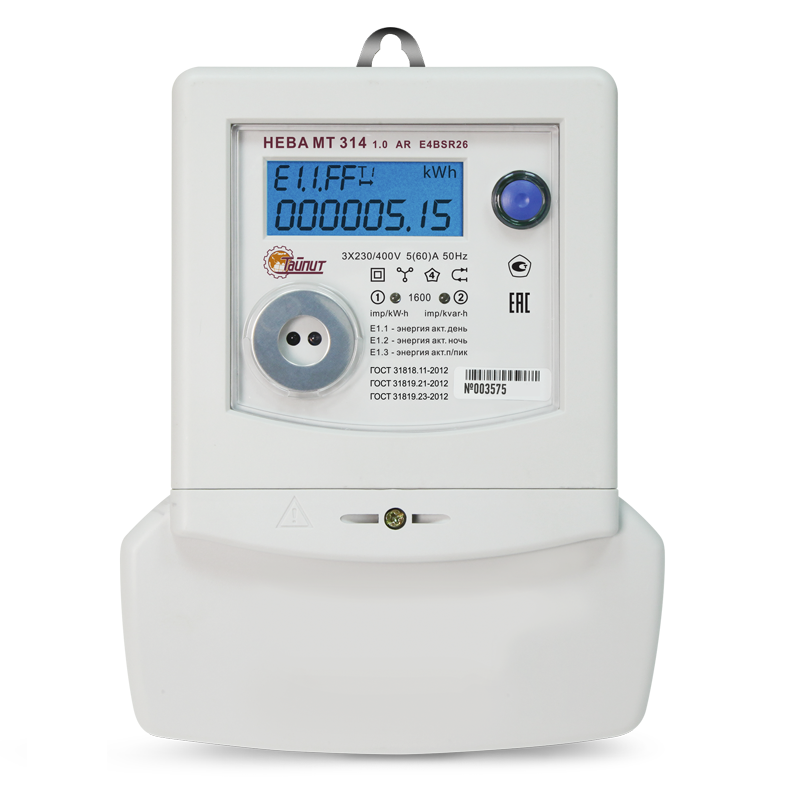

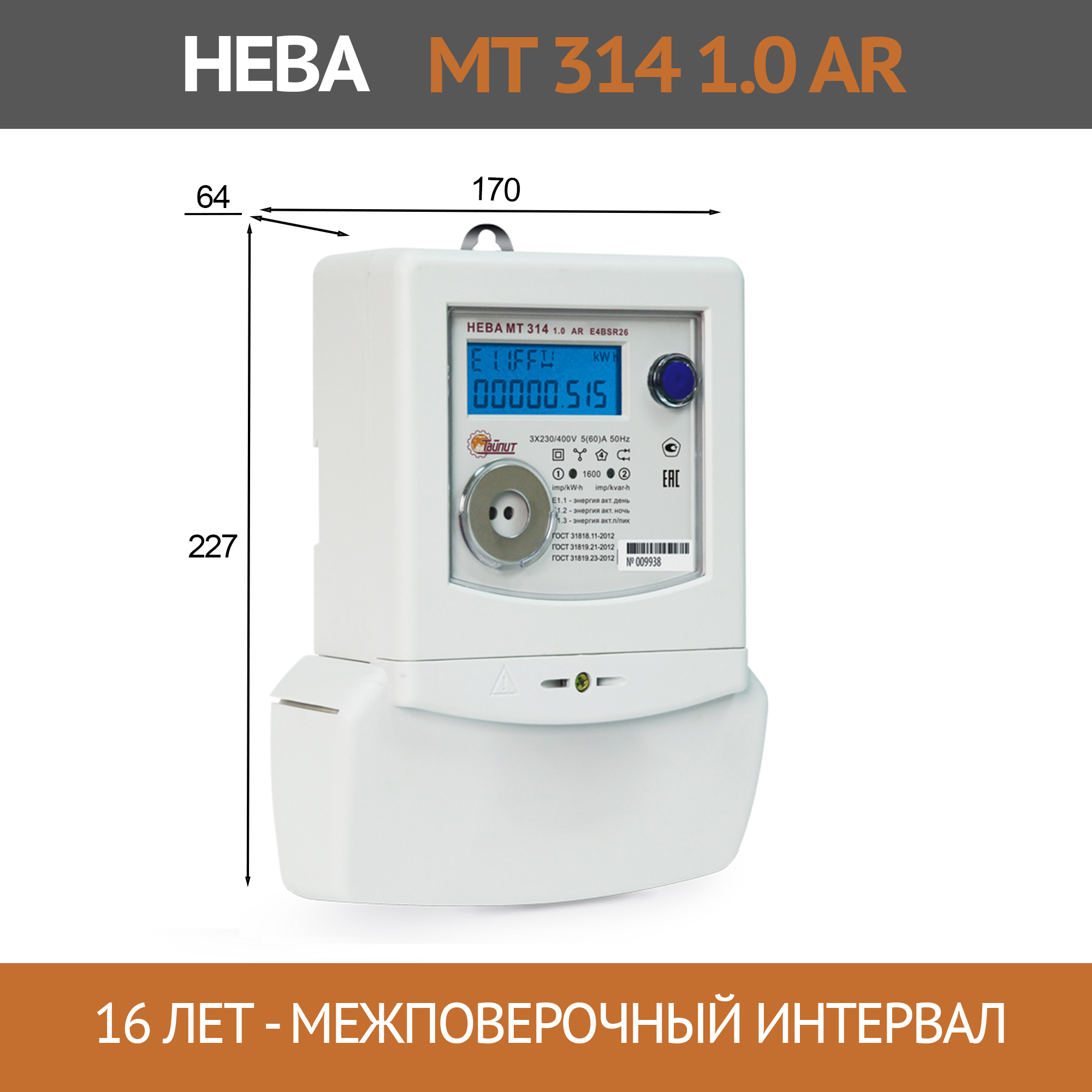

## Счетчик электроэнергии НЕВА МТ 314 1.0 AR E4BSR26 Счетчик предназначен для измерения и учета потребленной активной или активной и реактивной энергии в трехфазных трех- и четырехпроводных сетях переменного тока дифференцированно по временным зонам суток в соответствии с заданным тарифным расписанием. #### Надежность и гарантии производителя При покупке и вводе счетчика в эксплуатацию требуйте заполнение гарантийного талона. * Средняя наработка до отказа 210 000 часов * Гарантийный срок эксплуатации с даты выпуска 7 лет * Межповерочный интервал счётчика 16 лет * Средний срок службы 30 лет #### Особенности * Универсальный корпус позволяет устанавливать счетчик как на 3 винта, так и на рейку ТН35 * Счетчик разработан в соответствии с требованиями технической политики ПАО «Россети», имеет функции измерения параметров качества электроэнергии, указанных в технической политике * Аппаратная защита разрешения записи #### Оснащение * Оптический порт по ГОСТ IEC 61107-2011 * Интерфейс EIA-485 с питанием от встроенного блока питания * Промежуточное реле управления нагрузкой * Электронная пломба крышки клеммной колодки * Оптические испытательные выходы активной и реактивной энергии * Электрический испытательный выход встроенных часов * Подсветка ЖКИ * Датчик тока - шунт #### Применение * Счетчик может использоваться на промышленных, торговых и сельскохозяйственных предприятиях, предприятиях энергетики, в коттеджах и квартирах, подключенных к трехфазной сети. Счетчик разработан непосредственно для использования в системе АСКУЭ #### Измерение параметров сети * Среднеквадратических значений тока и напряжений пофазно * Частоты сетевого напряжения * Активной мощности суммарно и пофазно * Реактивной мощности суммарно и пофазно * Углов между векторами напряжения * Фактора активной мощности, суммарно и пофазно #### Измерение и хранение в памяти измеренных значений - Активной, реактивной положительной и реактивной отрицательной энергий: * энергии нарастающим итогом, в том числе по тарифам * энергии нарастающим итогом, в том числе по тарифам, зафиксированных по окончании месяца, в течение 12 месяцев * энергии нарастающим итогом, в том числе по тарифам, зафиксированных по окончании суток, в течение 128 суток * мощностей, усредненных на 30-ти мин. интервале, в течение 128 сут. Счетчик измеряет и учитывает приведенную энергию потерь в линии нарастающим итогом всего и по каждой фазе отдельно #### Сохранение в журнале событий информации о * Включения и отключения питания * Наличия тока в фазе при отсутствии соответствующего напряжения * Пропадания напряжения в любой из фаз * Изменения направления тока в любой из фаз * Перепрограммирования параметров * Изменения времени и даты во встроенных часах с фиксацией изменяемого времени * Сброса информации о максимальной мощности * Снятия крышки клеммной колодки * Очистки профилей нагрузки * Сброс микроконтроллера в результате критической электромагнитной обстановки #### Расшифровка тарифного расписания на ЖКИ 1 тариф (день) 2 тариф (ночь) 3 тариф (п/пик) 4 тариф (резерв) #### Технические характеристики * Класс точности 1/2 * Номинальное напряжение, В 3×230/400 V * Рабочий диапазон напряжений, В 172…264 * Номинальная частота сети, Гц 50 * Рабочий диапазон частот, Гц 50±2,5 * Базовый (максимальный) ток, А 5(60) * Разрядность показаний 6+2 * Количество тарифов 4 * Количество тарифных зон суток 8 * Количество сезонов 12 * Количество исключительных дней 32 * Тарификация в будни, сб и вс Раздельная * Количество фаз Три * Страна-изготовитель Россия * Точность хода часов счётчика, с/сутки, не более ± 0,5 при номинальной температуре Точность хода часов, типовое значение, с/сут. 2 в рабочем диапазоне t° * Скорость обмена, Бод 9600 * Протокол обмена ГОСТ IEC 61107-2011 * Макс. площадь сечения проводников, мм2 50 * Рабочий диапазон температур, С -40…+70 ### Упаковка и размеры * Габаритные размеры, мм - 227х170х64 * Масса не более, г - 1200 * Размеры индивидуальной упаковки, мм - 240х180х65 ### Комплектация: * Счетчик 1 шт. * Паспорт 1 шт. * Инструкция 1 шт. ##### Нормативные документы Счетчик изготовлен и принят в соответствии с обязательными требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-12 кл. 0.5S и ТАСВ.411152.005 ТУ. Счетчик внесен в Государственный реестр средств измерений и допущен к установке на всей территории РФ и стран ближнего зарубежья. Межповерочный интервал в республике Казахстан - 10 лет, межповерочный интервал в республике Таджикистан - 4 года, межповерочный интервал в республике Беларусь - 4 года.
