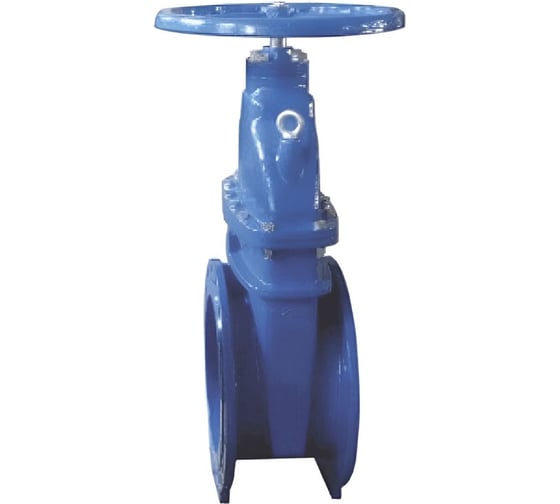

Задвижка клиновая 30ч39р (аналог МЗВГ) Ci Ду100 Ру16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, с телескопическим штоком 1300-1800 мм, на штурвал

Задвижка клиновая 30ч39р (аналог МЗВГ) Ci Ду100 Ру16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, с телескопическим штоком 1300-1800 мм, на штурвал с обрезиненным клином, невыдвижным шпинделем, фланцевая предназначена для установки в качестве запорного устройства, полностью перекрывающего поток рабочей среды в трубопроводе. Задвижка соответствуют требованиям ГОСТ 5762-2002, ГОСТ 12 2 063-81,9544-2005. Телескопический шток предназначается для открытия и закрытия задвижек с выдвижным и с невыдвижным штоком при установке в колодцах. Его устройство позваляет размещать выдвижной шток арматуры внути себя. Благодаря особенностям конструкции, дающей возможность подстраивать высоту телескопического штока, его можно настроить на глубину залегания трубопровода. Главным достоинством телескопического штока является универсальность. Использование штока возможно даже тогда, когда расстояние от поверхности земли до верха задвижки неизвестно. В этом случае телескопическая длина штока настраивается уже после монтажа запорной арматуры. Применение телескопического штока значительно облегчает управление трубопроводной запорной арматурой установленной в колодце. Общие характеристики задвижки Ci 30ч39р(Г) Тип задвижки - Клиновая Диаметр номинальный DN - 100 мм Давление условное PN - 16 бар Тип присоединения - Фланцевый Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7 Материал запорного органа - силиконовый каучук Таблица фигур - 30ч39р (МЗВГ) Строительная длина - 190 мм Класс материала корпуса - чугун Управление - ручное/штурвал/маховик Конструкция шпинделя - невыдвижной Клин - обрезиненный Тип уплотнения - EPDM Тип покрытия - эпоксидный порошок Цвет задвижки - Красный Вес - 29.4 кг Страна производитель - Китай Задвижка клиновая 30ч39р (аналог МЗВГ) Ci Ду100 Ру16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, с телескопическим штоком 1300-1800 мм, на штурвал Габаритные и установочные размеры задвижки Ci 30ч39р(Г) D1 - 180 мм D - 220 мм Dn - 100 мм D2 - 158 мм L - 190 мм H - 285 мм n-d - 8х18 мм b - 19 мм Эскиз задвижки Ci 30ч39р(Г) Конструкция и материалы задвижки Ci 30ч39р(Г) 1 Корпус GGG50 2 Крышка GGG50 3 Гайка Латунь 4 Клин GGG50 + резина 5 Ходовая гайка латунь 6 Шпиндель SS410 7 Стопорные полукольца Латунь 8 Уплотнительные кольца EPDM 9 Маховик Углеродистая сталь 10 Прокладка корпус-крышка EPDM 11 Болт Углеродистая сталь 12 Болт Углеродистая сталь 13 Уплотнение гайки EPDM Телескопический шток Орион Профмет со штурвалом для задвижек Характеристики Крепление телескопического штока - на штурвал Длина минимальная - 1300 мм Длина максимальная - 1800 мм Тип управления телескопическим штоком - штурвал Наличие Т-образного ключа - нет Материалы Длина телескопического штока Минимальная: 1300 мм Максимальная: 1800 мм 1. Штурвал 2. Пластина для сцепления с опорной плитой Материал: ПЭ100 3. Защитиный чехол Материал: ПНД SDR17 4. Стержень штока, квадрат Материал: Ст20 Покрытие: Грунт-Эмаль (2 слоя) 5. Манжета Материал: EPDM 6. Сцепление стержня и профильной трубы Материал: Ст20 7. Профильная труба толстостенная Материал: Ст20 Покрытие: Грунт-Эмаль (2 слоя) 8. Защитный раструб Материал: ПЭ100 9. Труба толстостенная под выдвижной шток задвижки Материал: Ст20 Покрытие: Грунт-Эмаль (2 слоя) 10. Фланец для крепления на моховик задвижки Материал: Ст20 Покрытие: Грунт-Эмаль (2 слоя) Эскиз телескопического штока Орион Профмет со штурвалом
