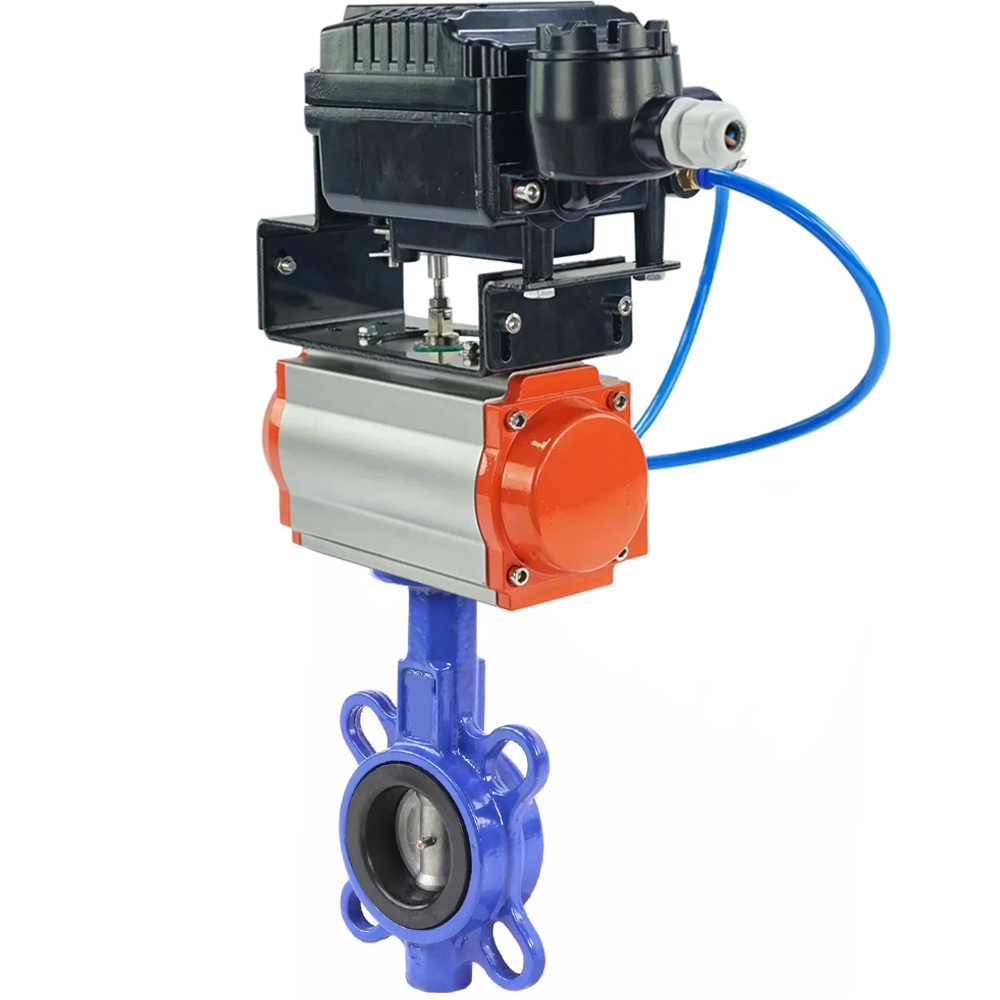

Затвор дисковый поворотный Рашворк 200 Ду150 Ру16 корпус - чугун GG25, диск - чугун GGG40, уплотнение EPDM EPDM с пневмоприводом DN.ru DA-105 двойного действия и с электропневматическим поворотным позиционером DN.ru YT-1000RSN без обратной связи

Затворы дисковые поворотные 200 с DN.RU-DA YT-1000RSN предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Имеет межфланцевый тип присоединения, класс герметичности - класс "А" (ГОСТ 9544-2005).Привод пневматический DN.ru DA-105 предназначен для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.Пневмопривод может быть установлен на различную четвертьоборотную арматуру согласно инструкции. Фланцы должны соответствовать iso 5211.Электропневматический поворотный позиционер используется для управления пневматическими приводами поворотного типа с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА. Функционирование позиционера основано на уравновешивании сил. Позиционер использует устройство типа сопло-заслонка и сервомеханизм обратной связи (систему пружин и рычагов) для приведения силы управления и силы обратной связи в равновесие при достижении пневмоприводом (клапаном) положения, соответствующего управляющему сигналу. Параметры затвора Рашворк 200 Ду150 с пневмоприводом DN.ru модель DA-105, электропневматическим позиционером DN.ru YT-1000RSN без обратной связи: Диаметр номинальный DN - 150 мм Давление номинальное PN - 16 бар Тип управления - пневмопривод Тип присоединения - межфланцевый Бренд - Рашворк Класс материала корпуса - чугун Наличие пневмораспределителя - нет Выходной крутящий момент - 120 Нм Температура рабочей среды - от -15℃ до +95℃ Цвет затвора - Красный Степень защиты корпуса - IP65 Наличие блока концевых выключателей - нет Наличие электропневматического позиционера - без обратной связи Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Чугун серый GG25/СЧ25/EN-GJL-250 Материал диска - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 Тип уплотнения - EPDM Вес запорной арматуры - 8.03 кг Тип ISO-фланца арматуры - F07 Размер штока арматуры - 14х14 мм Страна производитель затвора - Россия Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх. Затвор дисковый поворотный Рашворк 200 Ду150 Ру16 корпус - чугун GG25, диск - чугун GGG40, уплотнение EPDM EPDM с пневмоприводом DN.ru DA-105 двойного действия и с электропневматическим поворотным позиционером DN.ru YT-1000RSN без обратной связи Характеристики пневмопривода DN.ru DA-105: Макс. крутящий момент привода - 197 Нм Тип ISO-фланца - F07, F10 Размер штока - 22х22 мм Тип пневмопривода - двойного действия Рабочее давление пневмопривода - 6 бар Угол поворота привода - 90° Диапазон регулировки привода - 5° Датчик обратной связи - нет Наличие ручного дублёра - нет Вес привода - 6.1 кг Страна производитель - Китай Пневмопривод DN.ru DA-105 Габаритные и установочные размеры затвора Рашворк 200 Ду150 с пневмоприводом DA-105, электропневматическим позиционером DN.ru YT-1000RSN без обратной связи: Dу - 150 мм L - 56 мм A - 210 мм B - 158 мм D1 - 187 мм H - 167.5 мм С - 160 мм Габаритные и установочные размеры затвора Рашворк 200 Ду150 с пневмоприводом DA-105, электропневматическим позиционером DN.ru YT-1000RSN без обратной связи Параметры электропневматического позиционера DN.ru YT-1000RSN без обратной связи: Тип действия - Двухсторонний Резьба подключения сжатого воздуха - 1/4" Кабельный ввод - G1/2" Линейность - ±1.0% F.S Гистерезис - ±1.0% F.S Чувствительность - ±0.5% F.S Повторяемость - ±0.5% F.S Расход сжатого воздуха - 3 л/мин (при давлении 1,4 бар) Расход воздуха на выходе - 80 л/мин (при давлении 1,4 бар) Вес - 2.8 кг Электропневматический позиционер DN.ru YT-1000RSN без обратной связи
