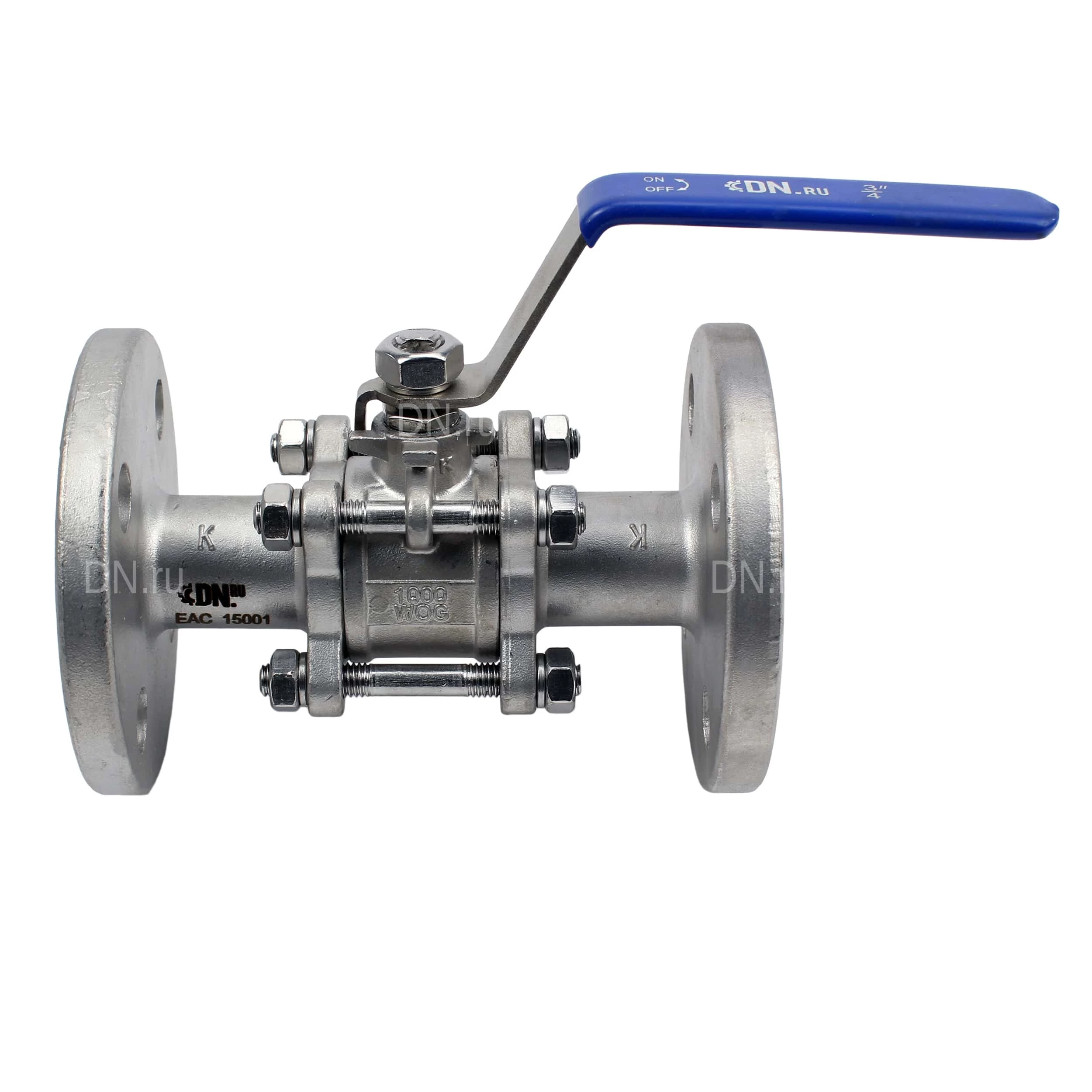

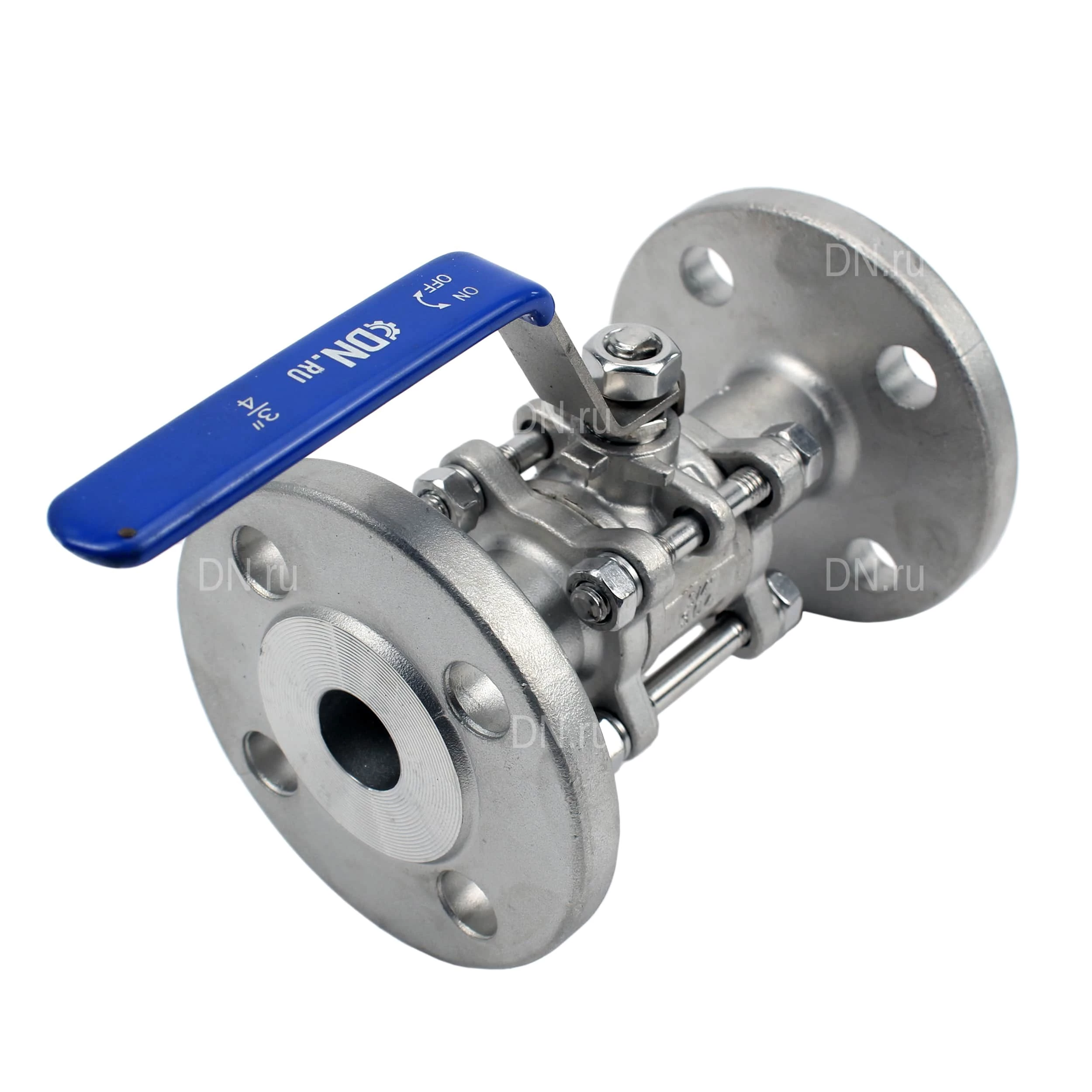

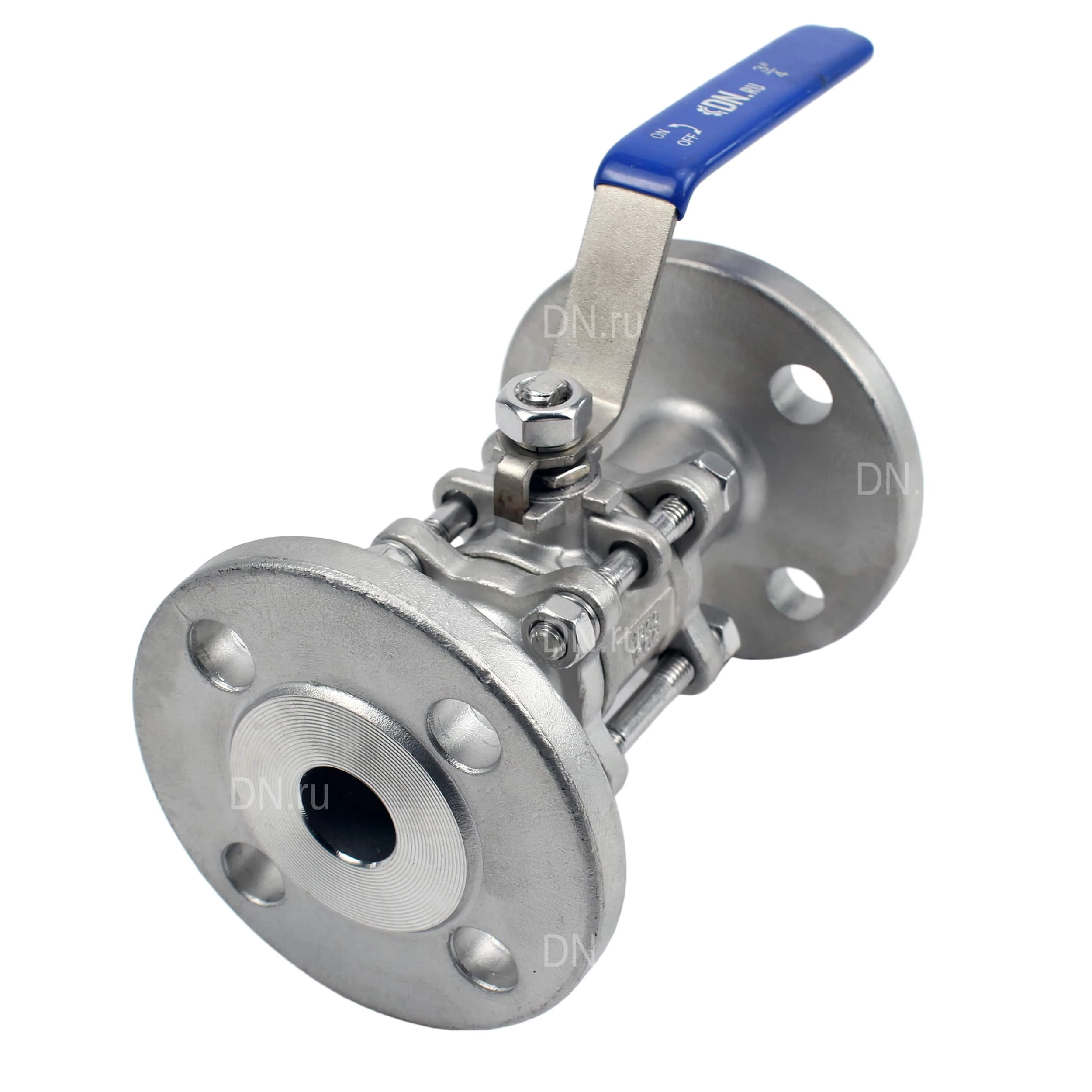

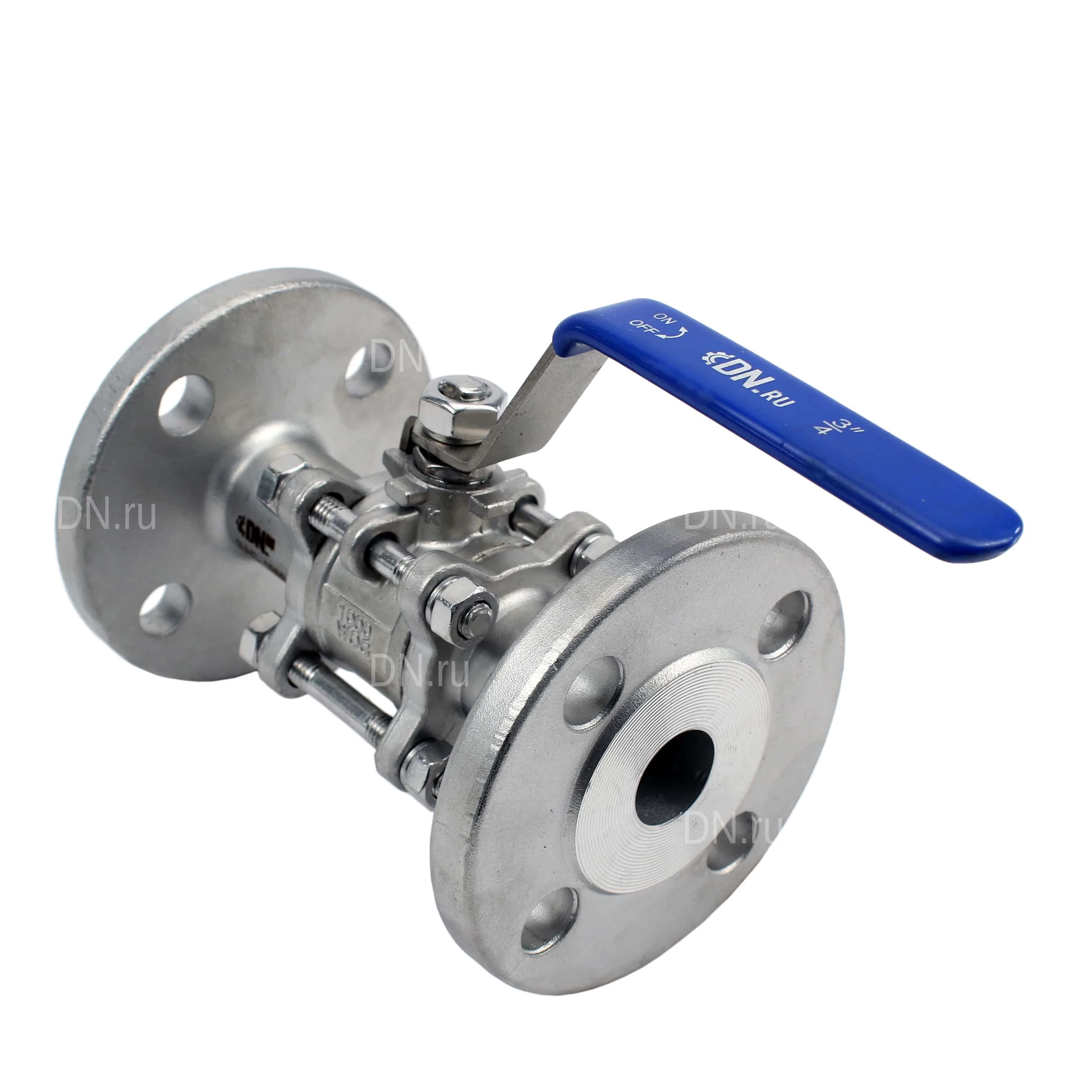

Кран шаровой DN.ru Ду20 Ру40, полнопроходной, трехсоставной, сталь 304, уплотнение - PTFE, фланцевый с рукояткой (BV3131P(3pc)-FP-F-H)

Кран шаровой DN.ru КШФПТ.304.180 применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии КШФПТ.304.180 возможна в системы, транспортирующие жидкие и газообразные среды (вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды), неагрессивные к материалам крана. Технические параметры крана шарового DN.ru BV3131P(3pc)-FP-F-H Ду20 Ру40 DN.ru КШФПТ.304.180 Ду20 Ру40: Давление номинальное PN - 40 бар Диаметр номинальный DN - 20 мм Тип присоединения - Фланцевый Количество болтовых отверстий на одном фланце - 4 шт. Диаметр болтовых отверстий на одном фланце - 14 мм Среда - вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды Тип управления - ручной Применение - Пневматические системы, Водоснабжение, Теплоснабжение Проход шара крана - полнопроходной Температура рабочей среды - от -20°С до 180°С Присоединение - фланцевое Управление - рукоятка Класс герметичности - A по ГОСТ 9544 Водоразборный - нет Тип устройства крана - двухходовой Серия - КШФПТ.304.180 Страна производитель - Россия Вес - 2.71 кг Кран шаровой DN.ru КШФПТ.304.180 Ду20 Ру40 Габариты и размеры крана шарового DN.ru BV3131P(3pc)-FP-F-H Ду20 Ру40 DN.ru КШФПТ.304.180 Ду20 Ру40: Dn - 20 мм L - 150 мм Ød - 20 мм Ød - 105 мм Ød1 - 75 мм T - 18 мм F - 2 мм W - 132 мм Эскиз крана шарового DN.ru BV3131P(3pc)-FP-F-H Ду20 Ру40 DN.ru DN.ru КШФПТ.304.180 Ду20 Ру40 Таблица деталей и материалов крана шарового DN.ru BV3131P(3pc)-FP-F-H Ду20 Ру40 DN.ru КШФПТ.304.180 Ду20 Ру40: № п/п Наименование детали Материал Кол-во 1 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) или нержавеющая сталь AISI 304 (аналог 08Х18Н10) 1 2 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) или нержавеющая сталь AISI 304 (аналог 08Х18Н10) 1 3 Винт нержавеющая сталь SS 201 (аналог 12Х15Г9НД) или нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4~6 4 Гайка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) или нержавеющая сталь AISI 304 (аналог 08Х18Н10) 6~12 5 Уплотнение PTFE/RPTFE 1 6 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) или нержавеющая сталь AISI 304 (аналог 08Х18Н10) 1 7 Прокладка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) или нержавеющая сталь AISI 304 (аналог 08Х18Н10) 1 8 Крышка нержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2) или нержавеющая сталь CF8/SS 304 (аналог 08Х18Н10) 2 9 Седло PTFE/RPTFE 2 10 Прокладка PTFE/RPTFE 1 11 Гайка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) или нержавеющая сталь AISI 304 (аналог 08Х18Н10) 1 12 Ручка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) или нержавеющая сталь AISI 304 (аналог 08Х18Н10) 1 13 Покрытие ручки ПВХ 1 Эскиз деталей и материалов крана шарового DN.ru BV3131P(3pc)-FP-F-H Ду20 Ру40 DN.ru КШФПТ.304.180 Ду20 Ру40
