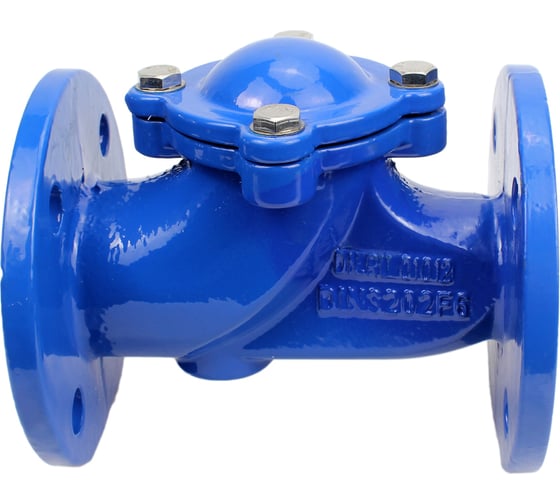

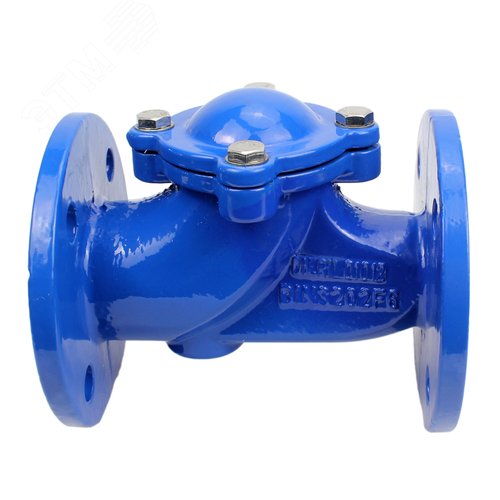

Клапан обратный ABRA D-022 Ду300 Ру16 фланцевый, шаровой, корпус - чугун, шар - алюминиевый сплав, уплотнение - NBR

Клапаны обратные шаровые ABRA D-022 Ру16 предназначены для защиты трубопровода от обратного потока рабочей среды. Применяются, в основном для канализационных, в том числе ливневых систем, трубопроводов, транспортирующих сточные воды, техническую, горячую, холодную воду, другие жидкости. Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности - АА. Антикоррозионное покрытие (внутреннее и внешнее) корпуса и болтов крепежа исключает коррозию в течение всего срока службы при ненарушенной целостности и при условии соблюдения всех требований расчетного срока эксплуатации. Параметры клапана обратного шарового ABRA D-022 Ру16 Ду300 фланцевого чугунного: Диаметр, Ду - 300 мм Давление номинальное, PN - 16 бар Рабочее давление - 16 бар/16 бар Тип клапана - обратный Класс герметичности по ГОСТ 9544 -2015 - "AA" Тип уплотнения - NBR Максимально допустимая температура - 80С° Температура рабочей среды - от -70 до 80 °C Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7 Материал диска - Алюминий + NBR Тип присоединения - Фланцевый Присоединение - фланцевое Пропускная способность, Kv - 4620м3/час Конструкция клапана - Шаровой Вес - 241 кг Страна производитель - Китай Среда - вода техническая Клапан обратный ABRA D-022 Ду300 Ру16 фланцевый, шаровой, корпус - чугун, шар - алюминиевый сплав, уплотнение - NBR Габаритные и установочные размеры клапана обратного шарового ABRA D-022 Ру16 Ду300 фланцевого чугунного: L (строительная длина) - 700 мм h (строительная высота) - 430 мм H - 660 мм a - 300 мм c - 370 мм g - 410 мм X-N - 12-Ø27 мм d - 460 мм T - 24.5 мм Эскиз клапана обратного шарового ABRA D-022 Ру16 Ду300 фланцевого чугунного Материалы деталей клапана обратного шарового ABRA D-022 Ру16 Ду300 фланцевого чугунного: № Наименование Материал 1 Корпус чугун GGG50 2 Шар алюминиевый сплав/серый чугун + NBR 3 Крышка корпуса чугун GGG50 4 Прокладка крышки корпуса NBR
