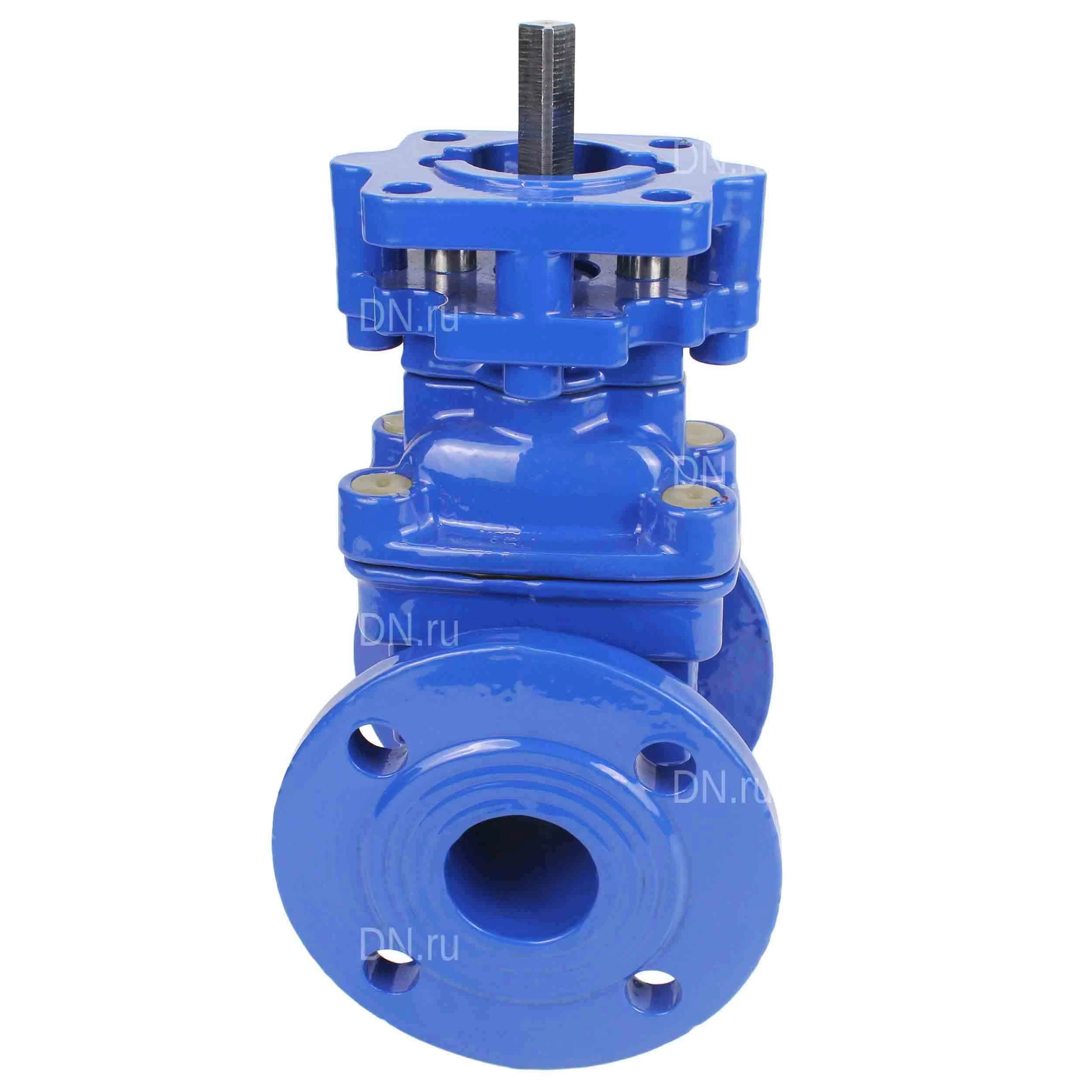

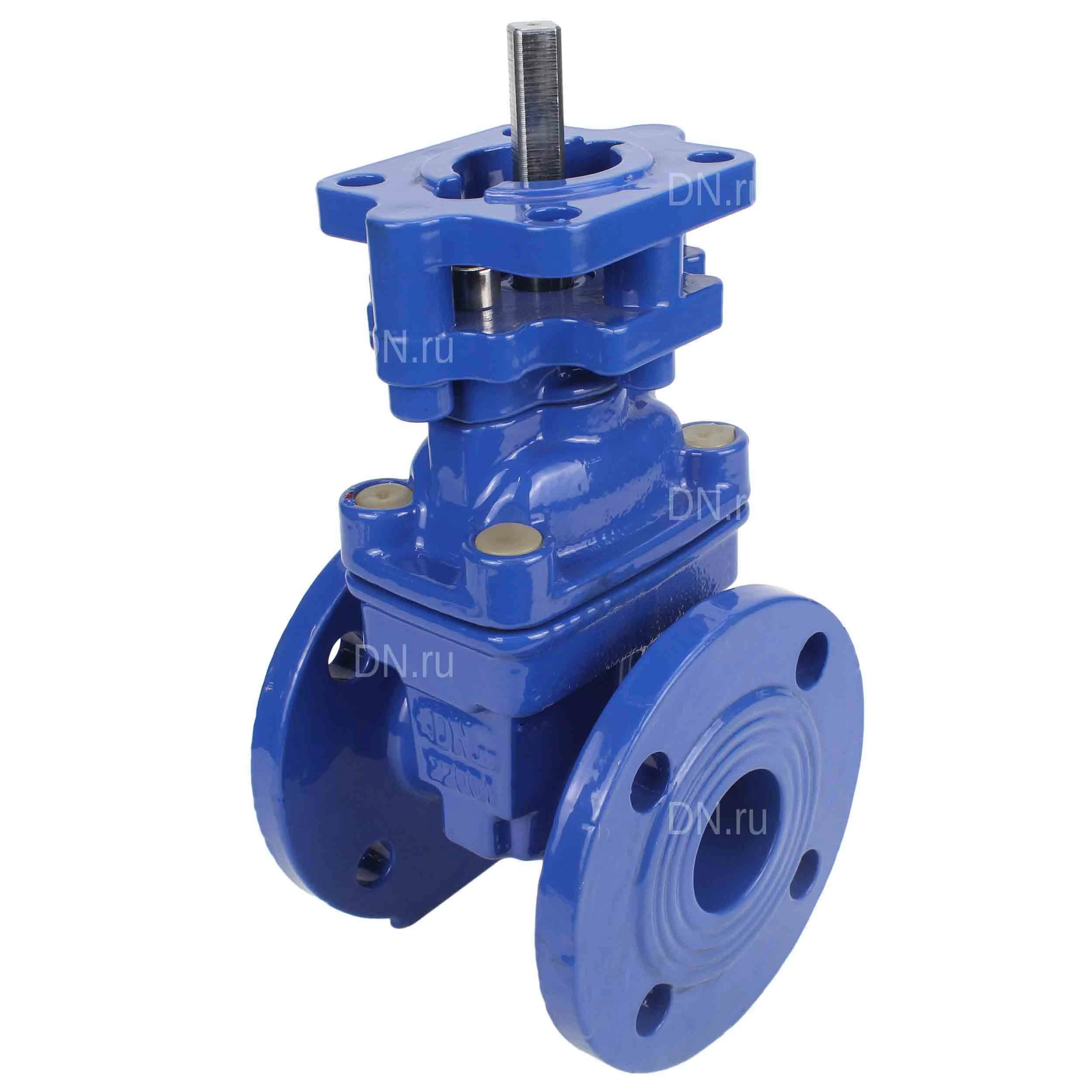

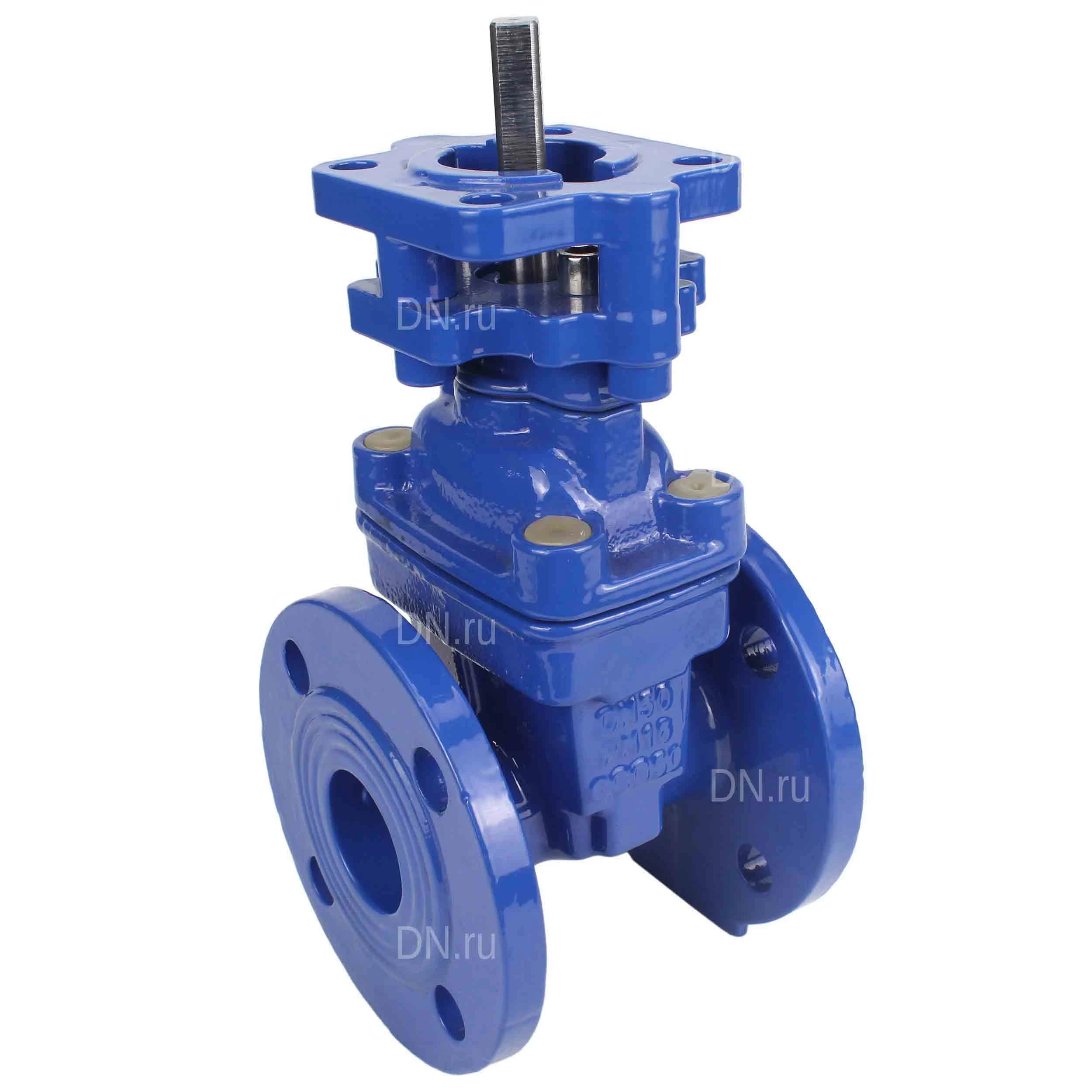

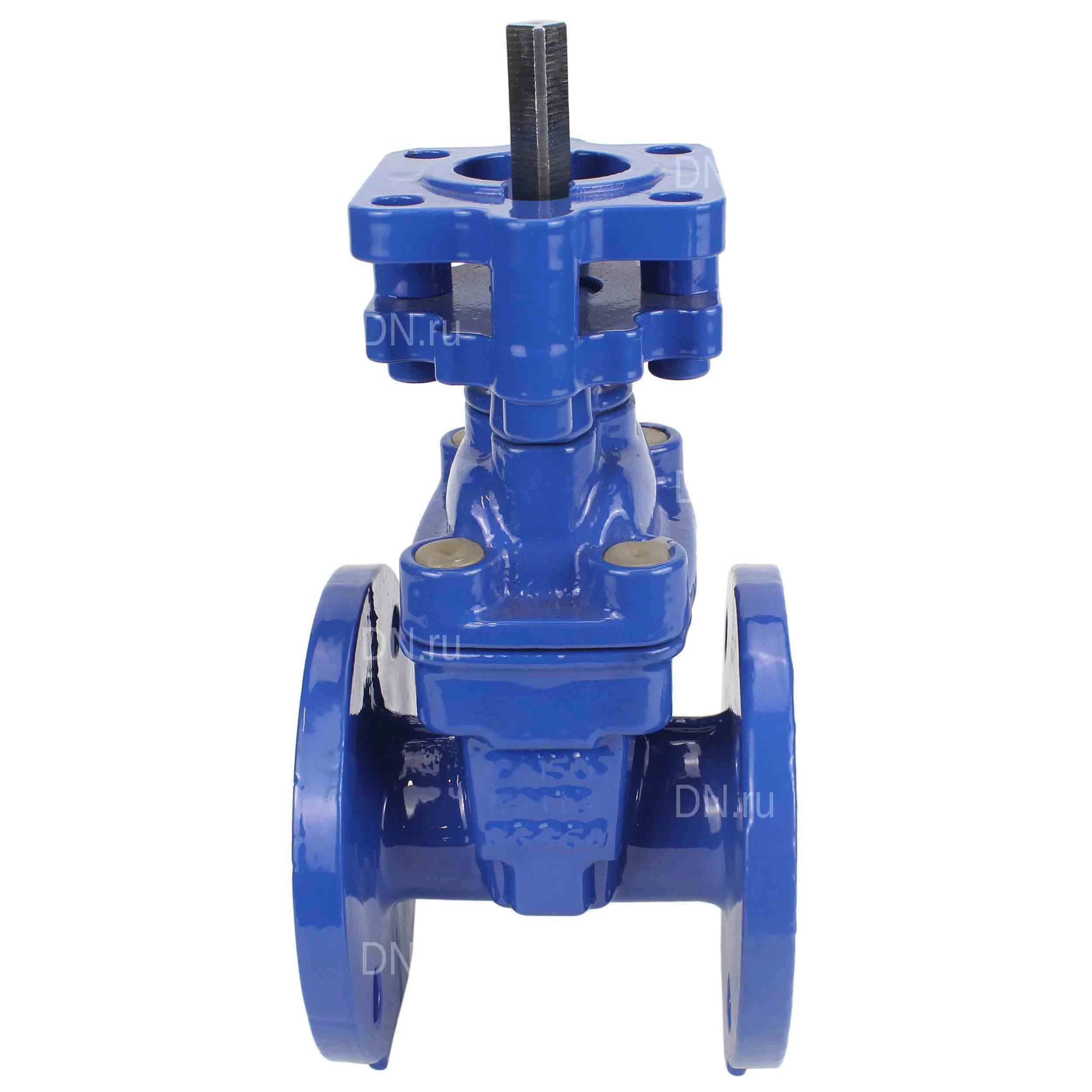

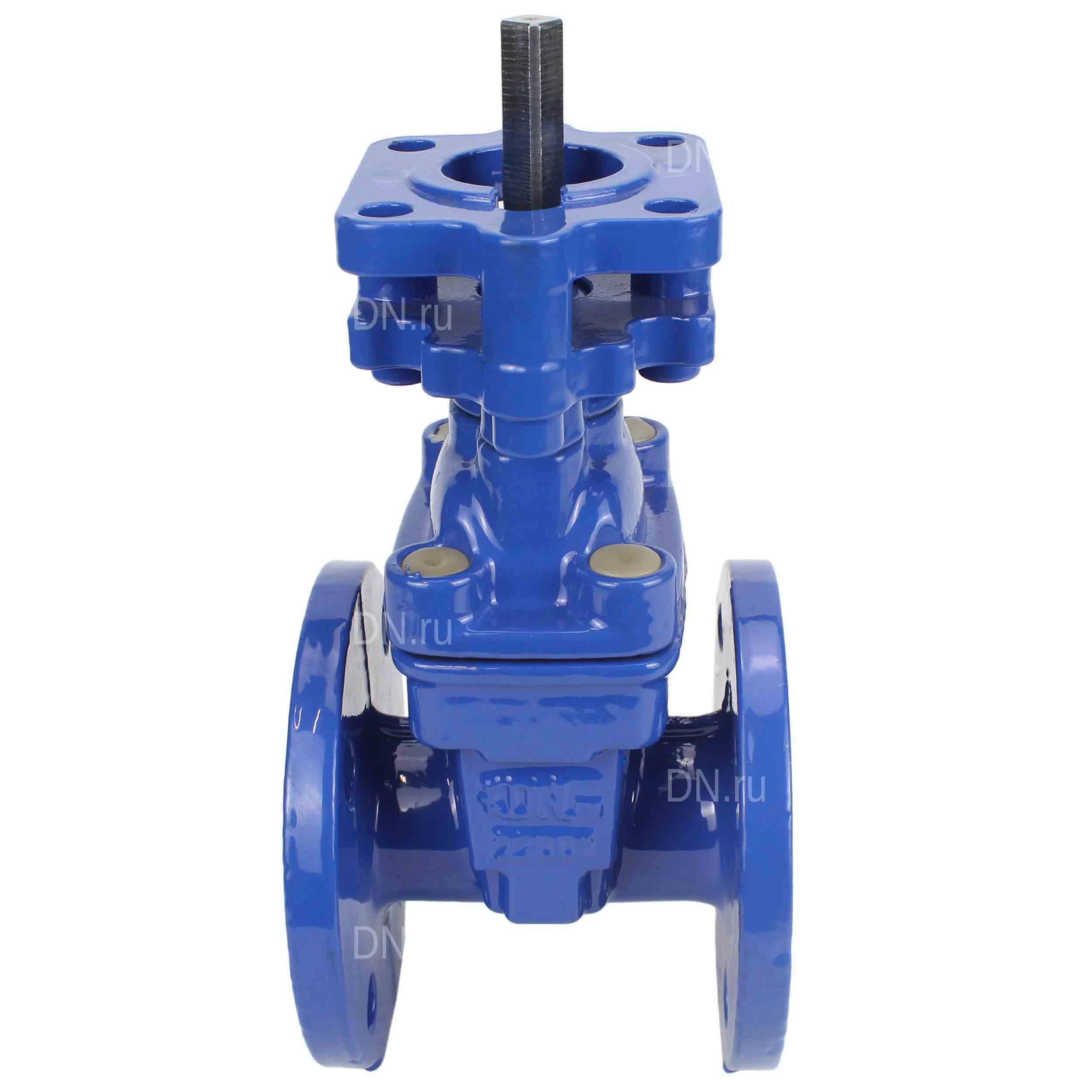

Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду50 Ру10/16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, c ОСТ-фланцем, с голым штоком, цвет - синий

Задвижка чугунная клиновая DN.ru 30ч939р GVWN1414E-2W-F Ру10/16 синяя предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности. Принцип работы: Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения маховика или вала электропривода, редуктора, закрывая или открывая проходное сечение корпуса задвижки. Технические параметры задвижки клиновой DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 c ОСТ-фланцем Ду50 Тип задвижки - Клиновая Диаметр номинальный DN - 50 мм Давление условное PN - 10/16 бар Давление минимальное PN - 10 бар Давление максимальное PN - 16 бар Таблица фигур - 30ч939р (МЗВ) Строительная длина - 150 мм Тип управления - голый шток Управление - голый шток Конструкция шпинделя - невыдвижной Клин - обрезиненный Тип присоединения - Фланцевый Выходной крутящий момент - 20 Нм Тип присоединения по ОСТ - А Размер штока - 14х14 мм Температура рабочей среды - до 80℃ Среда - вода, вода техническая Применение - водоснабжение, теплоснабжение, промышленность Класс герметичности - "A" Класс материала корпуса - чугун Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7 Материал диска - чугун + EPDM Тип уплотнения - EPDM Вес запорной арматуры - 7.8 кг Вес - 7.8 кг Страна производитель затвора - Россия Цвет - Синий Срок службы - 10 лет Задвижка клиновая DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 c ОСТ-фланцем Ду50 Весогабаритные параметры задвижки клиновой DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 c ОСТ-фланцем Ду50 L - 150 мм D - 165 мм D1 - 125 мм b - 19 мм n - 4 шт Ød - 19 мм Эскиз задвижки клиновой DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 c ОСТ-фланцем Ду50 Материалы деталей задвижки клиновой DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 c ОСТ-фланцем Ду50 № Наименование Материал 1 Корпус чугун GGG50 2 Клин чугун GGG50 + EPDM 3 Гайка штока латунь 4 Шток нержавеющая сталь SS420 5 Крышка чугун GGG50 6 Кольцо латунь Эскиз материалов задвижки клиновой DN.ru 30ч939р GVWN1414E-2W-F Ру10-16 c ОСТ-фланцем Ду50
