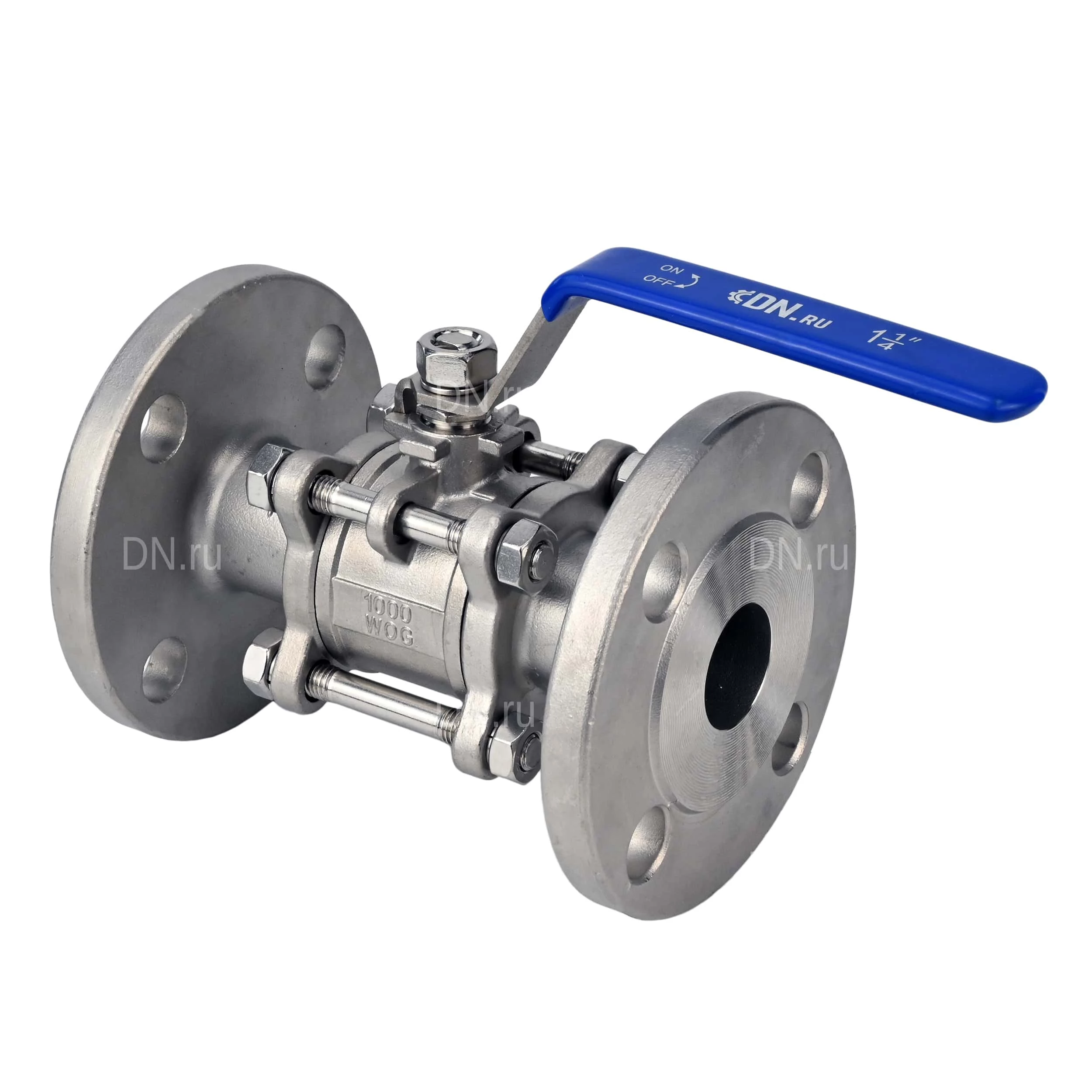

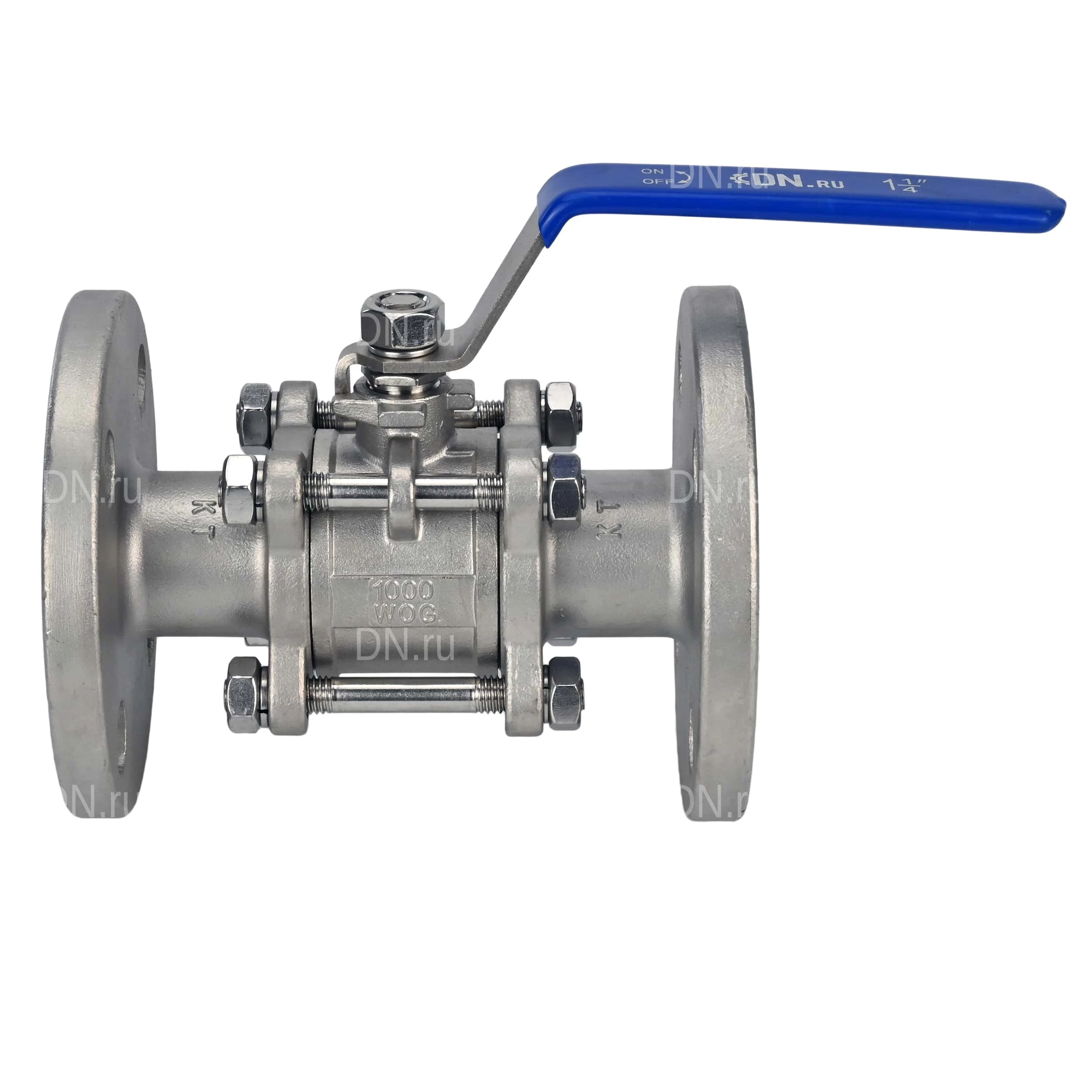

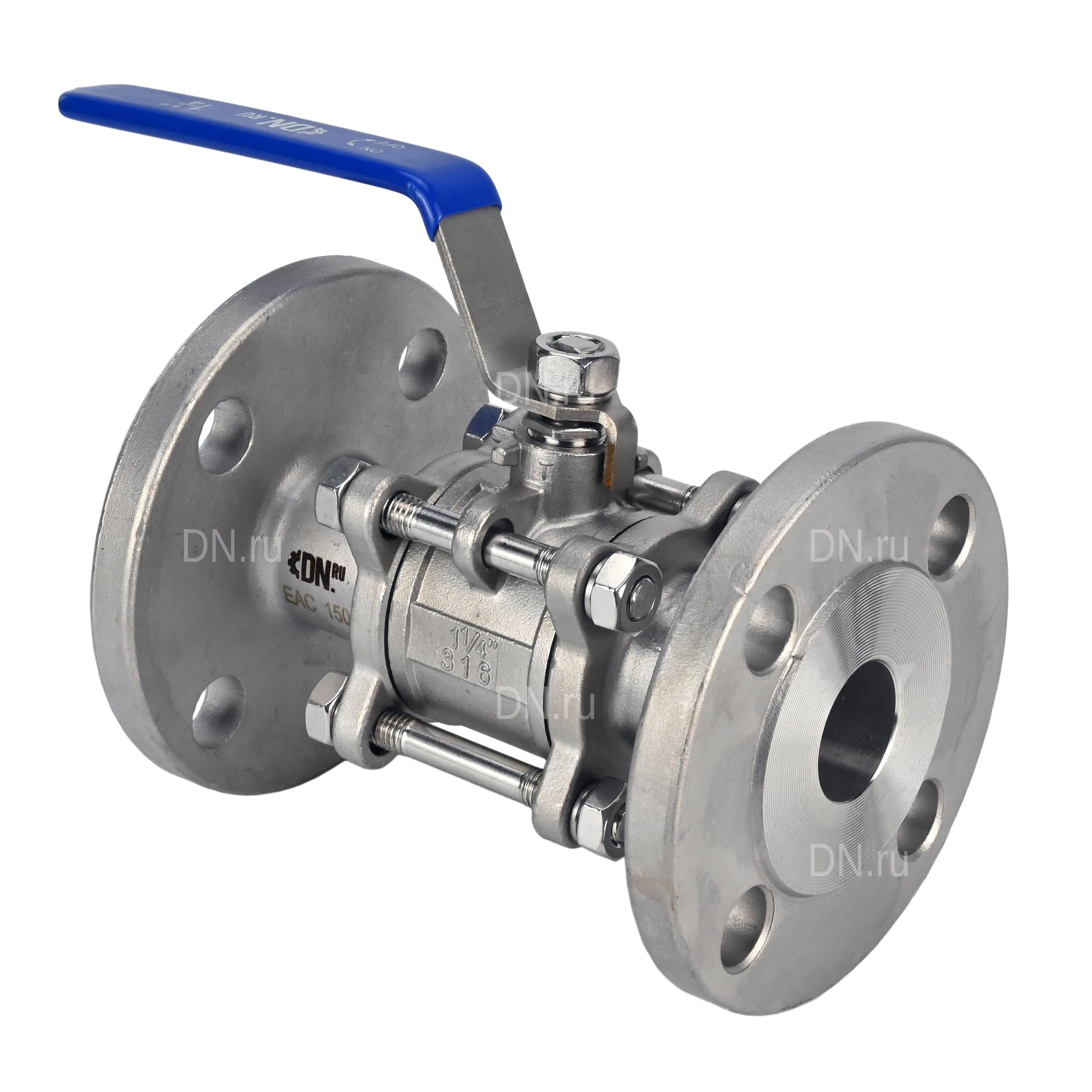

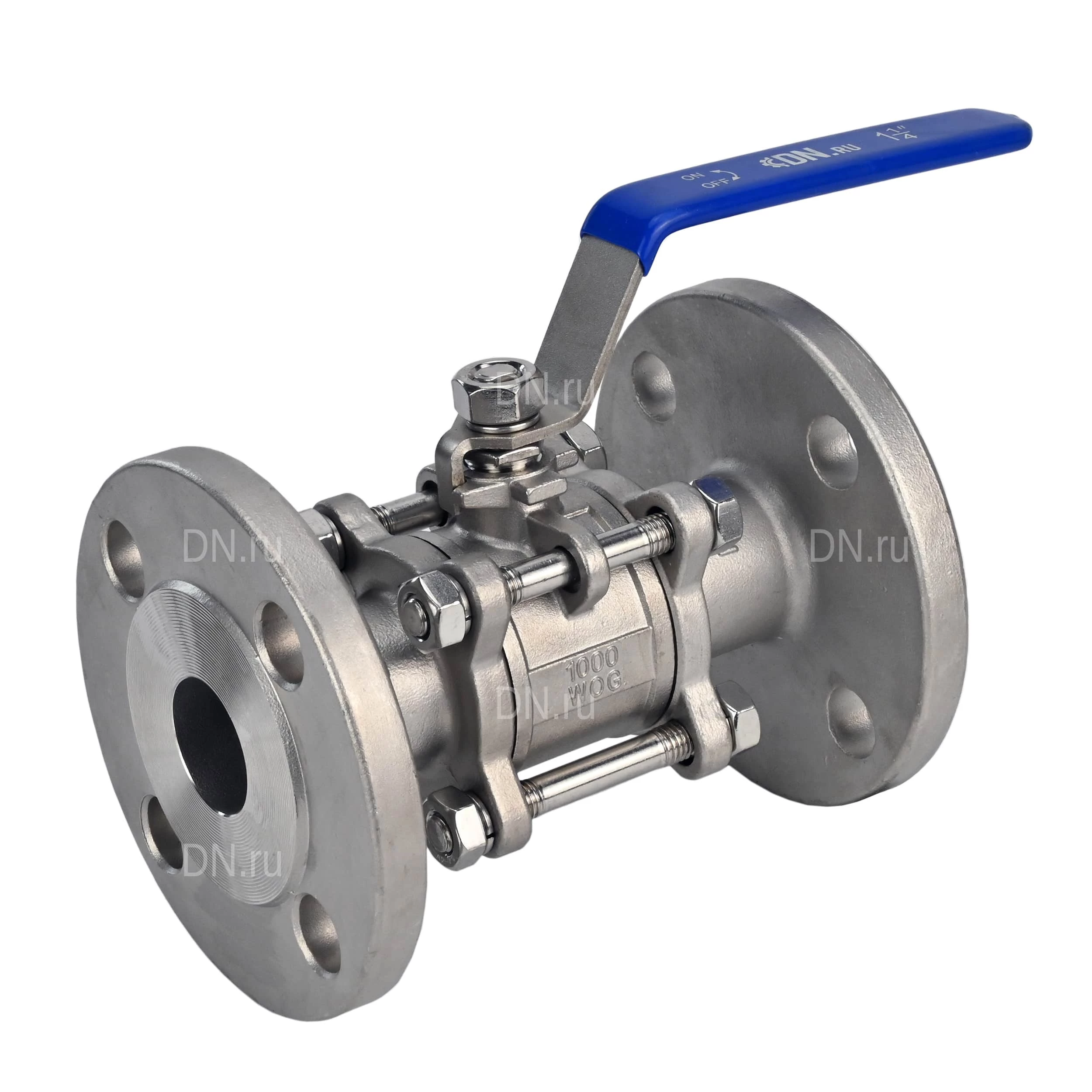

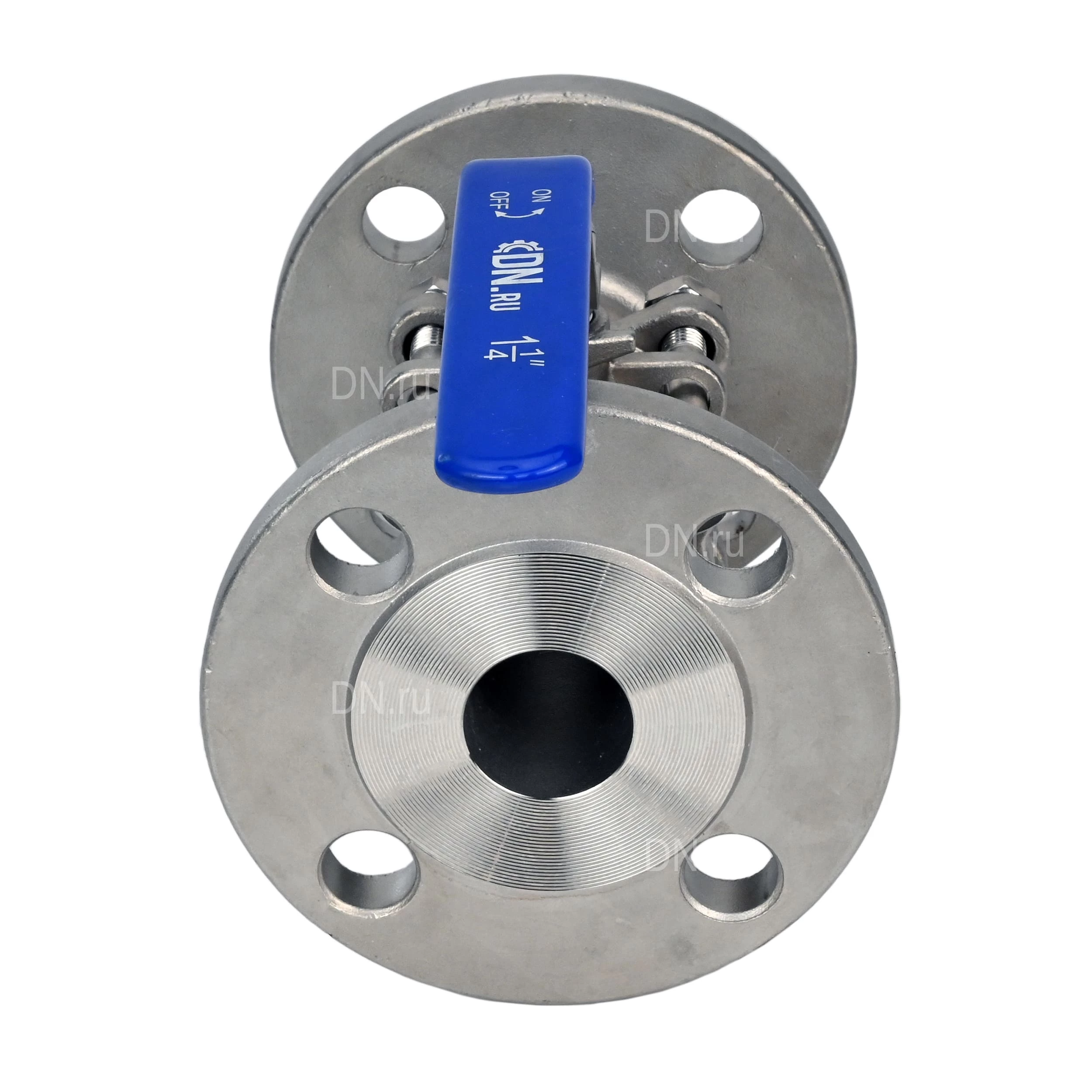

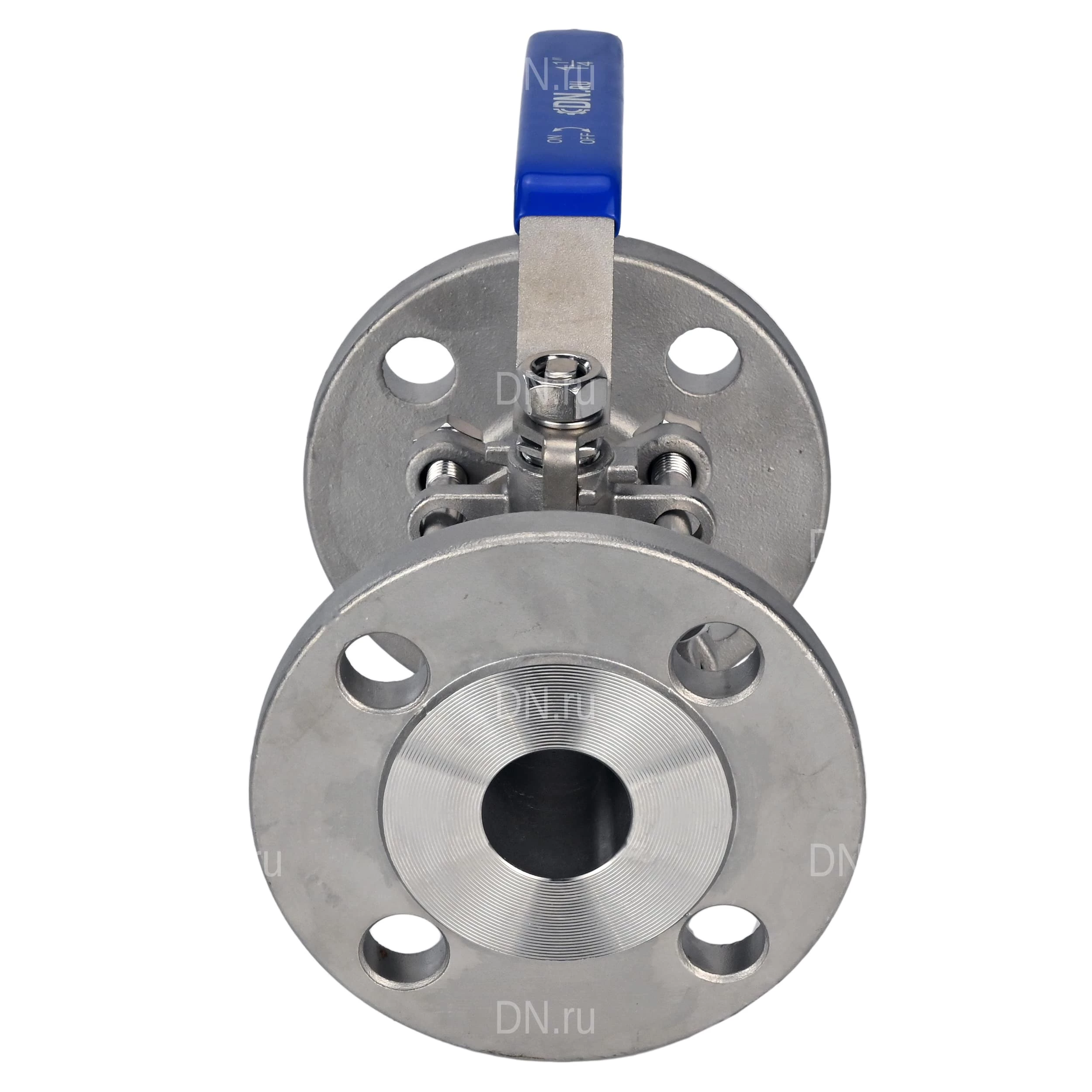

Кран шаровой DN.ru Ду25 Ру40, полнопроходной, трехсоставной, нержавеющая сталь 316, уплотнение - PTFE, фланцевый с рукояткой 11х11 (BV3232P(3pc)-FP-F-H)

Кран шаровой DN.ru применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие Технические параметры крана шарового BV3232P(3pc)-FP-F-H Ду25 Ру40 Диаметр номинальный DN - 25 мм Давление номинальное PN - 40 бар Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н13М2 Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н13М2 Тип уплотнения - PTFE / Фторопласт / Тефлон Присоединение - фланцевое Тип устройства крана - двухходовой Проход шара крана - полнопроходной Водоразборный кран - нет Тип управления - рукоятка Температура рабочей среды: от -20 до +180 ⁰C Среда - вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды Область применения - Пневматические системы, Водоснабжение, Теплоснабжение Вес - 3.4 кг Страна производитель - Россия Кран шаровой DN.ru Ду25 Ру40, полнопроходной, трехсоставной, нержавеющая сталь 316, уплотнение - PTFE, фланцевый с рукояткой 11х11 (BV3232P(3pc)-FP-F-H) Габаритные и установочные размеры крана шарового BV3232P(3pc)-FP-F-H Ду25 Ру40 DN - 25 мм D - 115 мм D1 - 85 мм D2 - 68 мм b - 18 мм f - 2 мм L - 153.5 мм N-Ød - 4 - Ø14 мм Эскиз крана шарового BV3232P(3pc)-FP-F-H Ду25 Ру40 Материалы деталей крана шарового BV3232P(3pc)-FP-F-H Ду25 Ру40 № п/п Наименование детали Материал 1 Кожух с фланцем сталь 316 2 Шар затворный сталь 316 3 Корпус сталь 316 4 Уплотнение PTFE 5 Гайка сталь А194 6 Болт сьаль А193 7 Шайба сталь 316 8 Прокладка PTFE 9 Набивка PTFE 10 Сальник сталь 316 11 Шайба сталь 316 12 Гайка штока сталь А194 13 Шток сталь 316 14 Рукоятка сталь 201 Деталировка крана шарового BV3232P(3pc)-FP-F-H Ду25 Ру40
