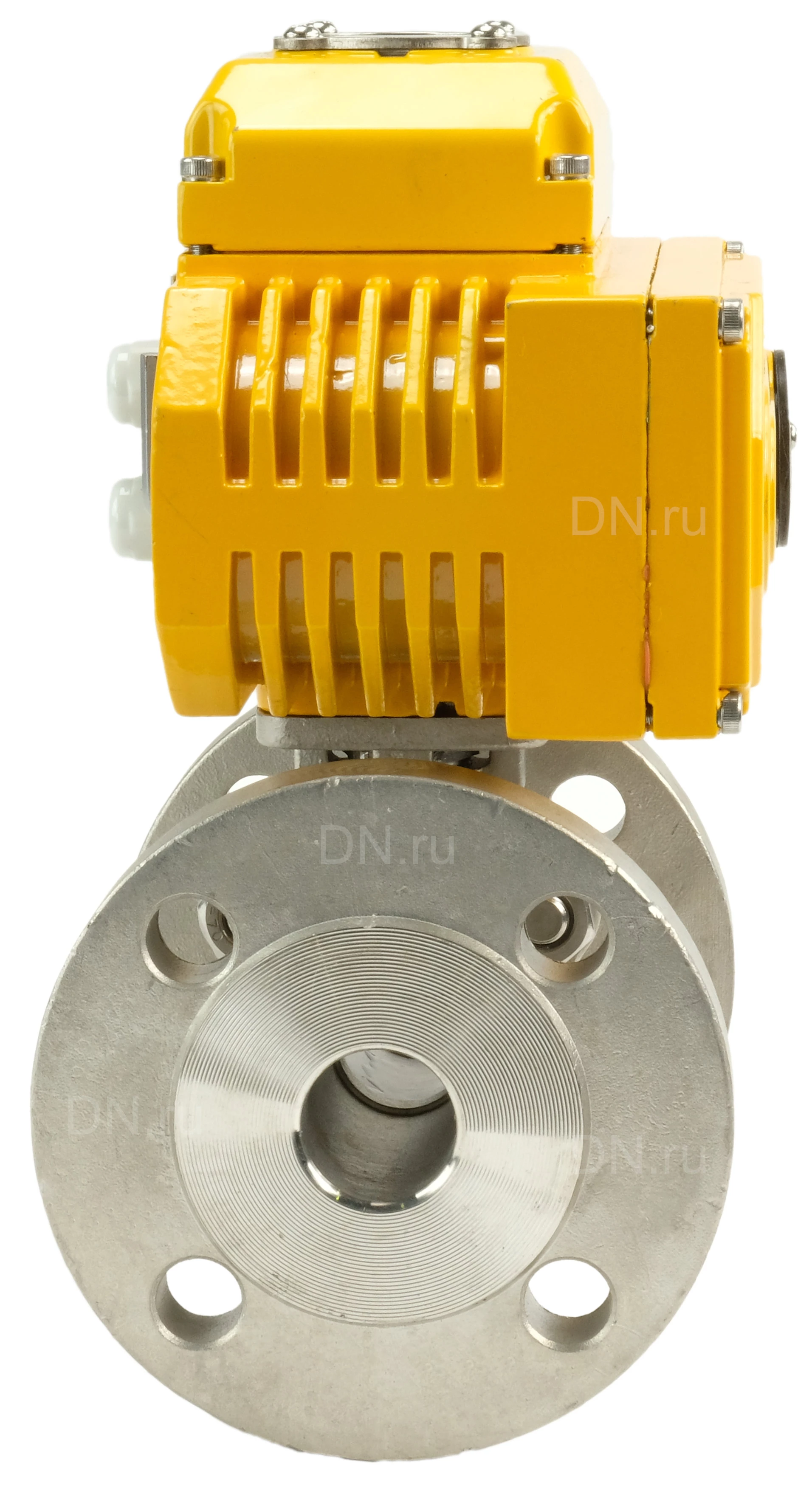

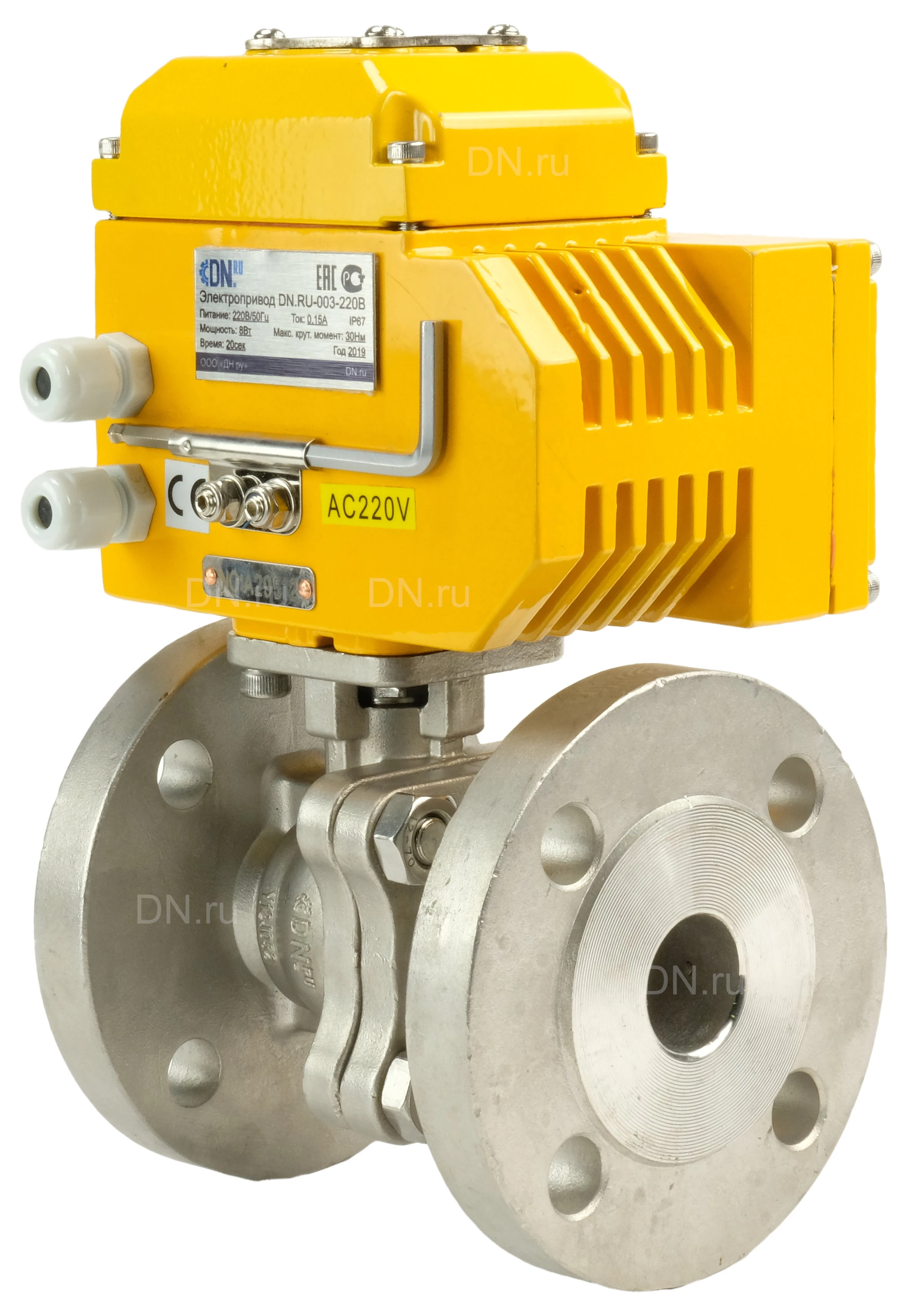

Кран шаровой DN.ru Ду15 Ру40 полнопроходной, нержавеющая сталь, уплотнение - PTFE, фланцевое, с электроприводом DN.ru QT-N-003EM-O1-220VAC-У1 (BV3232P-FP-F)

Кран шаровой КШФП.316.200 применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается. Электроприводы четвертьоборотные предназначены для дистанционного и местного управления вращением запорного органа на 0° ~ 270° таких типов как кран шаровой и т.п. Они широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д. Электроприводы устанавливаются непосредственно на трубопроводной арматуре. Установочные размеры соответствуют международному стандарту ISO 05211 /DIN3337. Четыре микровыключателя используются для ограничения хода выходного вала по конечным положениям рабочего органа арматуры. Электроприводы рассчитаны для работы в номинально-кратковременном режиме S2. Параметры крана шарового DN.ru BV3232P-FP-F Ду15 Диаметр номинальный DN - 15 мм Давление номинальное PN - 40 бар Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н14М2 Тип ISO-фланца арматуры - F03, F04 Размер вала арматуры (квадрат) - 9х9 мм Крутящий момент на валу - 18 Нм Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н14М2 Тип уплотнения - PTFE / Фторопласт / Тефлон Присоединение - фланцевое Тип устройства крана - двухходовой Проход шара крана - полнопроходной Водоразборный кран - нет Цвет арматуры - серый Тип управления - электропривод 220В Температура рабочей среды: от -40 до +200 °C Среда - вода, воздух, пар, вода техническая, нефть, нефтепродукты Страна производитель привода - Китай Область применения - Теплоснабжение Вес - 4.48 кг Страна производитель - Россия Кран шаровой DN.ru Ду15 Ру40 полнопроходной, нержавеющая сталь, уплотнение - PTFE, фланцевое, с электроприводом DN.ru QT-N-003EM-O1-220VAC-У1 (BV3232P-FP-F) Габаритные и установочные размеры крана шарового DN.ru BV3232P-FP-F с электроприводом QT-N-EM-O1-220VAC-У1 L (строительная длина)- 114 мм d - 15 E - 140 D - 89 мм D1 - 15 мм Эскиз размеров крана шарового DN.ru BV3232P-FP-F Ду15 Детали и материалы крана DN.ru BV3232P-FP-F Ду15 № Наименование Материал 1,3 Корпус, шар Нержавеющая сталь SS 316 2 Уплотнение шара RPTFE 4,6,12 Болт, гайка Нержавеющая сталь SS 304 5 Уплотнение PTFE 7,8 Патрубок, шток Нержавеющая сталь SS 316 9 Сальник PTFE 10 Уплотнение штока PTFE 11 Сальник, замок Нержавеющая сталь SS 304 Детальный эскиз крана шарового DN.ru BV3232P-FP-F Ду15 Характеристики электропривода - QT-N-EM-O1-220VAC-У1 Тип электропривода - Четвертьоборотный Крутящий момент привода - 30 Нм Напряжение питания - 220В Номинальный потребляемый ток - 0.2А Время цикла открытия/закрытия - 10 сек. Степень защиты корпуса - IP67 Страна производитель электропривода - Китай Тип ISO-фланца привода - F03/F05 Размер штока, мм - 11х11 Электрическая схема подключения электропривода QT-N-EM-O1-220VAC-У1 Видео-описание электропривода DN.RU 220В
