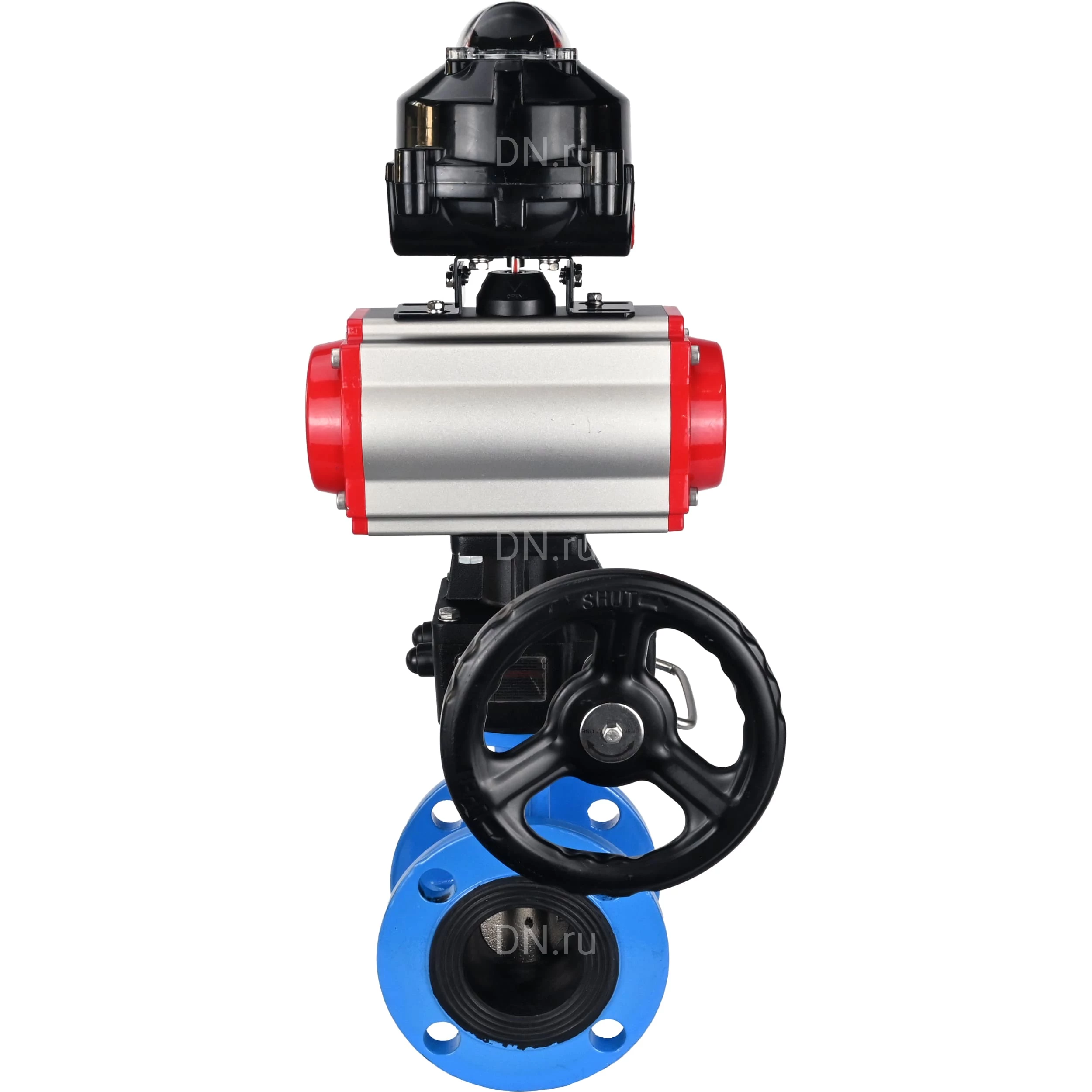

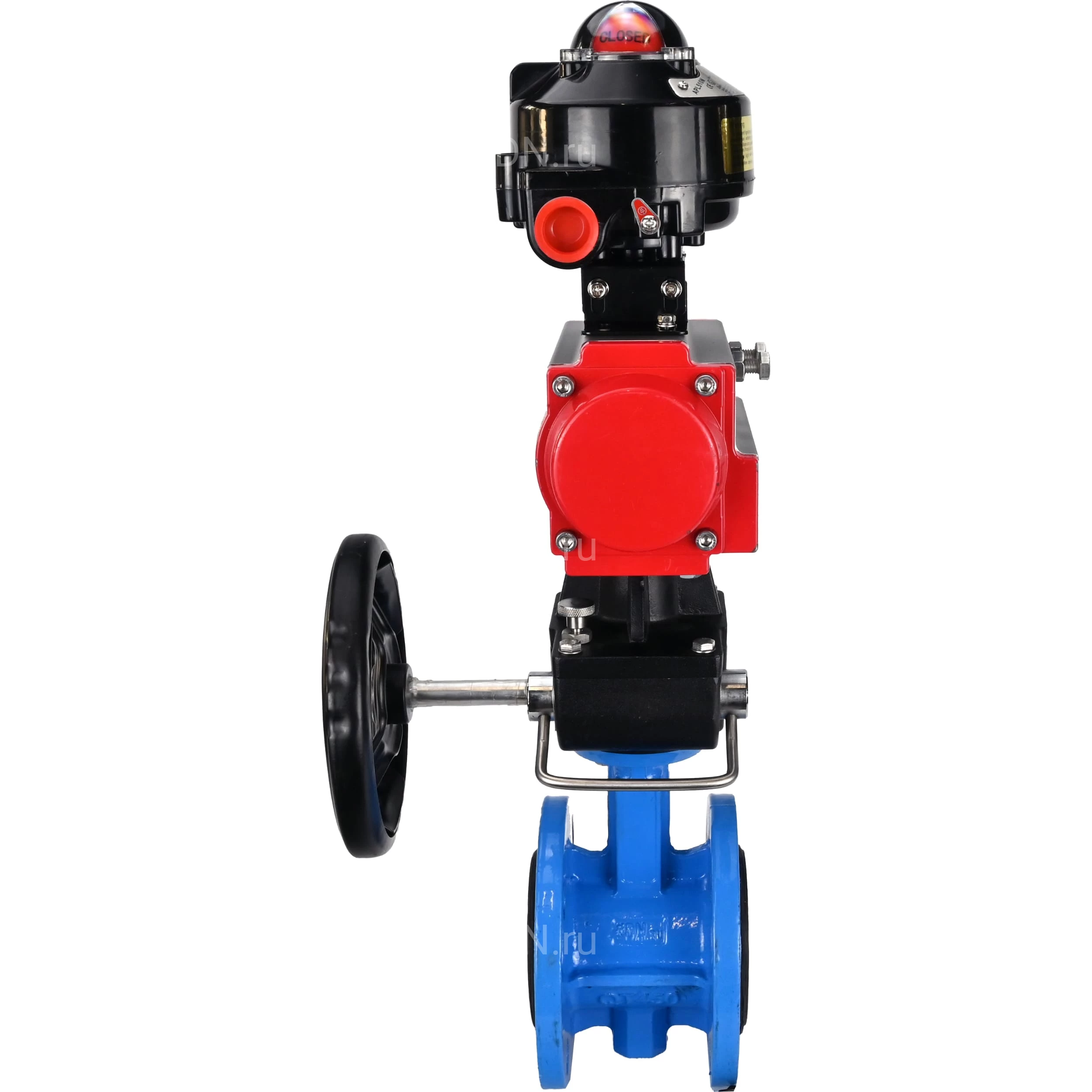

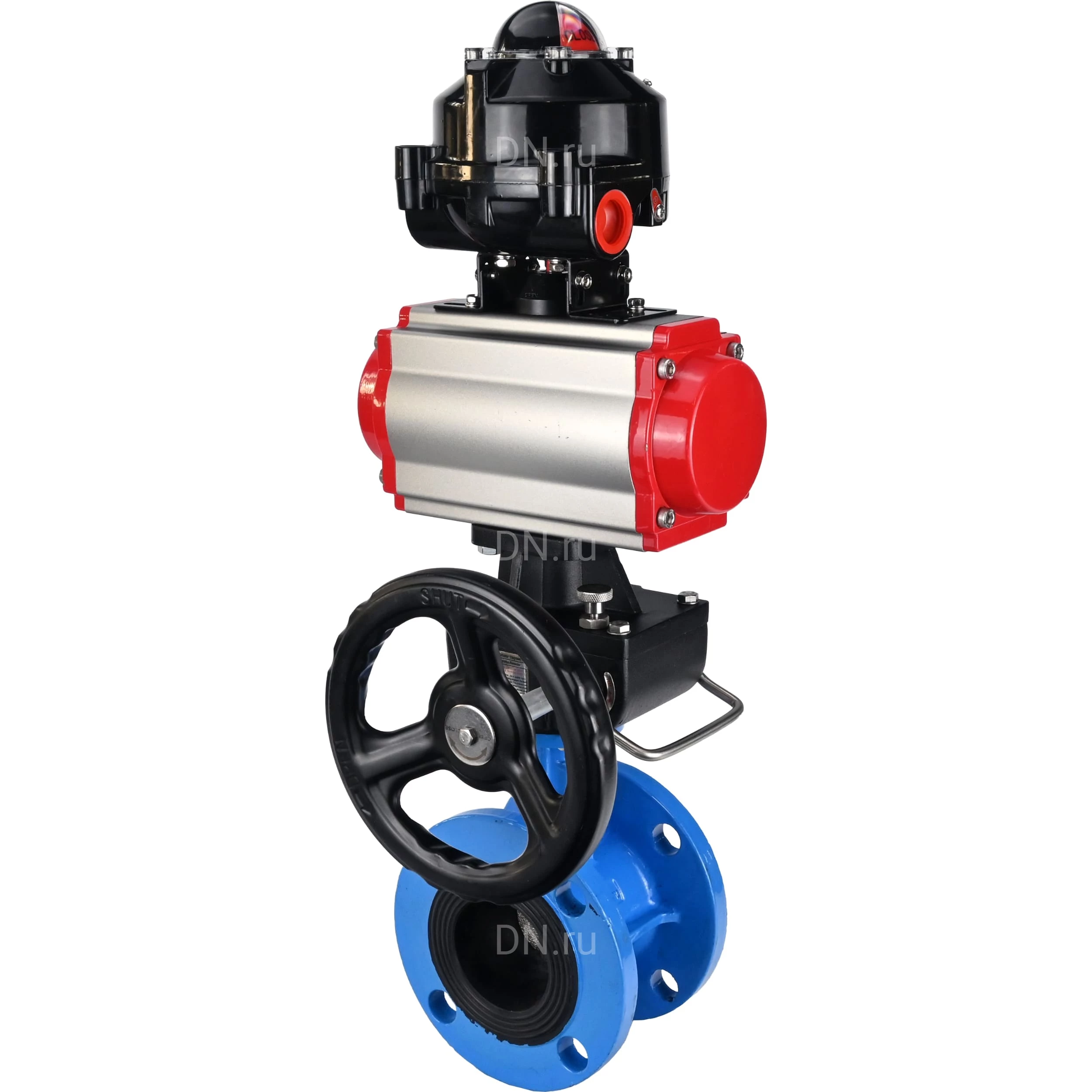

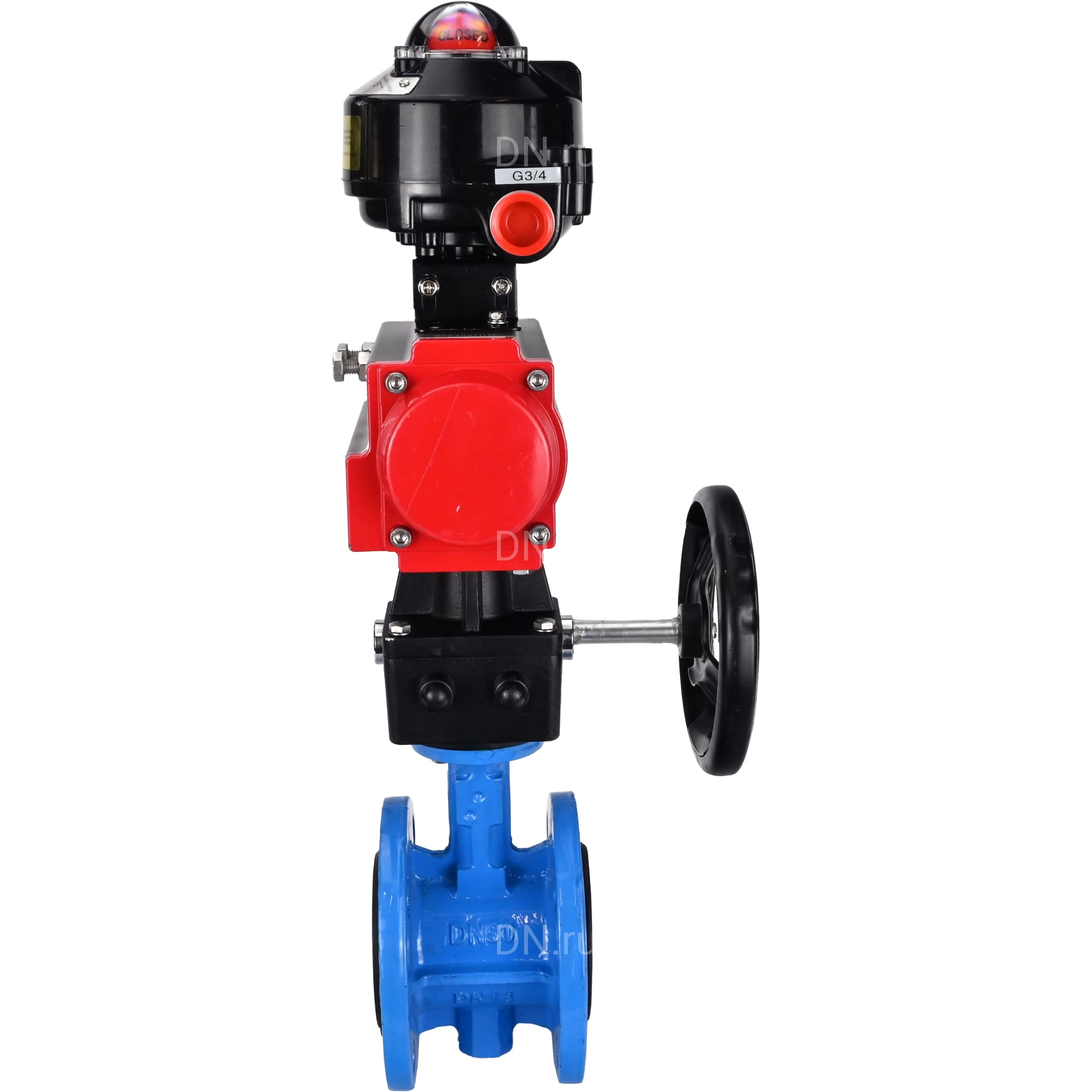

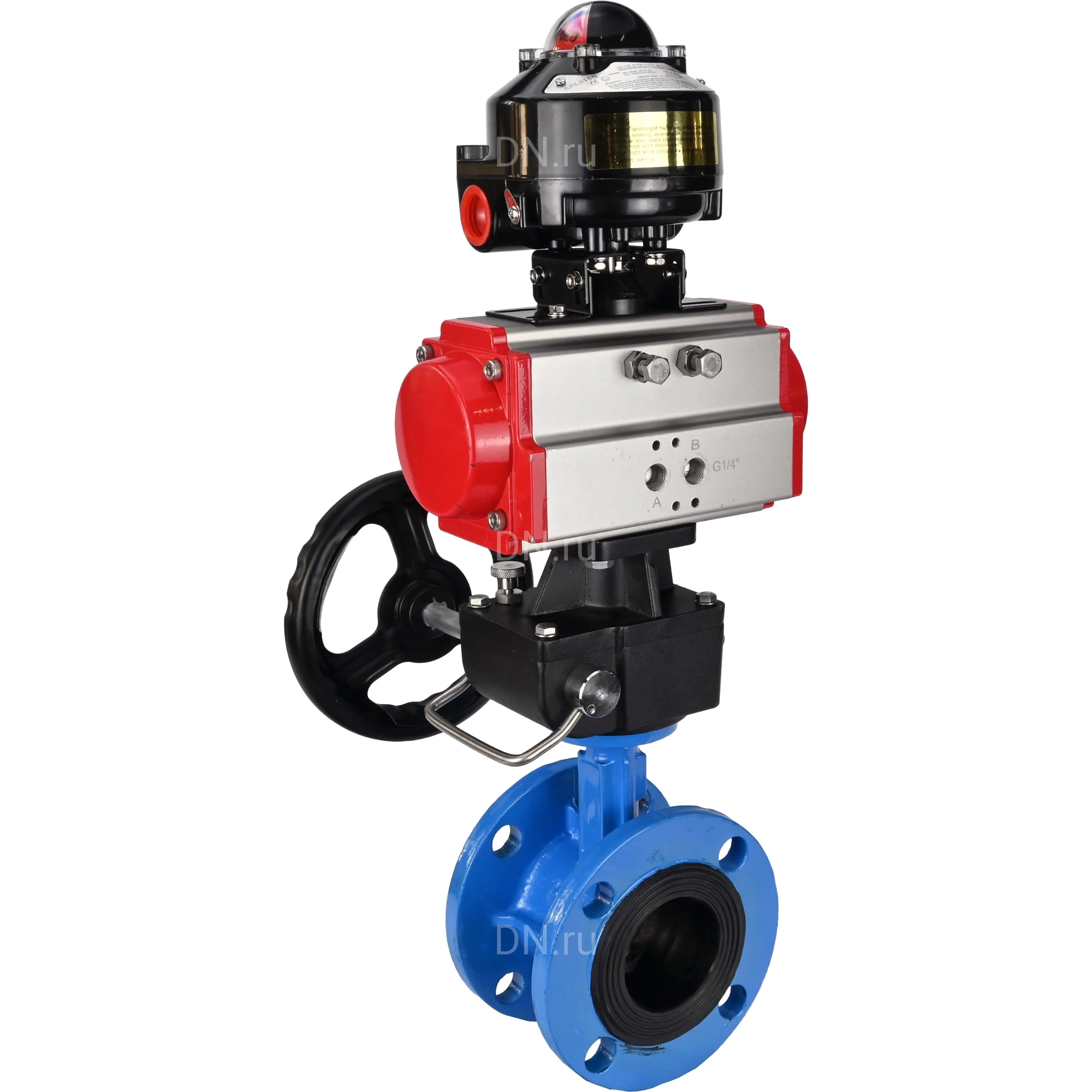

Затвор дисковый поворотный DN.ru WBV1313E-2W-F-H Ду100 Ру16 фланцевый, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105, БКВ DN.ru APL-510N EX и ручным дублером DN.ru MON1-250-T26-ISO

Затвор дисковый поворотный DN.ru WBV1313E-2W-F предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке. Приводы пневматические DN.ru поворотные предназначены для автоматизации процесса управления промышленной арматурой. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.Ручной дублер с червячной передачей и понижающим редуктором MON позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения. Технические характеристики затвора дискового поворотного DN.ru WBV1313E-2W-F-H Ду100 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM: Тип затвора - поворотный дисковый Модель арматуры - WBV1313E-2W-F-H Диаметр - 100 мм Давление номинальное - 16 бар Среда - вода, воздух, нейтральные среды Температура рабочей среды - от -20 до +100°C Применение - водоснабжение, промышленность, Системы отопления Тип присоединения - Фланцевый Управление - С пневмоприводом Класс герметичности - A Крутящий момент - 100 Нм Тип ISO-фланца арматуры - F07 Квадрат штока - 11х11 мм Срок службы - 10 лет Гарантия - 12 мес. Страна производитель - Россия Вес арматуры - 8.15 кг Общий вес - 19.75 кг Затвор дисковый поворотный DN.ru WBV1313E-2W-F-H Ду100 Ру16 фланцевый, корпус - чугун GGG40, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105, БКВ DN.ru APL-510N EX и ручным дублером DN.ru MON1-250-T26-ISO Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV1313E-2W-F-H Ду100 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM: D - 220 мм L - 127 мм D1 - 180 мм D2 - 156 мм n-d - 8шт-18мм Эскиз габаритов затвора дискового поворотного DN.ru WBV1313E-2W-F-H Ду100 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM Материалы деталей затвора дискового поворотного DN.ru WBV1313E-2W-F-H Ду100 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM: № Наименование Материал 1 Корпус чугун GGG40 (аналог ВЧ40) 2 Диск чугун GGG40 (аналог ВЧ40) 3 Седловое уплотнение EPDM 4 Шток нержавеющая сталь SS 420 (аналог ст.20Х13) Эскиз материалов затвора дискового поворотного DN.ru WBV1313E-2W-F-H Ду100 Ру16 корпус - чугун GGG40, диск - чугун GGG40, EPDM Технические характеристики поворотного пневмопривода DN.ru двойного действия PA-DA-105: Модель привода - PA-DA-105 Наличие ручного дублера - штурвал Тип пневмопривода - двойного действия Номинальное давление - 12 бар Максимальный диаметр частиц - менее 30 мкм2 Температура рабочей среды - от–20 до +80°C Подача воздуха - G1/4" Крутящий момент - 198 Нм Тип ISO-фланца - F07, F10 Квадрат штока - 22х22 мм Вес привода - 6.8 кг Страна производитель привода - Китай Поворотный пневмопривод DN.ru двойного действия PA-DA-105 Габаритные и установочные размеры поворотного пневмопривода DN.ru двойного действия PA-DA-105: A - 57.5 мм B - 64 мм C - 122.5 мм D - 133 мм E - 153 мм F - 109.5 мм G - 30 мм H - 80 мм I - 70 мм J - 102 мм M - 22х22 мм N - 26 мм Z - 268 мм d - 40 мм K - M8x13 L - M10x16 Эскиз габаритов поворотного пневмопривода DN.ru двойного действия PA-DA-105 Конструкция поворотного пневмопривода DN.ru двойного действия PA-DA-105: № п/п Наименование детали Материал 1 Индикаторный винт АБС-пластик 2 Индикатор положения АБС-пластик 3 Пружинный зажим нержавеющая сталь 304 4 Металлическая шайба нержавеющая сталь 304 5 Прижимная шайба инженерный пластик 6 Корпус экструдированный алюминиевый сплав с твердым анодированием 7 Прижимная шайба инженерный пластик 8 Ограничитель легированная сталь 9 Уплотнительное кольцо вала верхнее NBR 10 Антифрикционное кольцо вала верхнее инженерный пластик 11 Вал легированная сталь никелированная 12 Антифрикционное кольцо вала нижнее инженерный пластик 13 Уплотнительное кольцо вала нижнее NBR 14 Заглушка NBR 15 Уплотнительное кольцо регулировочных винтов NBR 16 Шайба регулировочного винта нержавеющая сталь 304 17 Стопорная гайка регулировочного винта нержавеющая сталь 304 18 Винт регулировочный нержавеющая сталь 304 19 Поршень алюминиевый сплав, литой под давлением 20 Направляющая накладка поршня инженерный пластик 21 Антифрикционное кольцо поршня инженерный пластик 22 Уплотнительное кольцо поршня NBR 23 Комплект пружин пружинная сталь 24 Уплотнительное кольцо крышки NBR 25 Торцевая крышка литой алюминий с полиэфирным покрытием 26 Винт крышки нержавеющая сталь 304 27 Стопорный винт нержавеющая сталь 304 28 Адаптер углеродистая сталь Эскиз поворотного пневмопривода DN.ru двойного действия PA-DA-105 Технические характеристики блока концевых выключателей DN.ru APL-510N EX взрывозащищенного: Модель блока концевых выключателей - APL-510N EX Защита - всепогодный IP67, взрывозащищенный E EX d IIC T6 Температура окружающей среды - от -20°C до +66°C Резьба кабельного ввода - 2 x NPT 3/4” Клеммная колодка - 8 ячеек 0.08-2.5мм2 Номинальное напряжение - 250В Номинальный ток - 16 А Переключатели/датчики - два механических переключателя / два датчика приближения Полный угол поворота - 90° Средний ресурс - 10 000 000 циклов Вес - 1.8 кг Блок концевых выключателей DN.ru APL-510N EX взрывозащищенный Габаритные и установочные размеры блока концевых выключателей DN.ru APL-510N EX взрывозащищенного: A - 118 мм B - 118 мм C - 138.4 мм D - 17 мм E - 19 мм F - 7 мм G - 3 мм H - 4 мм I - 59 мм J - 59 мм K - 59 мм L - 59 мм M - 121.4 мм d1 - 50 мм d2 - 5 мм Эскиз габаритов блока концевых выключателей DN.ru APL-510N EX взрывозащищенного Технические характеристики редуктора (pучного дублера) DN.ru MON1-250-T26-ISO: Модель ручного дублёра - MON1-250-T26-ISO Режим работы - повторно-кратковременный, реверсивный Рабочая среда - фильтрованный сжатый воздух или неагрессивные газы, масла Ход - механический предел 0-90° Передаточное отношение - 26:1 Выходной крутящий момент - 250 Нм Тип ISO-фланца - F05/F07 Квадрат штока - 14x14 мм Вес - 3 кг Редуктор (pучной дублер) DN.ru MON1-250-T26-ISO
