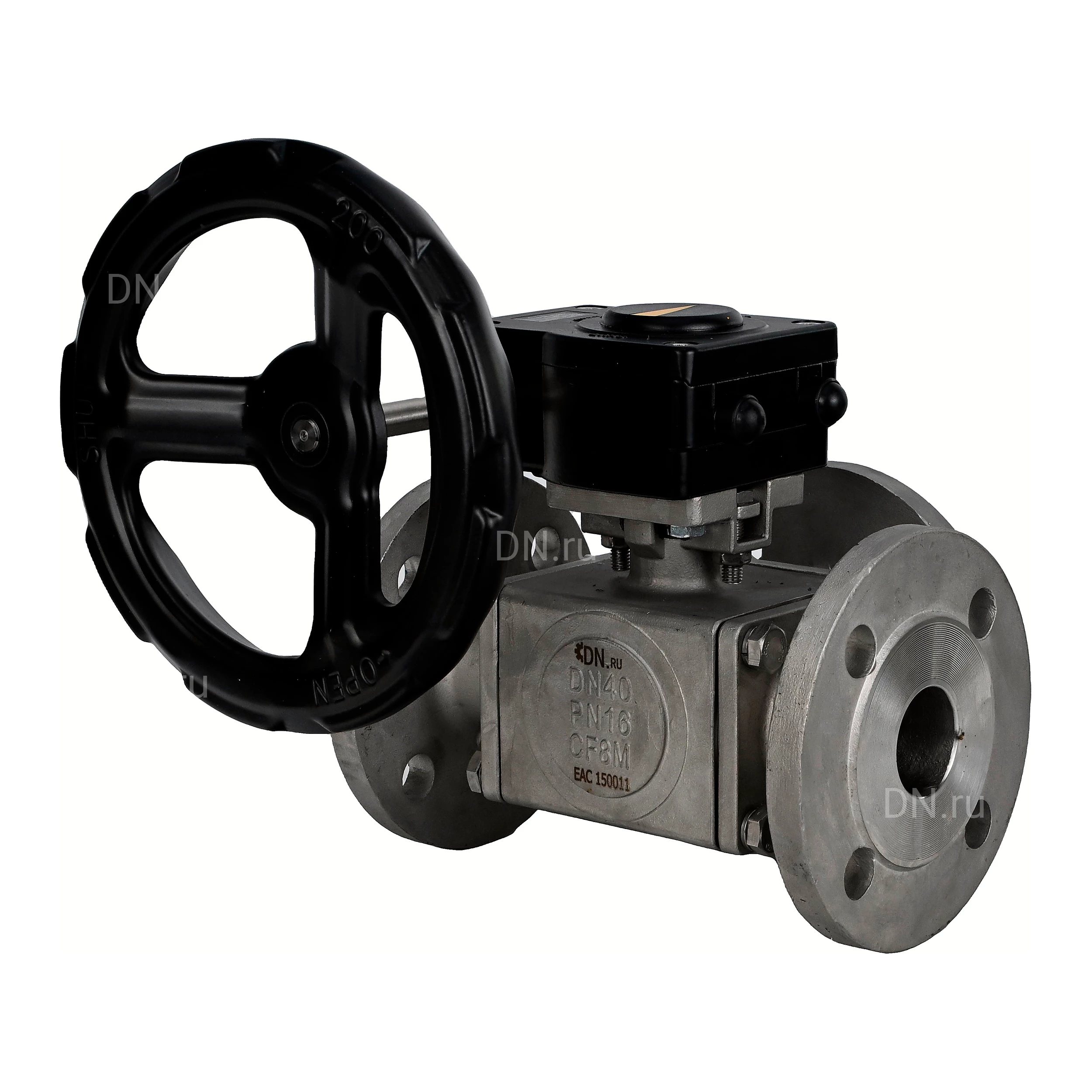

Кран шаровой DN.ru Ду100 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с редуктором DN.ru HAM RQN3-540Z-T36 (BV3232P(4pc)-FP-3WL-F-ISO-H)

Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.Редуктор DN.ru HAM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит для шаровых кранов, поворотных затворов, клапанов с углом поворота 90°, а также для управления воздушными заслонками. Технические параметры крана шарового DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду100 Ру16 Давление номинальное PN - 16 бар Диаметр номинальный DN - 100 мм Тип присоединения - Фланцевый Температура - +180°С Количество болтовых отверстий на фланце - 8 шт. Диаметр болтовых отверстий на фланце - 18 мм Среда - вода, пар, нефтепродукты, нейтральные среды, газообразные среды Тип управления - с редуктором Применение - Водоснабжение, Теплоснабжение Проход шара крана - полнопроходной Температура рабочей среды - от -25°С до 180°С Присоединение - фланцевое Управление - редуктор Класс герметичности - A Наличие спускника - нет Водоразборный - нет Тип устройства крана - трехходовой Модель арматуры - BV3232P(4pc)-FP-3WL-F-ISO-H Тип трехходового крана - L Тип затвора - шаровый Тип ISO-фланца арматуры - F10, F12 Размер вала арматуры (квадрат) - 22х22 мм Серия - BV3232P Максимальный начальный крутящий момент - 126 Нм Рабочий крутящий момент - 126 Нм Вид арматуры - запорный Страна производитель - Россия Гарантия - 1 г. Срок службы - 10 лет Вес набора - 61.3 кг Видео крана шарового DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду100 Ру16 Габариты и размеры крана шарового DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду100 Ру16: L - 325 мм d - 100 мм d1 - 158 мм k - 180 мм D - 220 мм A - 120 мм H - 58 мм Эскиз габаритов и размеров крана шарового DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду100 Ру16 Таблица деталей и материалов крана шарового DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду100 Ру16: № п/п Наименование детали Материал 1 Корпус нержавеющая сталь SS316 2 Шар нержавеющая сталь SS316 3 Уплотнение PTFE 4 Крышка корпуса нержавеющая сталь SS316 5 Болт нержавеющая сталь SS304 6 Прокладка PTFE 7 Гайка нержавеющая сталь SS304 8 Прокладка PTFE 9 Уплотнение штока PTFE 10 Болт нержавеющая сталь SS304 11 Сальник нержавеющая сталь SS304 13 Шток нержавеющая сталь SS316 Эскиз деталей и материалов крана шарового DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду100 Ру16 Технические параметры редуктора DN.ru HAM RQN3-540ZT36 Модель редуктора - HAM RQN3-540ZT36 Бренд редуктора - DN.ru Крутящий момент редуктора - 540 Нм Тип ISO-фланца редуктора - F07, F10 Наличие ручного дублера - штурвал Степень защиты корпуса - IP67 Передаточное отношение редуктора - 36:1 Регулировка хода - 90° Диаметр штурвала - 250 мм Страна производитель редуктора - Россия Вес - 2.8 кг Редуктор DN.ru HAM RQN3-540ZT36 Габариты и размеры редуктора DN.ru HAM RQN3-540ZT36 D - 120 мм D1 - 102 мм D2 - 70 мм n-M1 - 4-М8х10 n-M2 - 4-М10х15 S - 22х22 мм L - 150 мм L1 - 65 мм L2 - 60 мм H - 58 мм H1 - 18 мм d1 - 20 мм L3 - 215 мм W - 250 мм Эскиз габаритов и размеров редуктора DN.ru HAM RQN3-540ZT36 Материалы и детали редуктора DN.ru HAM RQN3-540ZT36 № п/п Детали Материал 1 Болт сталь SS304 2 Указатель ABS смола 3 Крышка алюминий 4 Уплотнительное кольцо NBR70 5 Штифт сталь черная 6 Шестерня ковкий чугун 7 Уплотнение NBR70 8 Корпус алюминий 9 Регулировочный болт сталь черная 10 Прокладка сталь SS304 11 Регулировочная гайка сталь SS304 12 Кожух гайки NBR70 13 Подшипник порошковый металл 14 Червячный вал сталь 45 15 Уплотнение NBR70 16 Вал привода сталь SS304 17 Штурвал углеродистая сталь с полиэфирным покрытием 18 Штифт сталь черная Эскиз материалов и деталей редуктора DN.ru HAM RQN3-540ZT36
