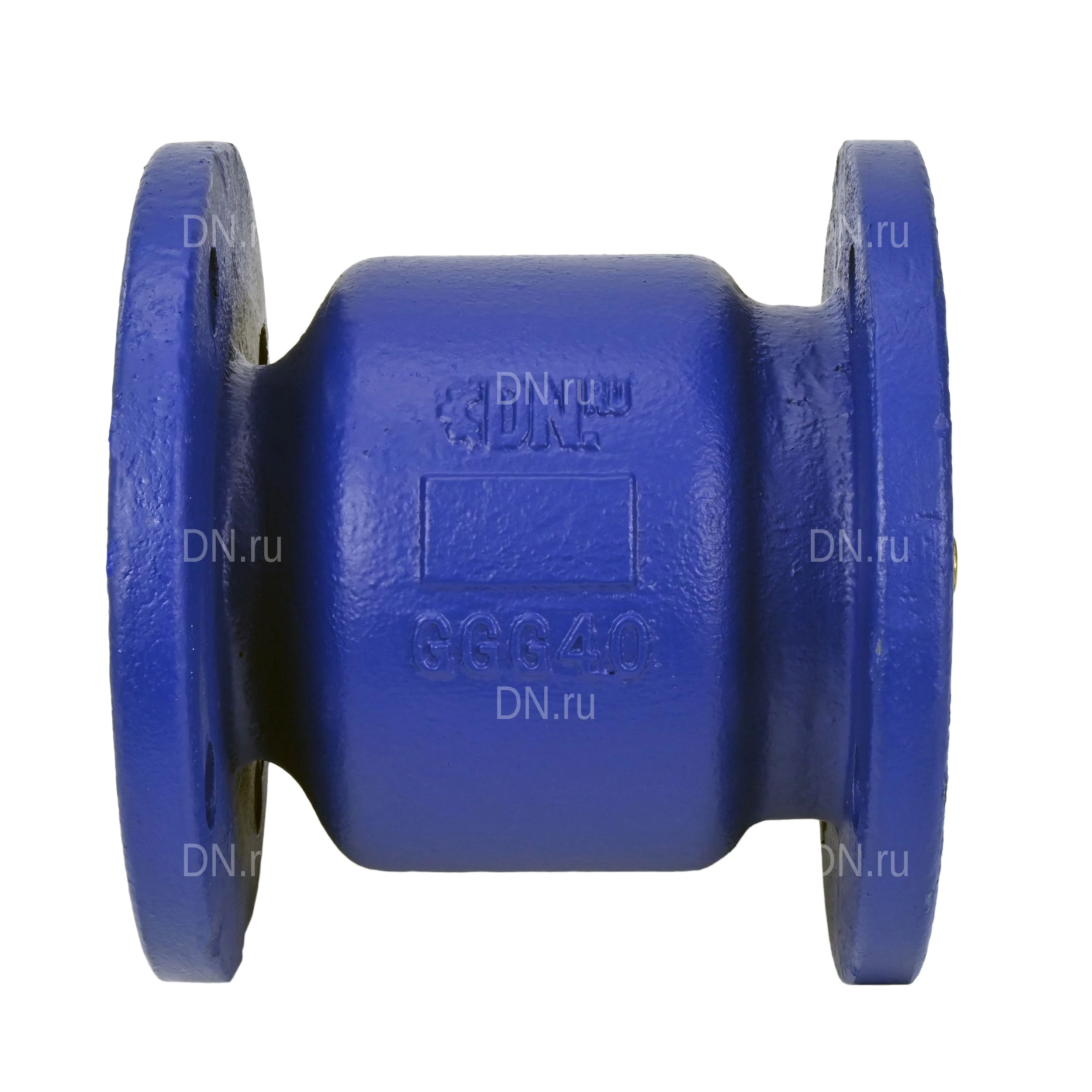

Клапан обратный DN.ru VCS1313N-F Ду100 Ру16 фланцевый, пружинный, корпус - чугун, диск - чугун, уплотнение - NBR

Клапаны обратные пружинные предназначены для предотвращения изменения направления потока рабочей среды в трубопроводе в обратном направлении. Принцип работы: перекрытие обратного потока среды производится за счет прижатия мягкого уплотнения затвора клапана к его седлу под действием пружины и давления обратного потока. Открытие клапана производится перепадом давления потока среды нужного направления, затвор клапана при этом перемещается, сжимая пружину. Технические данные клапанов обратных DN.ru тип подключения - Фланцевый, тип клапана - пружинный VCS1313N-F Рабочее давление PN - 16 бар Направление подачи рабочей среды - стрелка на корпусе клапана Тип устройства - Осевой Рабочая среда - вода, сточные воды, нейтральные среды Температура рабочей среды t - от -10 до +80⁰C Условная пропускная способность KVS - 396 м3/ч Сферы применения - водоснабжение, промышленность, насосные системы Присоединение к трубопроводу - фланцевое Класс герметичности - A Страна производитель - Россия Гарантия - 12 мес. Вес - 15.4 кг Клапан обратный DN.ru VCS1313N-F Ду100 Ру16 фланцевый, пружинный, корпус - чугун, диск - чугун, уплотнение - NBR Весогабаритные параметры клапанов обратных DN.ru тип подключения - Фланцевый, тип клапана - пружинный VCS1313N-F DN - 100 мм L - 190 мм D - 220 мм D1 - 180 мм D2 - 155 мм b - 21 мм f - 3 мм Z - Ød - 8 - 19 Эскиз габаритные и установочные размеры клапанов обратных DN.ru тип подключения - Фланцевый, тип клапана - пружинный VCS1313N-F Материалы деталей клапанов обратных DN.ru тип подключения - Фланцевый, тип клапана - пружинный VCS1313N-F № Наименование детали Материал 1 Корпус чугун GGG40 2 Диск чугун GGG40 3 Уплотнение NBR 4 Шток чугун GGG40 5 Прокладка NBR 6 Пружина сталь SS304 7 Направляющая втулка PTFE Деталировка клапанов обратных DN.ru тип подключения - Фланцевый, тип клапана - пружинный VCS1313N-F
