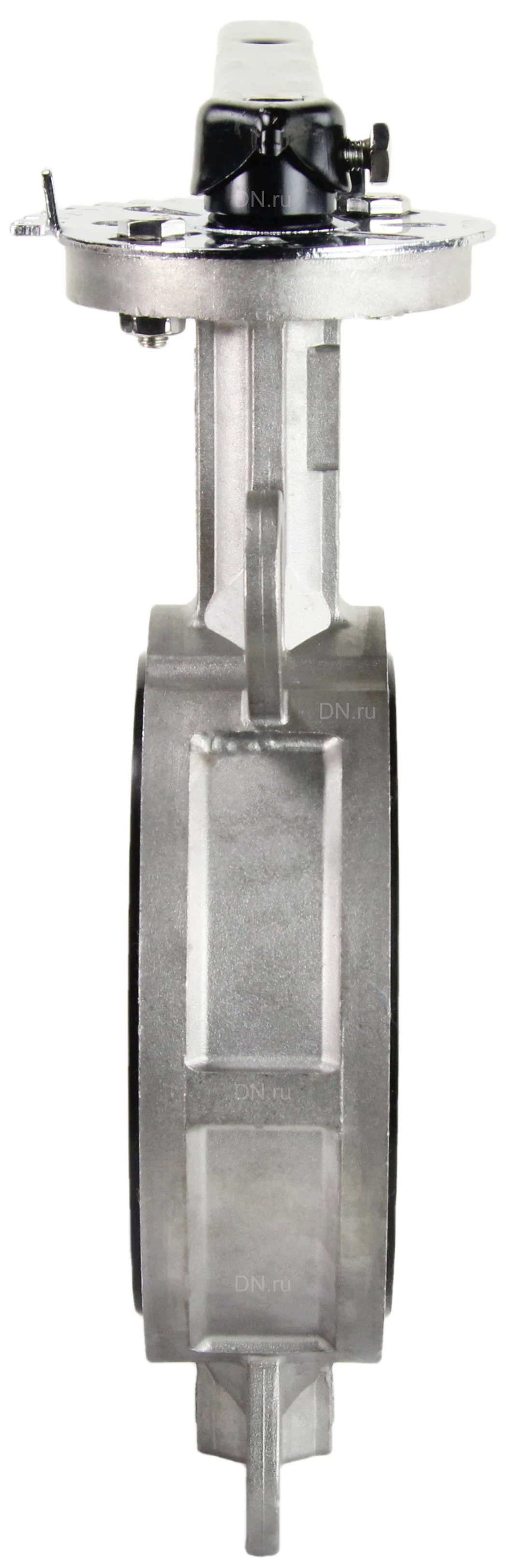

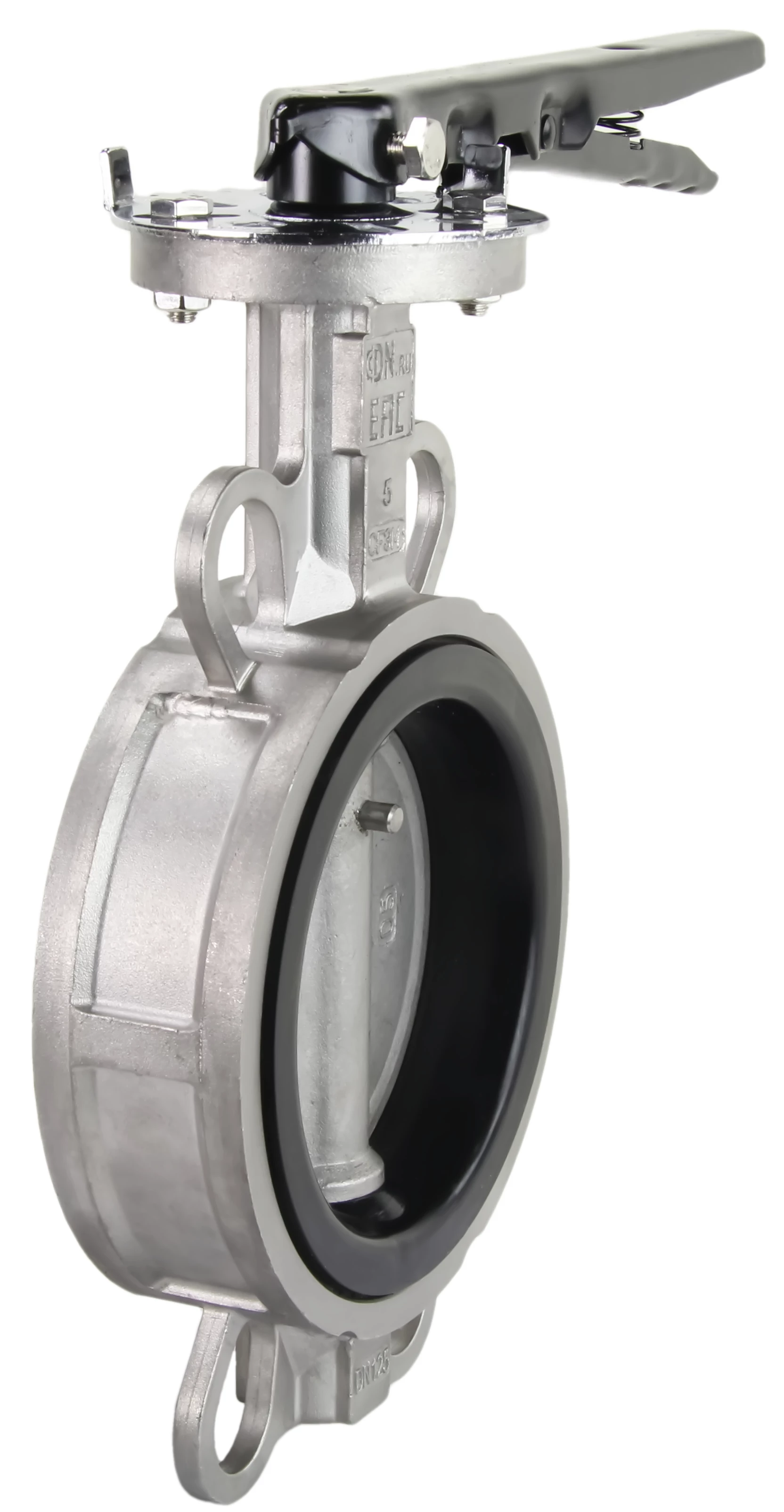

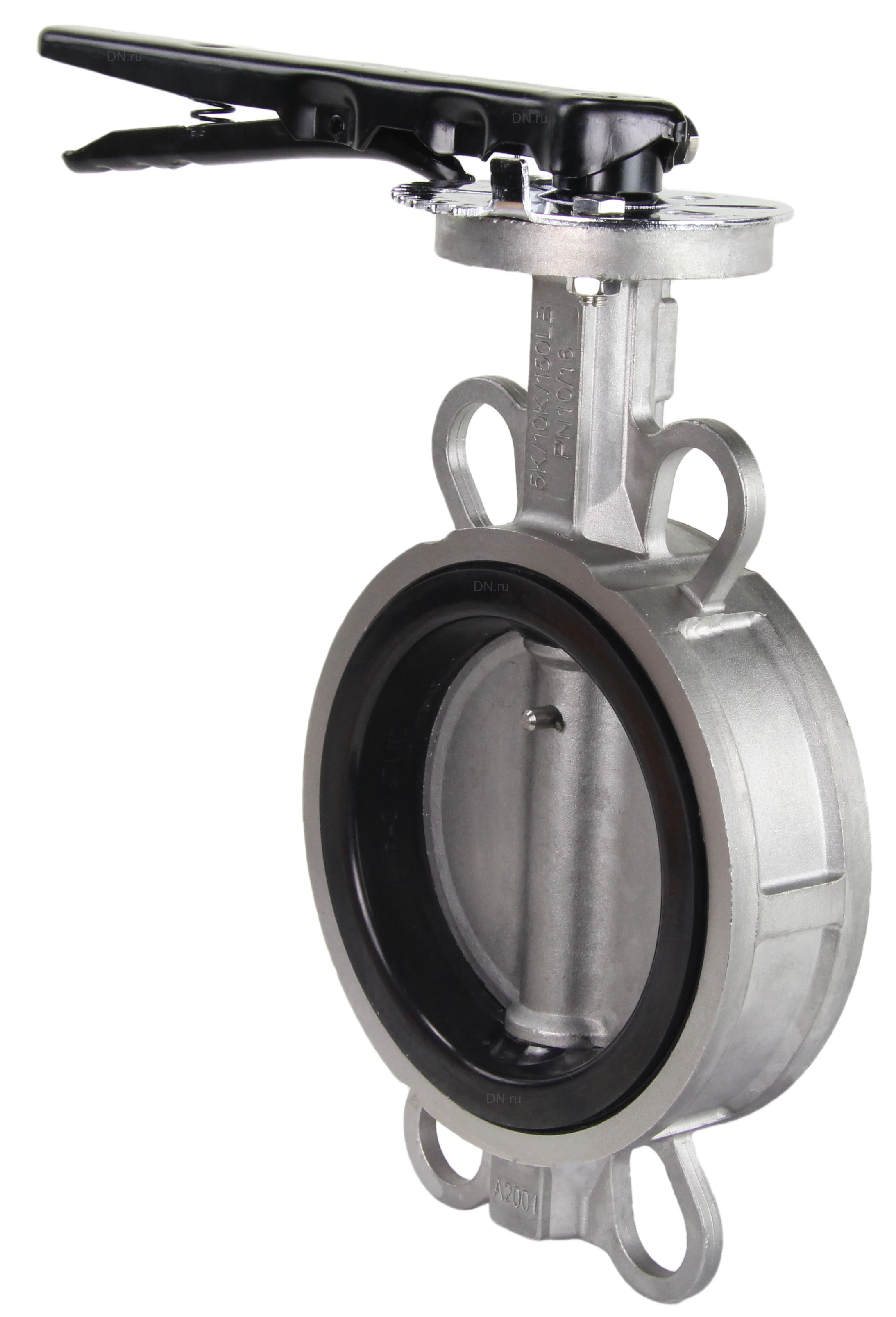

Затвор дисковый поворотный DN.ru WBV3232N-2W-Fb-H Ду125 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - NBR, с рукояткой, квадрат 14х14, F07

Параметры затвора DN.ru WBV3232N-2W-Fb-H Ду125 Ру16: Диаметр номинальный DN - 125 мм Давление номинальное PN - 16 бар Тип управления - Ручной (рукоятка, редуктор) Тип присоединения - межфланцевый Выходной крутящий момент - 145 Нм Размер штока - 14х14 мм Тип ISO-фланца арматуры - F07 Температура рабочей среды от -20℃ до 85℃ Цвет затвора - серый Наличие блока концевых выключателей - нет Наличие ручного дублера - нет Класс герметичности - "A" Материал корпуса - Нержавеющая сталь AISI 316L/03Х16Н15М3 Материал диска - Нержавеющая сталь AISI 316L/03Х16Н15М3 Тип уплотнения - NBR Вес запорной арматуры - 5.2 кг Вес набора - 5.2 кг Страна производитель затвора - Россия Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх. Затвор дисковый поворотный DN.ru WBV3232N-2W-Fb-H Ду125 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - NBR, с рукояткой, квадрат 14х14, F07 Габаритные и установочные размеры затвора DN.ru WBV3232N-2W-Fb-H Ду125 Ру16: DN - 125 мм H1 - 121 мм H2 - 183 мм H3 - 25 мм Dm - 155 мм Dk - 174 мм L - 56 мм ØC - 210 мм Эскиз затвора DN.ru WBV3232N-2W-Fb-H Ду125 Ру16 Материалы деталей затвора DN.ru WBV3232N-2W-Fb-H Ду125 Ру16: № Наименование Материал 1 Корпус нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 2 Манжета NBR 3 Диск нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 4 Шток нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13) 5 Шпилька нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 6 Втулка EPDM 7 Уплотнительное кольцо EPDM 8 Пластина фиксирующая углеродистая сталь 9 Рукоятка углеродистая сталь Эскиз материалов затвора DN.ru WBV3232N-2W-Fb-H Ду125 Ру16 Что означает этот документ для вас? Контроль на каждом этапе: Каждое изделие, проходит обязательную проверку на герметичность. Мы не отгружаем продукцию "вслепую". Прозрачность процессов: Мы открыто показываем, как и на каком оборудовании тестируем нашу продукцию. Вы можете быть уверены в объективности испытаний. Соответствие стандартам: Мы работаем в строгом соответствии с ГОСТами и собственными техническими условиями, что гарантирует высочайший уровень качества. Ответственность и отслеживаемость: Каждое изделие имеет уникальный номер партии. Это означает полную прослеживаемость и ответственность за каждую единицу продукции. Доверие и надежность: Этот акт — не просто бумага, а прямое доказательство того, что наша арматура будет надежно работать в вашей системе, предотвращая утечки и аварии. Мы ценим ваше доверие и гарантируем качество! Испытание затворов дисковых поворотных DN.ru WBV3232N-2W-Fb-H
