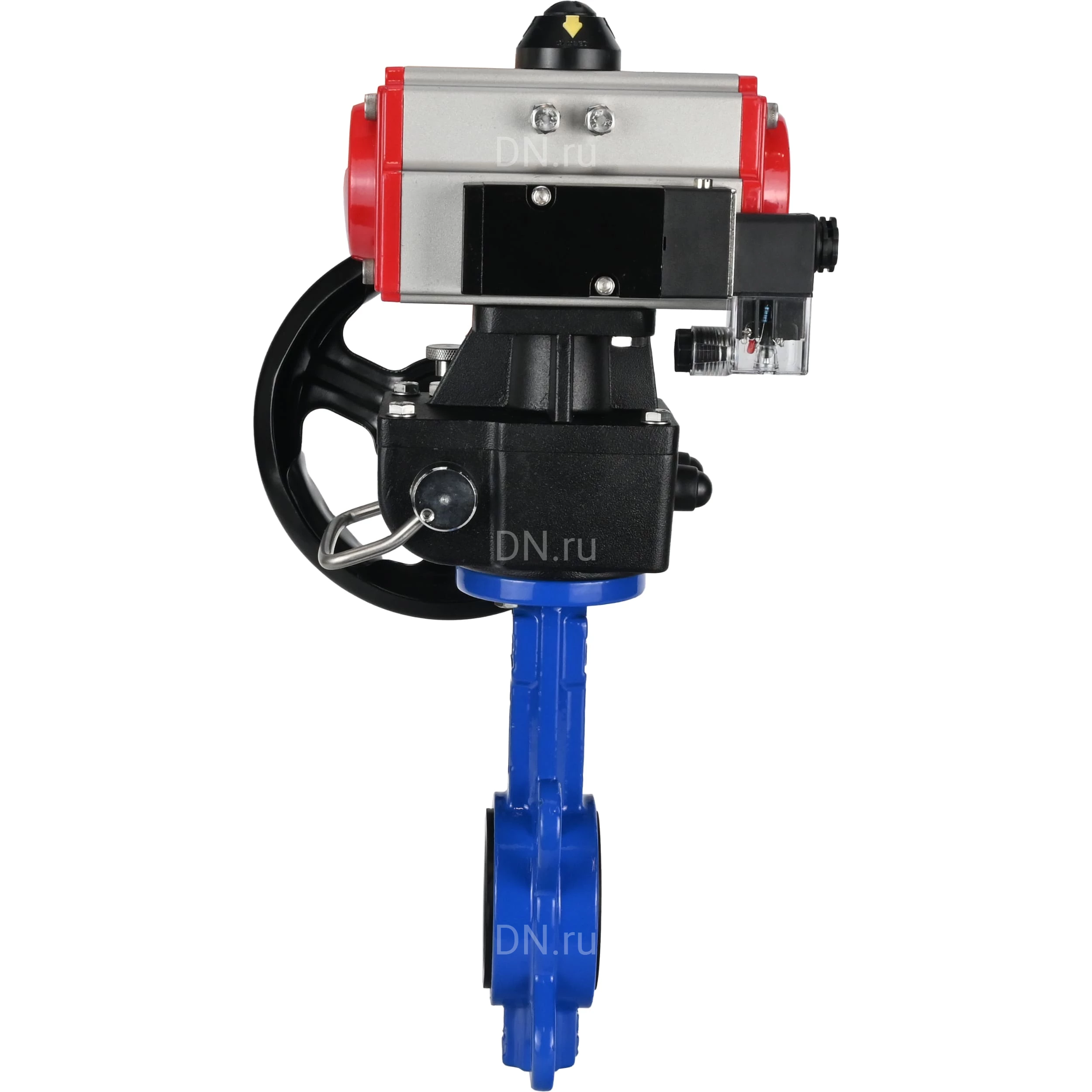

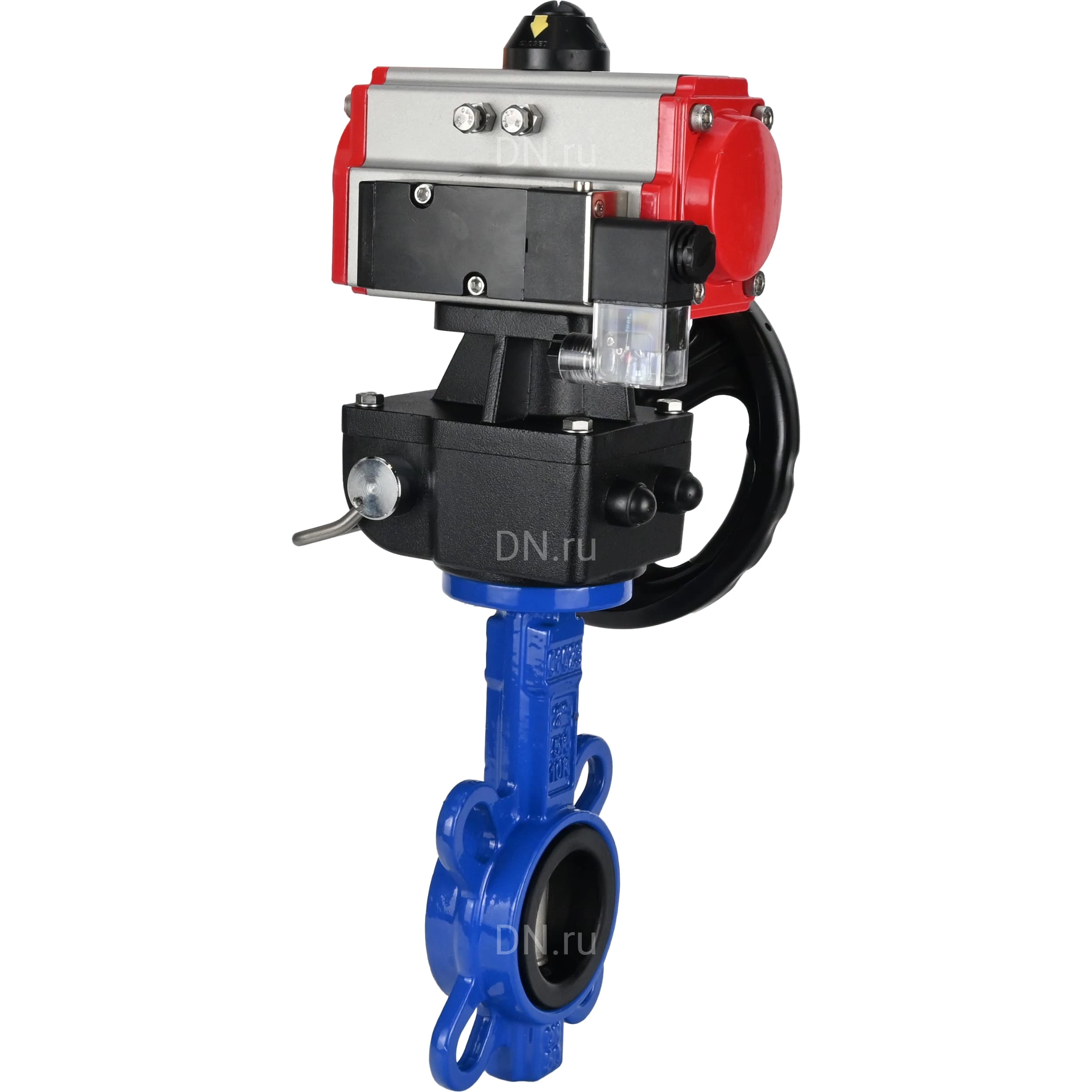

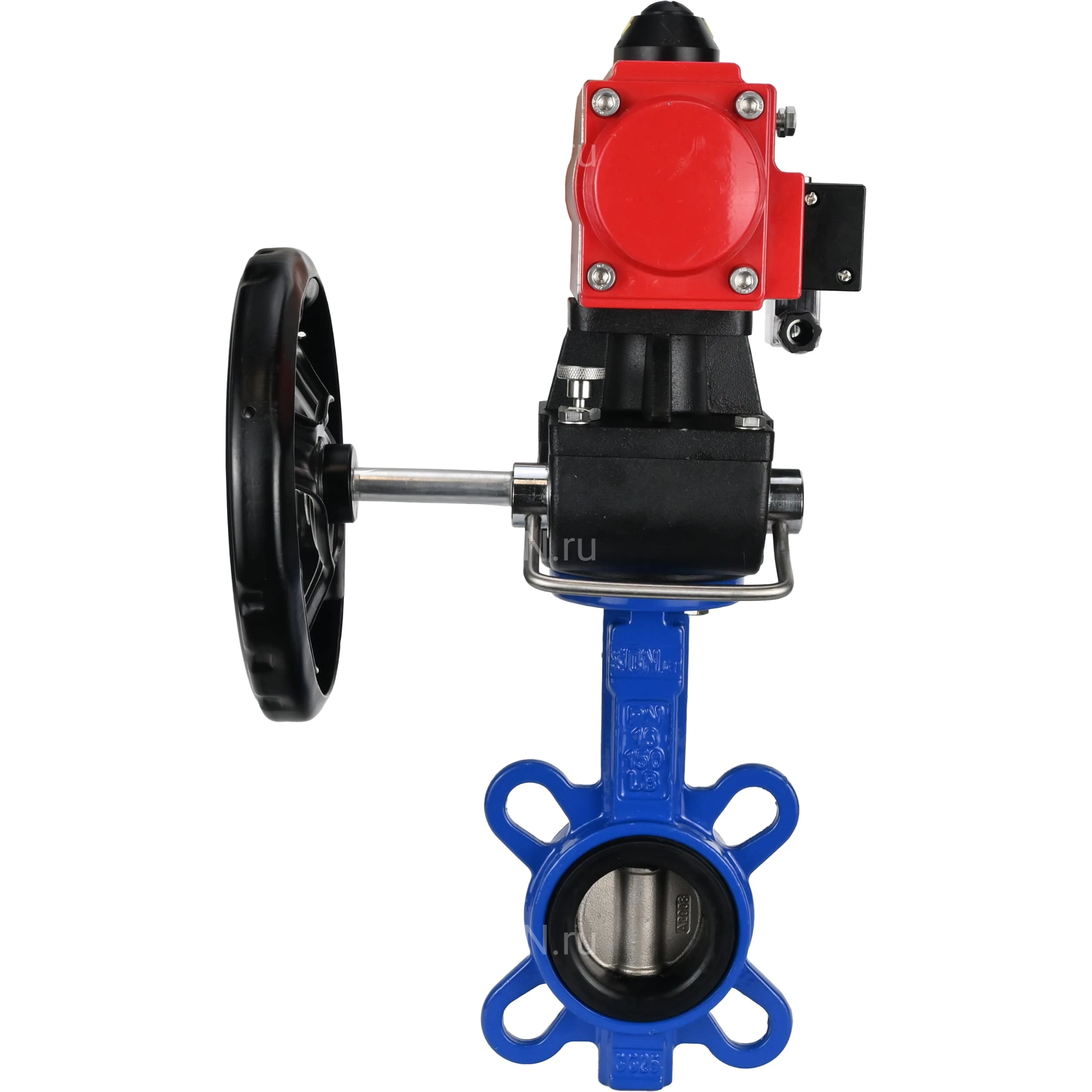

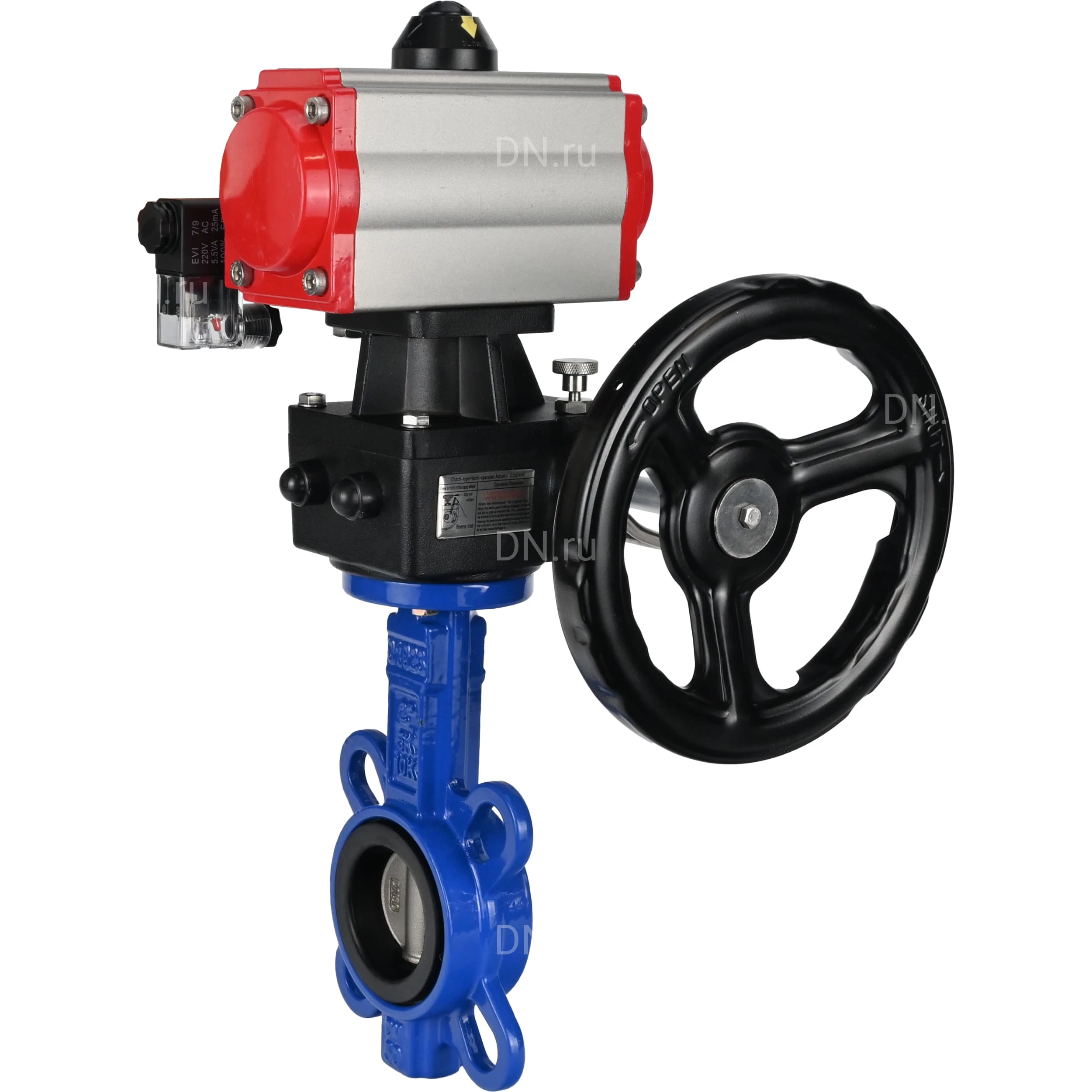

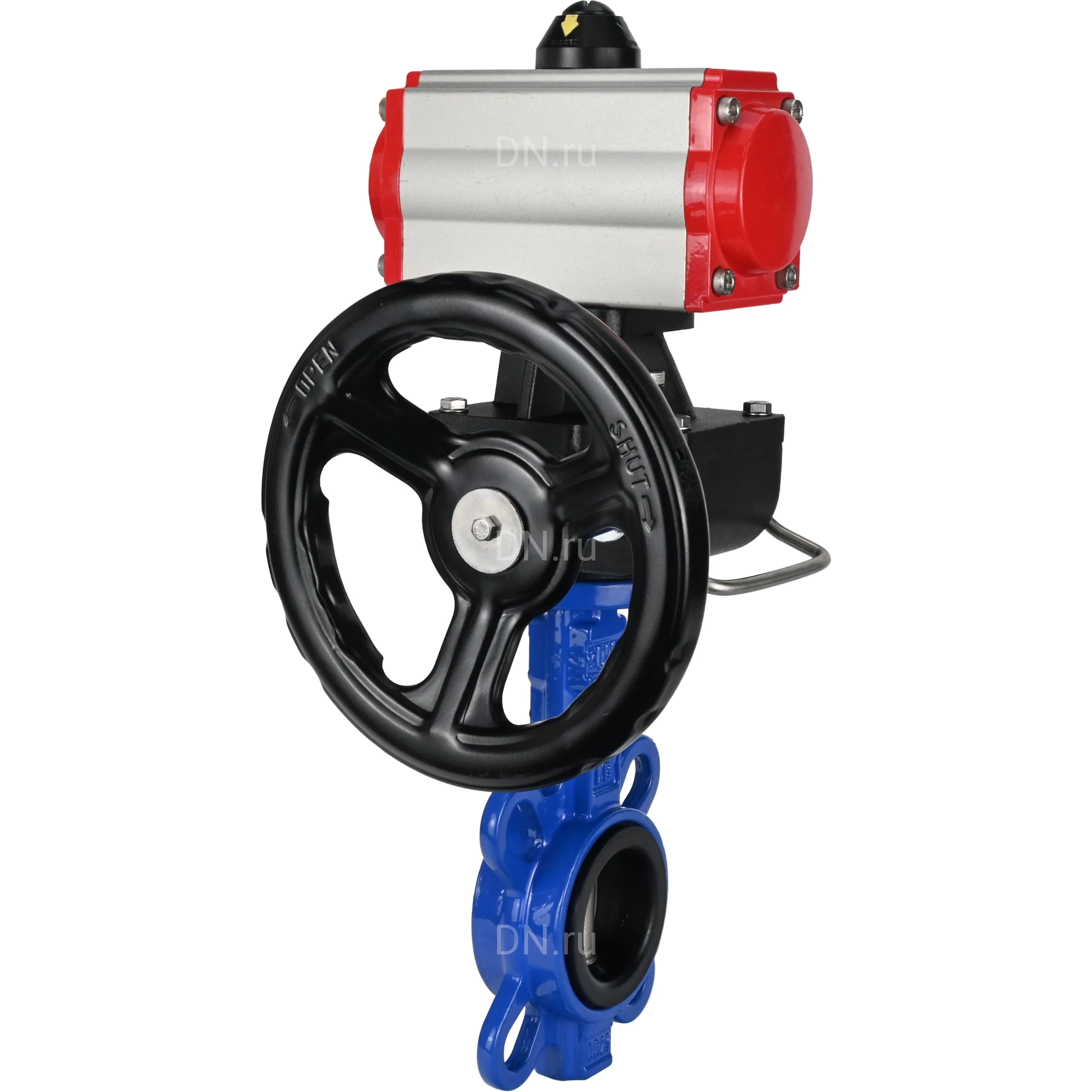

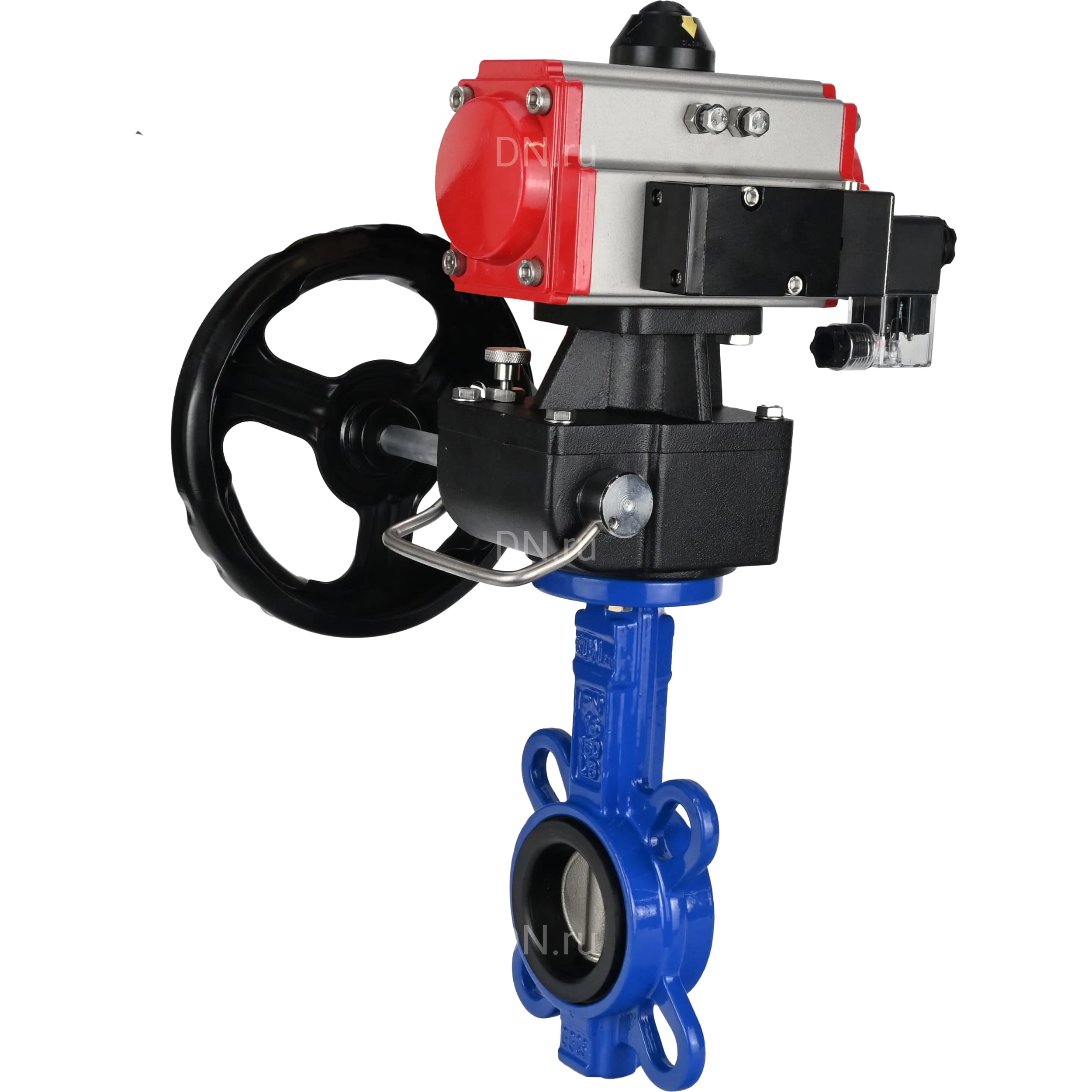

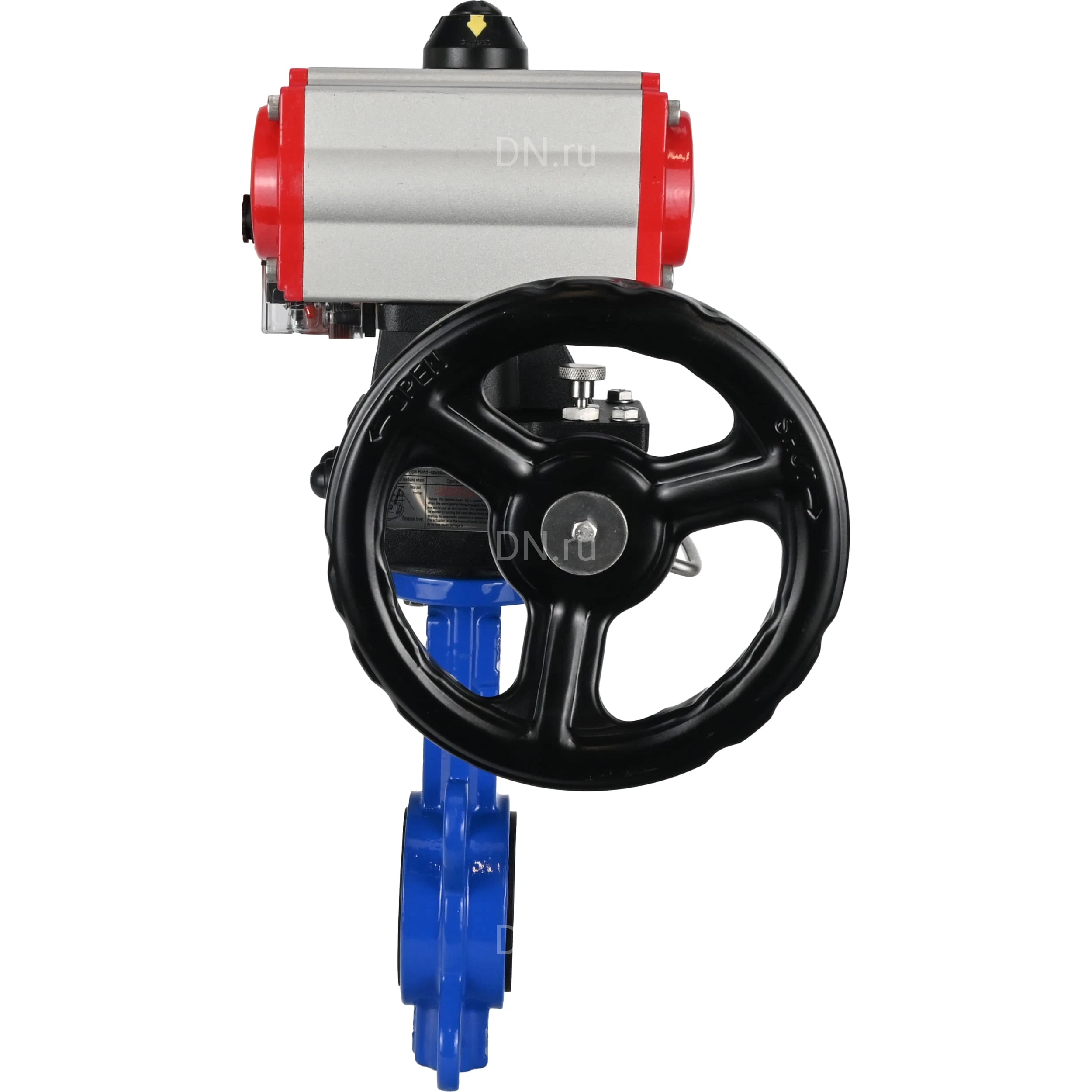

Затвор дисковый поворотный DN.ru WBV1132N-2W-Fb-H Ду100 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-083 двойного действия, пневмораспределителем 4M310-08 DC24V, ручным дублером MON2-450-T28-ISO

Затворы дисковые поворотные GG25-316L-NBR предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259). Пневматические поворотные приводы двойного действия и пневматические поворотные приводы с возвратными пружинами предназначены для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями. Под внешними пневмолиниями понимаются воздухопроводы и каналы для прохождения воздуха (в том числе и отверстия для связи с атмосферой), соединяемые в определенных сочетаниях при различных положениях распределительного органа. Основными элементами конструкции золотникового пневмораспределителя являются корпус, в котором выполнены каналы и золотник, установленный в корпусе. На золотнике выполнены шейки, позволяющие соединять выбранные каналы между собой. При перемещении сердечника под воздействием управляющих сигналов, изменяющих создаваемую соленоидом напряженность магнитного поля, происходит переключение внутренних каналов распределителя, при помощи которых соединяются входные и выходные отверстия. Перемещаясь в корпусе, золотник изменяет схему соединения каналов пневмораспределителя. Ручной дублер с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения. Параметры затвора DN.ru WBV1132N-2W-Fb-H Ду100 Ру16 с PA-DA-083, 4M310-08 DC24V (на корпус) и MON2-450-T28-ISO: Диаметр номинальный DN - 100 мм Давление номинальное PN - 16 бар Тип управления - пневмопривод Тип присоединения - межфланцевый Наличие пневмораспределителя - есть Крутяший момент на валу затвора - 67.8 Нм Температура рабочей среды - от -20℃ до +100℃ Температура окружающей среды - от -20℃ до +100℃ Климатическое исполнение - УХЛ4 Степень защиты корпуса - IP65 Наличие блока концевых выключателей - нет Материал корпуса - Чугун серый GG25/СЧ25/EN-GJL-250 Материал диска - Нержавеющая сталь AISI 316L/03Х16Н15М3 Тип уплотнения - NBR Вес запорной арматуры - 4.12 кг Вес набора - 12.04 кг Тип ISO-фланца арматуры - F07 Размер штока - 11х11 мм Страна производитель затвора - Россия Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО -Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх. Бренд - DN.ru Класс материала корпуса - чугун Затвор дисковый поворотный DN.ru WBV1132N-2W-Fb-H Ду100 Ру16 с PA-DA-083, 4M310-08 DC24V (на корпус) и MON2-450-T28-ISO Материалы деталей затвора DN.ru WBV1132N-2W-Fb-H Ду100 Ру16: № п/п Наименование детали Материал 1 Корпус чугун GG25 (аналог СЧ25) 2 Седловое уплотнение NBR 3 Диск нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 4 Шток нержавеющая сталь SS 416 (аналог ст.20Х13) 5 Штифт нержавеющая сталь SS 416 (аналог ст.20Х13) 6 Втулка PTFE 7 Уплотнительное кольцо NBR 8 Пластина углеродистая сталь Деталировка затвора DN.ru WBV1132N-2W-Fb-H Ду100 Ру16 Габаритные и установочные размеры затвора DN.ru WBV1132N-2W-Fb-H Ду100 Ру16 с PA-DA-083, 4M310-08 DC24V (на корпус) и MON2-450-T28-ISO: DN - 100 мм E - 52 мм L1 - 204 мм A - 163 мм C - 128.7 мм M - 115 мм Эскиз размеров затвора DN.ru WBV1132N-2W-Fb-H Ду100 Ру16 с PA-DA-083, 4M310-08 DC24V (на корпус) и MON2-450-T28-ISO Пневмопривод PA-DA-083 - характеристики: Тип пневмопривода - двойного действия Крутящий момент привода - 94 Нм Рабочее давление пневмопривода - 6 бар Угол поворота привода - 90° Диапазон регулировки привода - 5° Степень защиты корпуса - IP65 Наличие ручного дублера - штурвал Взрывозащита корпуса - нет Длина пневмопривода - 204 мм Ширина пневмопривода - 103 мм Высота пневмопривода - 128.7 мм Тип ISO-фланца привода - F05, F07 Размер штока - 17х17 мм Страна производитель - Китай Эскиз присоединения пневмопривода PA-DA-083 Основные параметры пневмораспределителя 4M310-08 DC24V (на корпус): Основные параметры пневмораспределителей Наименование Значение Конструкция золотникового типа Модель пневмораспределителя 4M310-08 DC24V (на корпус) Напряжение питания 24В Испытательное давление (проверка прочности корпуса. Не для эксплуатации!), бар 10 Рабочее давление (рекомендуемый диапазон для нормальной работы), бар 1.5 ÷ 1.8 Вид пневмораспределителя 5/2 пятилинейный, двухпозиционный Рабочая среда очищенный воздух (тонкость очистки 40 мкм) Эффективная площадь сечения, мм2 25 Температура эксплуатации, °C от 0 до +60 Максимальная частота срабатывания, цикл/сек 5 Ручное дублирование есть Степень защиты, IP 65 Соединение с пневмоприводом стыковочная поверхность по стандарту NAMUR (VDI/VDE3845) Материал корпуса анодированный алюминий Размеры выхлопных портов (сброс в атмосферу) 2 - PT1/4″ Размер портов отвода воздуха (в пневмопривод) 2 х Ø19.2 мм Размер порта подвода воздуха (в пневмораспределитель) G1/4″ Время отклика, сек 0.05 Вес, кг 0.35 Средний ресурс, циклов 10 000 000
