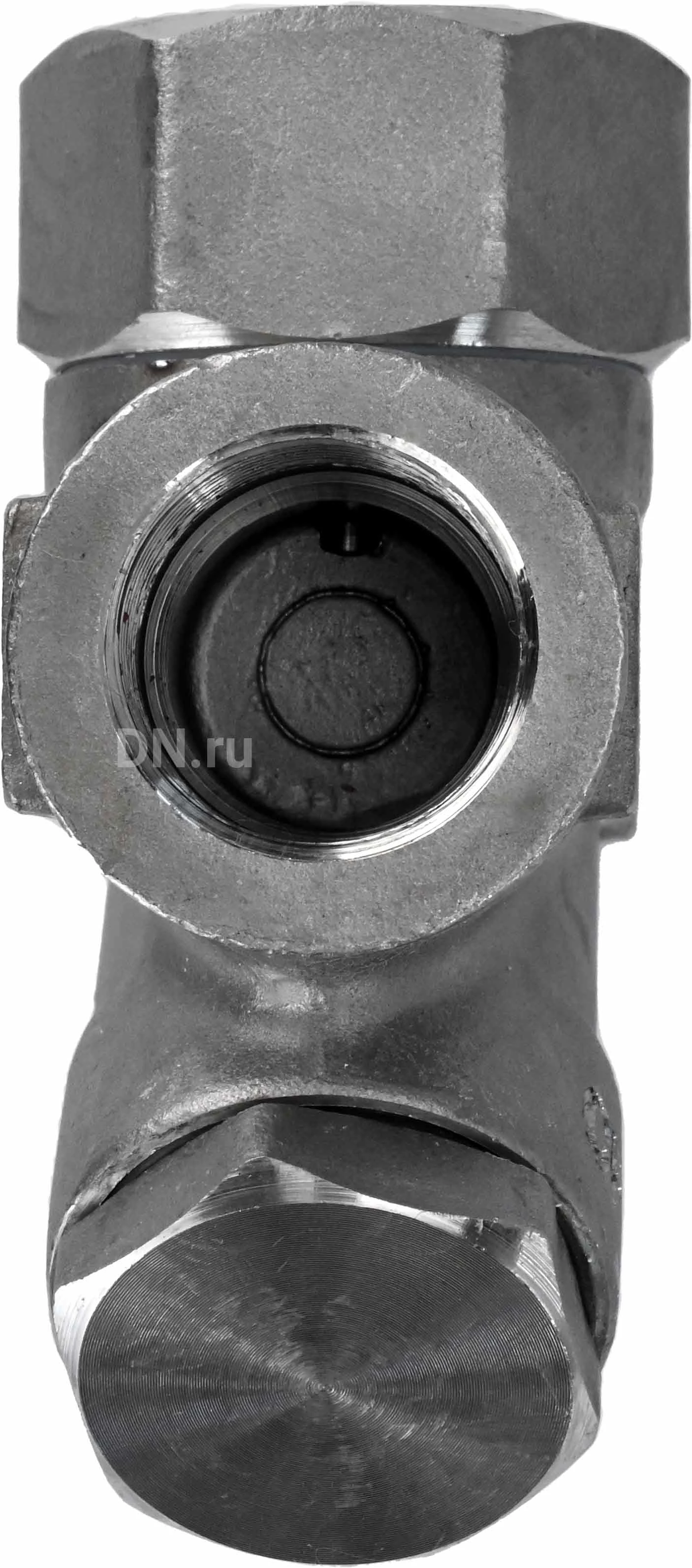

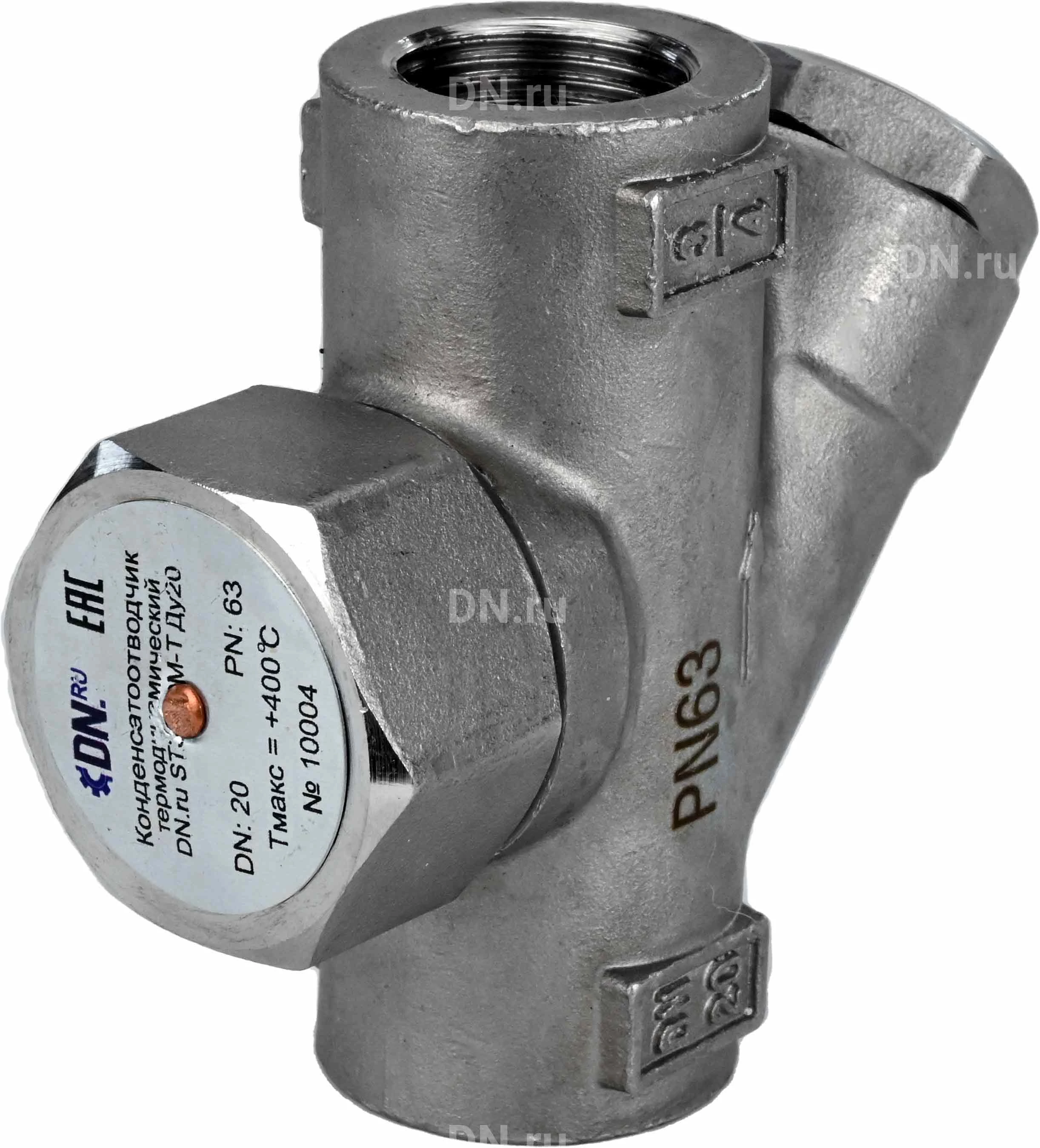

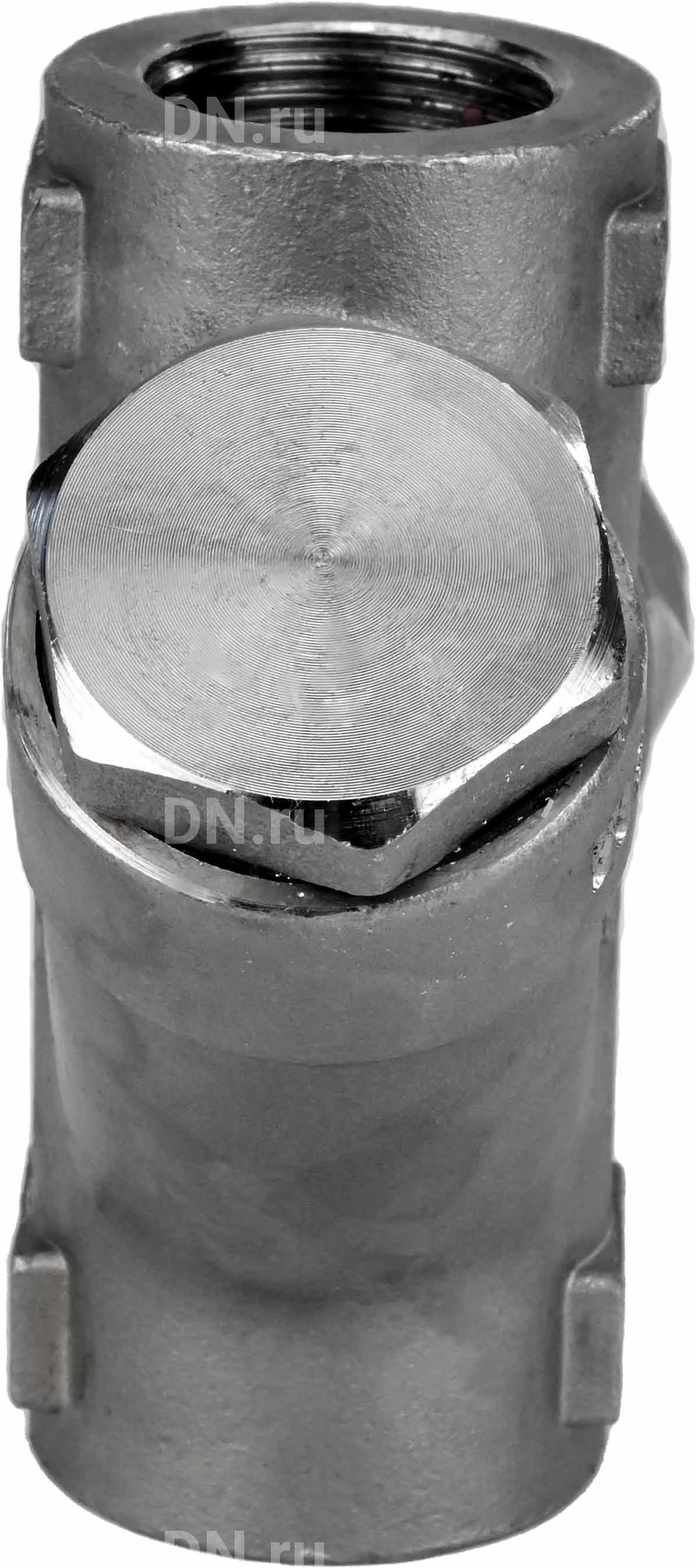

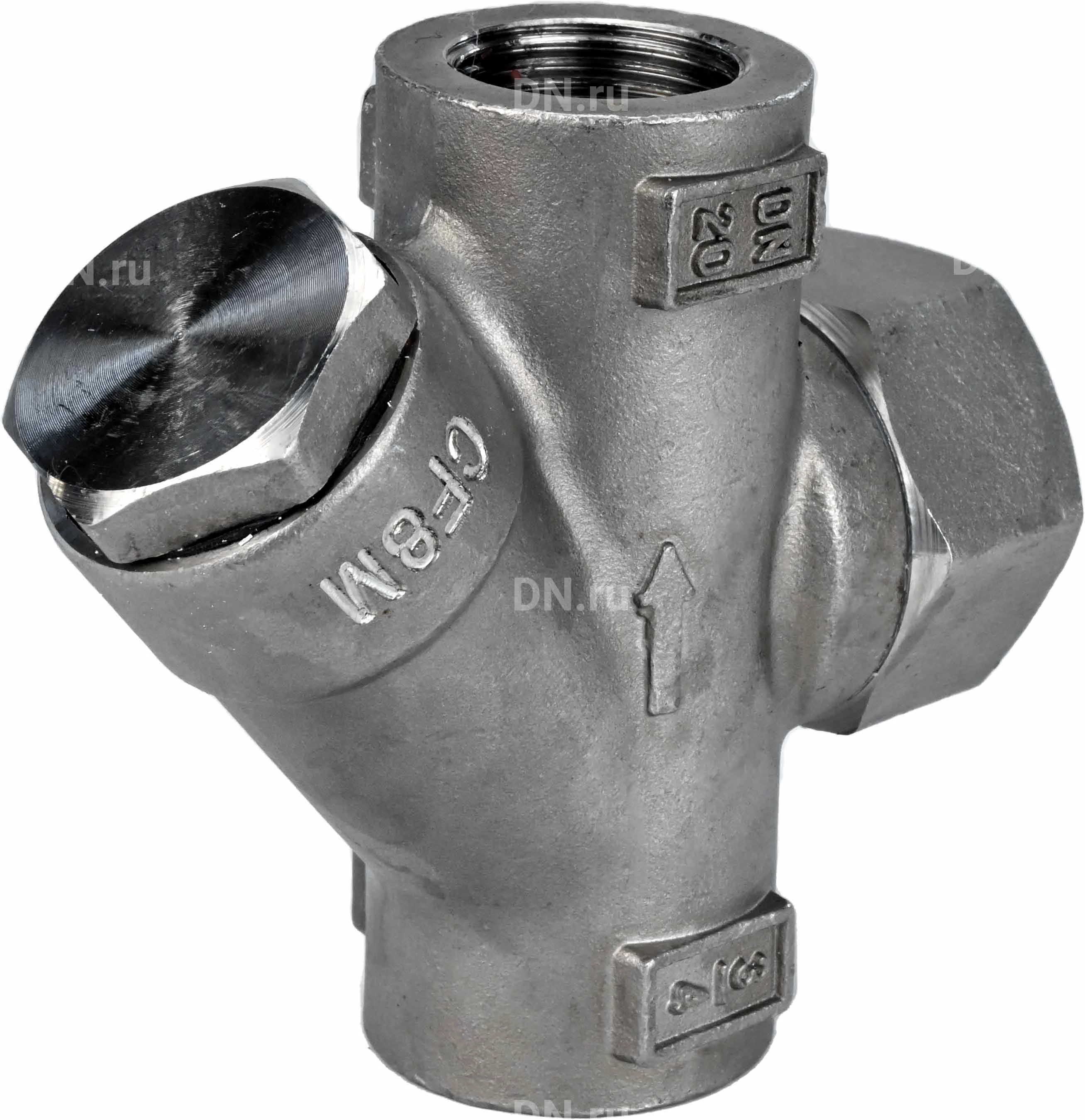

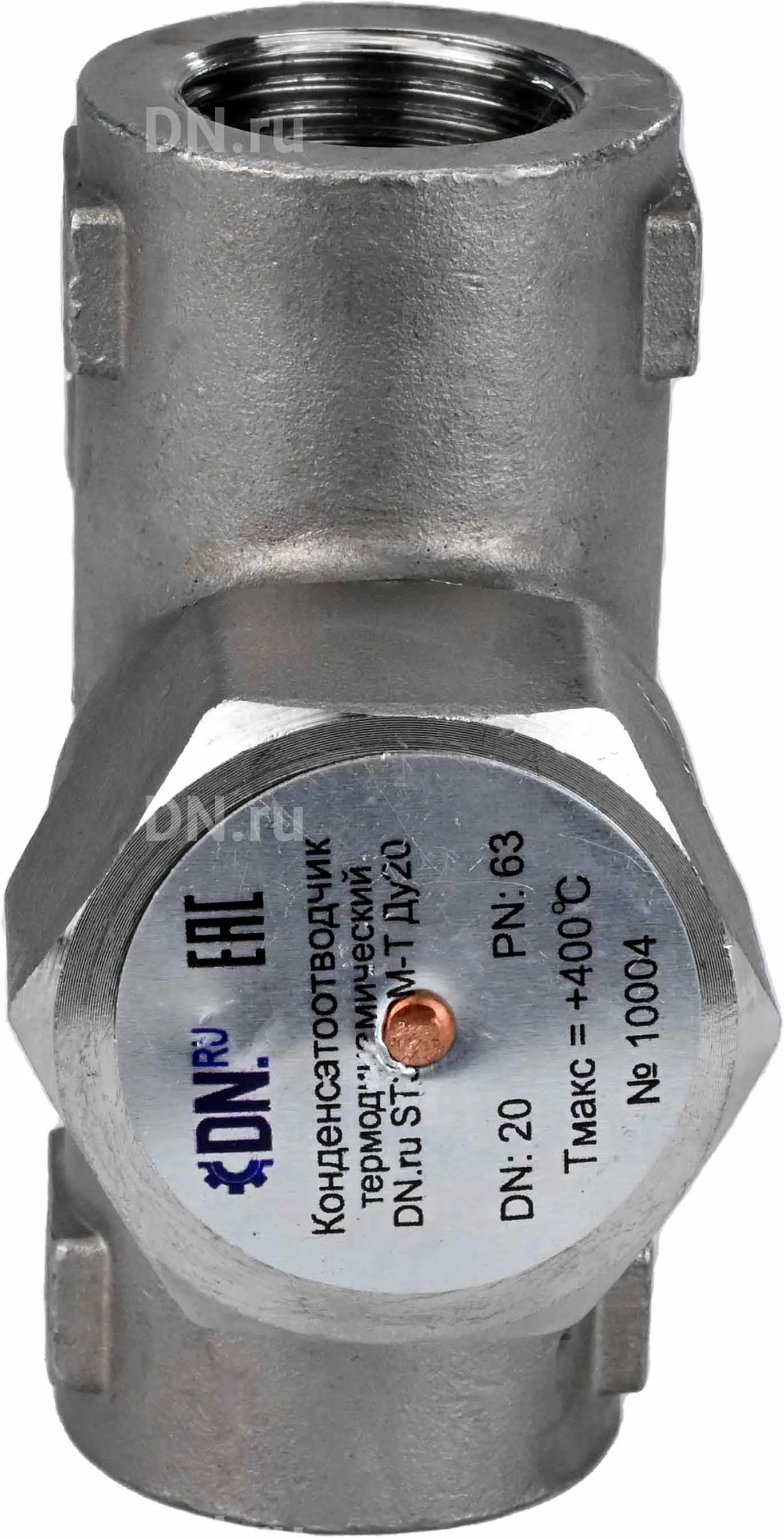

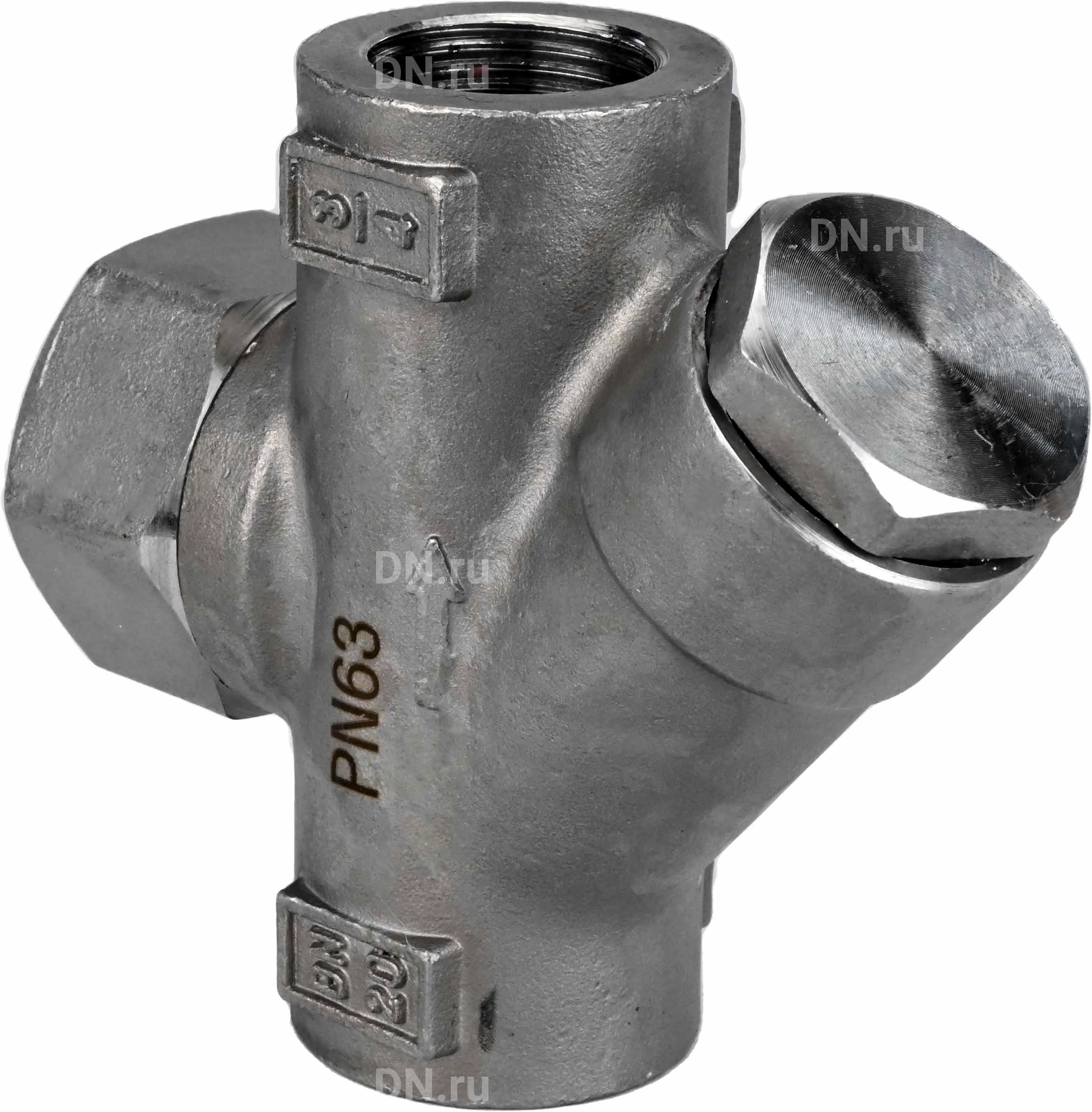

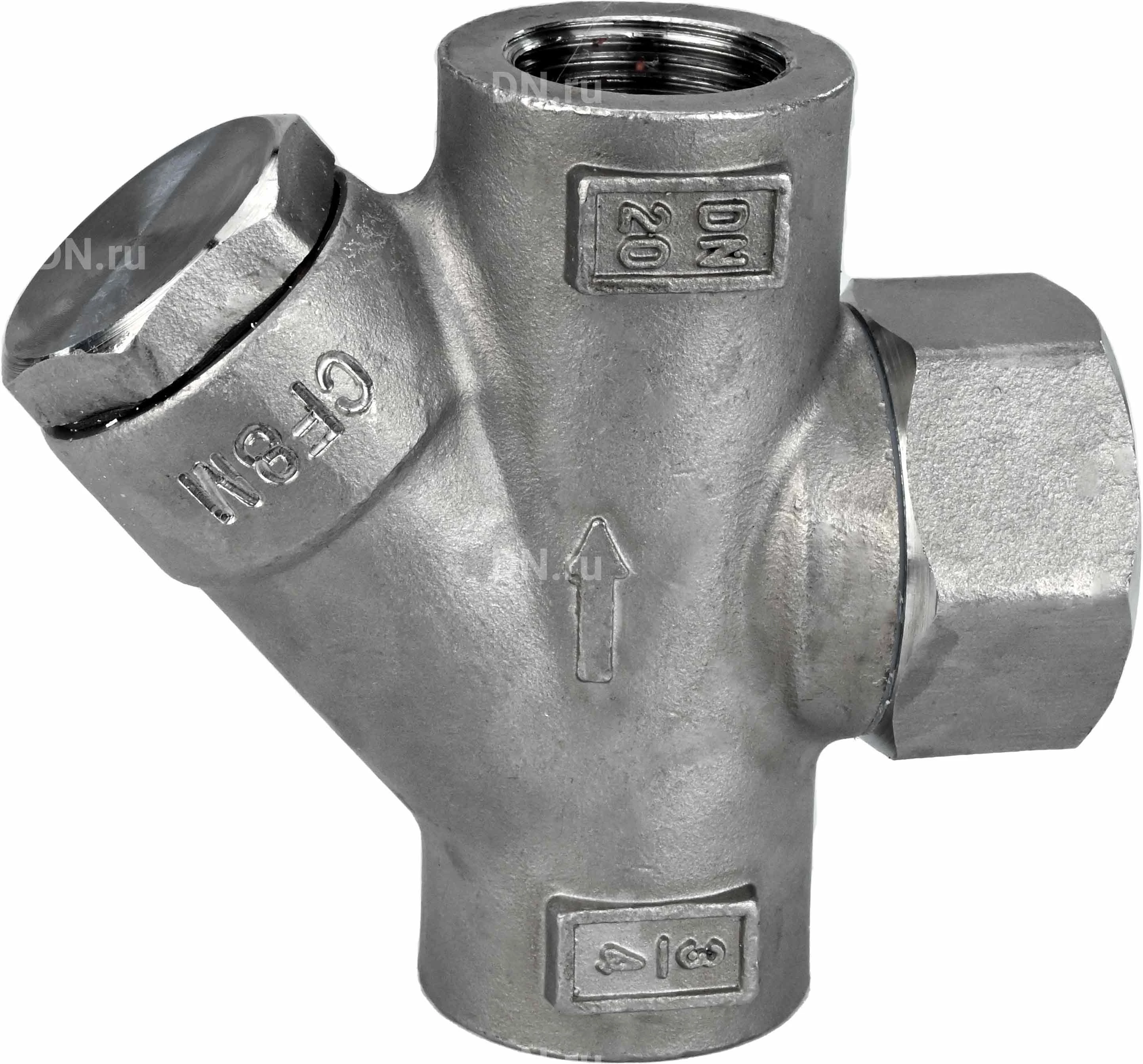

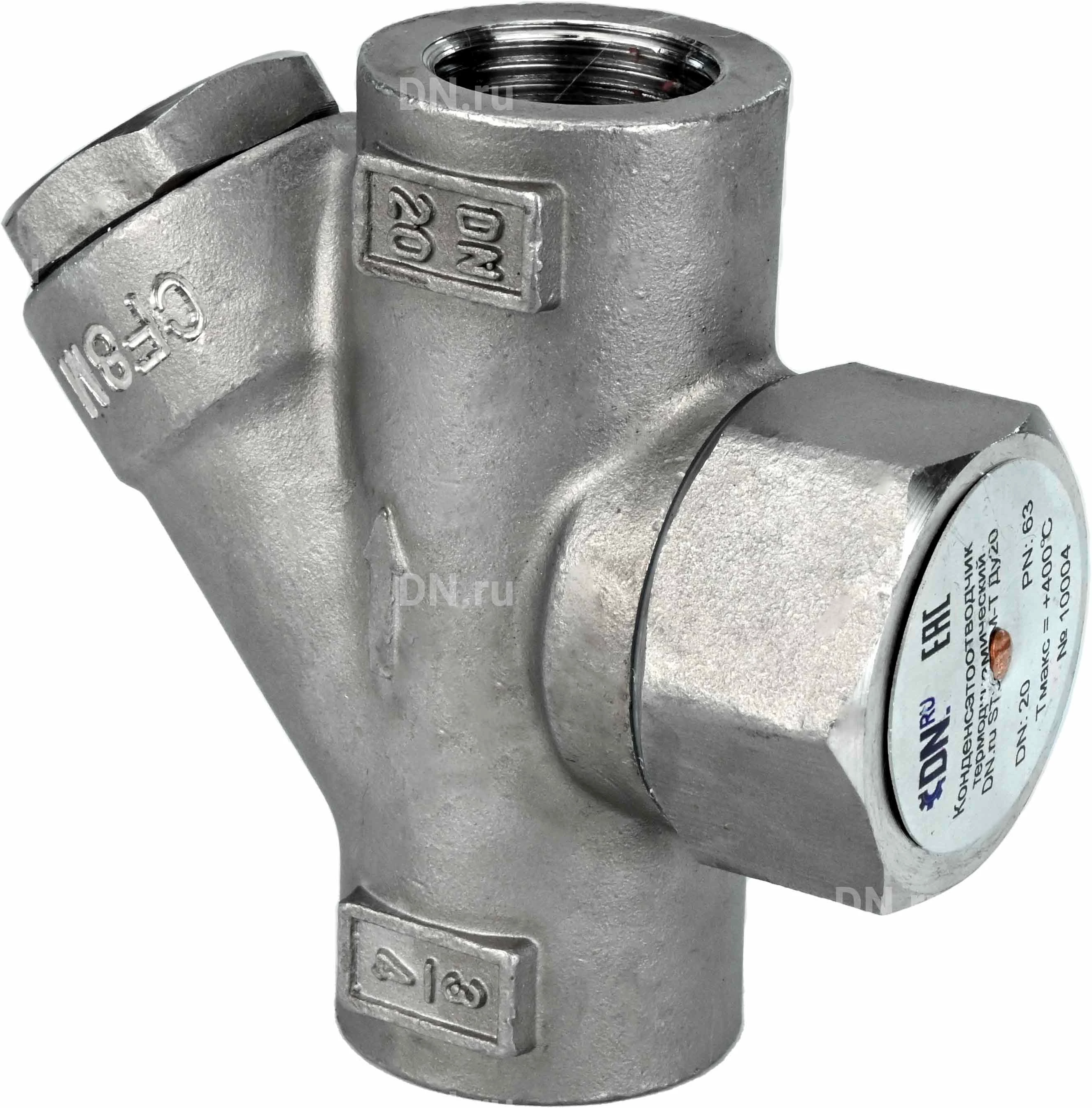

Конденсатоотводчик термодинамический DN.ru ST3232M-T Ду20 Ру63 с фильтром, нержавеющая сталь, резьбовой

Конденсатоотводчик предназначен для выпуска из паровой системы конденсата, воздуха и других неконденсируемых газов, а также для задержки пара до его полной конденсации.Принцип действия основан на разнице скоростей пара и конденсата. При прохождении конденсата из-за низкой скорости диск поднимается и пропускает конденсат. При поступлении пара в термодинамический конденсатоотводчик скорость увеличивается, приводя к падению статического давления, и диск опускается на седло. Пар, находящийся над диском, благодаря большей площади контакта, удерживает диск в закрытом положении. По мере конденсации пара давление над диском падает, и диск снова начинает подниматься, пропуская конденсат. Технические параметры конденсатоотводчика DN.ru ST3232M-T Ду20 Ру63 Давление номинальное - 63 бар Диаметр - 20 мм Тип присоединения - муфтовый (резьбовой) Максимальная температура рабочей среды - 400°С Среда - пар Применение - теплоснабжение Присоединение к трубопроводу - ТД131 –внутренняя резьба NPT Тип конденсатоотводчика - термодинамический Mинимальный перепад давления на конденсатоотводчике для нормальной работы - 0.2 бар Условия эксплуатации - УХЛ 1 по ГОСТ 15150-69 Направление потока рабочей среды - стрелка на корпусе Расположение на трубопроводе - горизонтально Срок службы - 10 лет Гарантия - 1 г. Страна производитель - Россия Вес — 1 кг Конденсатоотводчик термодинамический DN.ru ST3232M-T Ду20 Ру63 с фильтром, нержавеющая сталь, резьбовой Размеры и габариты конденсатоотводчика DN.ru ST3232M-T Ду20 Ру63: L - 90 мм H - 105 мм H1 - 60 мм Эскиз конденсатоотводчика DN.ru ST3232M-T Ду20 Ру63 Таблица деталей и материалов конденсатоотводчика DN.ru ST3232M-T Ду20 Ру63: № п/п Наименование детали Материал 1 Корпус нержавеющая сталь AISI 316 2 Фильтр нержавеющая сталь AISI 316 3 Прокладка PTFE 4 Заглушка нержавеющая сталь AISI 316 5 Прокладка PTFE 6 Диск нержавеющая сталь AISI 316 7 Крышка нержавеющая сталь AISI 316 Эскиз деталей и материалов конденсатоотводчика DN.ru ST3232M-T Ду20 Ру63
