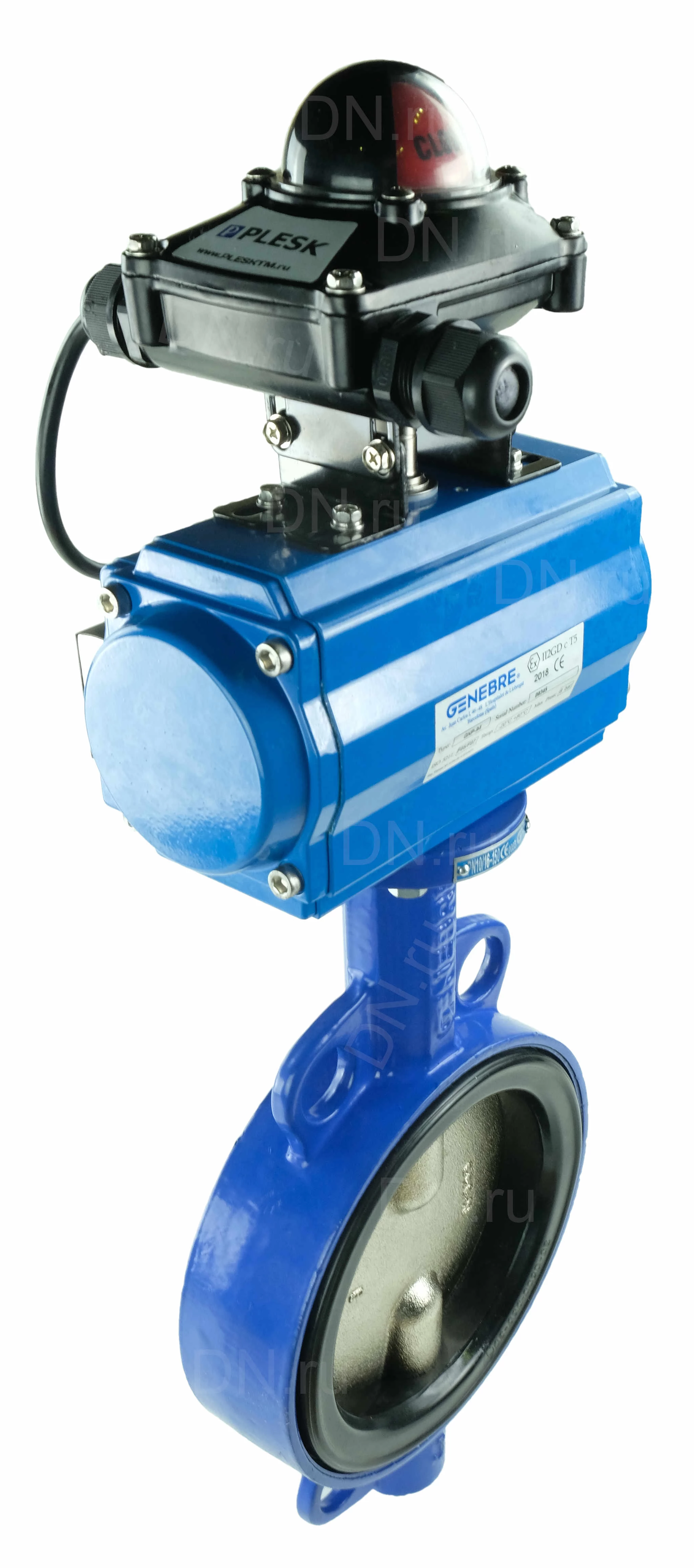

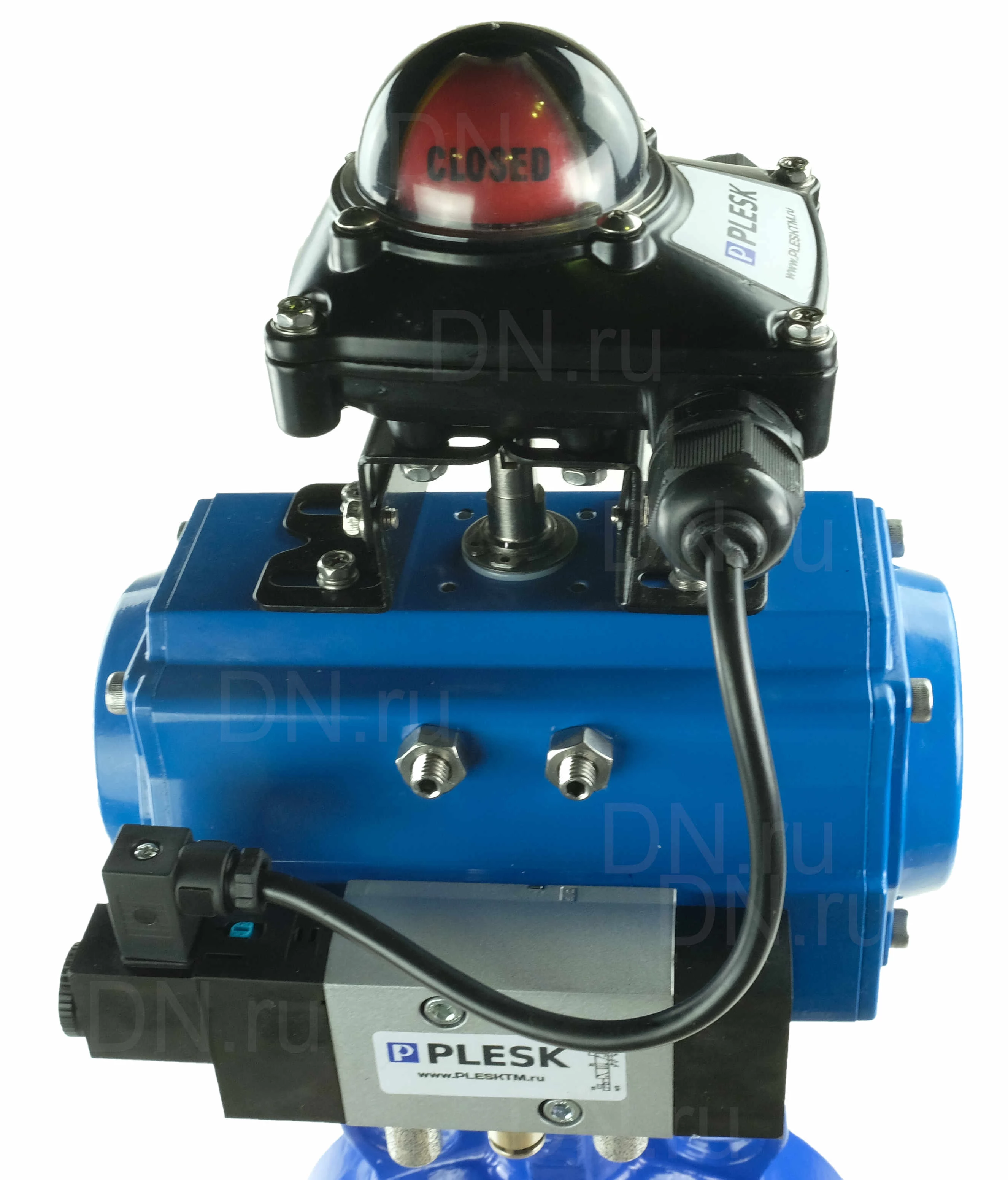

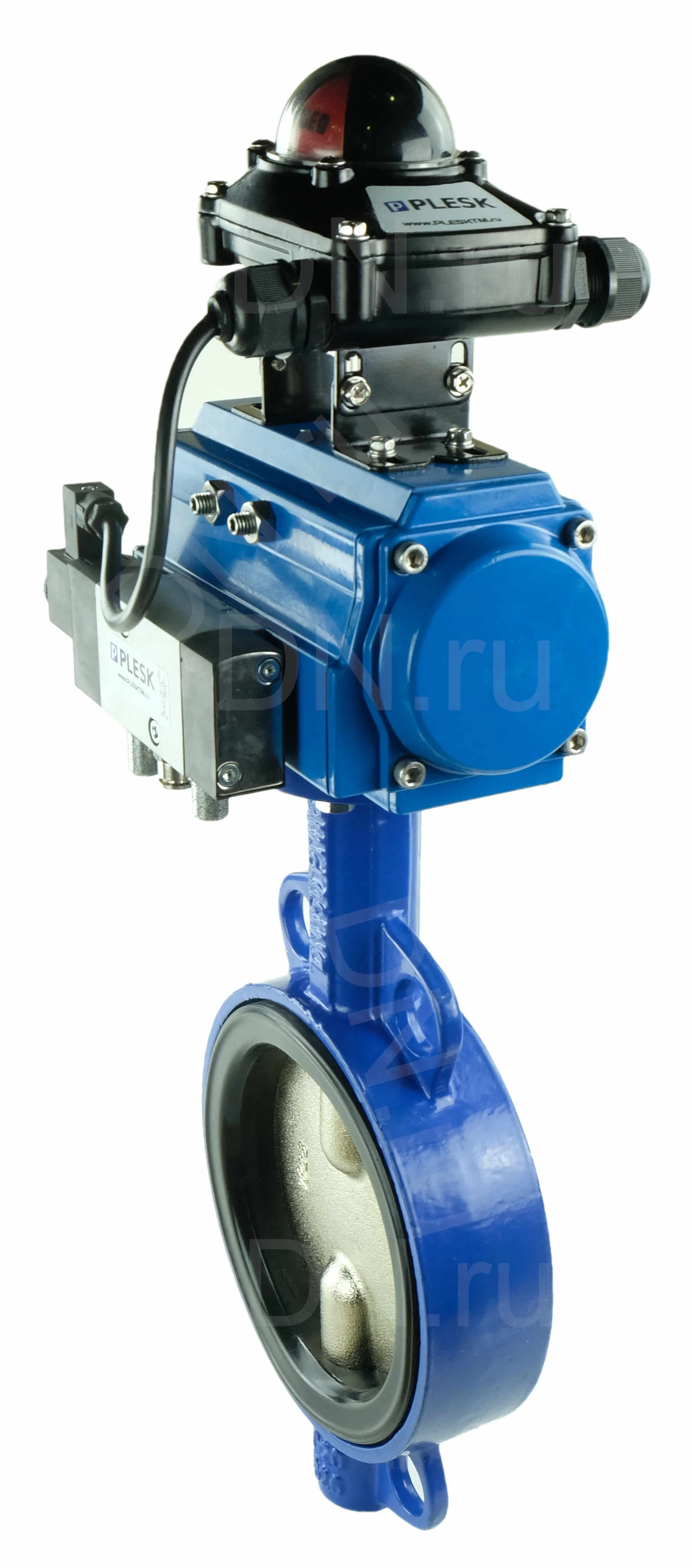

Затвор дисковый поворотный Genebre 2103 20 Ду250 Ру16 межфланцевый, корпус - чугун GG20, диск - чугун GGG40, уплотнение EPDM, с пневмоприводом 5800 162 GNP-300, с комплектом Р9107-8-10-00

Применение: отопление, водоснабжение. Рабочее давление: 16 бар. Рабочая температура: от -20 до + 120 °С Управление: Пневмопривод 5800. Монтаж привода: ISO 5211 – DIN 3337. Расстояние между фланцами: согласно норме UNE EN 558-1 серия 20 (DIN 3202 K1). Производство: Испания. Вес с приводом: 29,45 кг. Размеры затвора и фланцев: L=68 мм (строительная длина) F (ISO 5211)= F10 S=22 мм D=125 мм H=40 мм Момент Nm=180 Пневмопривод двойного действия 5800: Среда применения: воздух (сухой или влажный), не агрессивный газ или масло. Давление подачи воздуха: 2-8 бар. Рабочая температура: Стандарт = от -20 до + 80 °С Низкая = от -35 до + 80 °С Высокая = от -15 до + 150 °С Регулировка: Есть диапазон регулировки ± 5 ° для вращения на углол 90 °. Установка: В помещении или на открытом воздухе. Чертеж пневмопривода: Размеры пневмопривода Модель A B C D E F G H I J K L M N Z ? GNP14 GNP24 GNP44 GNP60 GNP94 GNP135 GNP198 GNP300 GNP513 GNP800 GNP1280 GNP1600 GNP2300 GNP2500 28,5 30 36 42 46 50 57,5 67,5 75 87 103 113 130 147 36,5 41,5 47 53 57 58,5 64 74,5 77 87 103 113 130 147 80 65,5 81 94 98,5 111 122,5 145,5 160,7 184 216 235,5 264 299 - 72 87,5 99,5 108,7 116,8 133 155 171,5 197 230 255 288 326 90 102 117,5 129,5 138,7 146,8 163 185 201,5 227 270 295 328 366 52 65 72 81 92 98 109,5 127,5 137,5 158 189 210 245 273 30 30 30 30 30 30 30 30 30 30 30 30 30 30 80 80 80 80 80 80 80 80 80 80 80/130 80/130 80/130 80/130 (Ф36)* (Ф36/Ф50)* (Ф42)* Ф50 Ф60 Ф60 Ф70 Ф70 Ф102 Ф102 (Ф125)* - - - (Ф42)* (Ф42)* (Ф50/Ф70)* Ф70 Ф70 Ф70 Ф102 Ф102 Ф125 Ф125 (Ф140)* Ф140 Ф140 Ф165 М5 М5/М6 М5 М6 М6 М6 М8 М8 М10 М10 М12 - - - М5 М5 М6/М8 М8 М8 М8 М10 М10 М12 М12 М16 М16 М16 М20 11 11 14 14 17 17 22 22 27 27 36 36 46 46 14 14 18 18 21 21 26 26 31 31 40 40 50 50 122 147 168 184 204 262 268 296 390 454 525 532 610 722 55 55 55 55 55 55 55 80 80 80 80 91 91 91 Схема подключения:
