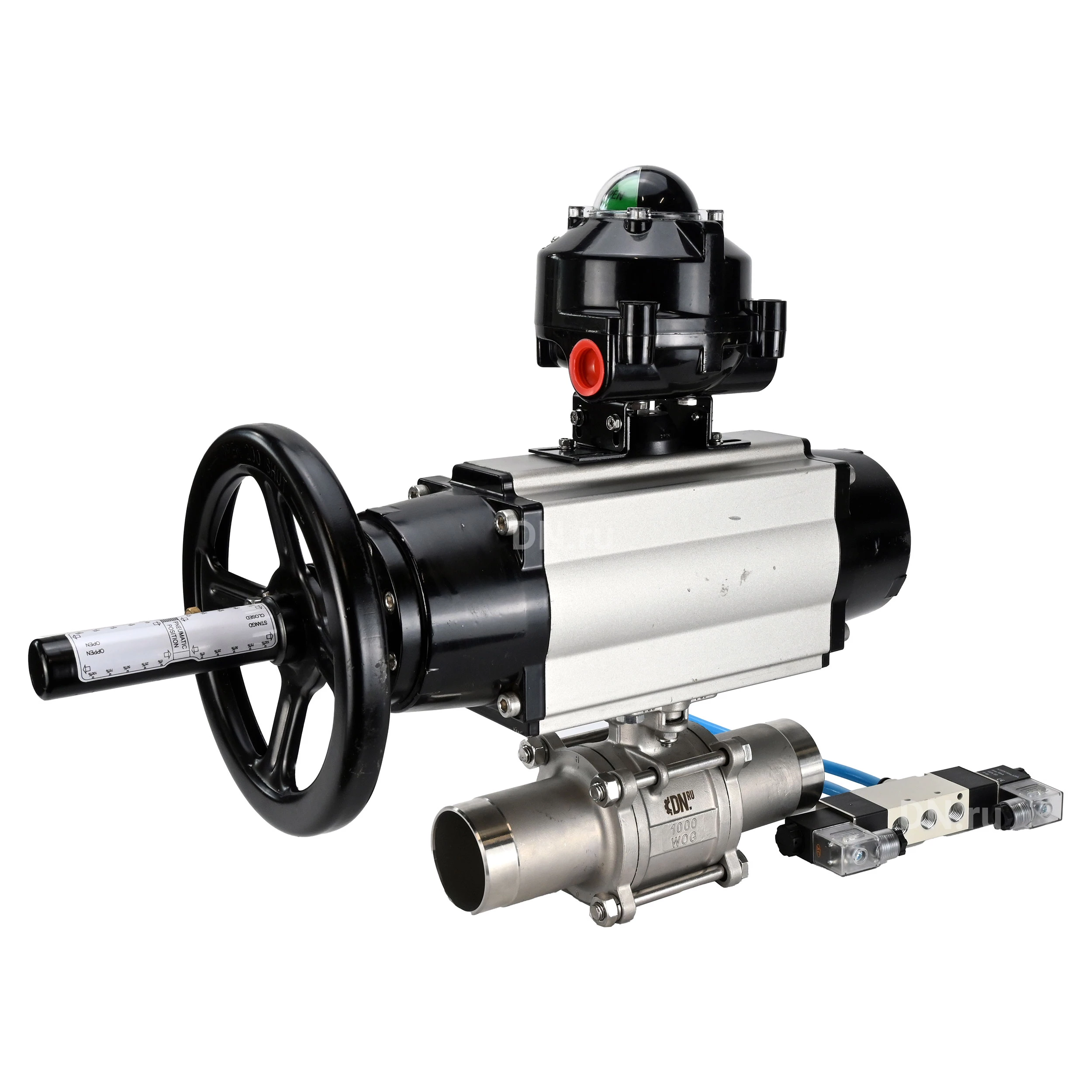

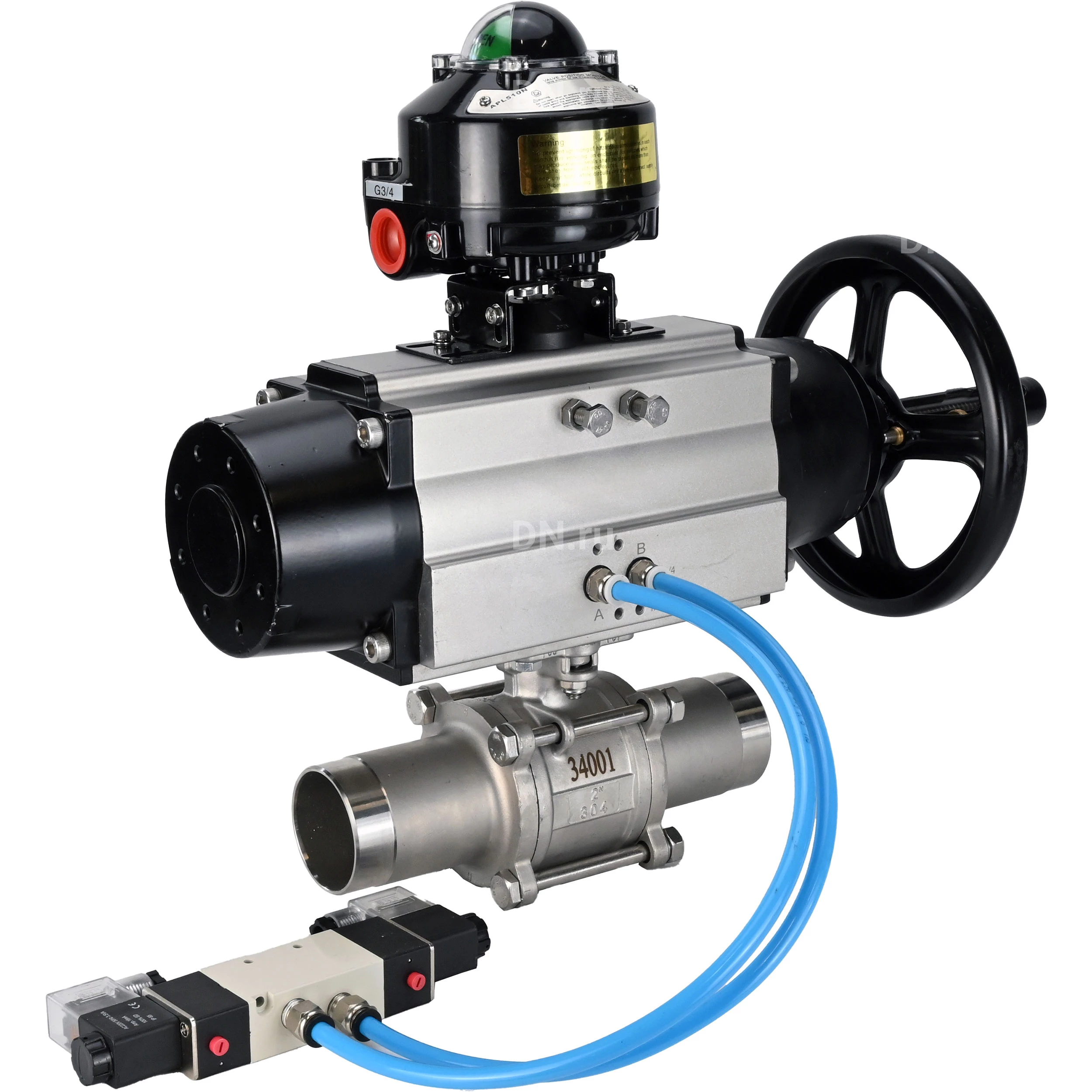

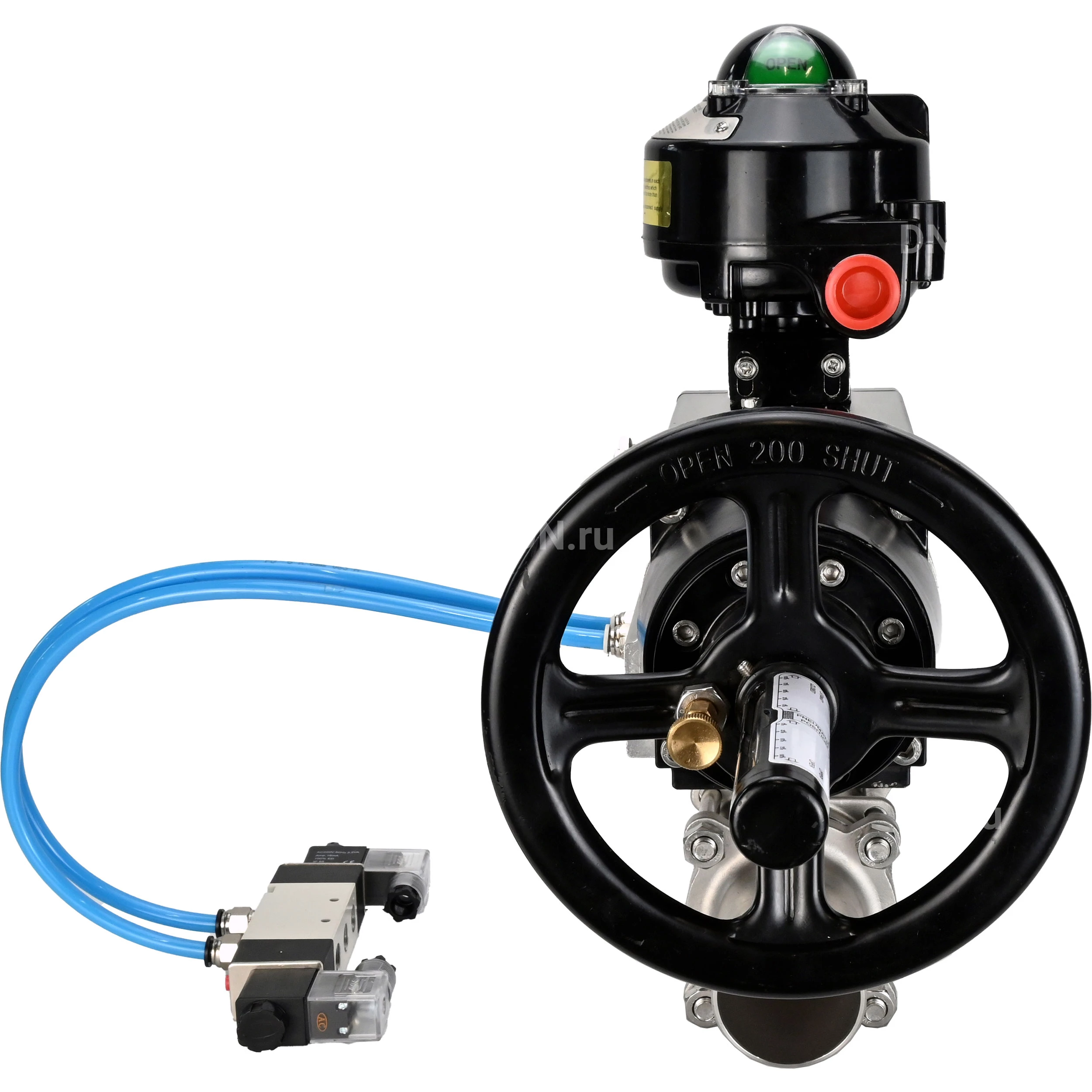

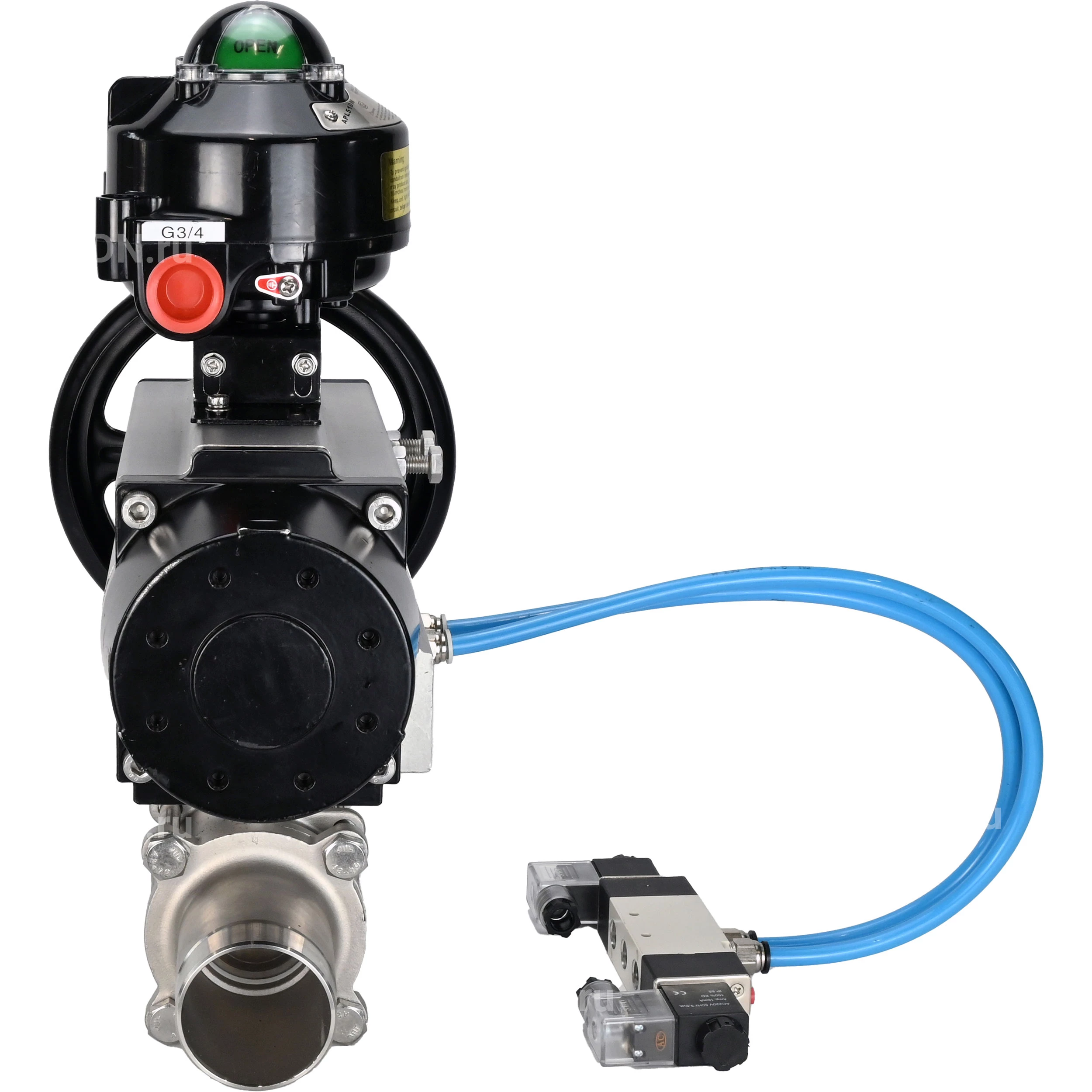

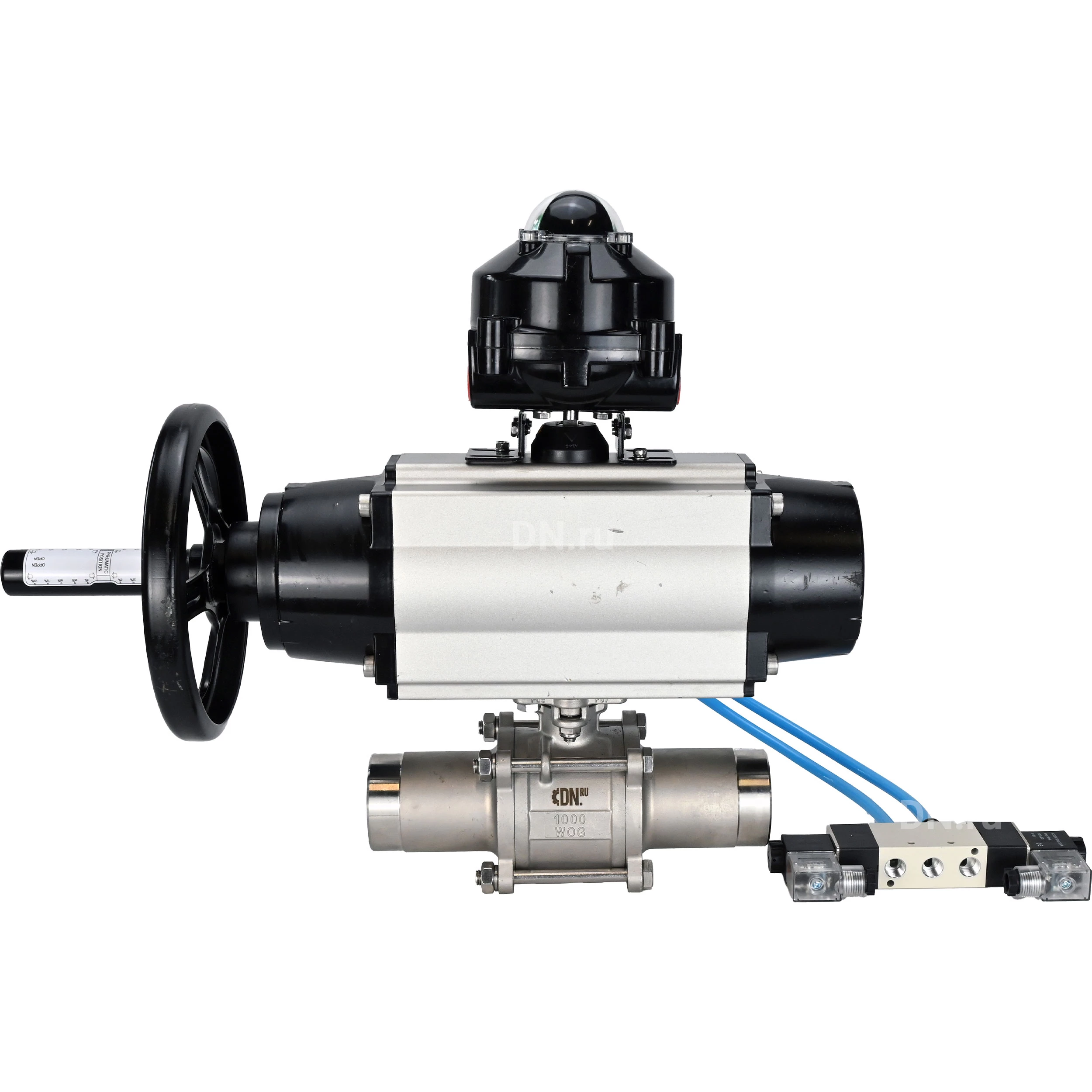

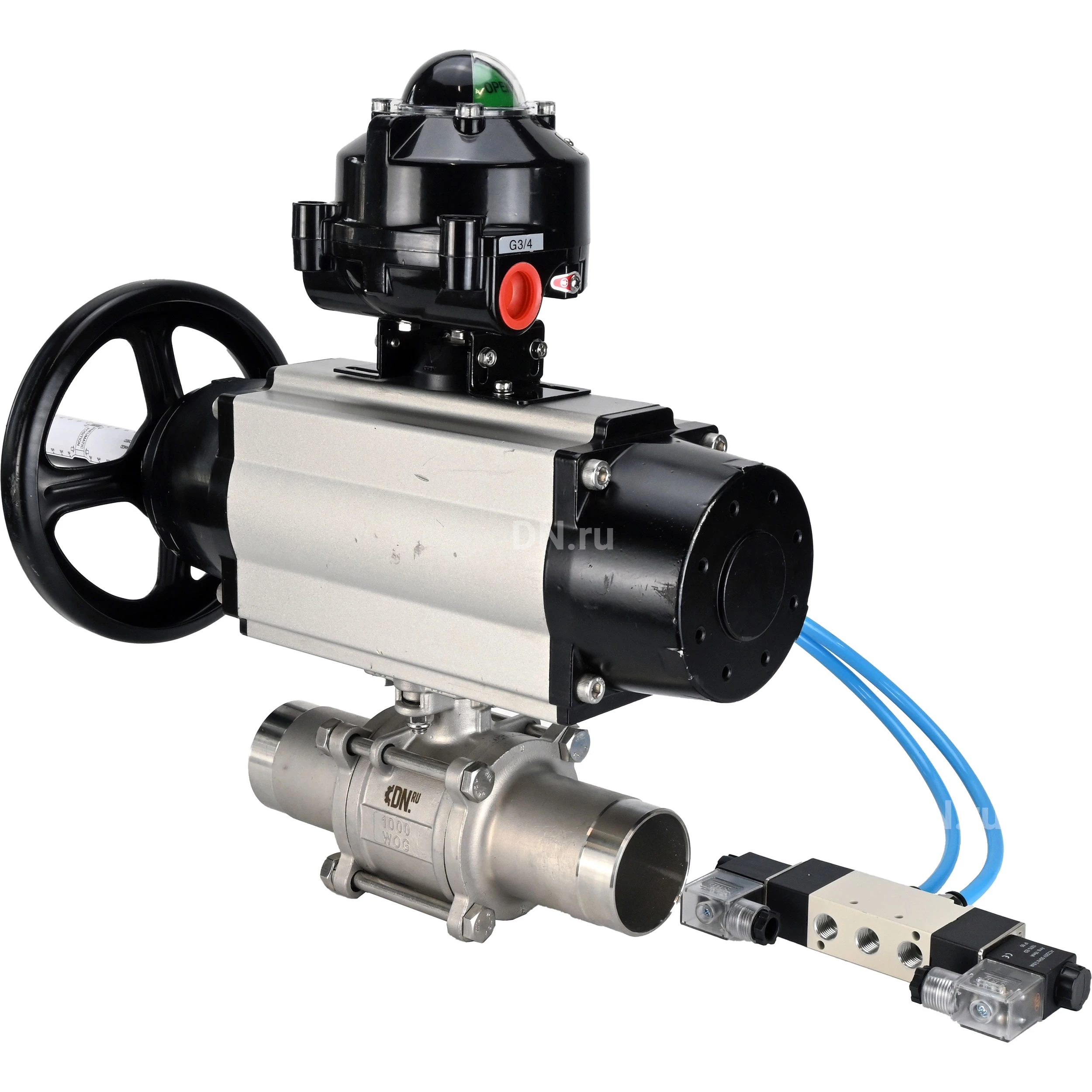

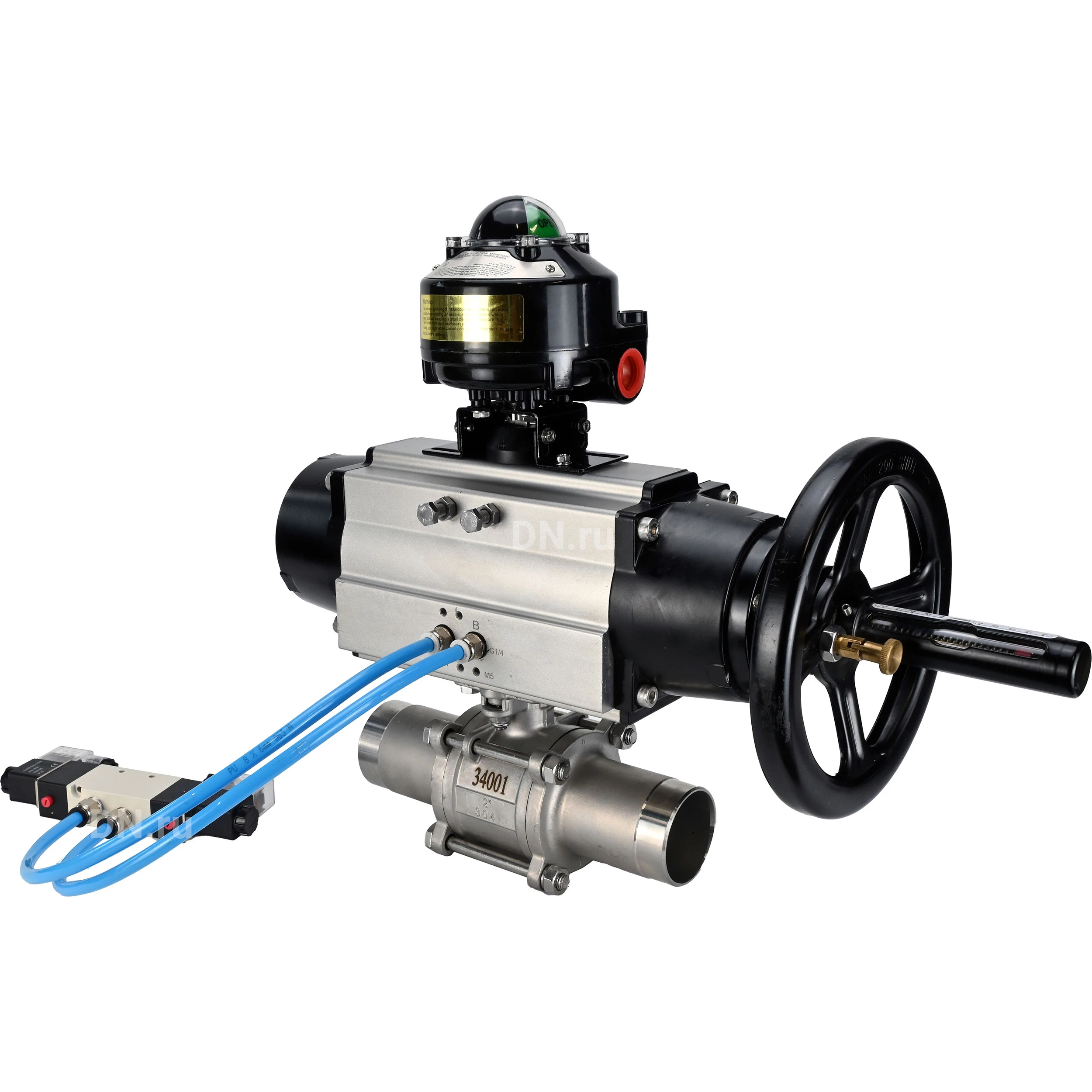

Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду100 Ру16, полнопроходной, трехсоставной, нержавеющая сталь 304, уплотнение - PTFE, под приварку, с пневмоприводом PA-DA-105-1, с пневмораспределителем 4V320-10 AC220V, БКВ APL-510N Ex

Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H LONG применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3131P(3pc)-FP-W-ISO-H LONG возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Пневматический привод DN.ru PA-DA-105-1 двойного действия предназначен для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие. Пневмораспределитель DN.ru 4V320-10 AC220V (подключение со шлангом) служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Блок концевых выключателей DN.ru APL-510N EX – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей. Технические параметры крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду100 Ру16 DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду100 Ру16 c пневмоприводом PA-DA-105-1 двойного действия, пневмораспределителем 4V320-10 AC220V (подключение со шлангом), БКВ APL-510N EX: Давление номинальное PN - 16 бар Диаметр номинальный DN - 100 мм Тип присоединения - под приварку Среда - вода, пар, нефтепродукты, нейтральные среды, газообразные среды Тип управления - С пневмоприводом Применение - водоснабжение, теплоснабжение, промышленность Проход шара крана - полнопроходной Температура рабочей среды - от -20°С до 180°С Присоединение - под приварку Управление - пневмопривод двойного действия Взрывозащита - есть Класс герметичности - A по ГОСТ 9544 Водоразборный - нет Тип устройства крана - двухходовой Тип ISO-фланца арматуры - F10 Размер вала арматуры (квадрат) - 22х22 мм Серия - BV3131P Страна производитель - Россия Вес - 30.2 кг Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду100 Ру16, полнопроходной, трехсоставной, нержавеющая сталь 304, уплотнение - PTFE, под приварку, с пневмоприводом PA-DA-105-1, с пневмораспределителем 4V320-10 AC220V, БКВ APL-510N Ex Габариты и размеры крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду100 Ру16 DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду100 Ру16 c пневмоприводом PA-DA-105-1 двойного действия, пневмораспределителем 4V320-10 AC220V (подключение со шлангом), БКВ APL-510N EX: Ду - 100 мм L - 326 мм D - 114.3 мм F - 153 мм L1 - 495 мм G - 138.4 мм Эскиз крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду100 Ру16 DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду100 Ру16 c пневмоприводом PA-DA-105-1 двойного действия, пневмораспределителем 4V320-10 AC220V (подключение со шлангом), БКВ APL-510N EX Таблица деталей и материалов крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду100 Ру16 DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду100 Ру16: № п/п Наименование детали Материал 1 Корпус нержавеющая сталь AISI 304 (аналог 08Х18Н10) 2 Боковой элемент (2 шт) нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Шар нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Уплотнение шара PTFE 5 Уплотнение штока PTFE 6 Втулка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 7 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10) 8 Шайба нерж. сталь 9 Гайка нержавеющая сталь А2-70 (аналог 08Х18Н10) 10 Болт нержавеющая сталь А2-70 (аналог 08Х18Н10) Эскиз деталей и материалов крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду100 Ру16 DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду100 Ру16 Технические параметры пневмопривода PA-DA-105-1 двойного действия: Тип пневмопривода - двойного действия Крутящий момент привода - 202 Нм Угол поворота привода - 90° Наличие ручного дублера - штурвал Взрывозащита корпуса - есть Длина пневмопривода - 495 мм Ширина пневмопривода - 121.5 мм Высота пневмопривода - 153 мм Тип ISO-фланца привода - F07/F10 Размер штока - 22х22 мм Пневмопривод DN.ru PA-DA-105-1 двойного действия Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1 двойного действия: №Наименование деталиМатериал 1Индикаторный винтABS (пластик) 2Индикатор положенияABS (пластик) 3Пружинный зажимНержавеющая сталь 304 4ШайбаНержавеющая сталь 304 5Внешняя шайбаИнженерный пластик 6Регулировочный винтНержавеющая сталь 304 7ГайкаНержавеющая сталь 304 8ШайбаНержавеющая сталь 304 9КорпусЭкструдированный алюминивый сплав 10ПоршеньЛитой под давлением алюминиевый сплав 11Уплотнительное кольцо поршняNBR 12Группа подшипниковИнженерный пластик 13Уплотнительное кольцо торцевой крышкиNBR 14Торцевая крышкаЛитой алюминиевый сплав, покрытый полиэфирной краской 15Винт крепежныйНержавеющая сталь 304 16Шайба внутренняяИнженерный пластик 17Уплотнительное кольцоNBR 18ПодшипникИнженерный пластик 19ФиксаторЛегированная сталь 20ШестерняЛегированная сталь 21ПодшипникИнженерный пластик 22Уплотнительное кольцоNBR Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1 двойного действия Технические параметры пневмораспределителя DN.ru 4V320-10 AC220V (подключение со шлангом) Тип пневмораспределителя - золотниковый Модель пневмораспределителя - 4V320-10 AC220V (подключение со шлангом) Материал корпуса - алюминевый сплав и технополимер Рабочее давление - 1.5 ÷ 8 бар Максимальное давление - 12 бар Напряжение питания - 220В Управление - двустороннее электромагнитное Рабочая среда - очищенный воздух (тонкость очистки 40 мкм) Частота срабатывания - 5 цикл/сек Вес - 1.2 кг Пневмораспределитель DN.ru 4V320-10 AC220V (подключение со шлангом) Технические параметры блока концевых выключателей DN.ru APL-510N EX Модель блока концевых выключателей - APL-510N EX Максимальное напряжение концевого выключателя - 250 Резьба кабельного ввода - 2 x NPT 3/4” Взрывозащита - есть Блок концевых выключателей DN.ru APL-510N EX Таблица деталей и материалов блока концевых выключателей DN.ru APL-510N EX: № п/п Деталь Материал 1 Визуальный индикатор ABS пластик / поликарбонат 2 Крышка визуального индикатора поликарбонат 3 Этикетка - 4 Винты крышки нержавеющая сталь 5 Крышка корпуса БКВ литье алюминия под давлением 6 Вал нержавеющая сталь 7 Концевые выключатели - 8 Кулачки (эксцентрики) поликарбонат 9 Корпус БКВ литье алюминия под давлением 10 Клеммник 11 Клемма заземления нержавеющая сталь 12 Отверстие (резьба) для кабельного ввода - 13 Кронштейн нержавеющая сталь Схема подключения блока концевых выключателей DN.ru APL-510N EX
