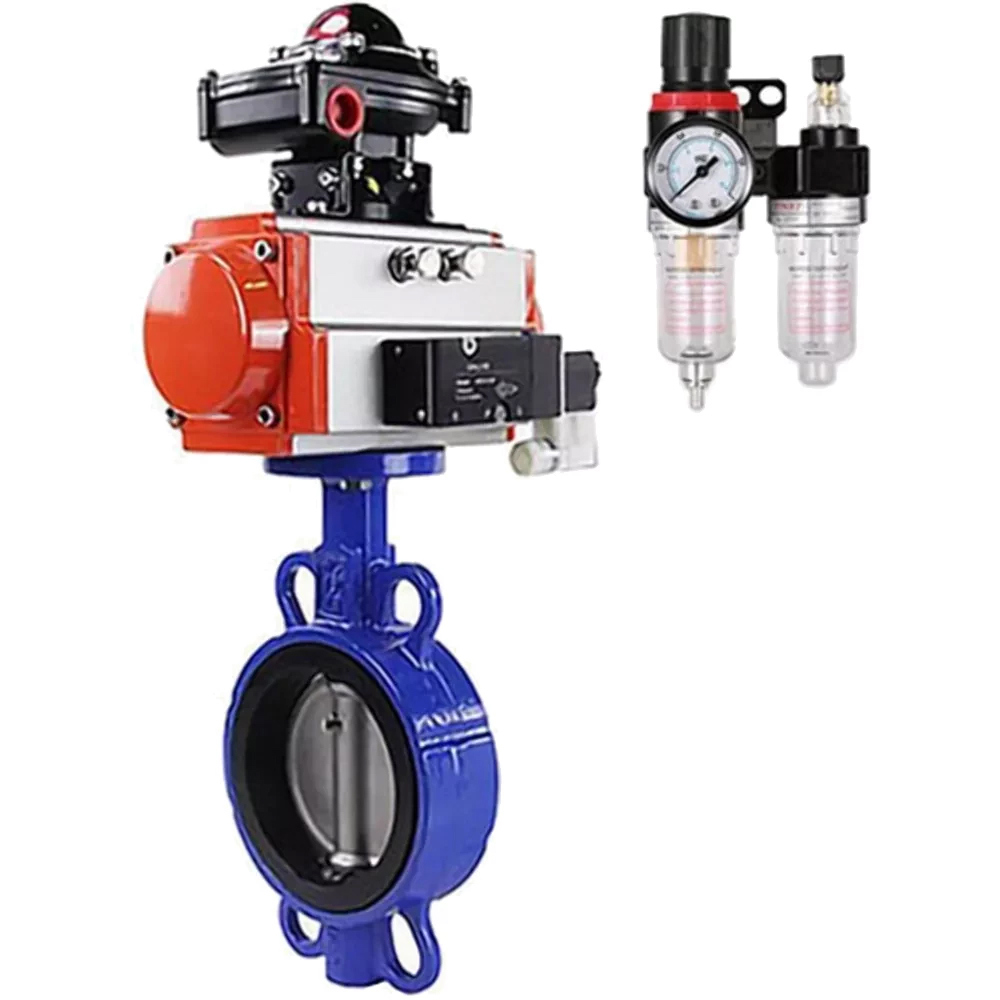

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду80 Ру16, корпус - чугун GGG50, диск - чугун GGG40, EPDM, с пневмоприводом PA-DA-083, с ручным дублером MON2-450-T28-ISO и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью

Затворы дисковые поворотные WBV1413E-2W-Fb PA-DA HDM YT-1000RSN с обратной связью предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.Привод пневматический DN.ru PA-DA-083 предназначен для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.Пневмопривод может быть установлен на различную четвертьоборотную арматуру согласно инструкции. Фланцы должны соответствовать iso 5211.Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода - стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО.Ручной дублер с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.Электропневматический поворотный позиционер используется для управления пневматическими приводами поворотного типа с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА. Функционирование позиционера основано на уравновешивании сил. Позиционер использует устройство типа сопло-заслонка и сервомеханизм обратной связи (систему пружин и рычагов) для приведения силы управления и силы обратной связи в равновесие при достижении пневмоприводом (клапаном) положения, соответствующего управляющему сигналу. Параметры затвора DN.ru WBV1413E-2W-Fb-H Ду80 с пневмоприводом DN.ru модель PA-DA-083, с ручным дублером MON2-450-T28-ISO, с электропневматическим позиционером DN.ru YT-1000RSN с обратной связью: Диаметр номинальный DN - 80 мм Давление номинальное PN - 16 бар Тип управления - пневмопривод Тип присоединения - межфланцевый Бренд - DN.ru Класс материала корпуса - чугун Наличие пневмораспределителя - нет Выходной крутящий момент - 25 Нм Температура рабочей среды - от -20℃ до +120℃ Температура окружающей среды - от -20℃ до +100℃ Климатическое исполнение - УХЛ4 Цвет затвора - Синий Степень защиты корпуса - IP65 Наличие блока концевых выключателей - нет Наличие электропневматического позиционера - с обратной связью Тип электропневмопозиционера - Двухсторонний Класс герметичности по ГОСТ 9544-2015 - "A" Тип уплотнения - EPDM Вес запорной арматуры - 2.9 кг Тип ISO-фланца арматуры - F05 Размер штока - 9х9 мм Страна производитель затвора - Россия Примечание - на горизонтальных трубопроводах не рекомендуется установка вертикально - ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх. Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду80 Ру16, корпус - чугун GGG50, диск - чугун GGG40, EPDM, с пневмоприводом PA-DA-083, с ручным дублером MON2-450-T28-ISO и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью Габаритные и установочные размеры затвора DN.ru WBV1413E-2W-Fb-H Ду80 с пневмоприводом PA-DA-083, с ручным дублером MON2-450-T28-ISO, с электропневматическим позиционером DN.ru YT-1000RSN с обратной связью: Dу - 80 мм L - 46 мм D1 - 103 мм A - 160 мм B - 95 мм H - 167.5 мм С - 128.7 мм М - 240.5 мм J - 135 мм I - 115 мм ØК - 200 мм Габаритные и установочные размеры затвора DN.ru WBV1413E-2W-Fb-H Ду80 с пневмоприводом PA-DA-083, с ручным дублером MON2-450-T28-ISO, с электропневматическим позиционером DN.ru YT-1000RSN с обратной связью Материалы деталей затвора DN.ru WBV1413E-2W-Fb-H Ду80: № Наименование Материал 1 Корпус чугун GGG50 (аналог ВЧ50) 2 Манжета EPDM 3 Диск чугун GGG40 (аналог ВЧ40) 4 Шток нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13) 5 Шпилька нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 6 Втулка NBR 7 Уплотнительное кольцо NBR 8 Пластина фиксирующая углеродистая сталь Эскиз деталей и материалов затвора DN.ru WBV1413E-2W-Fb-H Ду80 Характеристики пневмопривода DN.ru PA-DA-083: Крутящий момент - 94 Нм Тип ISO-фланца - F05, F07 Размер штока - 17х17 мм Тип пневмопривода - двойного действия Рабочее давление пневмопривода - 6 бар Угол поворота привода - 90° Диапазон регулировки привода - 5° Датчик обратной связи - 4-20 мА Наличие ручного дублёра - штурвал Вес привода - 3.1 кг Страна производитель - Китай Пневмопривод DN.ru PA-DA-083 Параметры электропневматического позиционера DN.ru YT-1000RSN с обратной связью: Тип действия - Двухсторонний Обратная связь - 4-20 мА Входной сигнал управления - 4-20 мА Резьба подключения сжатого воздуха - 1/4" Кабельный ввод - G1/2" Линейность - ±1.0% F.S Гистерезис - ±1.0% F.S Чувствительность - ±0.5% F.S Повторяемость - ±0.5% F.S Расход сжатого воздуха - 3 л/мин (при давлении 1,4 бар) Расход воздуха на выходе - 80 л/мин (при давлении 1,4 бар) Вес - 2.8 кг Электропневматический позиционер DN.ru YT-1000RSN с обратной связью
