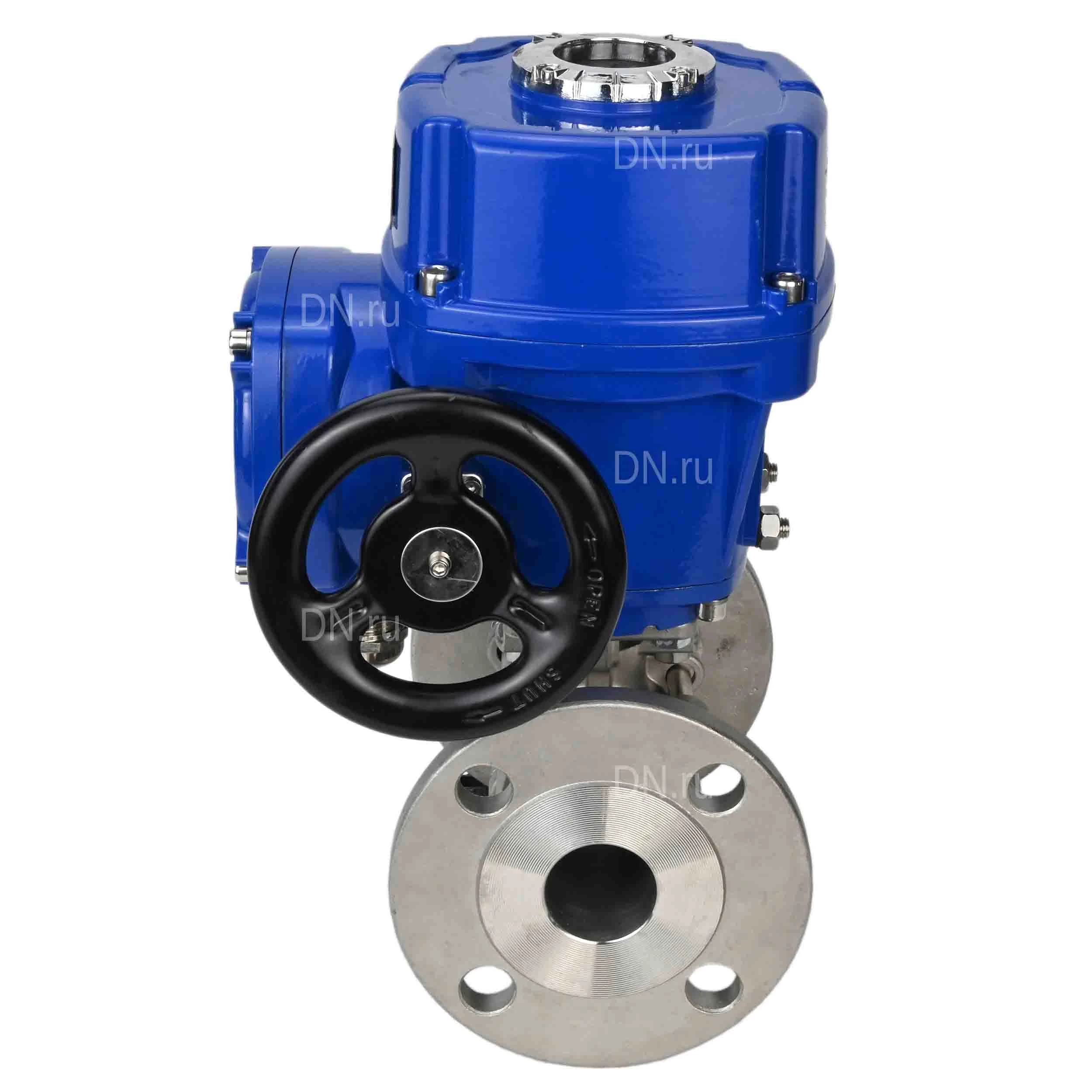

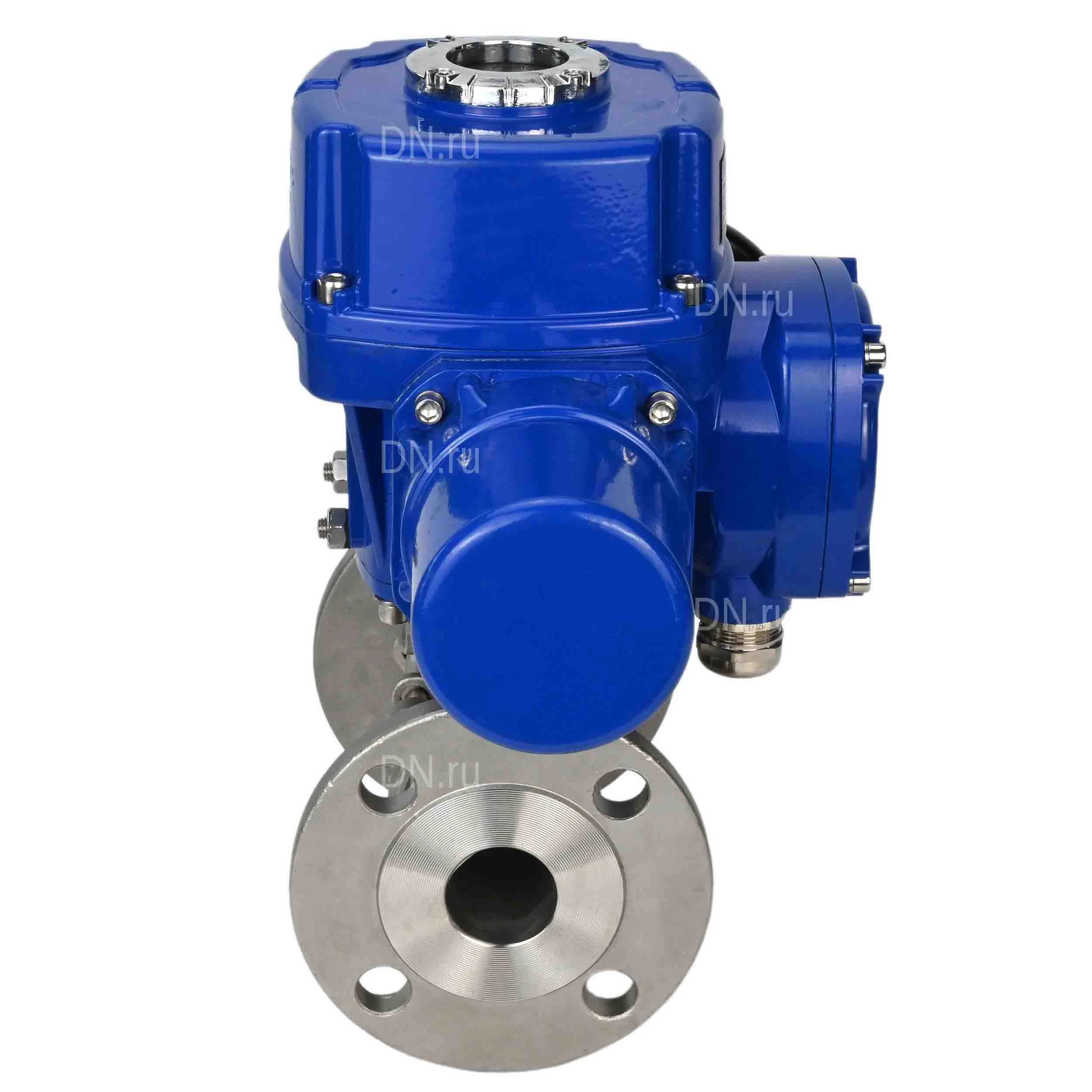

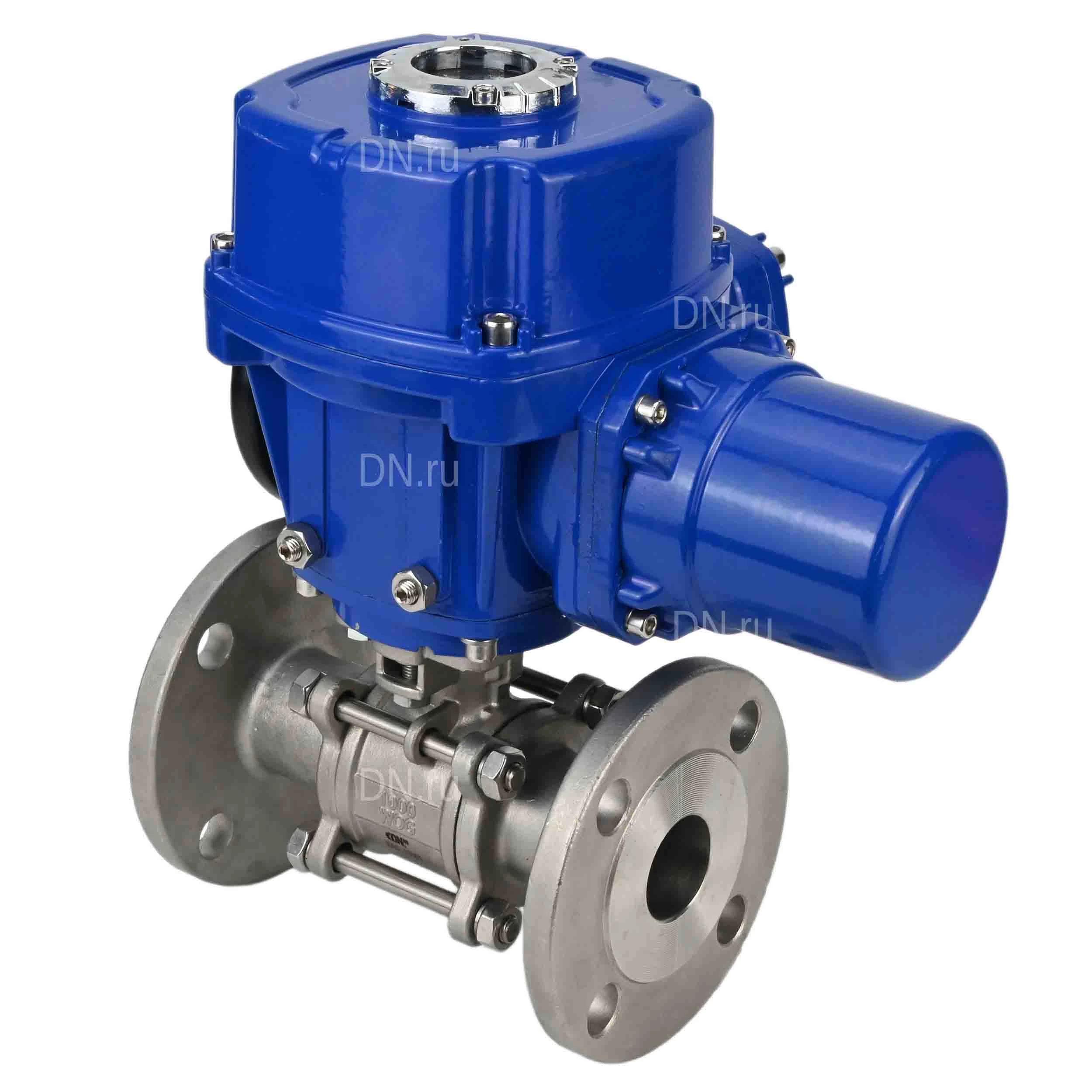

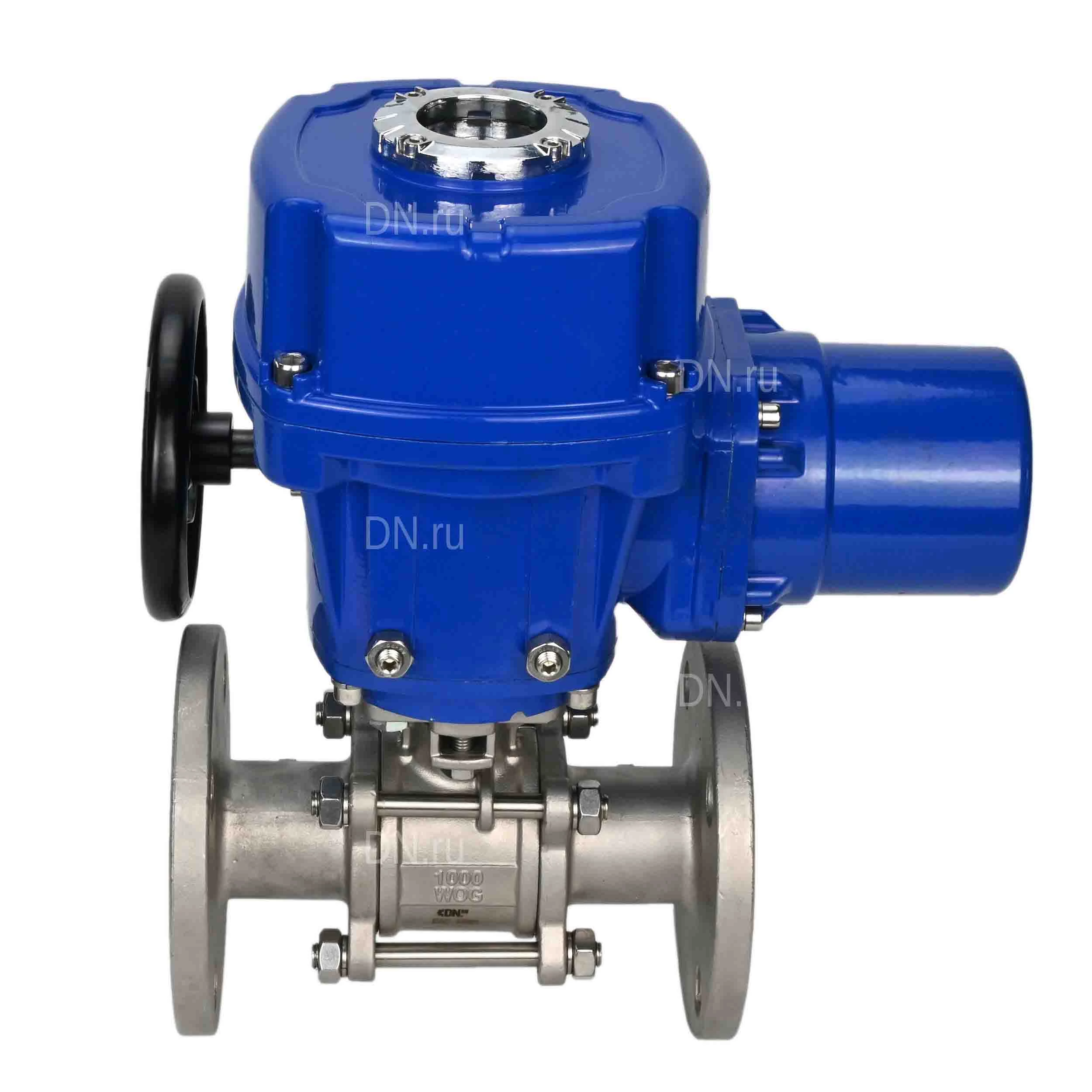

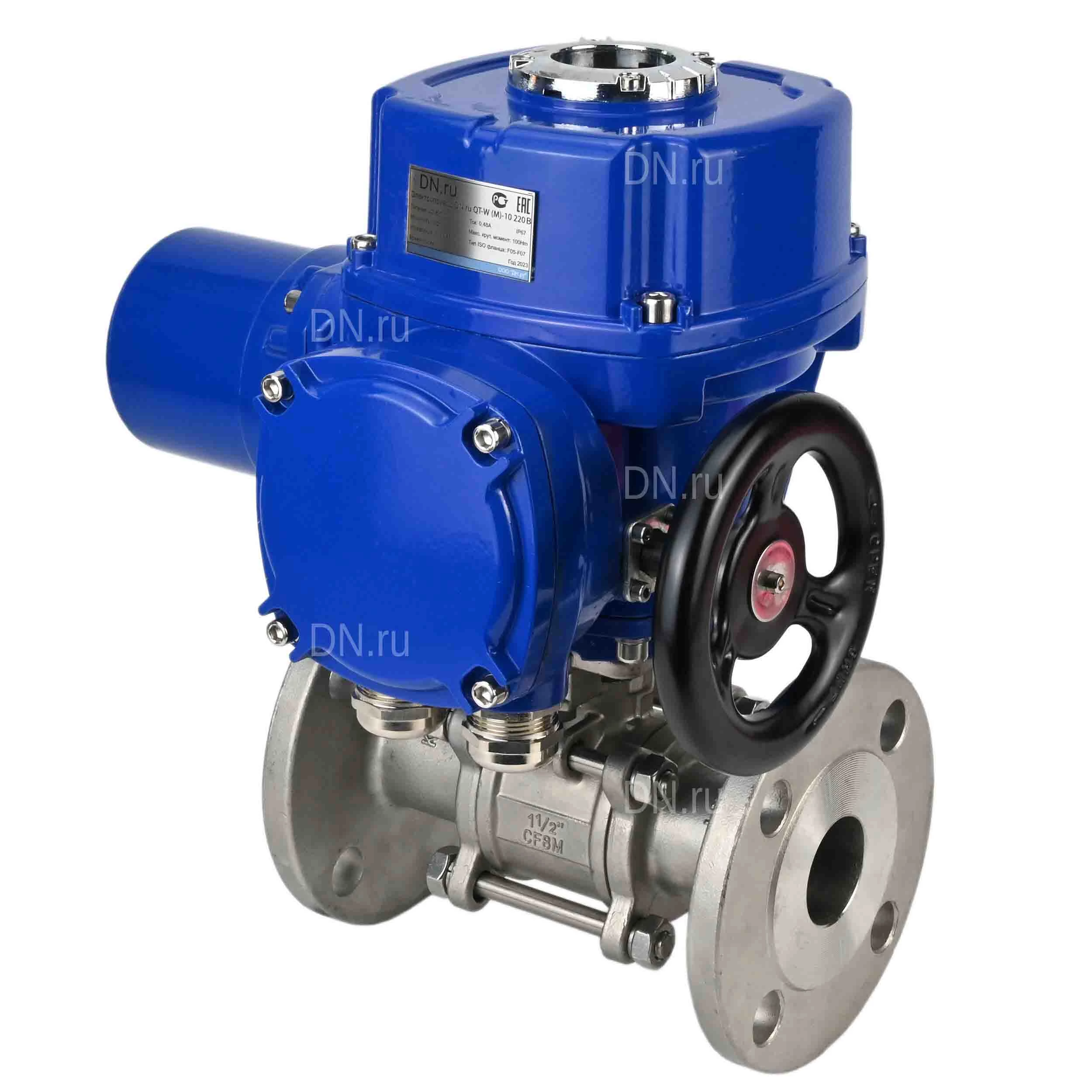

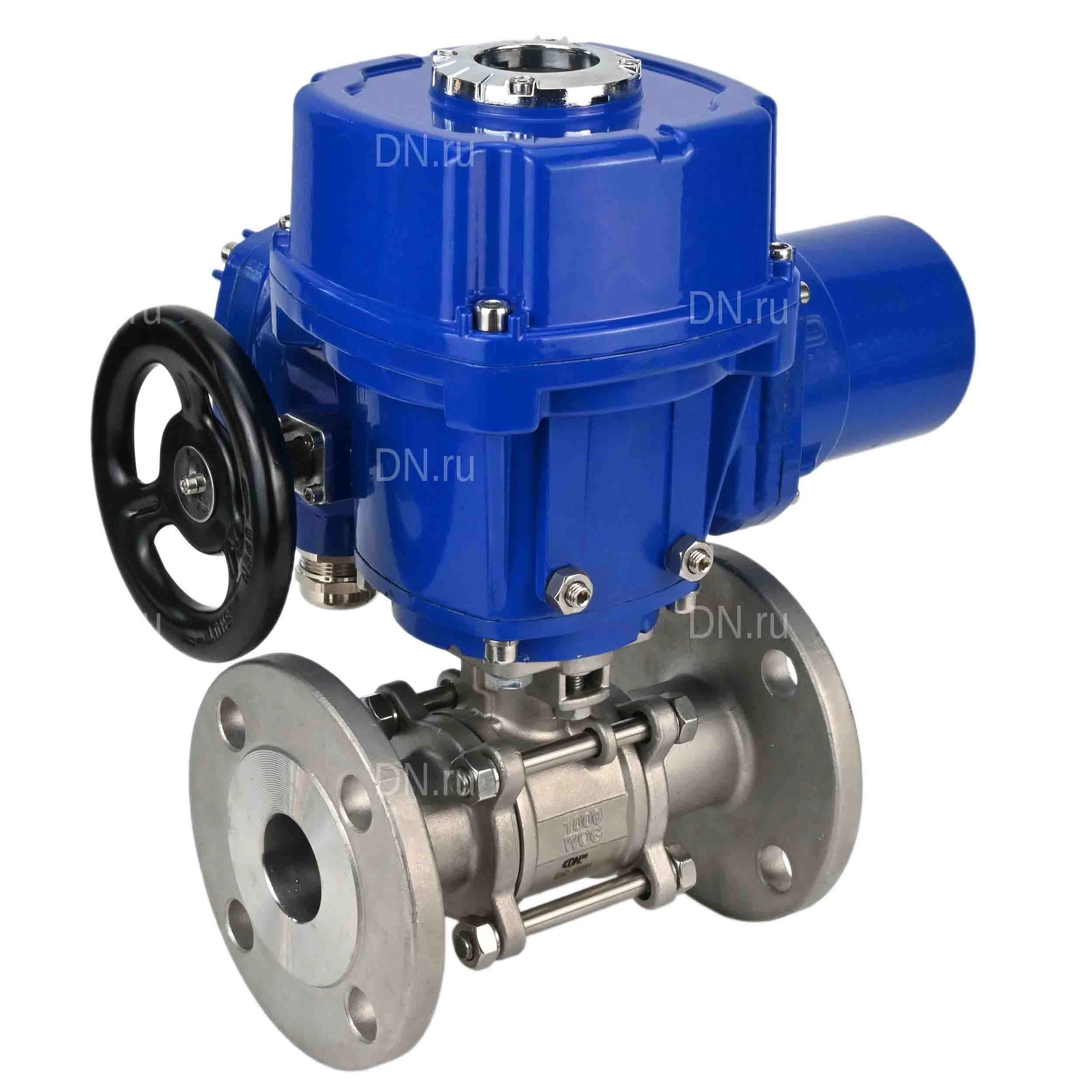

Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду40 Ру40 трехсоставный из нержавеющей стали SS304, фланцевый, уплотнение - PTFE, полнопроходной, с 1/4-оборотным электроприводом DN.ru QT-N-005M-O2-380VAC-У1

Краны шаровые DN.ru BV3131P(3pc)-FP-F-ISO-H применяются в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Электроприводы четвертьоборотные DN.ru предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д. Технические параметры крана шарового DN.ru BV3131P(3pc)-FP-F-ISO-H QT-N-M-O2-380VAC-У1 Ду40 Ру40: Диаметр номинальный DN - 40 мм Давление номинальное PN - 40 бар Класс герметичности по ГОСТ 9544-2015 - "A" Тип ISO-фланца арматуры - F05, F07 Размер вала арматуры (квадрат) - 14х14 мм Крутящий момент на валу - 21 Нм Тип уплотнения - PTFE / Фторопласт / Тефлон Присоединение - фланцевое Тип устройства крана - двухходовой Проход шара крана - полнопроходной Водоразборный кран - нет Тип управления - электропривод 380В Температура рабочей среды: от -20 до +180 °C Среда - вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды Средний ресурс - 60000 циклов открытия/закрытия Страна производитель - Россия Область применения - водоснабжение, теплоснабжение, Пневматические системы Срок службы - 10 лет Вес - 14.065 кг Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду40 Ру40 трехсоставный из нержавеющей стали SS304, фланцевый, уплотнение - PTFE, полнопроходной, с 1/4-оборотным электроприводом DN.ru QT-N-005M-O2-380VAC-У1 Габаритные и установочные размеры крана шарового DN.ru BV3131P(3pc)-FP-F-ISO-H QT-N-M-O2-380VAC-У1 Ду40 Ру40: L±1.5 - 200 мм D - 150 мм L1 - 215 мм H - 281 мм Эскиз крана шарового DN.ru BV3131P(3pc)-FP-F-ISO-H QT-N-M-O2-380VAC-У1 Ду40 Ру40 Материалы деталей крана шарового DN.ru BV3131P(3pc)-FP-F-ISO-H QT-N-M-O2-380VAC-У1 Ду40 Ру40: № п/п Наименование детали Материал Количество 1 Корпус нержавеющая сталь CF8 /AISI 304 (аналог 08Х18Н10) 1 2 Шар затворный нержавеющая сталь AISI 304 (аналог 08Х18Н10) 1 3 Болт нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 4~6 4 Гайка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 6~12 5 Уплотнение PTFE 1 6 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10) 1 7 Сальник нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 1 8 Крышка нержавеющая сталь CF8 /AISI 304 (аналог 08Х18Н10) 2 9 Седельные кольца PTFE 2 10 Упорная шайба PTFE 1 11 Гайка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 1 12 Рукоятка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 1 13 Оболочка рукоятки ПВХ 1 14 Стопор нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 1 Эскиз деталировки крана шарового DN.ru BV3131P(3pc)-FP-F-ISO-H QT-N-M-O2-380VAC-У1 Ду40 Ру40 Технические параметры электропривода DN.ru QT-N-M-O2-380VAC-У1: Тип электропривода - Четвертьоборотный Крутящий момент привода - 50 Нм Напряжение питания - 380В Напряжение питания концевых выключателей - 380В Номинальный потребляемый ток - 0.35 А Мощность электродвигателя - 25 Вт Время цикла открытия/закрытия - 30 сек. Степень защиты корпуса - IP67 Взрывозащита корпуса - нет Длина электропривода - 310 мм Ширина электропривода - 215 мм Высота электропривода - 281 мм Страна производитель - Китай Тип ISO-фланца привода - F05, F07 Размер штока - 17х17 мм Вес привода - 7.6 кг Электрическая схема подключения QT-N-M-O2-380VAC-У1
