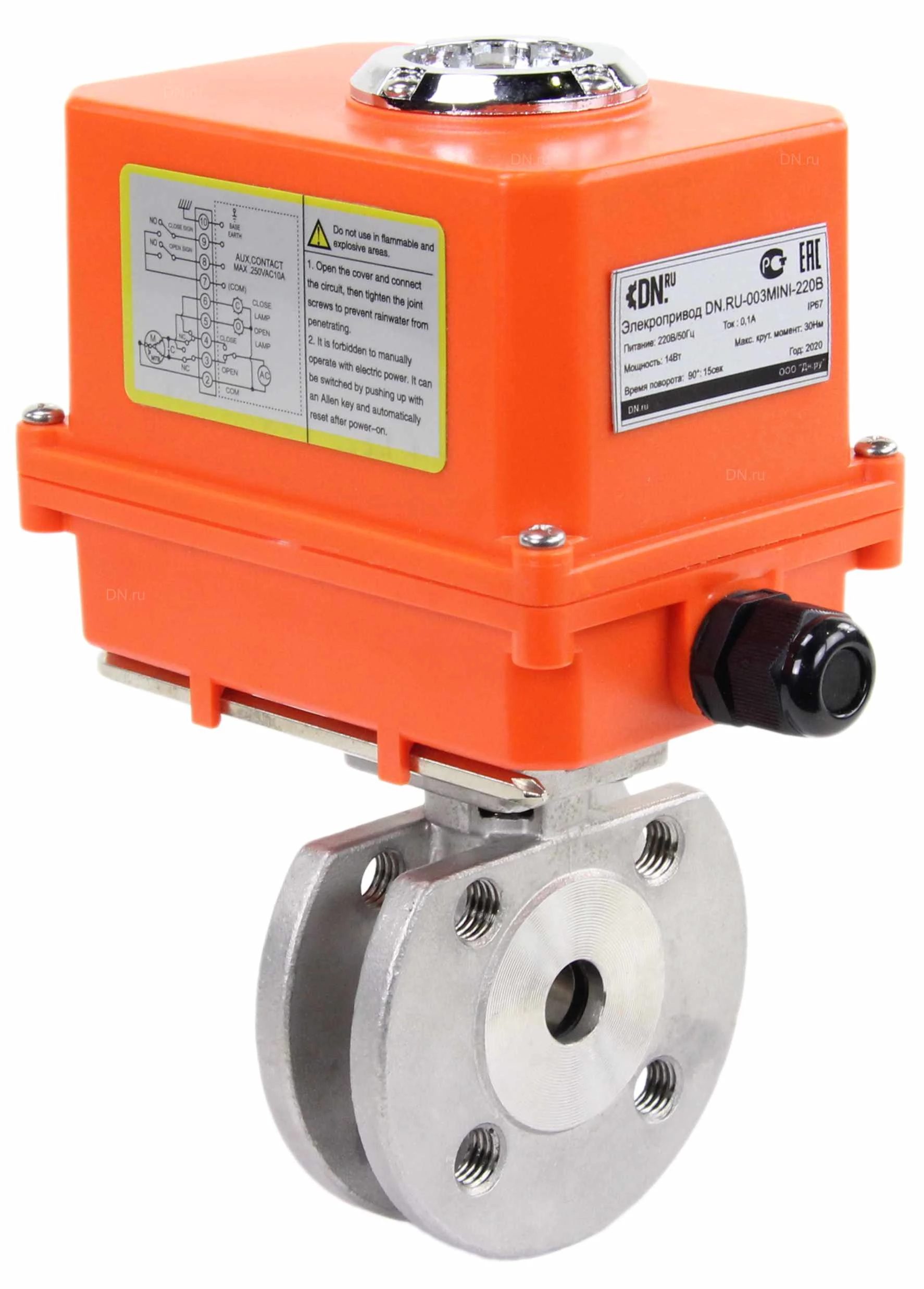

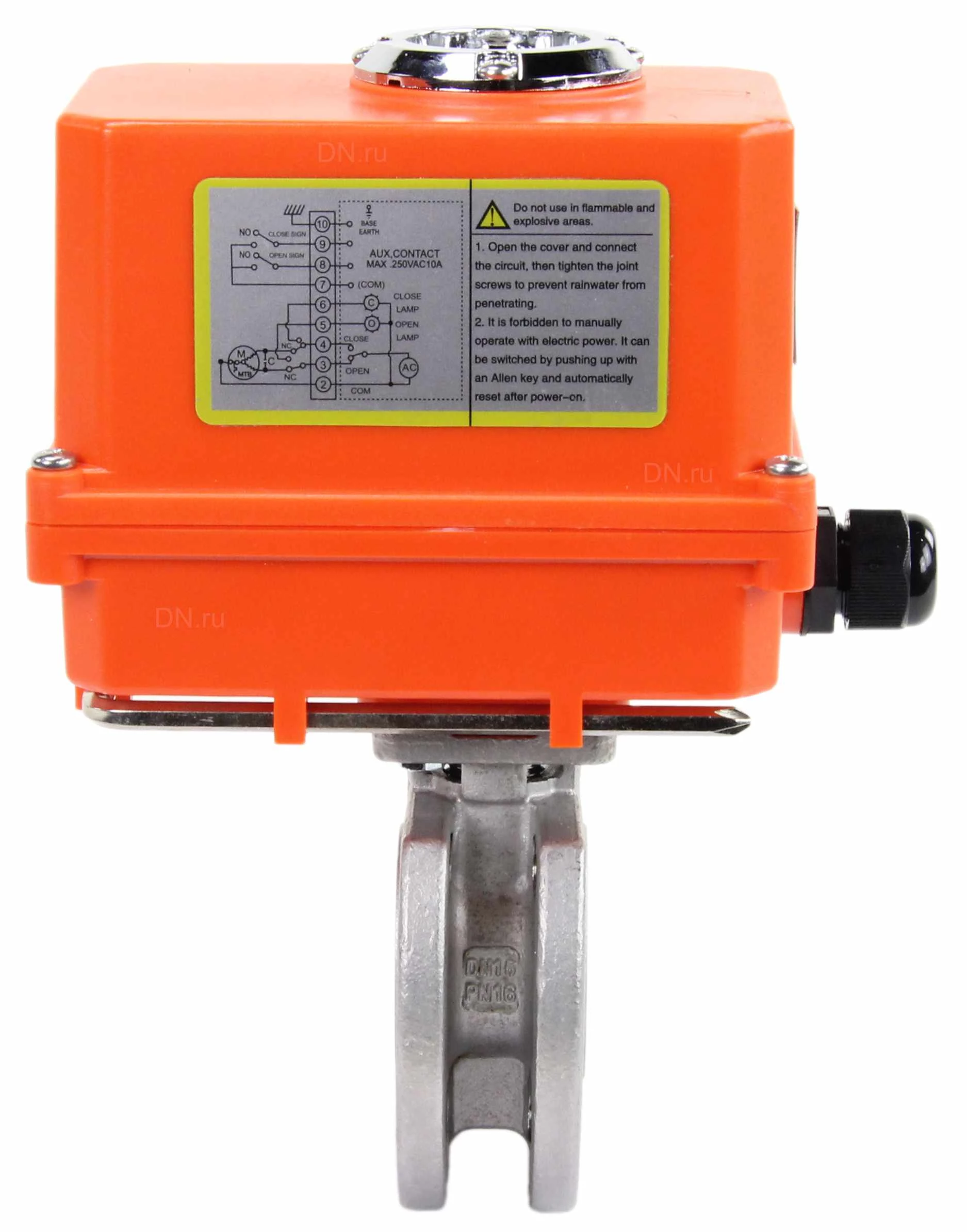

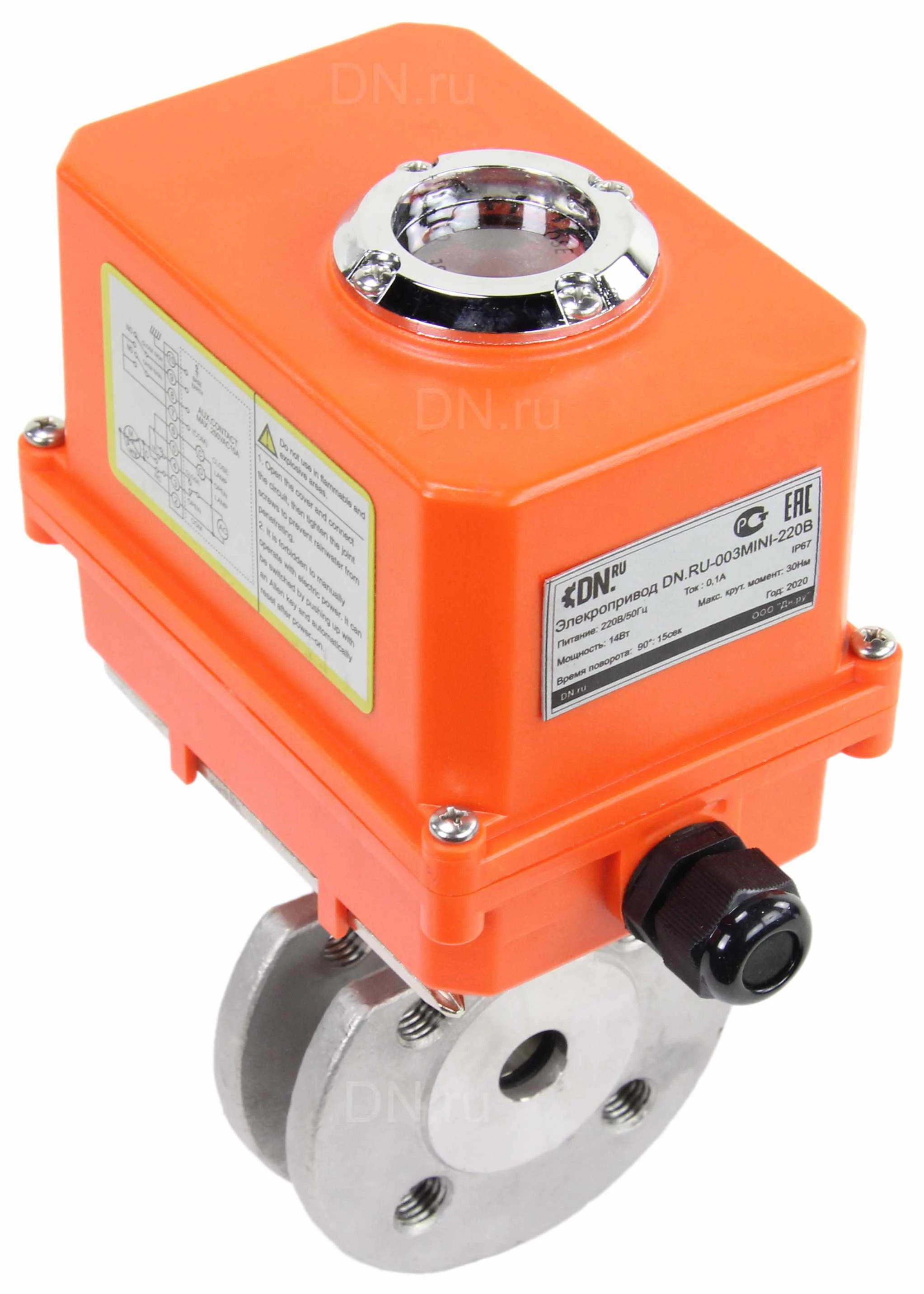

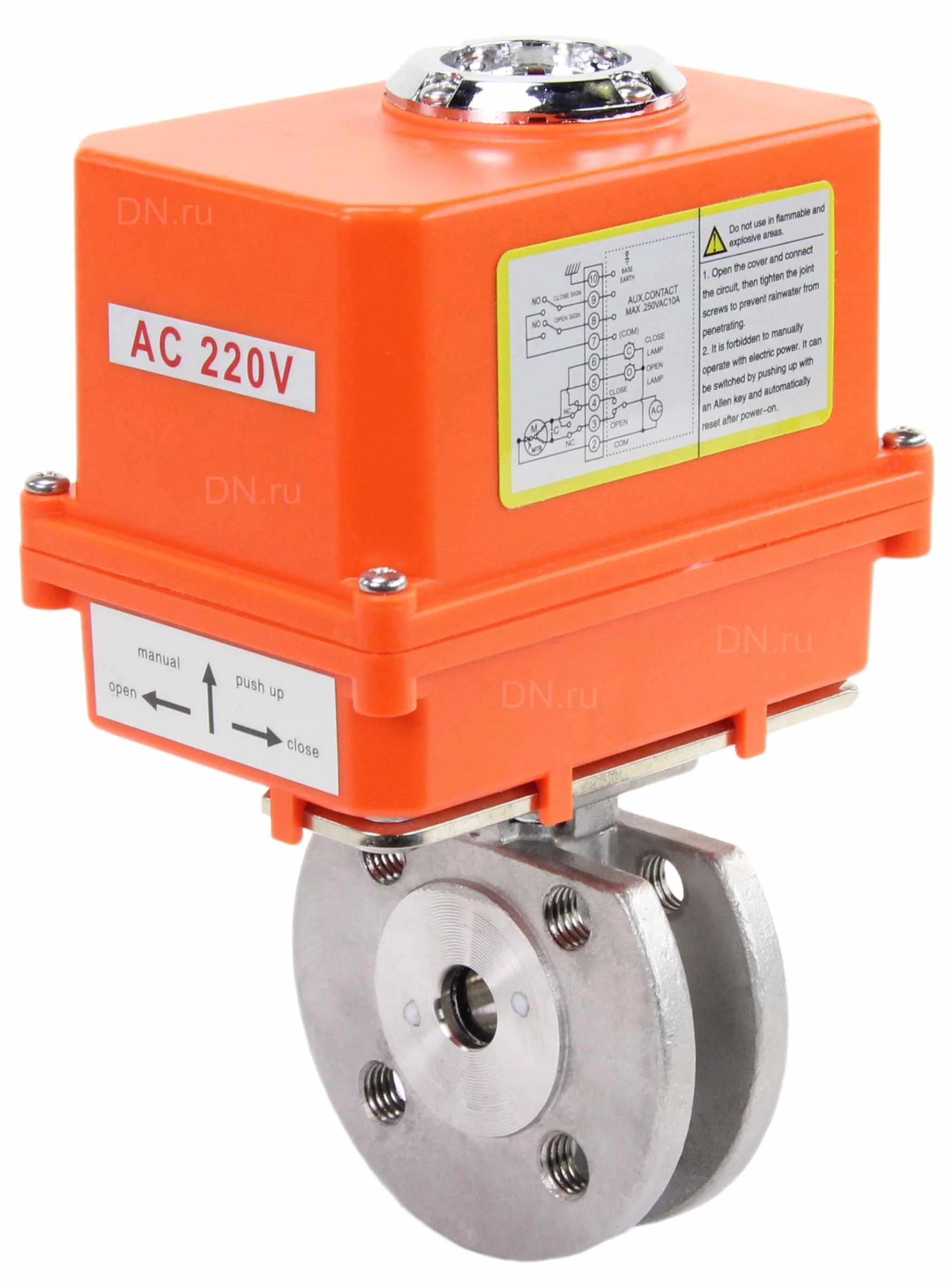

Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду15 Ру16, корпус - сталь 316, уплотнение - PTFE, полнопроходной, межфланцевый с электроприводом DN.ru QT-N-003EM-O1-220VAC-У1 MINI

Кран шаровый DN.ru BV3232P-FP-Fb-ISO-H Ду15 применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами.Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.Привод DN.ru QT-N-003EM-O1-220VAC-У1 MINI предназначен для автоматизации процесса управления промышленной арматурой. Все внутренние и внешние детали пневмопривода имеют антикоррозийное покрытие. Параметры крана шарового DN.ru BV3232P-FP-Fb-ISO-H Ду15 Ру16 с электроприводом DN.ru QT-N-003EM-O1-220VAC-У1 MINI Диаметр номинальный DN - 15 мм Давление номинальное PN - 16 бар Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н14М2 Тип ISO-фланца арматуры - F03, F05 Размер вала арматуры (квадрат) - 9х9 мм Крутящий момент на валу - 3.5 Нм Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н13М2 Тип уплотнения - PTFE / Фторопласт / Тефлон Присоединение - межфланцевое Тип устройства крана - двухходовой Проход шара крана - полнопроходной Водоразборный кран - нет Наличие спускника - нет Тип управления - электропривод 220В Температура окружающей среды: от - 50 до +200 °C Среда - вода, воздух, пар, масла, вода техническая, нефть Страна производитель привода - Китай Область применения - теплоснабжение Вес - 3.1 кг Страна производитель - Россия Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду15 Ру16, корпус - сталь 316, уплотнение - PTFE, полнопроходной, межфланцевый с электроприводом DN.ru QT-N-003EM-O1-220VAC-У1 MINI Габаритные и установочные размеры крана шарового DN.ru BV3232P-FP-Fb-ISO-H Ду15 Ру16 с электроприводом DN.ru QT-N-003EM-O1-220VAC-У1 MINI d - 15 мм D2 - 45 мм L - 42 мм L1 - 123 мм Эскиз габаритные и установочные размеры крана шарового DN.ru BV3232P-FP-Fb-ISO-H Ду15 Ру16 с электроприводом DN.ru QT-N-003EM-O1-220VAC-У1 MINI Таблица деталей и материалов крана шарового DN.ru BV3232P-FP-Fb-ISO-H Ду15 Ру16 № п/п Детали Материал 1 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Стопорное кольцо нержавеющая сталь AISI 304 (аналог 08Х18Н10) 5 Упорная шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10) 6 Шайба сальника нержавеющая сталь AISI 304 (аналог 08Х18Н10) 7 Сальник PTFE 8 Упорная прокладка PTFE 9 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 10 Крышка шара нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 11 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 12 Уплотнение шара PTFE 13 Прокладка PTFE 14 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) Эскиз деталей и материалов крана шарового DN.ru BV3232P-FP-Fb-ISO-H Ду15 Ру16 Характеристики электропривода DN.ru QT-N-003EM-O1-220VAC-У1 MINI Тип электропривода - Четвертьоборотный Крутящий момент привода - 30 Нм Напряжение питания - 220В Напряжение питания концевых выключателей - 220В Номинальный потребляемый ток - 0.2А Мощность электродвигателя - 20 Вт Степень защиты корпуса - IP67 Взрывозащита корпуса - нет Длина электропривода - 123 мм Ширина электропривода - 100 мм Высота электропривода - 113 мм Страна производитель - Китай Тип ISO-фланца привода - F03, F05 Размер штока - 11х11 мм Вес привода - 1.4 кг Электрическая схема подключения электропривода DN.ru QT-N-003EM-O1-220VAC-У1 MINI
