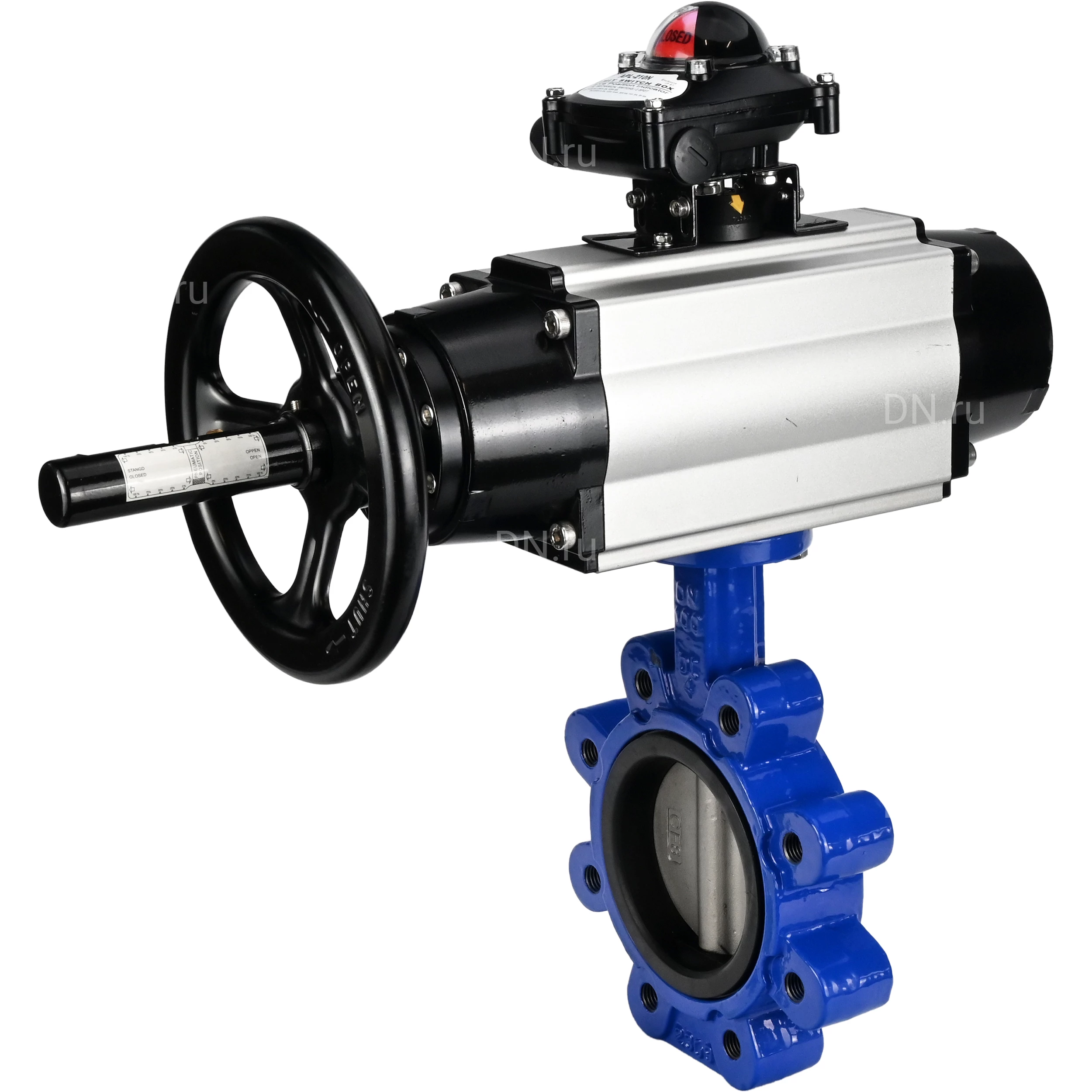

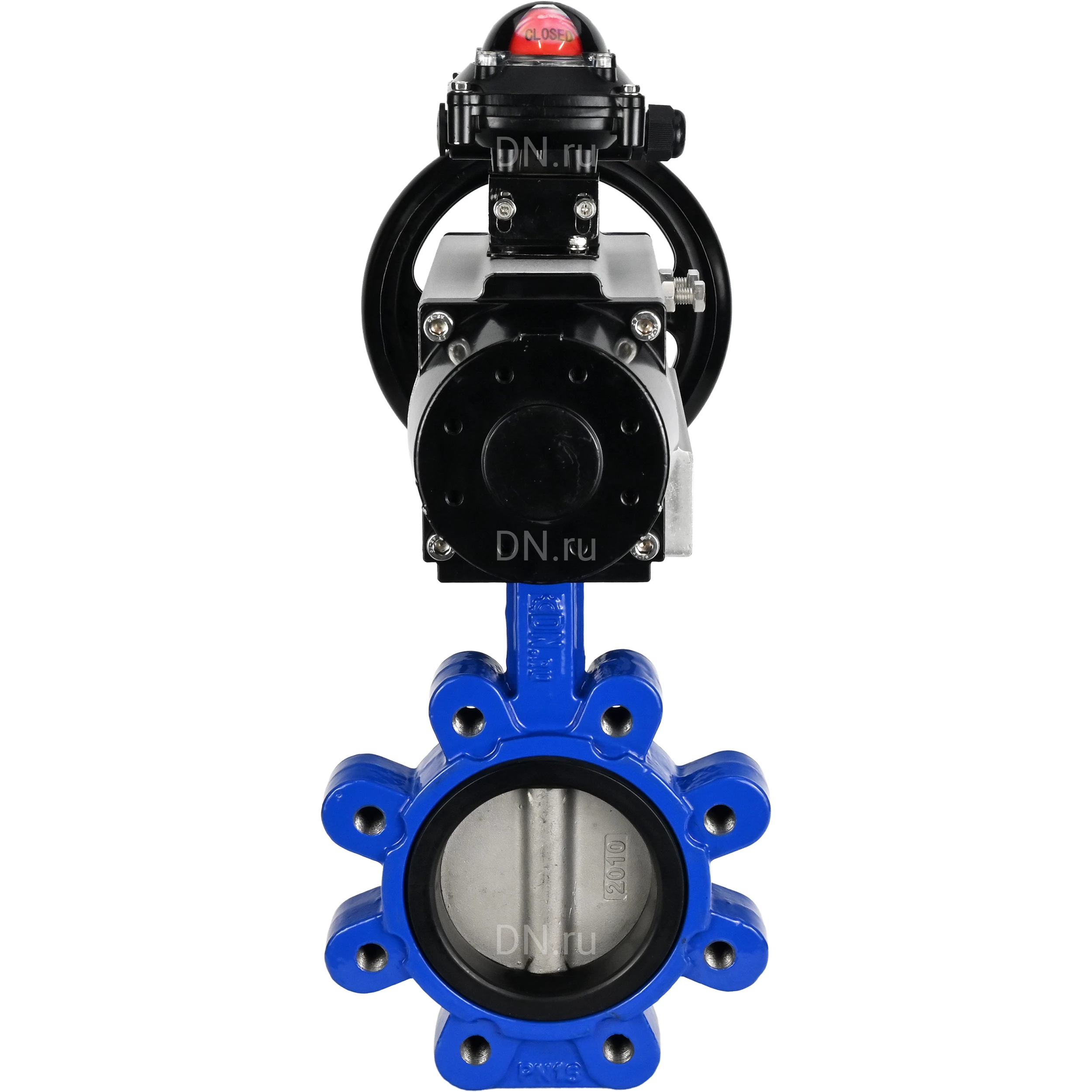

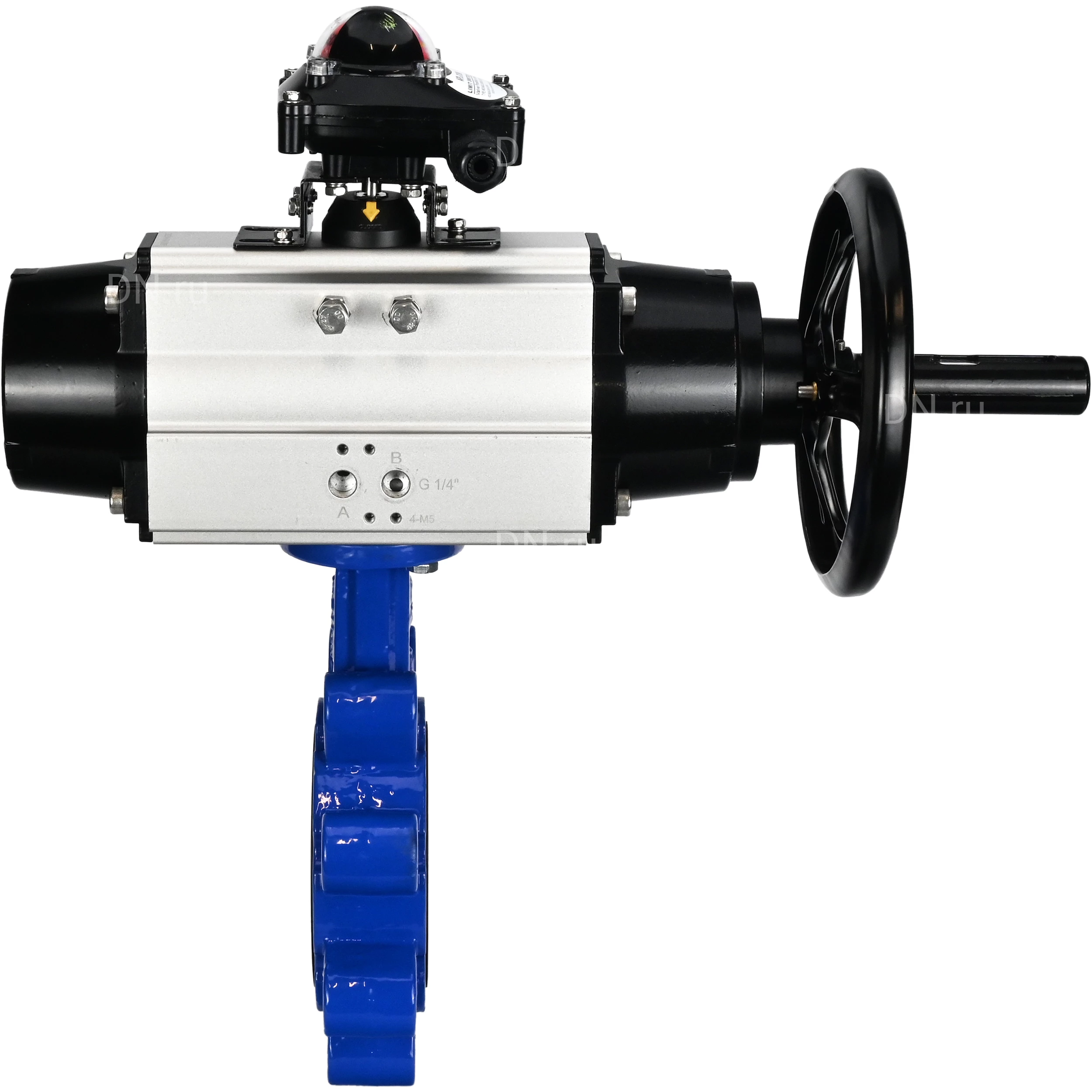

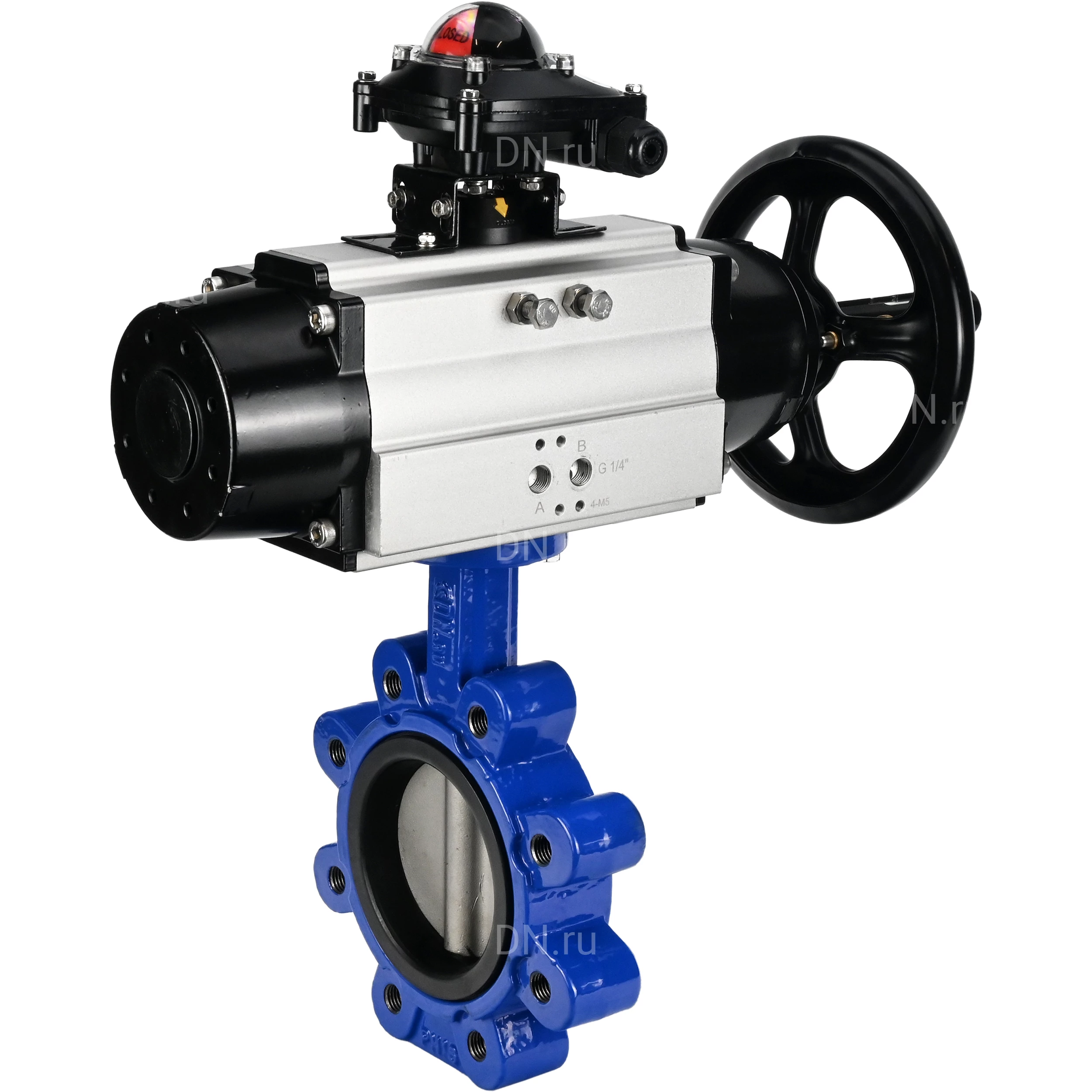

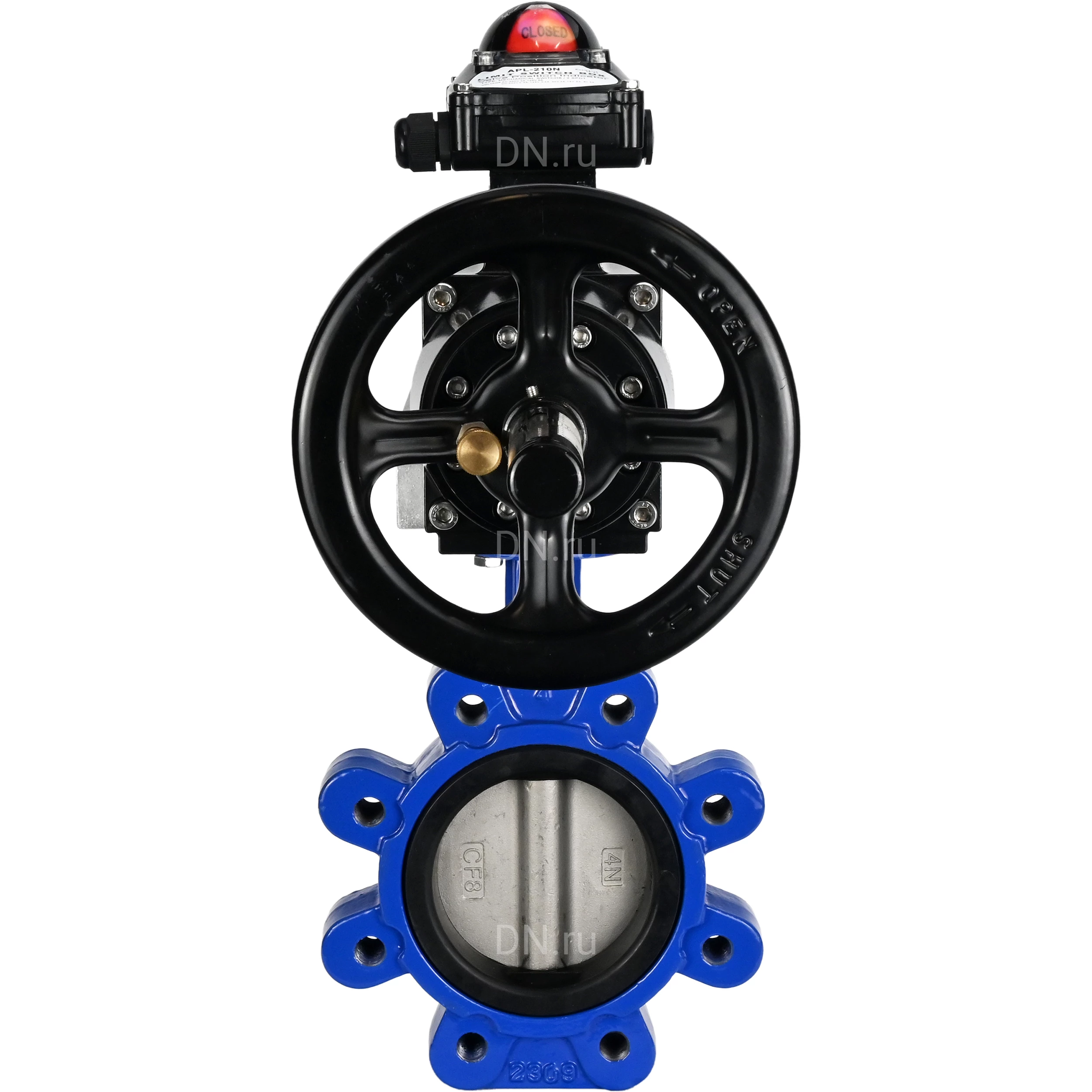

Затвор дисковый поворотный DN.ru WBV1631E-2W-Fb-H Ду125 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом PA-DA-105-1 и БКВ APL-210N

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. В качестве датчиков используются микровыключатели OMRON, индуктивные датчики или герконы. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО. Технические параметры затвора дискового поворотного DN.ru WBV1631E-2W-Fb-H Ду125 Ру16 LUG Давление номинальное PN - 16 бар Диаметр номинальный DN - 125 мм Тип присоединения - Межфланцевый (резьбовые проушины) Количество болтовых отверстий на одном фланце - 8 шт Диаметр болтовых отверстий на одном фланце - 16 мм Среда - вода, воздух, нейтральные среды Тип управления - пневмопривод Применение - водоснабжение, теплоснабжение Температура рабочей среды - от -20°С до 100°С Цвет - Синий Управление - С пневмоприводом Класс герметичности - A по ГОСТ 9544 Тип затвора - поворотный дисковый Тип ISO-фланца арматуры - F07 Размер вала арматуры (квадрат) - 14х14 мм Серия - WBV1631E-2W-Fb-H Крутящий момент на валу арматуры - 108 Нм Страна производитель - Россия Срок службы - 10 лет Вес - 19.9 кг Затвор дисковый поворотный DN.ru WBV1631E-2W-Fb-H Ду125 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом PA-DA-105-1 и БКВ APL-210N Габариты и размеры затвора дискового поворотного DN.ru WBV1631E-2W-Fb-H Ду125 Ру16 LUG: L - 56 мм H - 317.5 мм A - 495 мм E - 200 мм Эскиз габаритов и размеров затвора дискового поворотного DN.ru WBV1631E-2W-Fb-H Ду125 Ру16 LUG Таблица деталей и материалов затвора дискового поворотного DN.ru WBV1631E-2W-Fb-H Ду125 Ру16 LUG: № Детали Материал 1 Корпус чугун QT450 (аналог ВЧ 45) 2 Диск нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Седловое уплотнение EPDM 4 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н13М2) Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV1631E-2W-Fb-H Ду125 Ру16 LUG Технические параметры пневмопривода DN.ru PA-DA-105-1 Конструкция - двойного действия Модель привода - PA-DA-105-1 Рабочее давление привода - 6 бар Диапазон регулировки привода - 5° Крутящий момент привода - 202 Нм Наличие ручного дублера - штурвал Угол поворота привода - 90° Тип ISO-фланца привода - F07/F10 Размер штока - 22х22 мм Бренд привода - DN.ru Страна производитель - Россия Вес пневмопривода - 9 кг Пневмопривод DN.ru PA-DA-105-1 Габариты и размеры пневмопривода DN.ru PA-DA-105-1: A - 495 мм A1 - 461.5 мм B - 133 мм C - 109.5 мм D - 153 мм E - 57.5 мм F - 64 мм G - 26 мм H - 80 мм I - 30 мм N - 22 мм W - 200 мм J - 102 мм K - 70 мм L - М10х16 мм M - М8х13 мм Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1 Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1: № п/п Наименование детали Материал 1 Индикаторный винт ABS (пластик) 2 Индикатор положения ABS (пластик) 3 Пружинный зажим Нержавеющая сталь 304 4 Шайба Нержавеющая сталь 304 5 Внешняя шайба Инженерный пластик 6 Регулировочный винт Нержавеющая сталь 304 7 Гайка Нержавеющая сталь 304 8 Шайба Нержавеющая сталь 304 9 Корпус Экструдированный алюминивый сплав 10 Поршень Литой под давлением алюминиевый сплав 11 Уплотнительное кольцо поршня NBR 12 Группа подшипников Инженерный пластик 13 Уплотнительное кольцо торцевой крышки NBR 14 Торцевая крышка Литой алюминиевый сплав, покрытый полиэфирной краской 15 Винт крепежный Нержавеющая сталь 304 16 Шайба внутренняя Инженерный пластик 17 Уплотнительное кольцо NBR 18 Подшипник Инженерный пластик 19 Фиксатор Легированная сталь 20 Шестерня Легированная сталь 21 Подшипник Инженерный пластик 22 Уплотнительное кольцо NBR Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1 Технические параметры блока концевых выключателей DN.ru APL-210N Модель блока концевых выключателей - APL-210N Максимальное напряжение концевого выключателя - 250 Резьба кабельного ввода - 2 x NPT 1/2″ Взрывозащита - нет Допустимая температура окружающей среды - от -40°С до +80°С Срок службы - 10 лет Блок концевых выключателей DN.ru APL-210N Габариты и размеры блока концевых выключателей DN.ru APL-210N: Н - 77 мм L - 112 мм B - 88 D - 10 мм D1 - 5 мм M - 20х1.5 Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-210N Таблица деталей и материалов блока концевых выключателей DN.ru APL-210N: Деталь Материал Корпус литьевой алюминий Индикаторный колпак полиэстер пластик 3D-индикатор ABC -пластик Кулачок полиэстер пластик Пружина нержавеющая сталь Винты нержавеющая сталь Уплотнительные кольца NBR Втулка бронза Клемма заземления нержавеющая сталь Вал нержавеющая сталь
