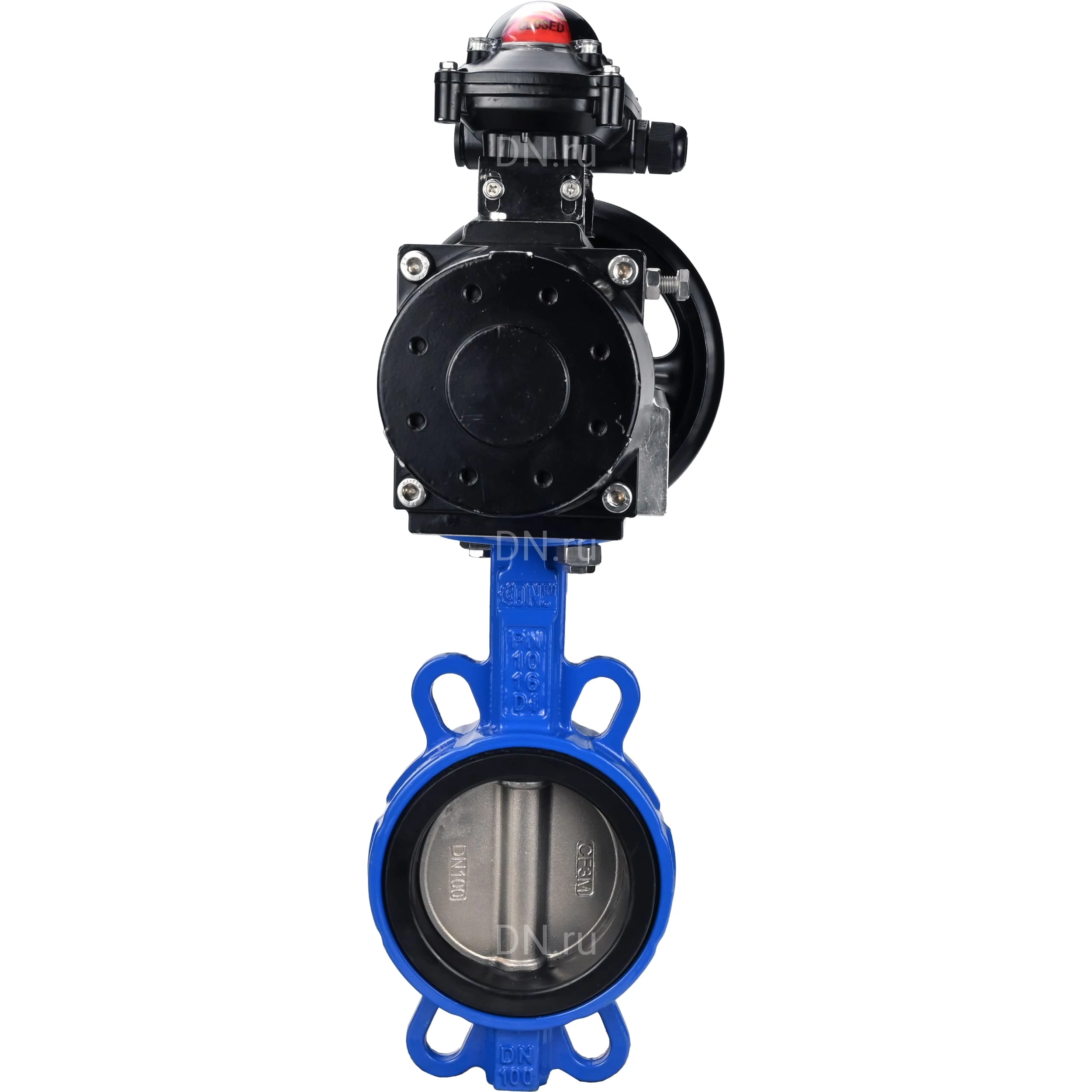

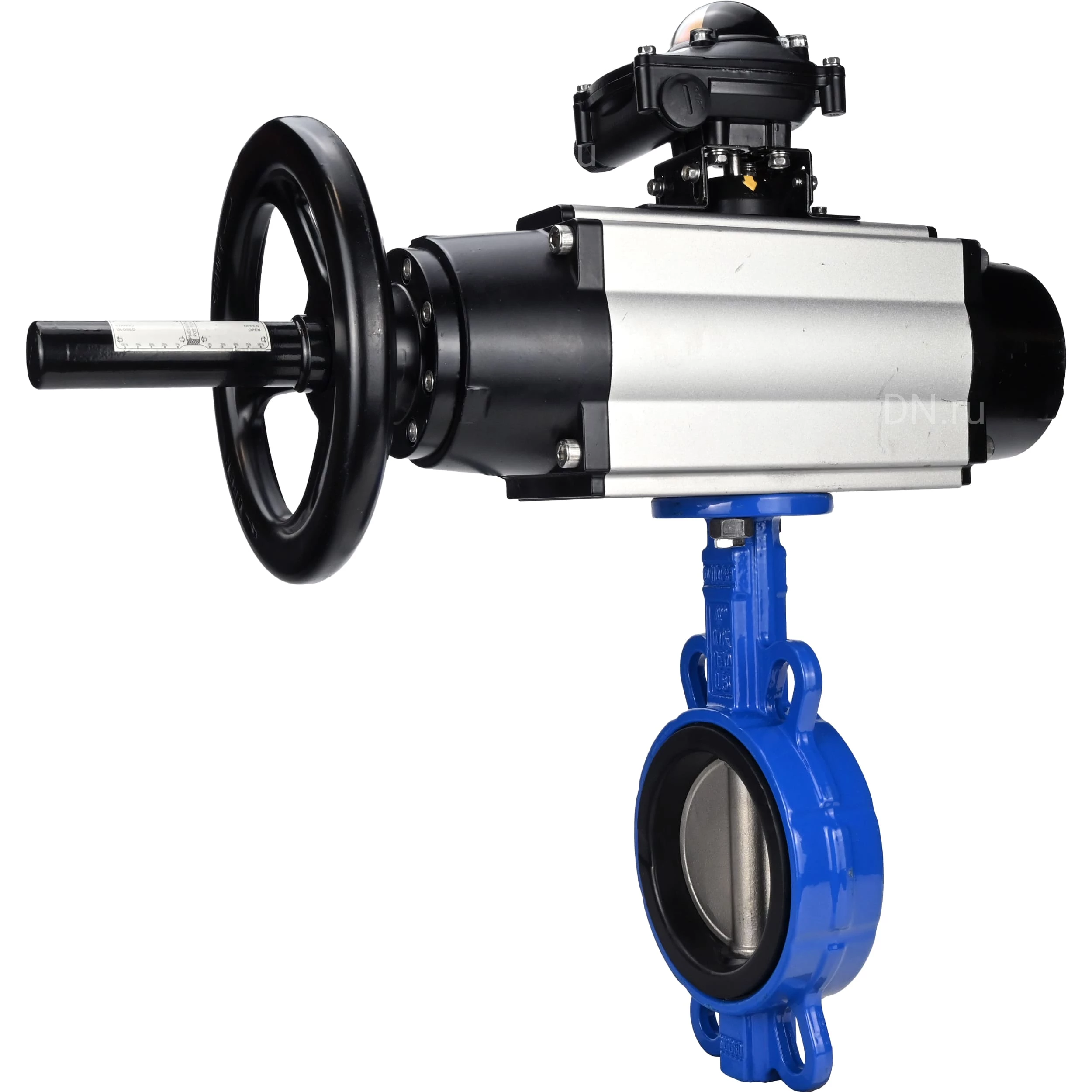

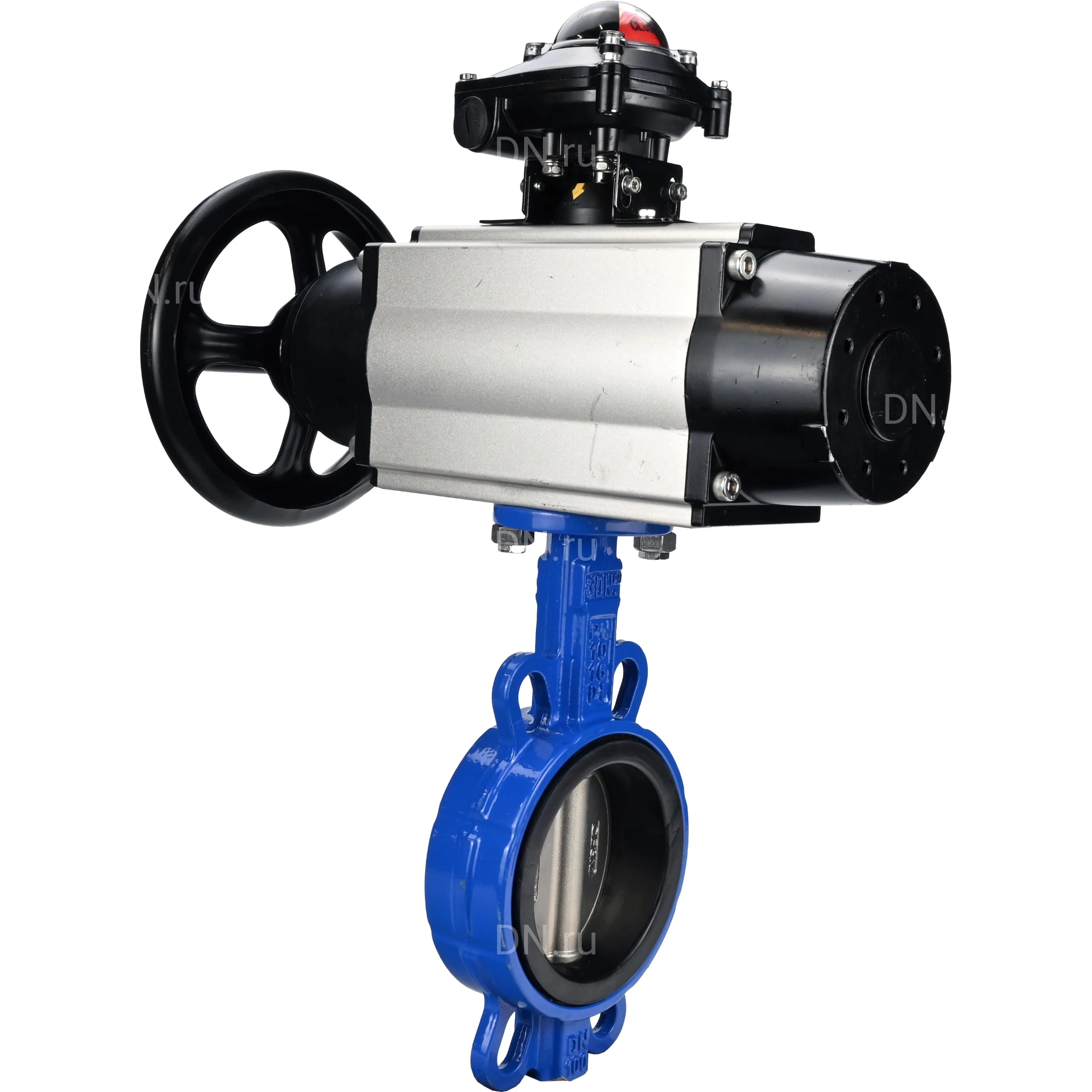

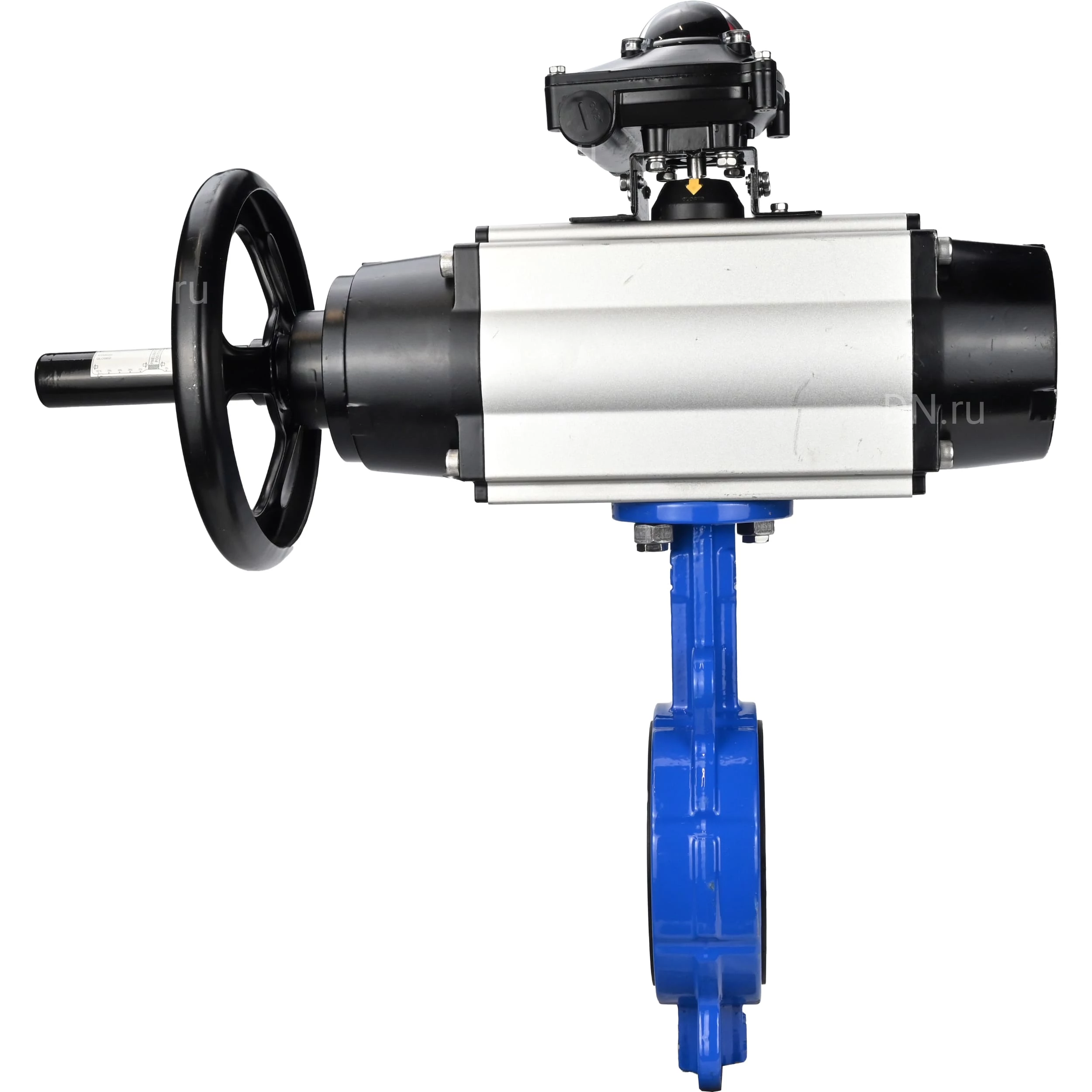

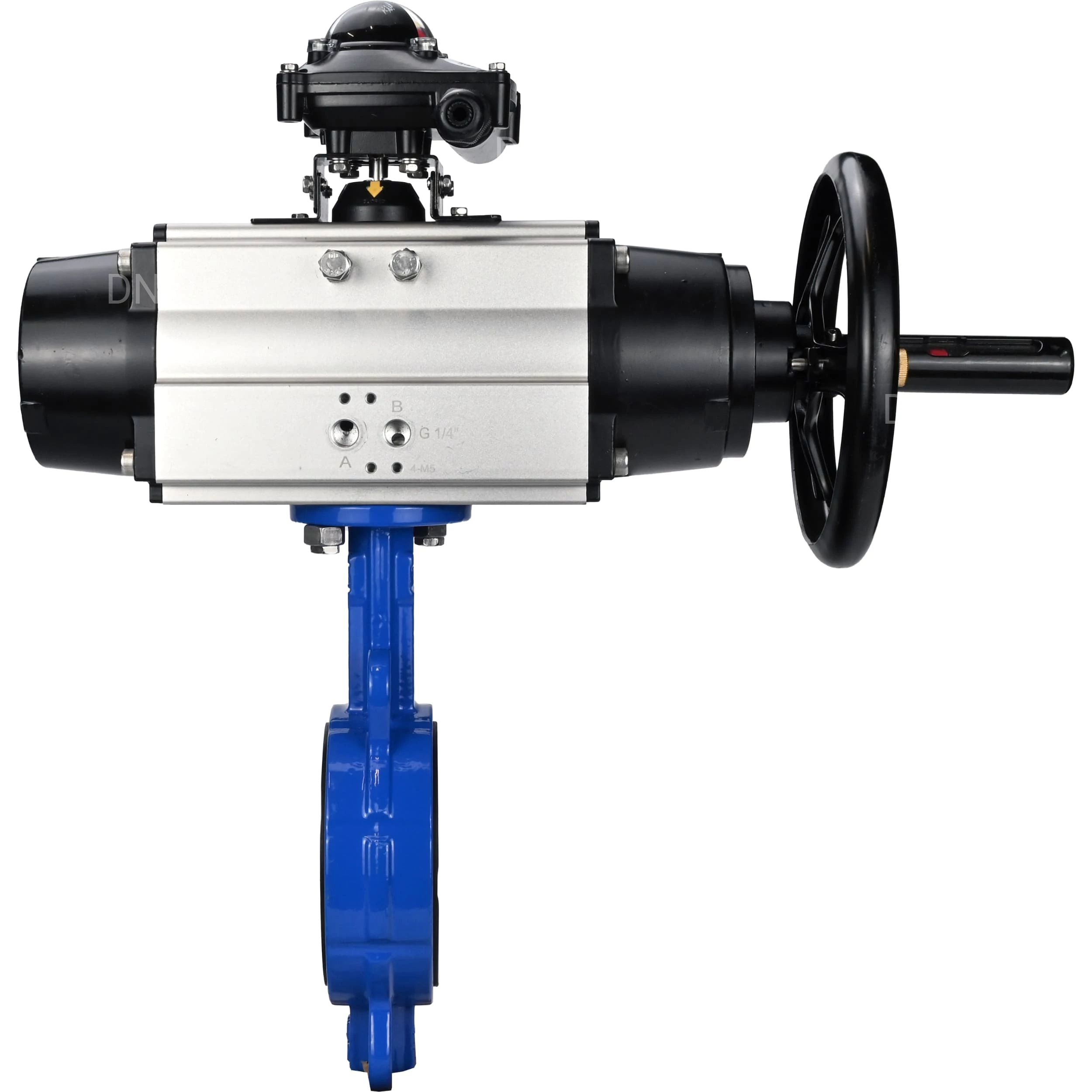

Затвор дисковый поворотный DN.ru WBV1432N-2W-Fb-H Ду125 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом DN.ru PA-DA-105-1 двойного действия, с БКВ APL-210N

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Пневматические поворотные приводы двойного действия и пневматические поворотные приводы с возвратными пружинами предназначены для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие. Блок концевых выключателей предназначены для визуальной и электрической сигнализации конечных положений запорного органа арматуры. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода - стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО. Технические параметры Затвора дискового поворотного DN.ru DN.ru WBV1432N-2W-Fb PA-DA-105-1 APL-210N Ду125 Ру16: Диаметр номинальный DN - 125 мм Давление номинальное PN - 16 бар Тип управления - пневмопривод Тип присоединения - межфланцевый Наличие пневмораспределителя - нет Выходной крутящий момент - 101 Нм Температура рабочей среды - от -20℃ до +100℃ Температура окружающей среды - от -20℃ до +100℃ Климатическое исполнение - УХЛ4 Наличие блока концевых выключателей - есть Наличие ручного дублера - штурвал Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7 Материал диска - Нержавеющая сталь AISI 316L/03Х16Н15М3 Тип уплотнения - NBR Вес запорной арматуры - 5.8 кг Вес набора - 15.02 кг Тип ISO-фланца арматуры - F07 Размер штока - 14х14 мм Страна производитель затвора - Россия Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх. Затвор дисковый поворотный DN.ru WBV1432N-2W-Fb-H Ду125 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом DN.ru PA-DA-105-1 двойного действия, с БКВ APL-210N Габаритные и установочные размеры Затвора дискового поворотного DN.ru DN.ru WBV1432N-2W-Fb PA-DA-105-1 APL-210N Ду125 Ру16 A - 178 мм B - 125 мм A1 - 495 мм W - 200 мм Затвор дисковый поворотный DN.ru WBV1432N-2W-Fb-H Ду125 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом DN.ru PA-DA-105-1 двойного действия, с БКВ APL-210N - габариты Параметры пневмопривода DN.ru PA-DA-105-1: Тип пневмопривода - двойного действия Номинальный крутящий момент - 202 Нм Рабочее давление пневмопривода - 8 бар Угол поворота привода - 90° Диапазон регулировки привода - 5° Тип ISO-фланца привода - F07/F10 Вес привода - 9 кг Страна производитель - Китай Пневмопривод DN.ru PA-DA-105-1 Габариты и размеры пневмопривода DN.ru PA-DA-105-1: A - 495 мм A1 - 461.5 мм B - 133 мм C - 109.5 мм D - 153 мм E - 57.5 мм F - 64 мм G - 26 мм H - 80 мм I - 30 мм N - 22 мм W - 200 мм J - 102 мм K - 70 мм L - M10x16 мм M - M8x13 мм O - 4 мм P - 4 мм S - M6 мм T - 24 мм U - 32 мм Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1 Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1: №Наименование деталиМатериал 1Индикаторный винтABS (пластик) 2Индикатор положенияABS (пластик) 3Пружинный зажимНержавеющая сталь 304 4ШайбаНержавеющая сталь 304 5Внешняя шайбаИнженерный пластик 6Регулировочный винтНержавеющая сталь 304 7ГайкаНержавеющая сталь 304 8ШайбаНержавеющая сталь 304 9КорпусЭкструдированный алюминивый сплав 10ПоршеньЛитой под давлением алюминиевый сплав 11Уплотнительное кольцо поршняNBR 12Группа подшипниковИнженерный пластик 13Уплотнительное кольцо торцевой крышкиNBR 14Торцевая крышкаЛитой алюминиевый сплав, покрытый полиэфирной краской 15Винт крепежныйНержавеющая сталь 304 16Шайба внутренняяИнженерный пластик 17Уплотнительное кольцоNBR 18ПодшипникИнженерный пластик 19ФиксаторЛегированная сталь 20ШестерняЛегированная сталь 21ПодшипникИнженерный пластик 22Уплотнительное кольцоNBR Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1 Параметры блока концевых выключателей APL-210N: Модель блока концевых выключателей - APL-210N Кабельный ввод концевых выключателей - 2 x M20х1,5 Максимальный ток - 5 А Максимальное напражение - 250 В Степень защиты корпуса - 65 Взрывозащита - нет Блок концевых выключателей DN.ru APL-210N
