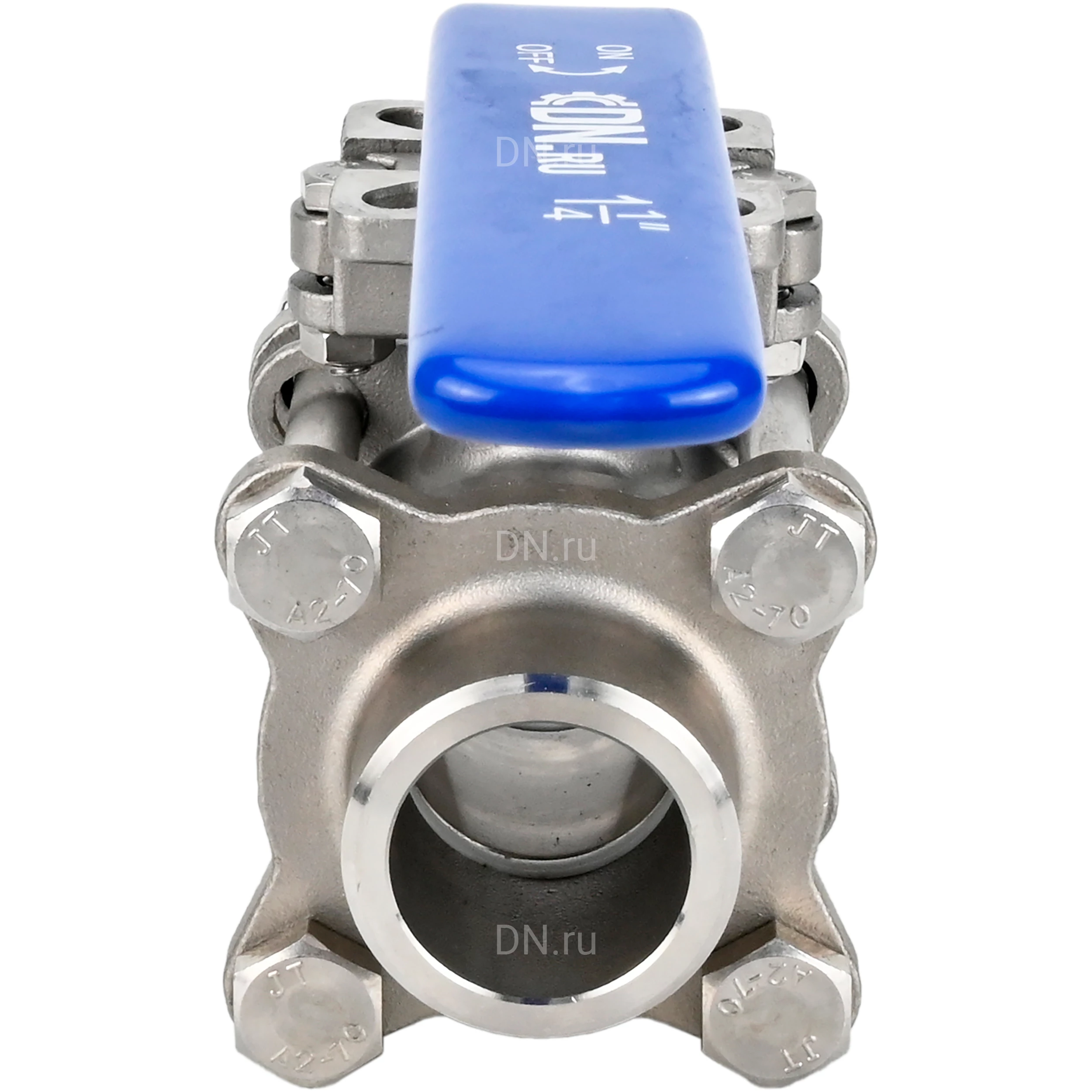

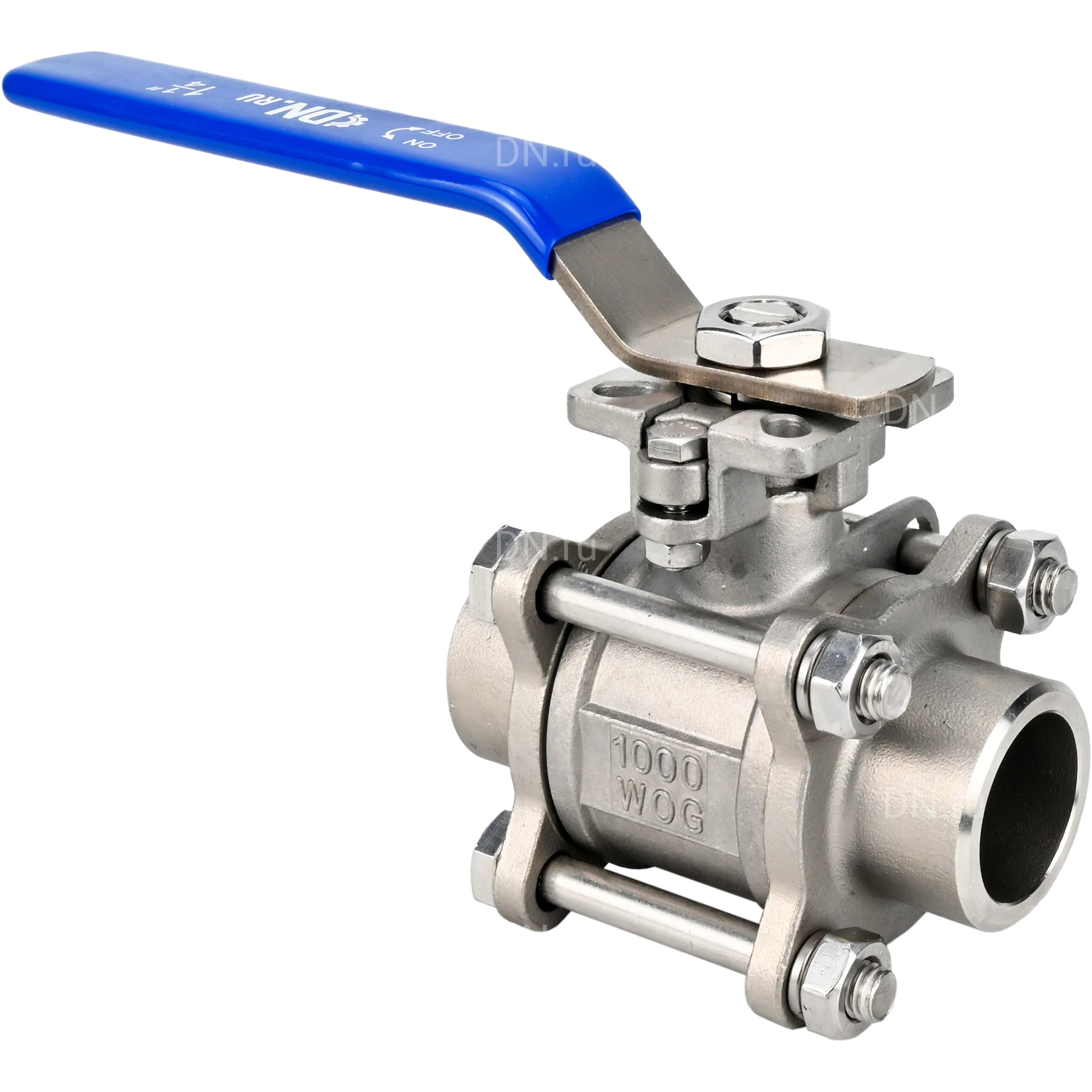

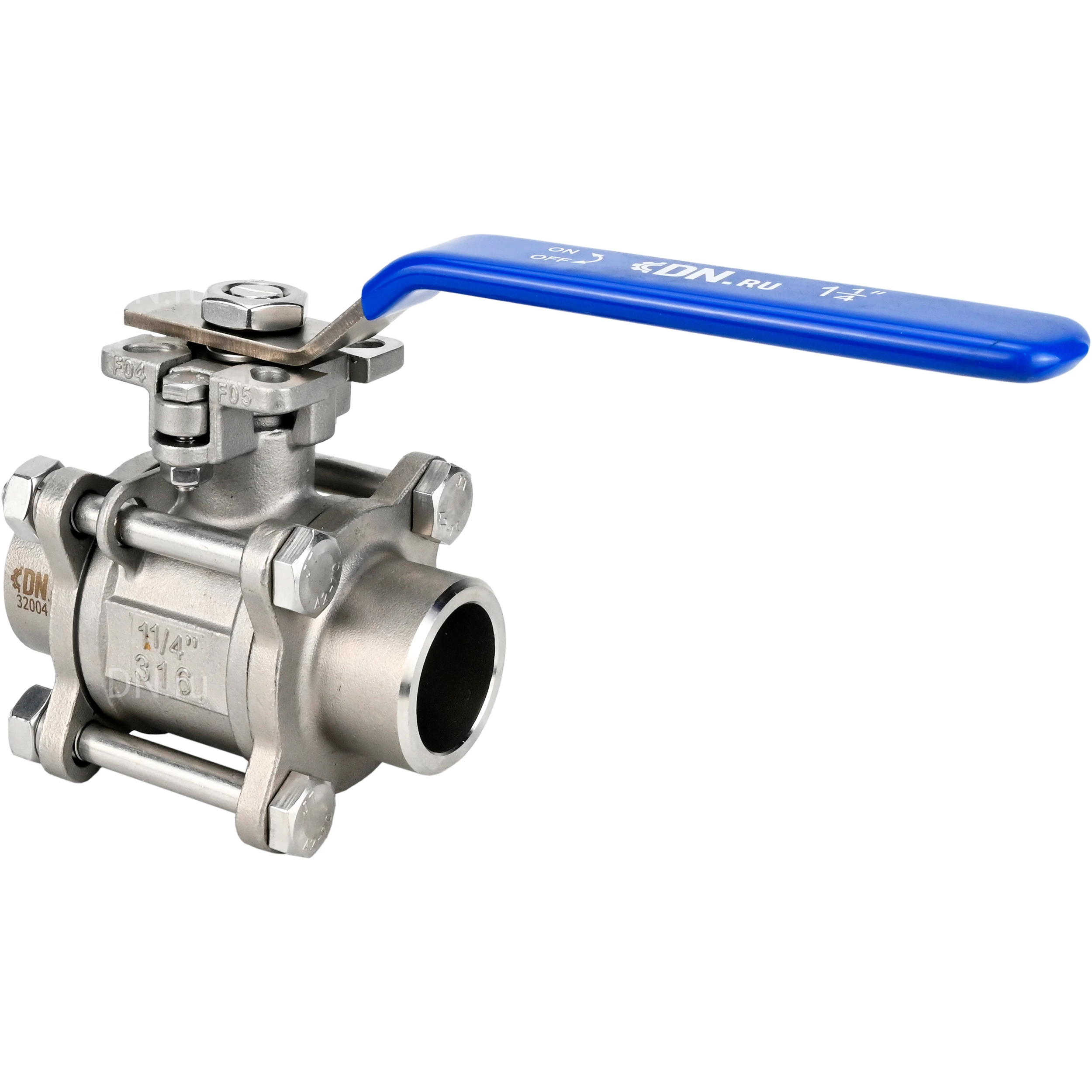

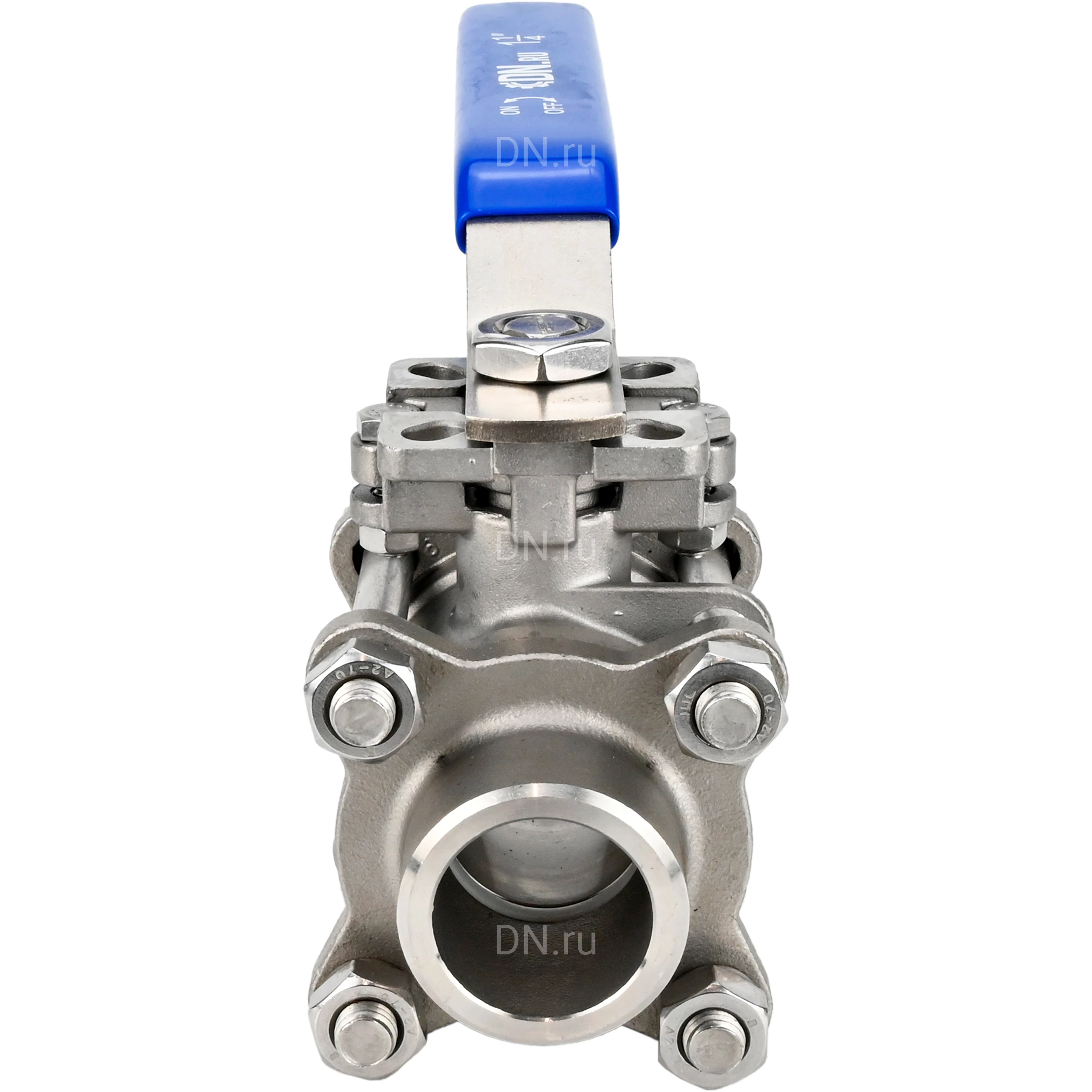

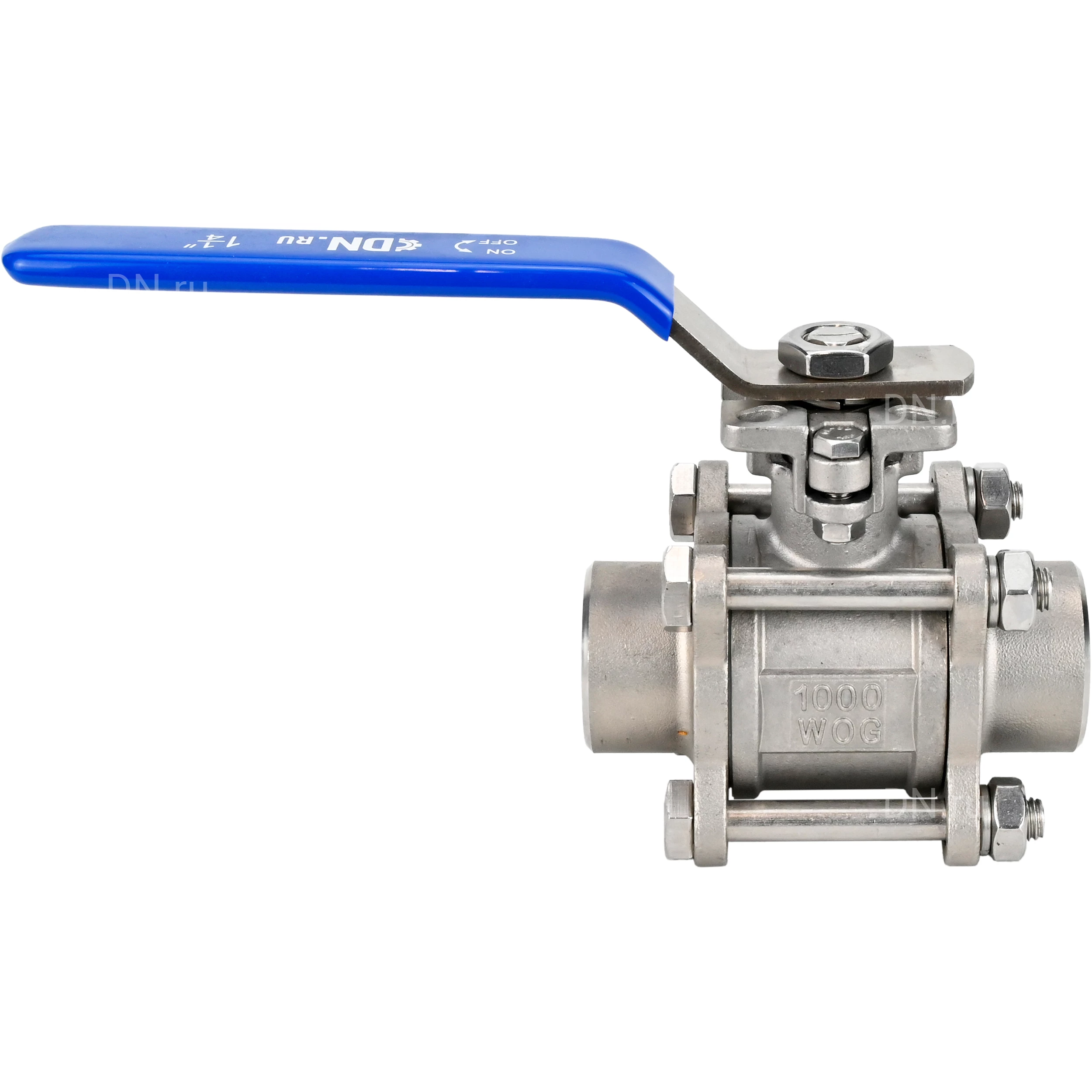

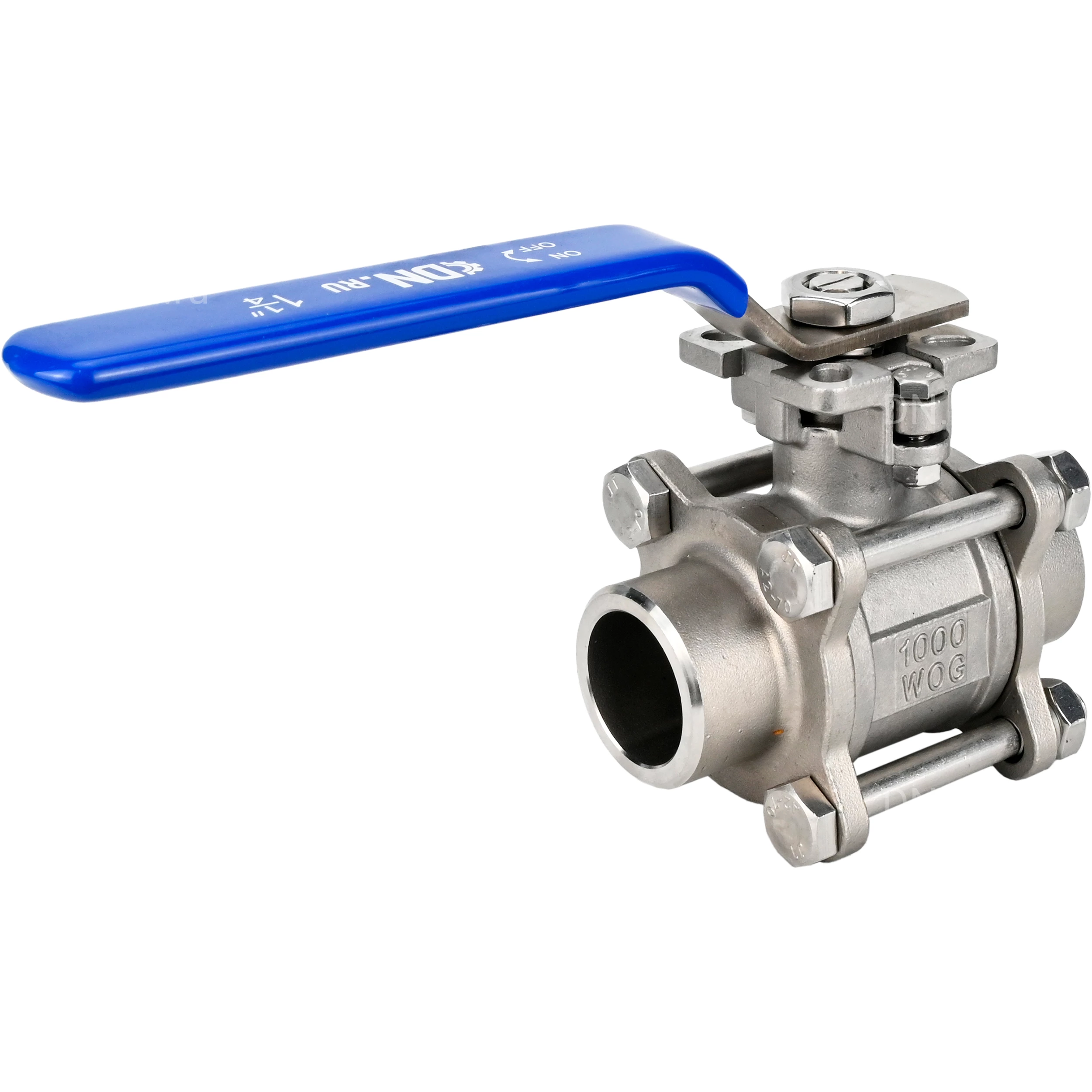

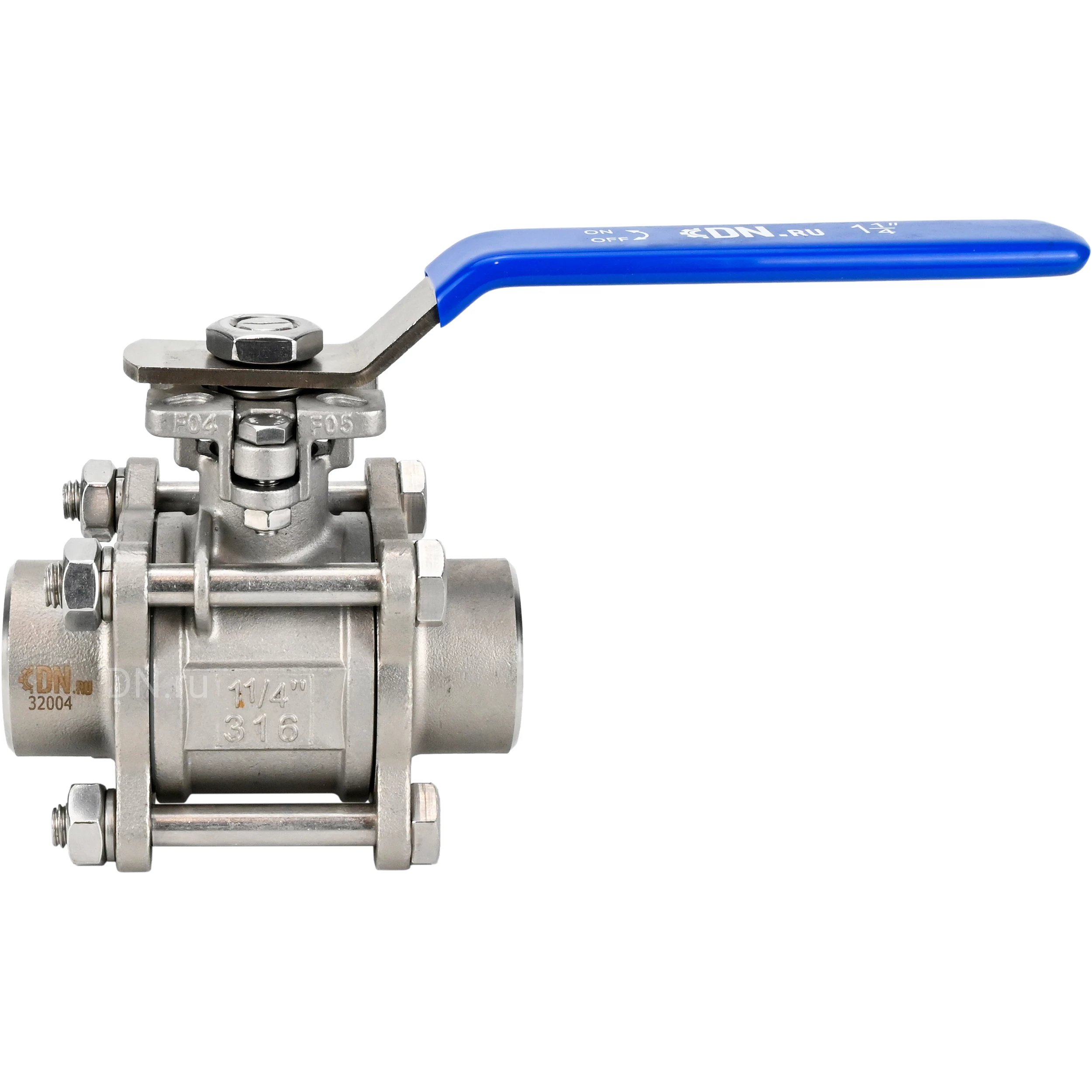

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду25 Ру63 полнопроходной, трехсоставной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с рукояткой, ISO-фланцем, WDVF

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(3pc)-FP-W-ISO-H WDVF возможна в системы, транспортирующие жидкие и газообразные среды (вода, пар, нефтепродукты, нейтральные среды), неагрессивные к материалам крана. Технические параметры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду25 Ру63 DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду25 Ру63: Давление номинальное PN - 63 бар Диаметр номинальный DN - 25 мм Тип присоединения - под приварку Среда - вода, пар, нефтепродукты, нейтральные среды Тип управления - ручной Применение - водоснабжение, теплоснабжение, пароснабжение Проход шара крана - полнопроходной Температура рабочей среды - от -29°С до 180°С Присоединение - под приварку Управление - рукоятка Класс герметичности - A по ГОСТ 9544 Водоразборный - нет Тип устройства крана - двухходовой Тип ISO-фланца арматуры - F04, F05 Размер вала арматуры (квадрат) - 11х11 мм Серия - BV3232P(3pc)-FP-W-ISO-H WDVF Страна производитель - Россия Срок службы - 10 лет Вес - 0.905 кг Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду25 Ру63 полнопроходной, трехсоставной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с рукояткой, ISO-фланцем, WDVF Габариты и размеры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду25 Ру63 DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду25 Ру63: Dn - 25 мм L - 90 мм Ød - 25 мм ØD - 33.7 мм E - 160 мм H - 71 мм Эскиз крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду25 Ру63 DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду25 Ру63 Таблица деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду25 Ру63 DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду25 Ру63: № п/п Наименование детали Материал 1 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 2 Крышка нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 3 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 4 Уплотнительное седло PTFE 5 Соединительная прокладка PTFE 6 Упорная шайба PTFE 7 Сальниковая набивка PTFE 8 Втулка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 9 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10) 10 Прокладка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 11 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10) 12 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10) 13 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 14 Болт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 15 Рукоятка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 16 Покрытие рукоятки ПВХ 17 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10) Эскиз деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду25 Ру63 DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду25 Ру63
