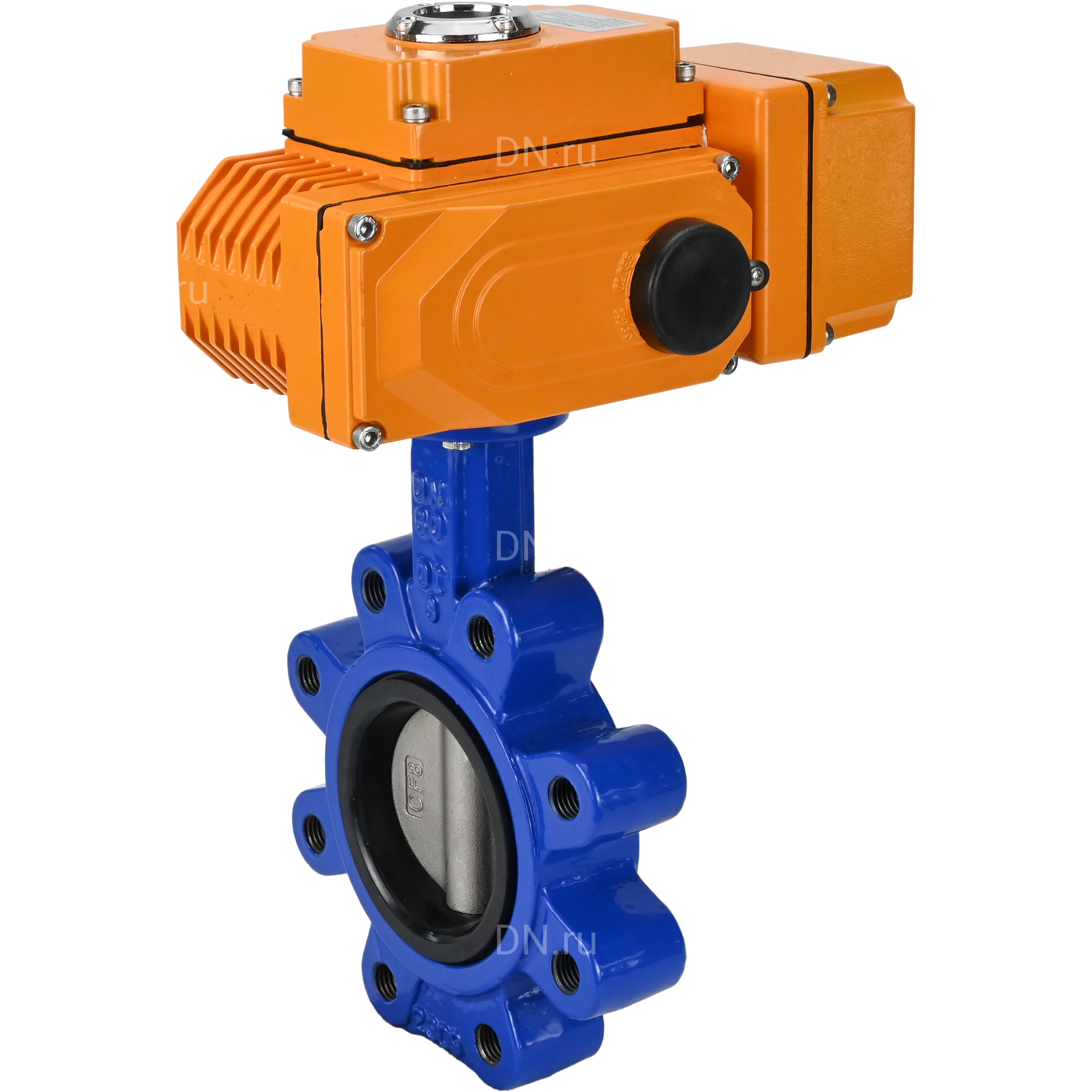

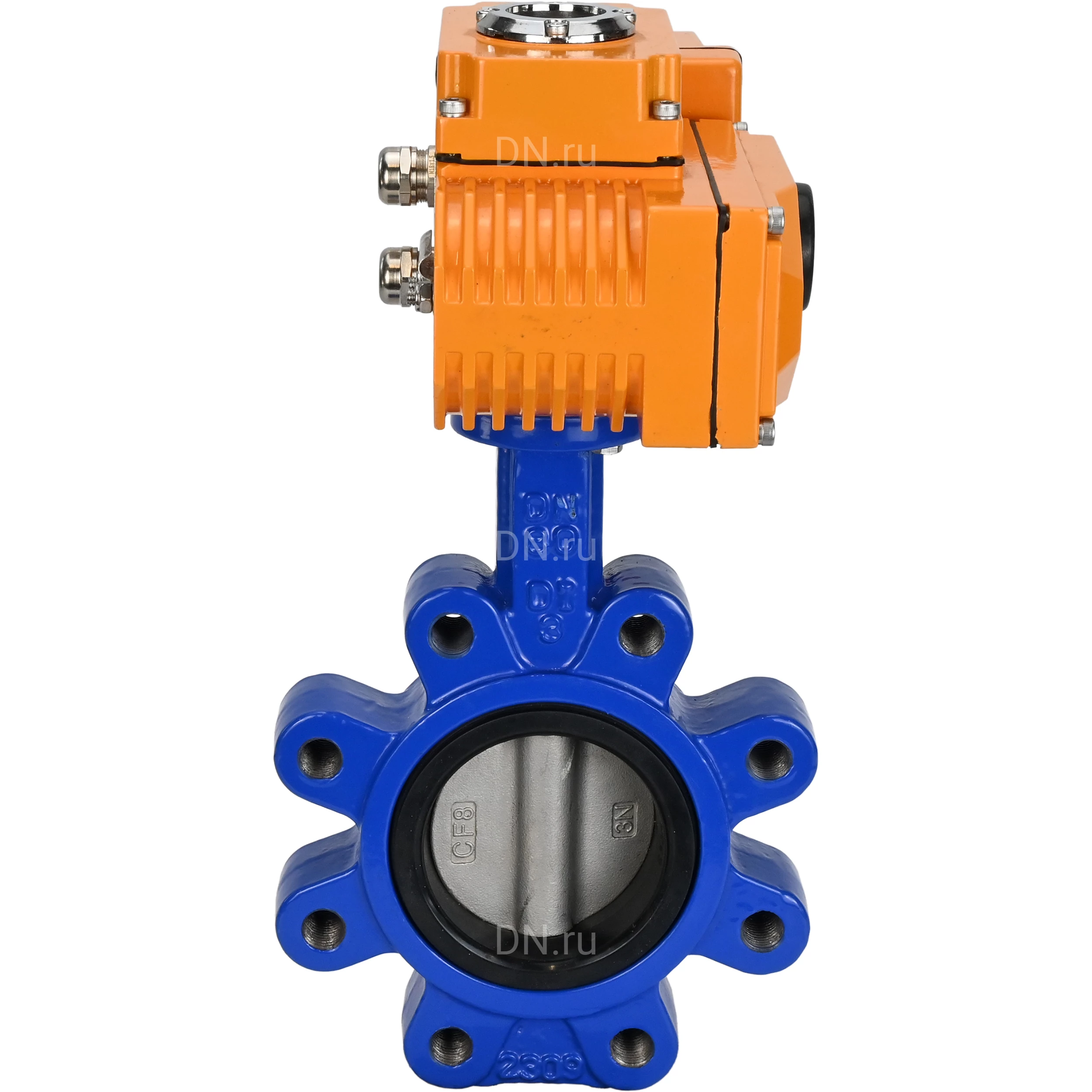

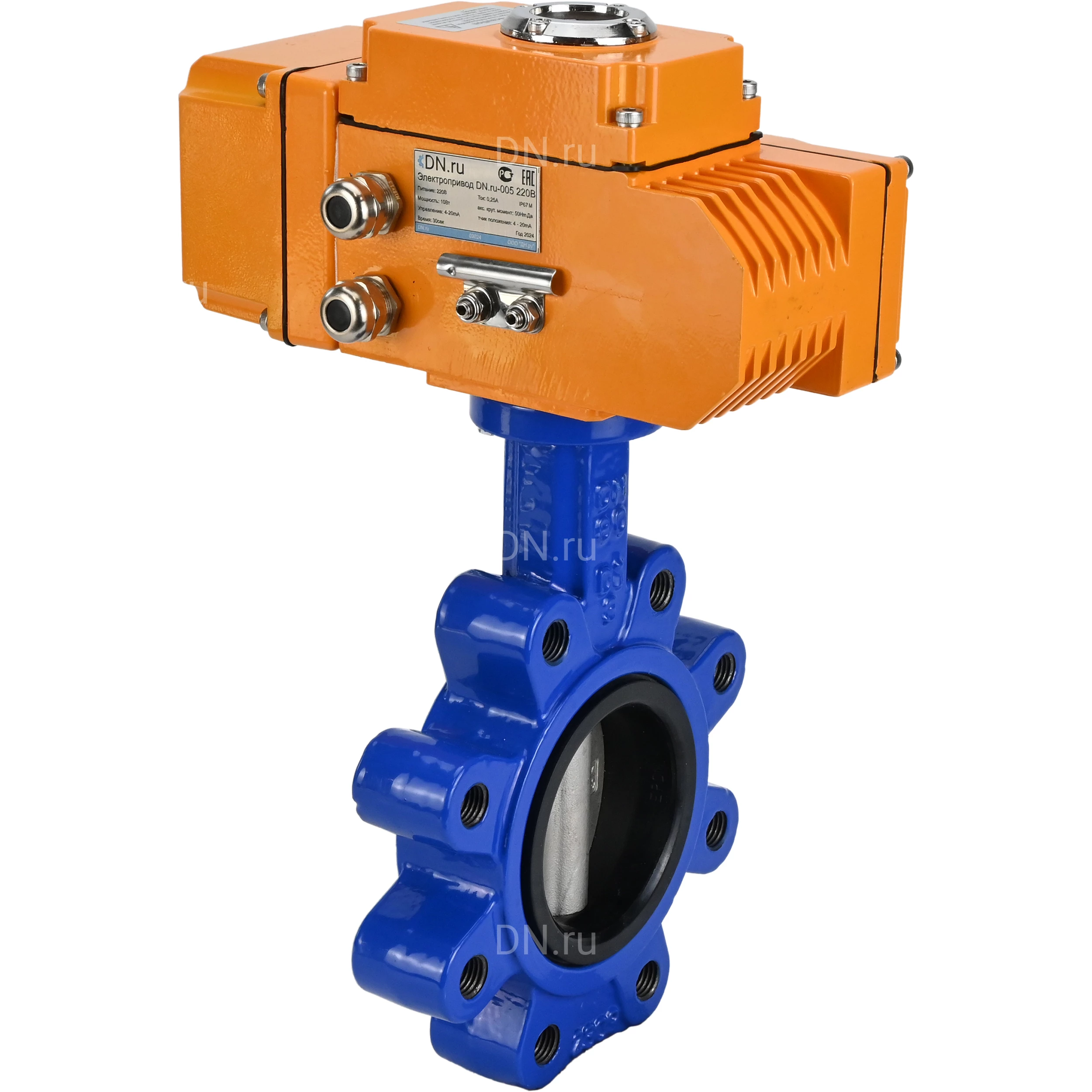

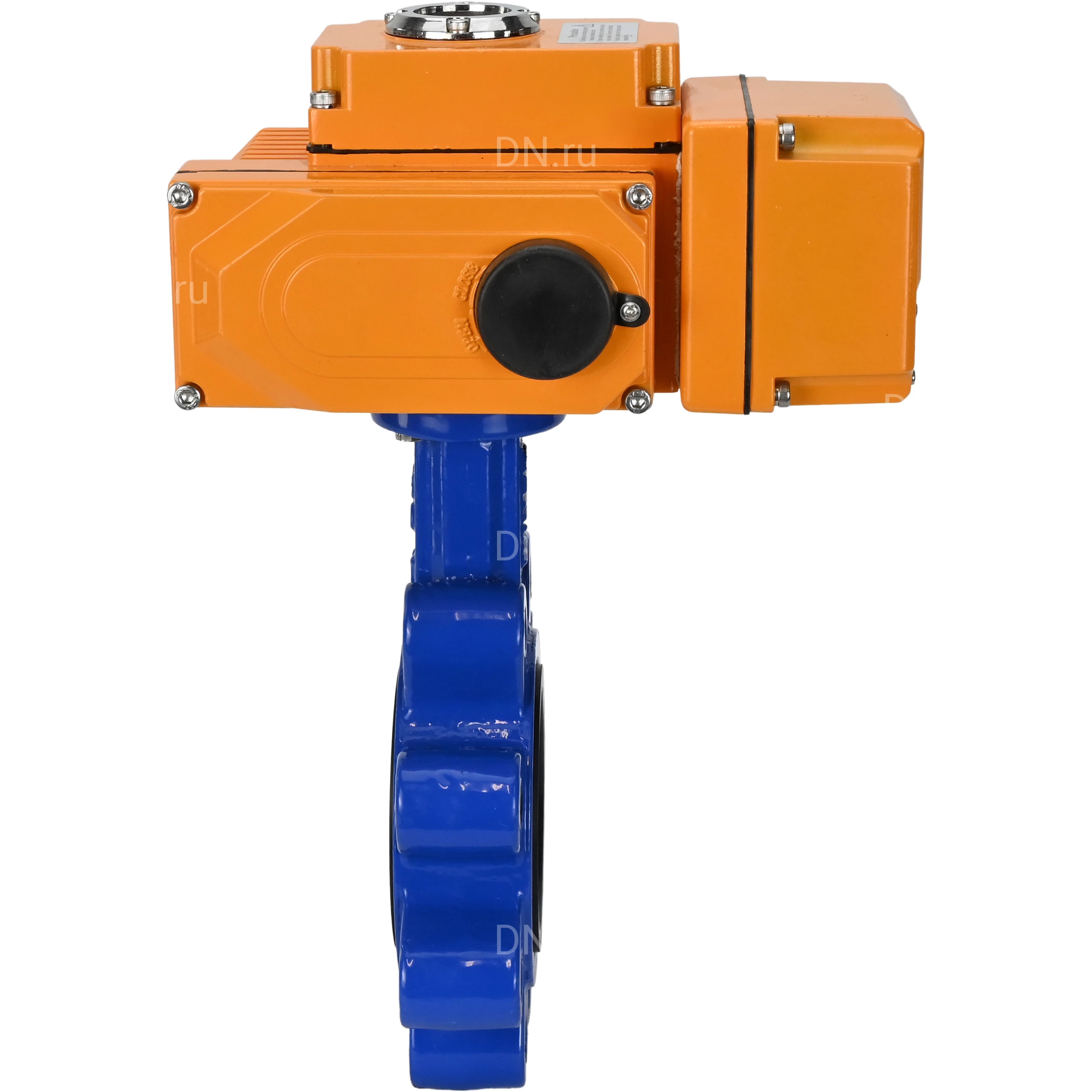

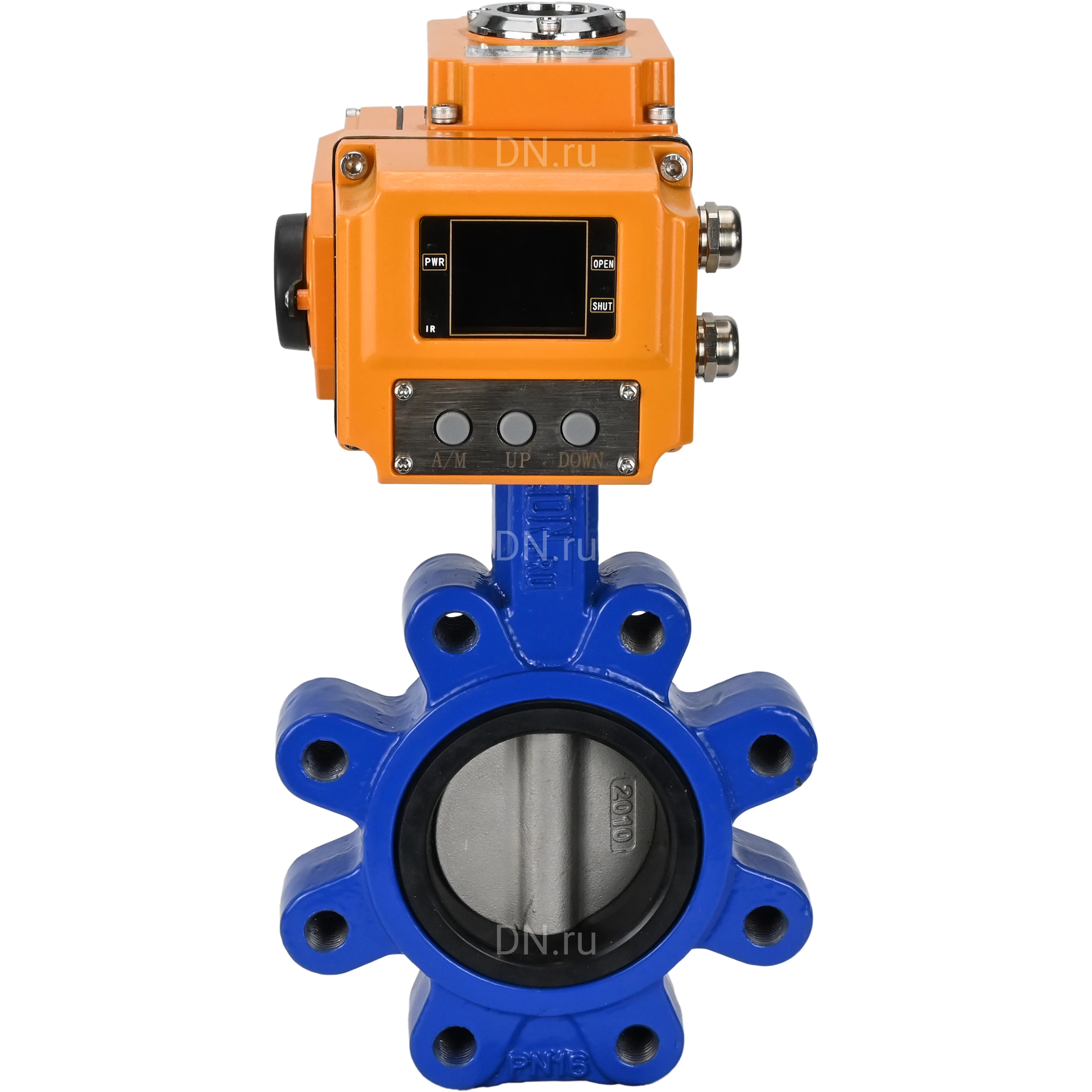

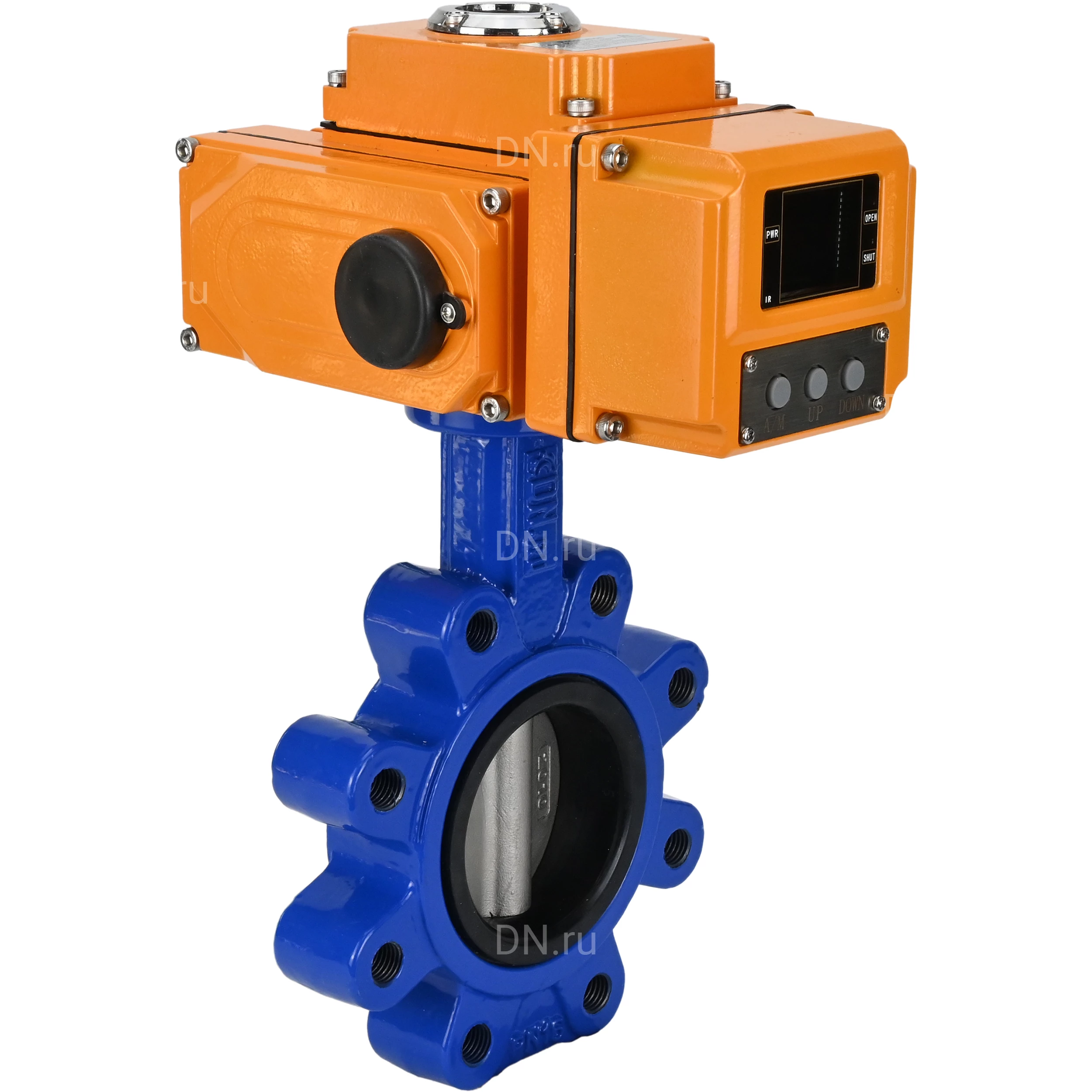

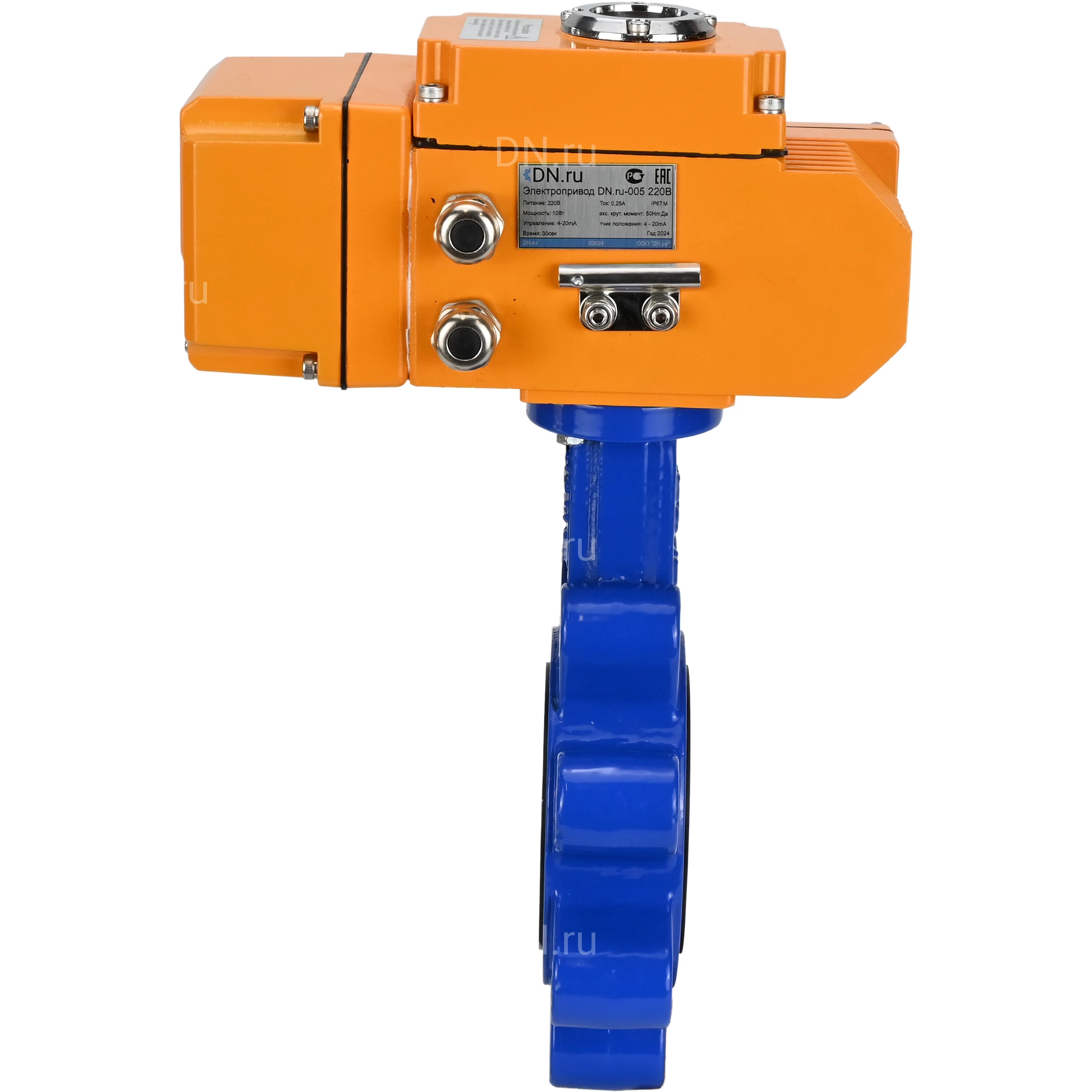

Затвор дисковый поворотный DN.ru WBV1631E-2W-Fb-H Ду125 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, межфланцевый, с электроприводом DN.ru QT-N-015EM-B1-220VAC-У1 HARK

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.Электроприводы четвертьоборотные управляемые DN.RU серии QT предназначены для дистанционного и местного управления вращением запорного органа на 0° ~ 270° таких типов как кран шаровой и т.п. Широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д. Технические параметры затвора дискового поворотного DN.ru WBV1631E-2W-Fb-H Ду125 Ру16 LUG: Давление номинальное PN - 16 бар Диаметр номинальный DN - 125 мм Тип присоединения - Межфланцевый (резьбовые проушины) Количество болтовых отверстий на одном фланце - 8 шт. Диаметр болтовых отверстий на одном фланце - 16 мм Среда - вода, воздух, нейтральные среды Тип управления - электропривод Применение - водоснабжение, теплоснабжение Температура рабочей среды - от -20°С до 100°С Цвет - Синий Датчик обратной связи - 0-10 В Управление - С электроприводом Сигнал управления - 0-10 В Взрывозащита - нет Класс герметичности - A по ГОСТ 9544 Тип ISO-фланца арматуры - F07 Размер вала арматуры (квадрат) - 14х14 мм Серия - WBV1631E-2W-Fb-H Страна производитель - Россия Срок службы - 10 лет Вес - 15.5 кг Затвор дисковый поворотный DN.ru WBV1631E-2W-Fb-H Ду125 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, межфланцевый, с электроприводом DN.ru QT-N-015EM-B1-220VAC-У1 HARK Габариты и размеры затвора дискового поворотного DN.ru WBV1631E-2W-Fb-H Ду125 Ру16 LUG: Н - 317.5 мм L - 56 мм Х - 189 мм Z - 129 мм Эскиз габаритов и размеров затвора дискового поворотного DN.ru WBV1631E-2W-Fb-H Ду125 Ру16 LUG Таблица деталей и материалов затвора дискового поворотного DN.ru WBV1631E-2W-Fb-H Ду125 Ру16 LUG: № Детали Материал 1 Корпус чугун QT450 (аналог ВЧ 45) 2 Диск нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Седловое уплотнение EPDM 4 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н13М2) Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV1631E-2W-Fb-H Ду125 Ру16 LUG Технические параметры электропривода Dn.ru QT-N-015EM-B1-220VAC-У1 HARK: Тип электропривода - Четвертьоборотный Модель электропривода - Dn.ru QT-N-015EM-B1-220VAC-У1 HARK Тип ISO-фланца электропривода - F05, F07 Напряжение питания - 220В Мощность электродвигателя - 15 Вт Ток электродвигателя - 0.33 А Температура окружающей среды - от -20°С до 70°С Климатическое исполнение - У1 Максимальный диаметр штока арматуры - 17х17 мм Наличие ручного дублера - Шестигранник Угол поворота выходного вала электропривода - 90° Время цикла открытия/закрытия - 30 сек. Концевые выключатели - есть Максимальный ток концевого выключателя - 10 А Степень защиты корпуса - IP67 Кабельный ввод - М18 Вес электропривода - 4.6 кг Электропривод Dn.ru QT-N-015EM-B1-220VAC-У1 HARK Габариты и размеры электропривода Dn.ru QT-N-015EM-B1-220VAC-У1 HARK: X - 189 мм Y - 163 мм Z - 129 мм ФА - Ф70 мм N-B - 4-М8 ФС - Ф50 N-D - 4-М6 E - 100 мм F - 90 мм G - 114 мм H - 40 мм I - 100 мм MxM - 17x17 мм Эскиз габаритов и размеров электропривода Dn.ru QT-N-015EM-B1-220VAC-У1 HARK Устройство электропривода Dn.ru QT-N-015EM-B1-220VAC-У1 HARK: № п/п Детали 1 Выходной вал 2 Кабельный замок 3 Механический ограничитель 4 Ручной дублер 5 Корпус 6 Крышка 7 Смотровое окно 8 Защита от пыли Эскиз устройство электропривода Dn.ru QT-N-015EM-B1-220VAC-У1 HARK
