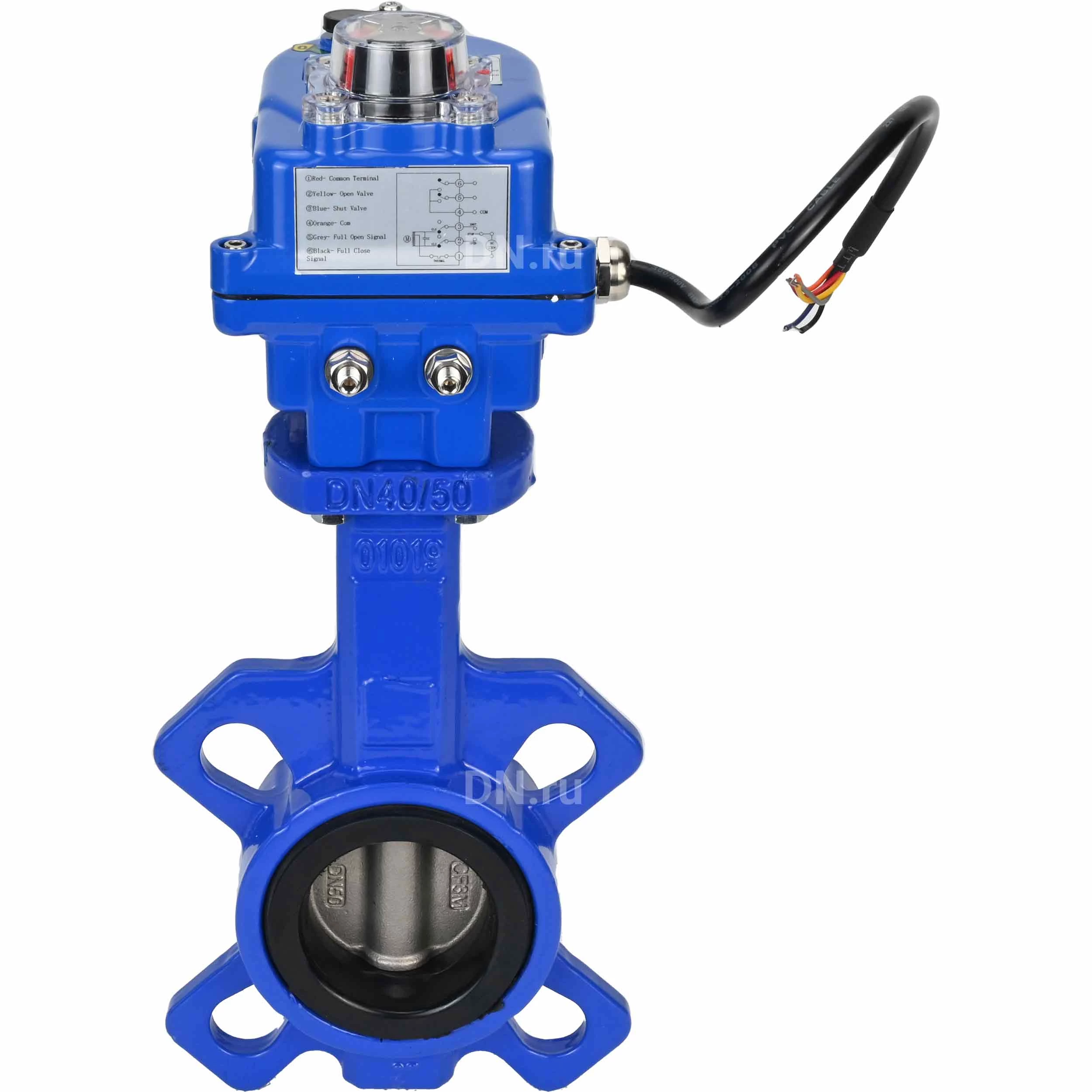

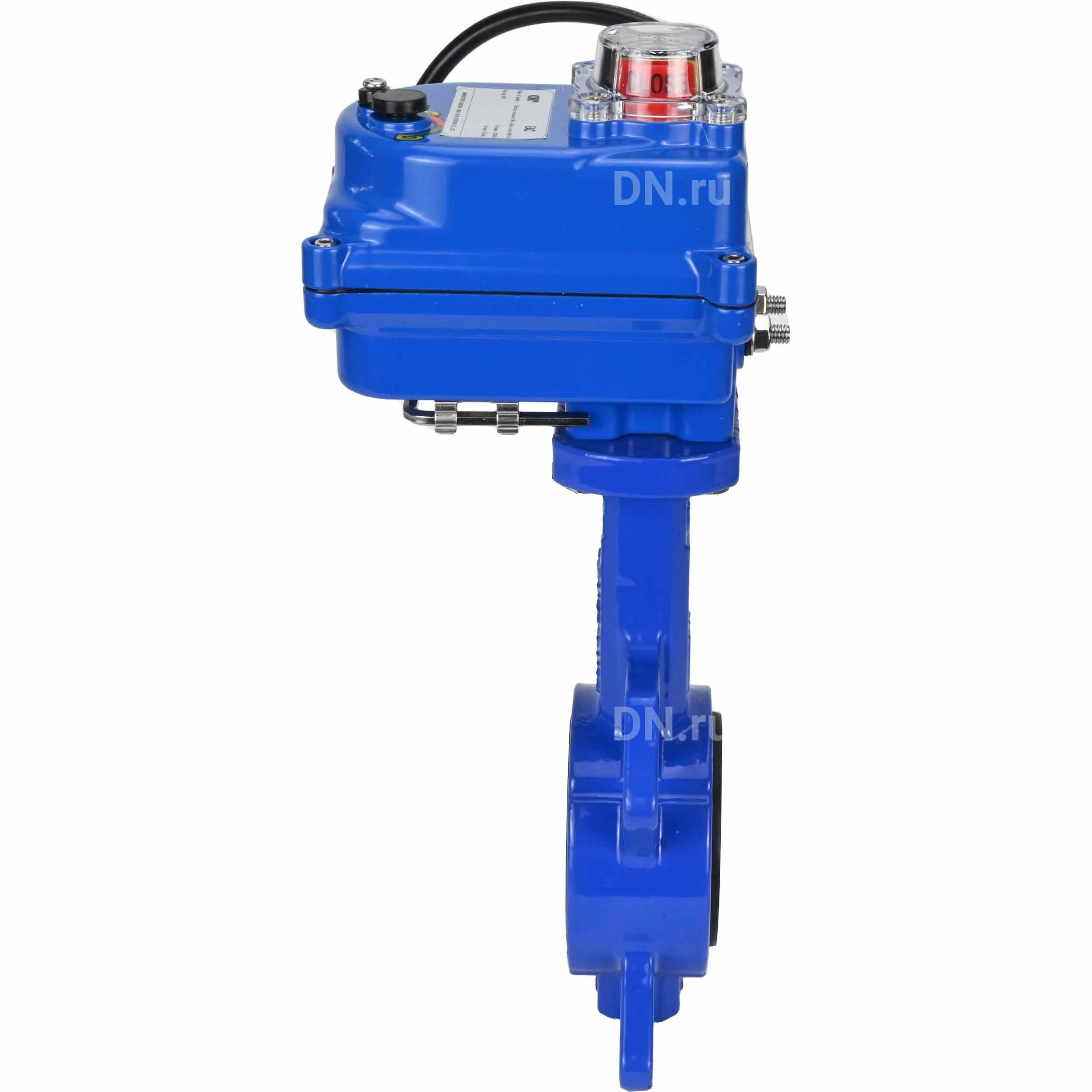

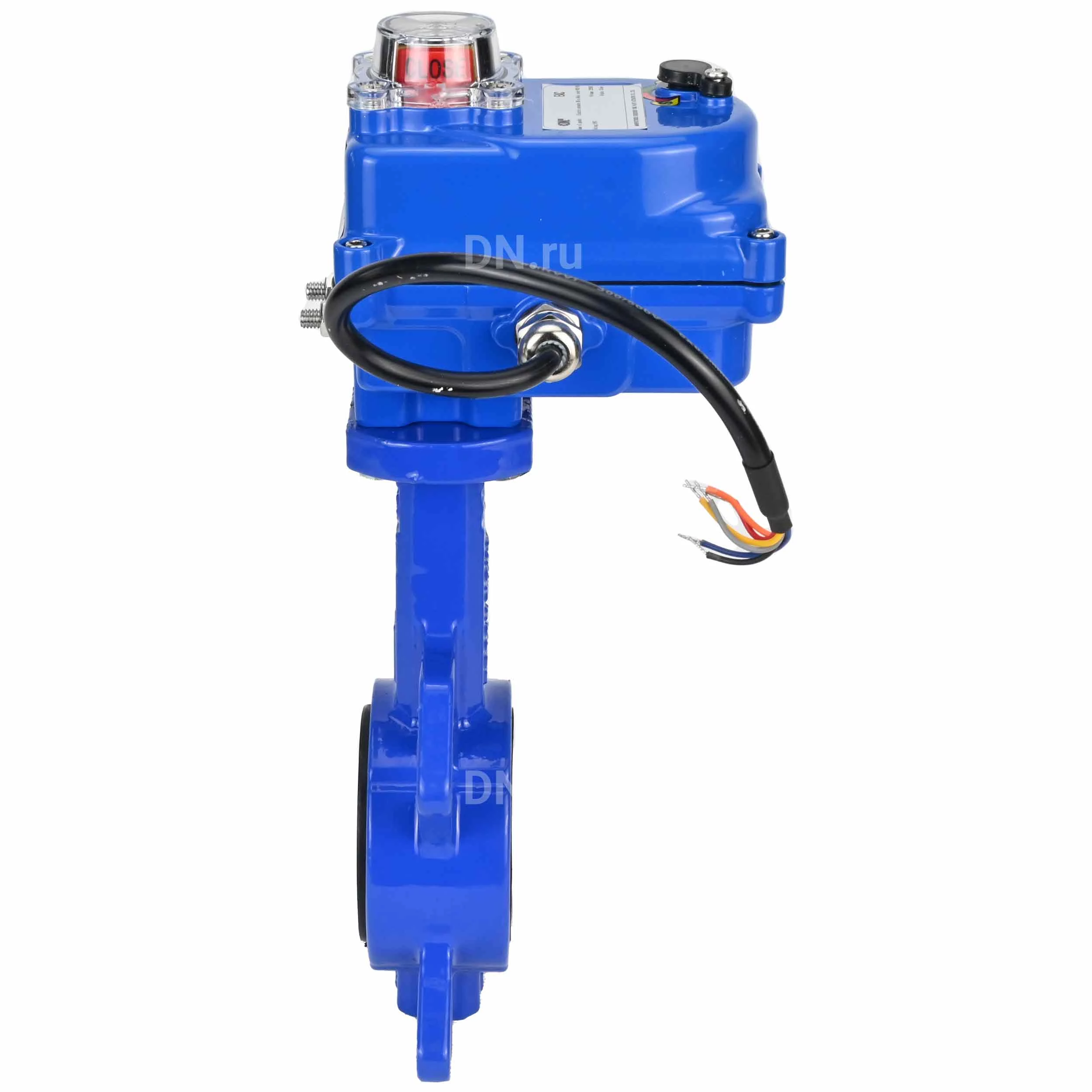

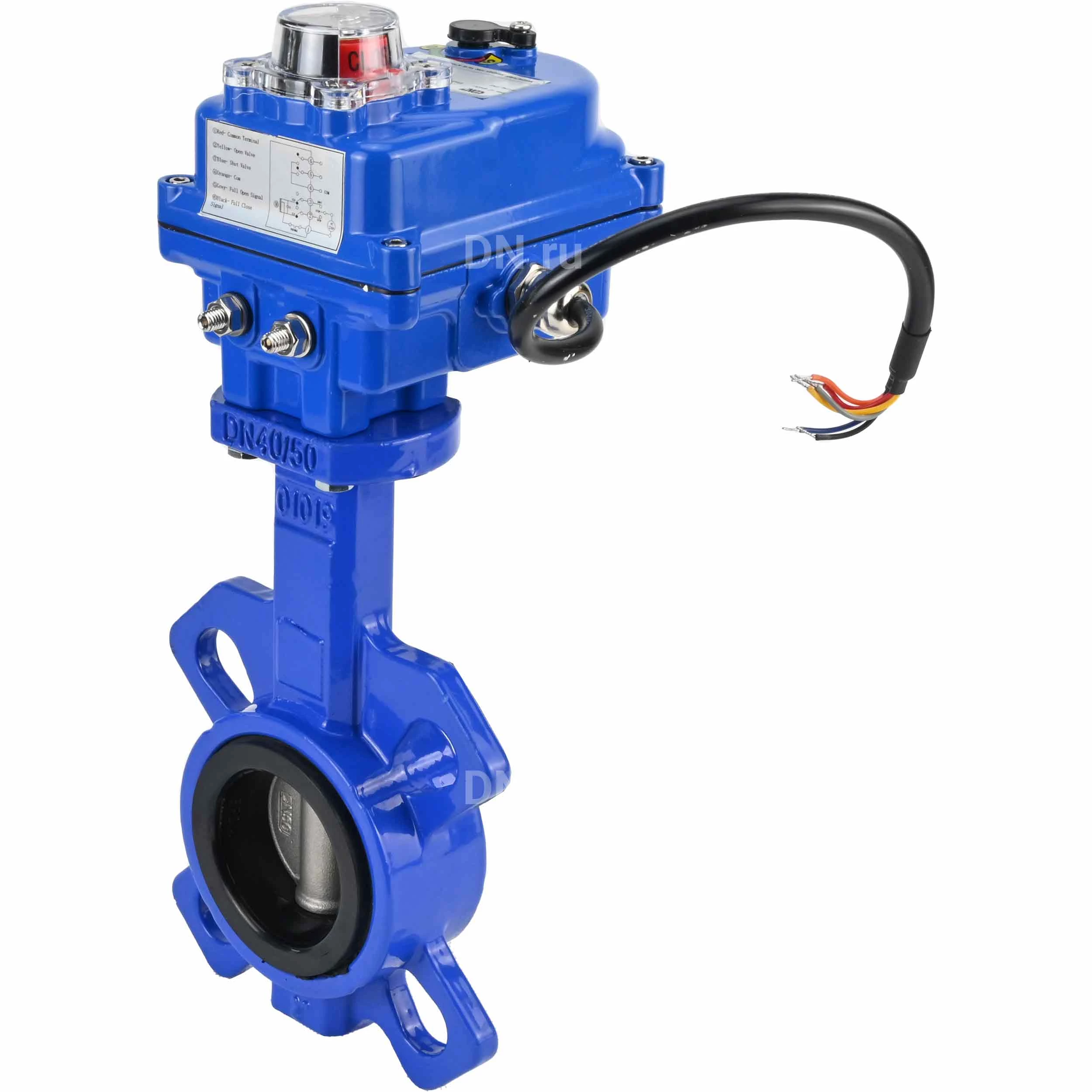

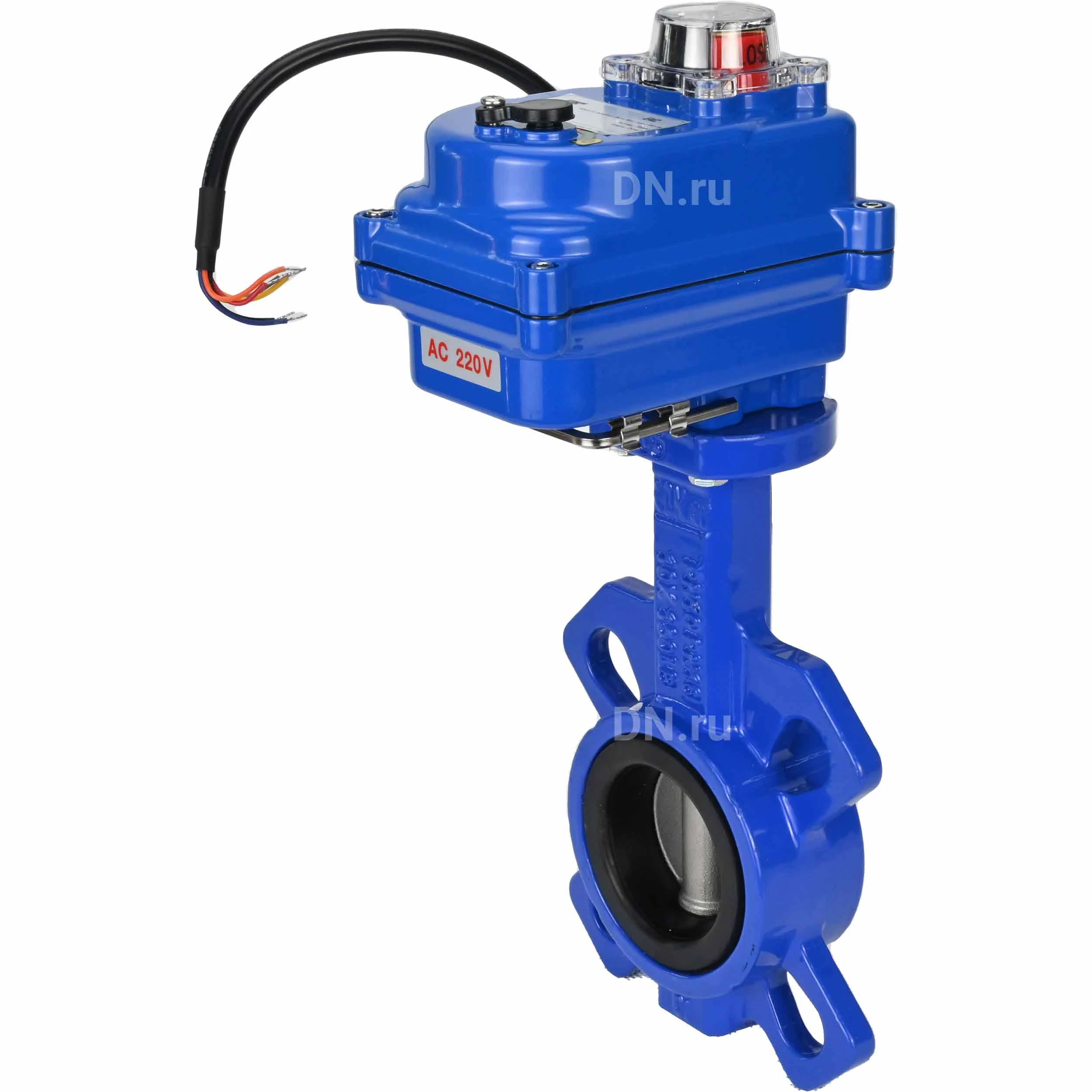

Затвор дисковый поворотный DN.ru WBV1432N-2W-Fb-H Ду40 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с электроприводом DN.ru blue QT-N-003EM-1-220VAC-У1

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Электрические четвертьоборотные приводы DN.RU предназначены для дистанционного и местного управления запорной арматурой. Широко применяются в газовой, нефтяной, металлургической и пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д. , в том числе в системах отопления и горячего/холодного водоснабжения. Применение электроприводов запорной арматуры позволяет добиться автоматизации процессов и облегчает контроль над техникой. Установочные размеры соответствуют международному стандарту ISO 05211 / DIN3337. Технические параметры затвора DN.ru WBV1432N-2W-Fb QT-N-EM-1-220VAC-У1 Ду40 Ру16: Диаметр номинальный DN - 40 мм Давление номинальное PN - 16 бар Тип управления - электропривод Тип присоединения - межфланцевый Бренд - DN.ru Класс материала корпуса - чугун Температура рабочей среды - от -20℃ до +100℃ Температура окружающей среды - от -20℃ до +100℃ Климатическое исполнение - УХЛ4 Датчик обратной связи - нет Наличие блока концевых выключателей - есть Наличие ручного дублера - Шестигранник Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7 Материал диска - Нержавеющая сталь AISI 316L/03Х16Н15М3 Тип уплотнения - NBR Вес запорной арматуры - 1.872 кг Вес набора - 3.072 кг Тип ISO-фланца арматуры - F05 Размер штока - 9х9 мм Страна производитель затвора - Россия Примечание - на горизонтальных трубопроводах не рекомендуется установка вертикально - ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх. Затвор дисковый поворотный DN.ru WBV1432N-2W-Fb QT-N-EM-1-220VAC-У1 Ду40 Ру16 Габаритные и установочные размеры затвора DN.ru WBV1432N-2W-Fb QT-N-EM-1-220VAC-У1 Ду40 Ру16: DN - 40 мм E - 34 мм L1 - 121 мм A - 114 мм c - 110.2 мм Эскиз затвора DN.ru WBV1432N-2W-Fb QT-N-EM-1-220VAC-У1 Ду40 Ру16 Материалы деталей затвора DN.ru WBV1432N-2W-Fb QT-N-EM-1-220VAC-У1 Ду40 Ру16 № Наименование Материал 1 Корпус чугун GGG50 (аналог ВЧ50) 2 Седловое уплотнение NBR 3 Диск нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 4 Шток нержавеющая сталь SS 416 (аналог ст.20Х13) 5 Штифт нержавеющая сталь SS 420 (аналог ст.20Х13) 6 Втулка PTFE 7 Уплотнительное кольцо NBR 8 Пластина углеродистая сталь Эскиз деталировки затвора DN.ru WBV1432N-2W-Fb QT-N-EM-1-220VAC-У1 Ду40 Ру16 QT-N-003EM-1-220VAC-У1 - характеристики: Тип электропривода - Четвертьоборотный Напряжение питания - 220В Напряжение питания концевых выключателей - 220В Номинальный потребляемый ток - 0.1А Мощность электродвигателя - 25 Вт Время цикла открытия/закрытия - 25 сек. Степень защиты корпуса - IP67 Наличие ручного дублера - Шестигранник Взрывозащита корпуса - нет Тепловая защита двигателя - есть Длина электропривода - 121 мм Ширина электропривода - 100 мм Высота электропривода - 110.2 мм Страна производитель - Китай Тип ISO-фланца привода - F03, F05 Размер штока - 11х11 мм Вес привода - 1.2 кг Диапазон рабочих температур -20 +40℃ Изображение электропривода QT-N-003EM-1-220VAC-У1
