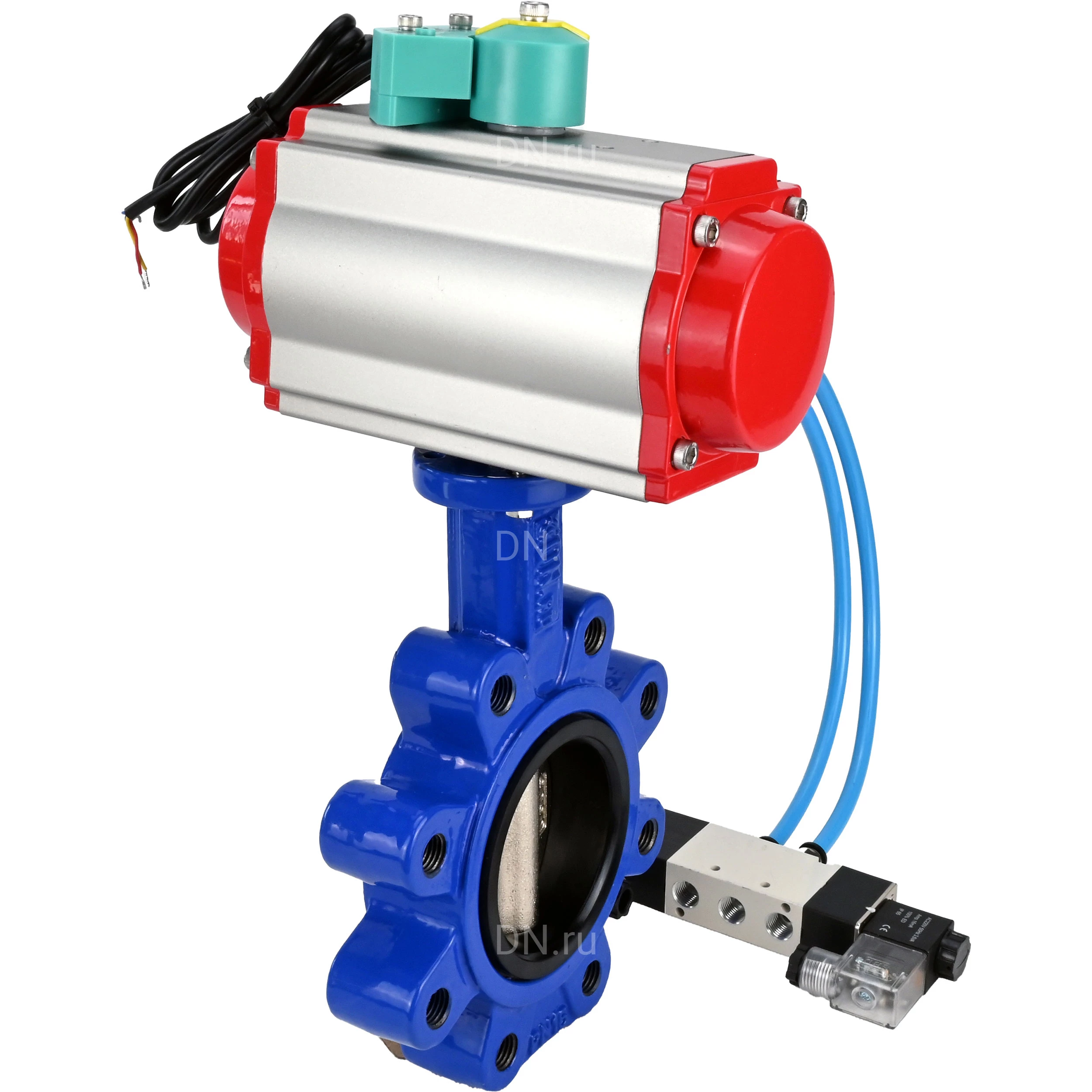

Затвор дисковый поворотный DN.ru WBV1616N-2W-Fb-H Ду65 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR, с пневмоприводом PA-DA-065 и магнитным переключателем ALS200D

Затворы типа LUG — это дисковые поворотные затворы, отличительной особенностью которых являются резьбовые проушины на корпусе. Эти проушины позволяют крепить затвор к одному фланцу с помощью болтов или шпилек, что особенно удобно, если на другой стороне трубопровода нет фланца. Такая конструкция делает их идеальными для использования в качестве запорных устройств в конце системы или на линиях, где требуется быстрое и надежное перекрытие потока.Приводы пневматические PA-х-х предназначены для автоматизации процесса управления четвертьоборотной арматурой. Пневмоприводы двойного действия PA-DA-х используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении.Магнитный переключатель DN.ru ALS200D предназначен для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы. Технические характеристики затвора дискового поворотного DN.ru WBV1616N-2W-Fb-H Ду65 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR: Тип затвора - поворотный дисковый Модель арматуры - WBV1616N-2W-Fb-H Диаметр - 65 мм Давление номинальное - 16 бар Среда - вода, масла, углеводороды, животные жиры Температура рабочей среды - от -10 до +90°C Применение - водоснабжение, промышленность, Системы отопления Цвет затвора - Синий Тип присоединения - Межфланцевый (резьбовые проушины) Управление - С пневмоприводом Класс герметичности - A Крутящий момент - 33 Нм Тип ISO-фланца арматуры - F05 Квадрат штока - 9х9 мм Срок службы - 10 лет Гарантия - 12 мес. Страна производитель - Россия Вес арматуры - 4.2 кг Общий вес - 6.34 кг Затвор дисковый поворотный DN.ru WBV1616N-2W-Fb-H Ду65 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR, с пневмоприводом PA-DA-065 и магнитным переключателем ALS200D Технические характеристики поворотного пневмопривода DN.ru двойного действия PA-DA-065: Модель привода - PA-DA-065 Наличие ручного дублера - нет Тип пневмопривода - двойного действия Номинальное давление - 12 бар Температура рабочей среды - от–20 до +80°C Подача воздуха - G1/4" Крутящий момент - 44 Нм Тип ISO-фланца - F05, F07 Квадрат штока - 14х14 мм Вес привода - 2 кг Страна производитель привода - Китай Поворотный пневмопривод DN.ru двойного действия PA-DA-065 Технические характеристики магнитного переключателя DN.ru ALS200D: Материал корпуса - пластик PP-GF30 Степень защиты корпуса - IP67 Совместимые устройства - пневматические приводы, любые исполнительные механизмы с поворотом вала на 90° Индикация угла поворота вала совмещаемого устройства - 0-90° Тип контакта - NO Тип взаимодействия датчиков - магнитный Расстояние взаимодействия датчиков - 1÷6 мм Частота переключения вкл/выкл - 0÷4.8 кГц Визуальная индикация - два светодиода Номинальное напряжение - 5÷240В AC/DC Номинальный ток - 0÷300 mA Номинальная мощность - 10 Вт Температура окружающей среды - от -40 до +85 °C Кабельный вывод - 4 провода (2 провода/обрыв, 2 провода/закрытие) Вес - 0.14 кг Гарантия - 12 мес. Срок службы - 10 лет Магнитный переключатель DN.ru ALS200D Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV1616N-2W-Fb-H Ду65 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR: C - 46 мм A - 77.5 мм B - 146.5 мм D - 145 мм N-M - 4-16 шт-мм Эскиз габаритов затвора дискового поворотного DN.ru WBV1616N-2W-Fb-H Ду65 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR Габаритные и установочные размеры поворотного пневмопривода DN.ru двойного действия PA-DA-065: A - 36 мм B - 47 мм C - 81 мм D - 88 мм E - 108 мм F - 72 мм G - 30 мм H - 80 мм I - 50 мм J - 70 мм M - 14х14 мм N - 18 мм Z - 168 мм d - 40 мм K - M6x10 L - M8x13 Эскиз габаритов поворотного пневмопривода DN.ru двойного действия PA-DA-065 Габаритные и установочные размеры магнитного переключателя DN.ru ALS200D: A - 75 мм B - 30 мм C - 51 мм E - 40 мм d - 5.5 мм Эскиз габаритов магнитного переключателя DN.ru ALS200D Материалы деталей затвора дискового поворотного DN.ru WBV1616N-2W-Fb-H Ду65 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR: № Наименование Материал 1 Корпус чугун QT450 (аналог ВЧ 45) 2 Диск чугун QT450 3 Седловое уплотнение NBR 4 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н13М2) Эскиз материалов затвора дискового поворотного DN.ru WBV1616N-2W-Fb-H Ду65 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR Конструкция поворотного пневмопривода DN.ru двойного действия PA-DA-065: № п/п Наименование детали Материал 1 Индикаторный винт АБС-пластик 2 Индикатор положения АБС-пластик 3 Пружинный зажим нержавеющая сталь 304 4 Металлическая шайба нержавеющая сталь 304 5 Прижимная шайба инженерный пластик 6 Корпус экструдированный алюминиевый сплав с твердым анодированием 7 Прижимная шайба инженерный пластик 8 Ограничитель легированная сталь 9 Уплотнительное кольцо вала верхнее NBR 10 Антифрикционное кольцо вала верхнее инженерный пластик 11 Вал легированная сталь никелированная 12 Антифрикционное кольцо вала нижнее инженерный пластик 13 Уплотнительное кольцо вала нижнее NBR 14 Заглушка NBR 15 Уплотнительное кольцо регулировочных винтов NBR 16 Шайба регулировочного винта нержавеющая сталь 304 17 Стопорная гайка регулировочного винта нержавеющая сталь 304 18 Винт регулировочный нержавеющая сталь 304 19 Поршень алюминиевый сплав, литой под давлением 20 Направляющая накладка поршня инженерный пластик 21 Антифрикционное кольцо поршня инженерный пластик 22 Уплотнительное кольцо поршня NBR 23 Комплект пружин пружинная сталь 24 Уплотнительное кольцо крышки NBR 25 Торцевая крышка литой алюминий с полиэфирным покрытием 26 Винт крышки нержавеющая сталь 304 27 Стопорный винт нержавеющая сталь 304 28 Адаптер углеродистая сталь Эскиз поворотного пневмопривода DN.ru двойного действия PA-DA-065
