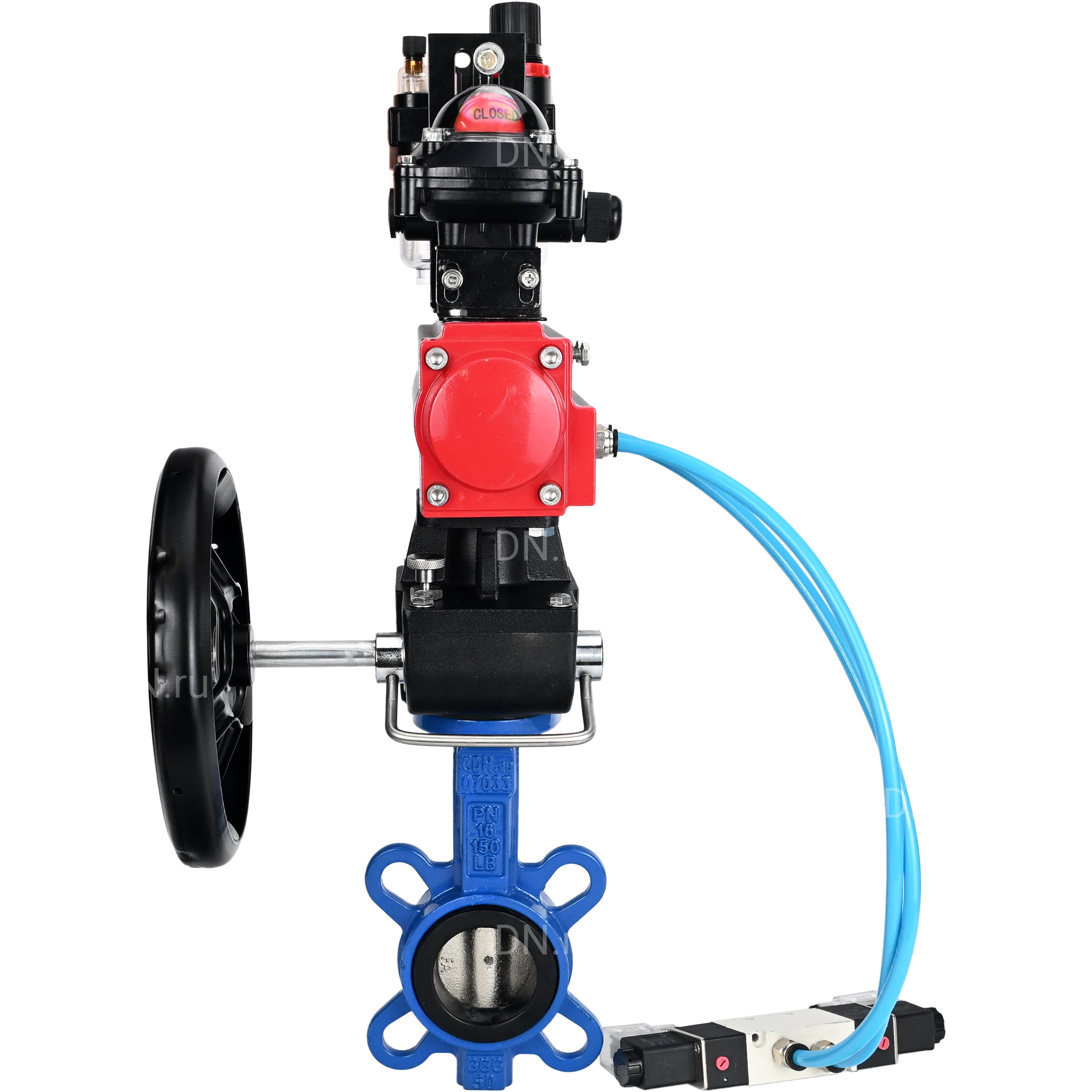

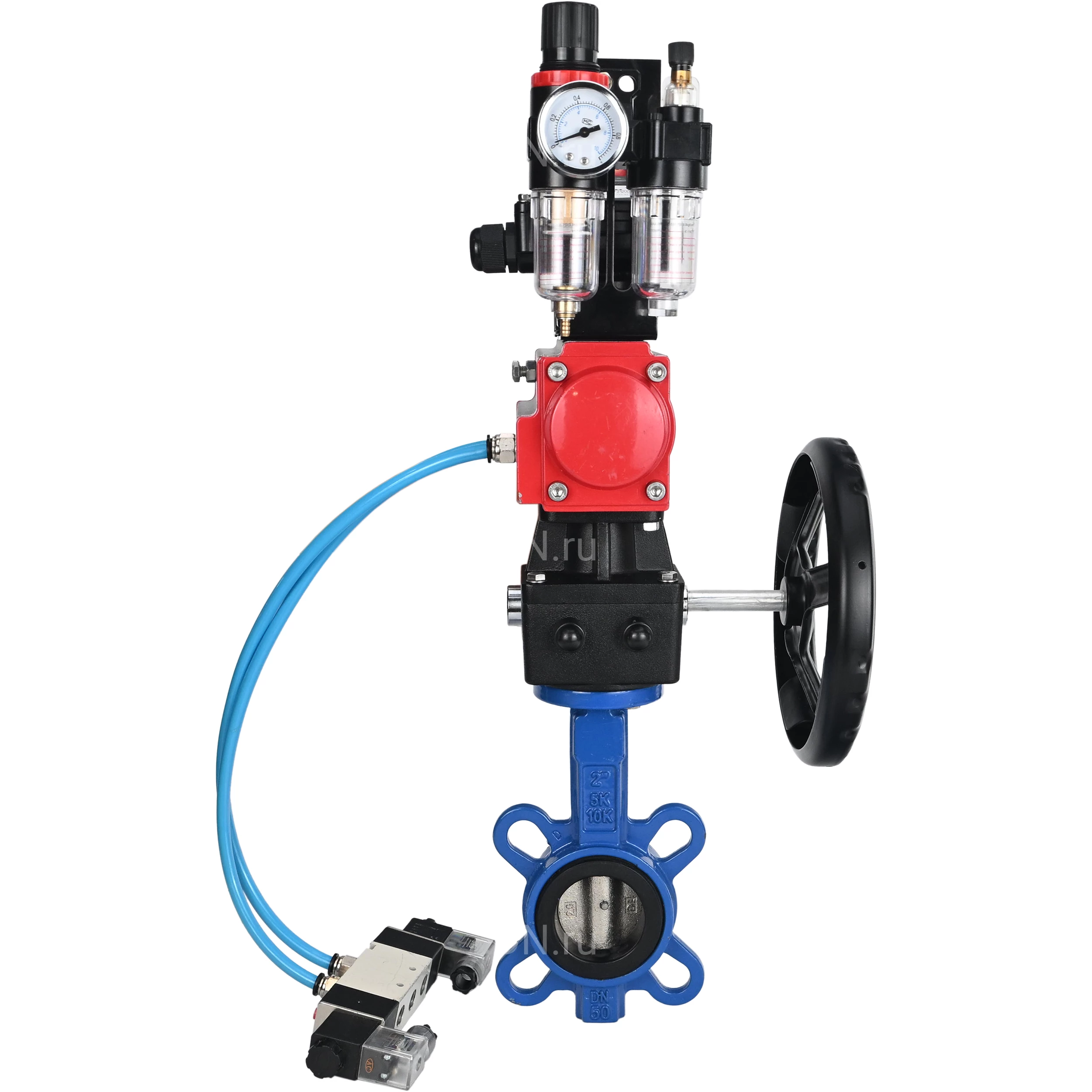

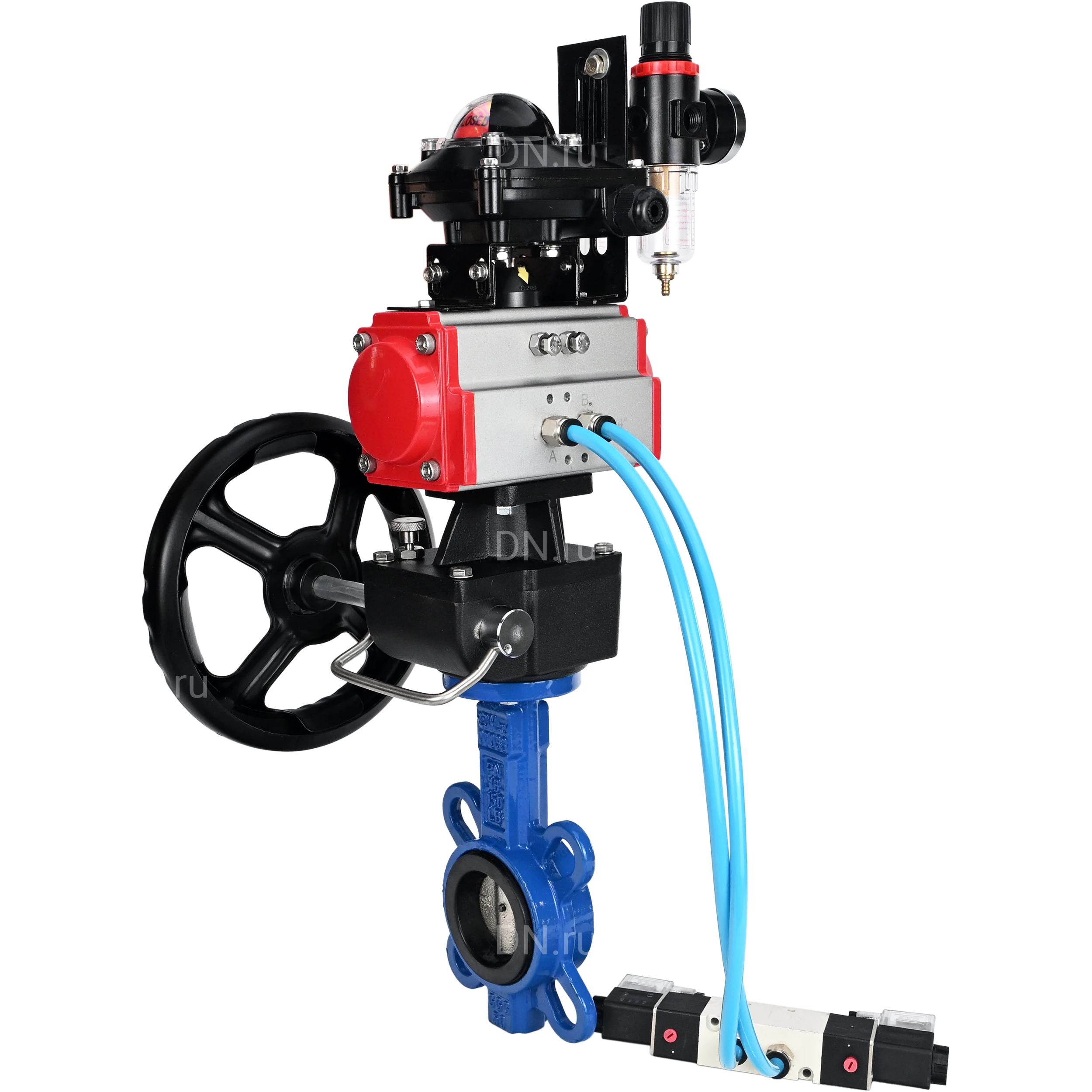

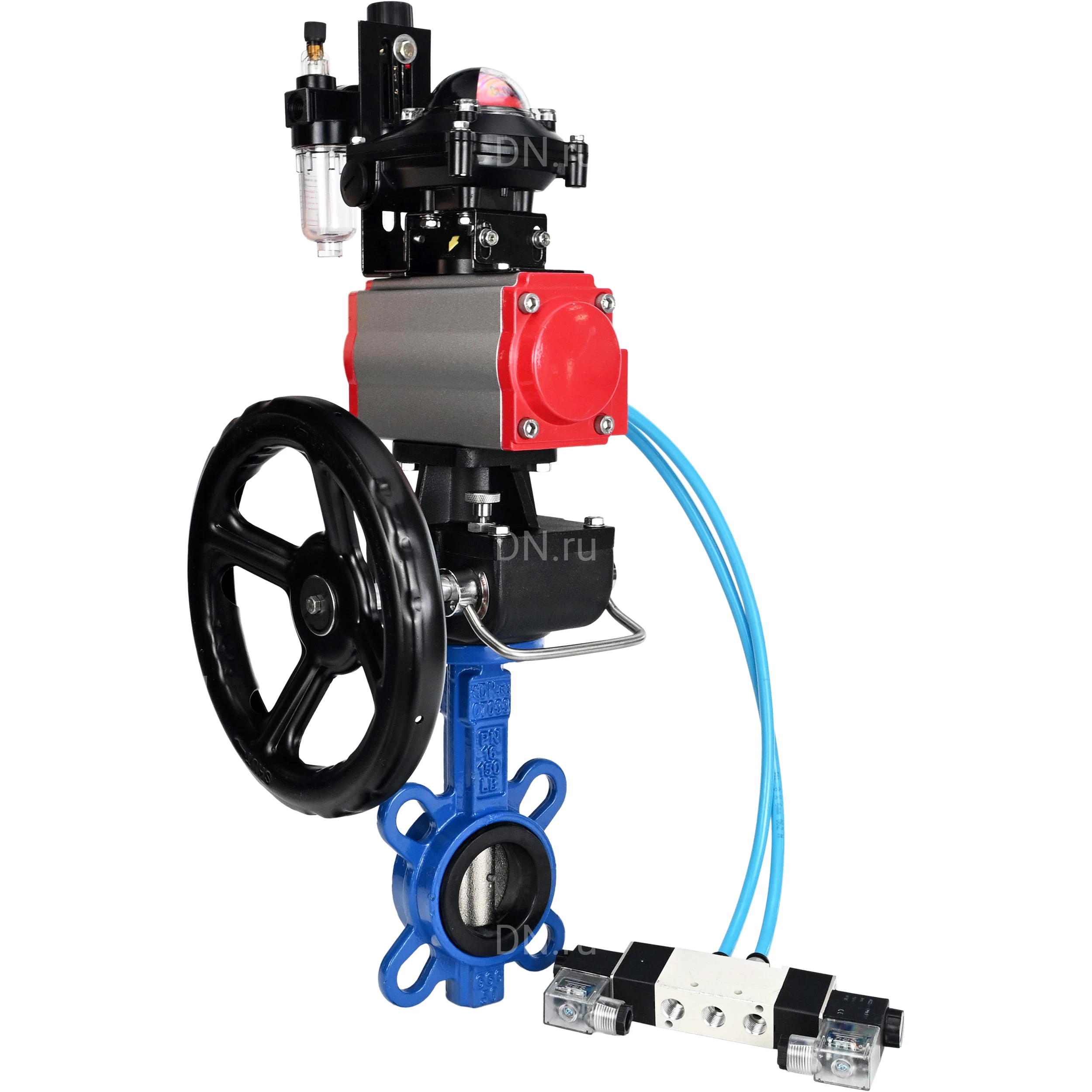

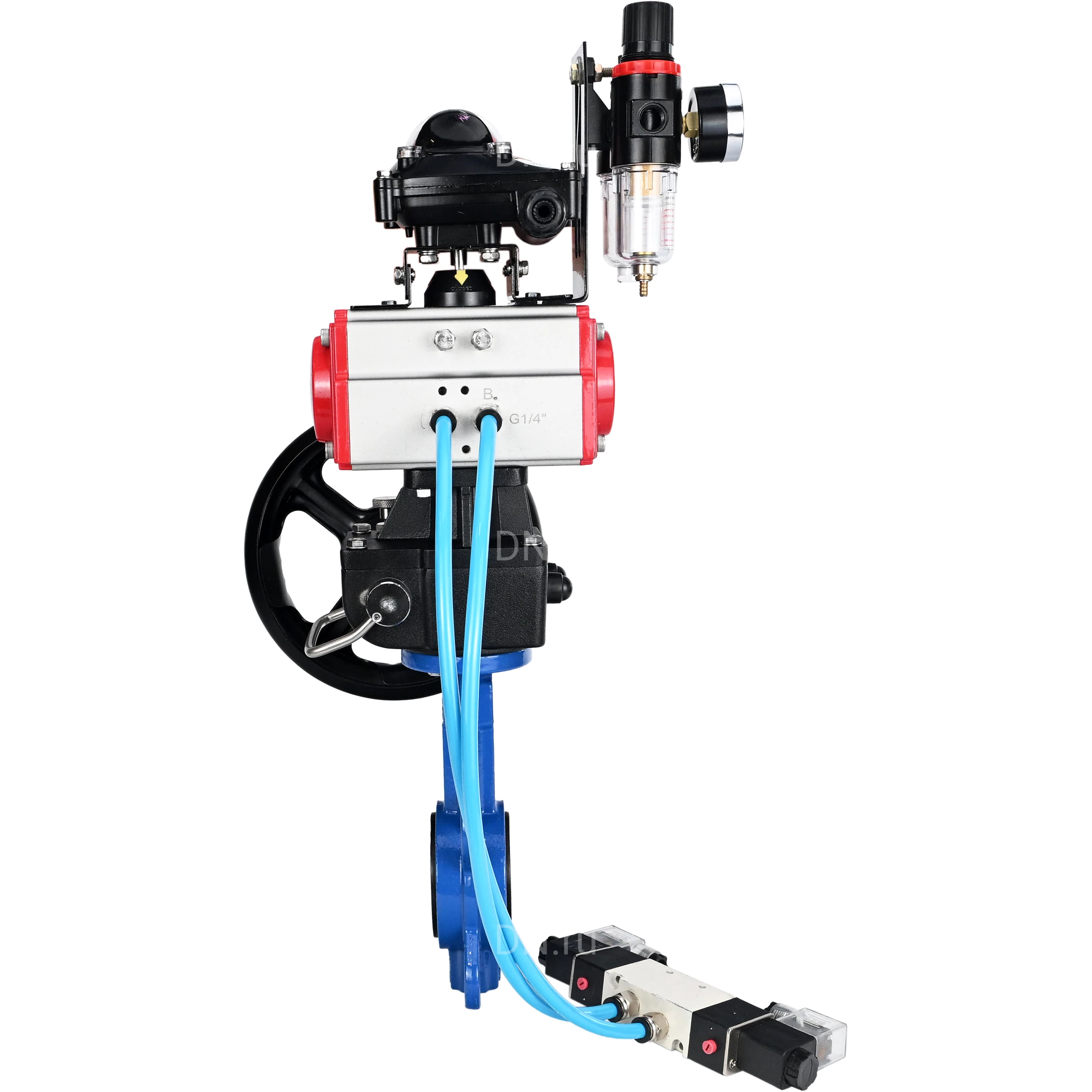

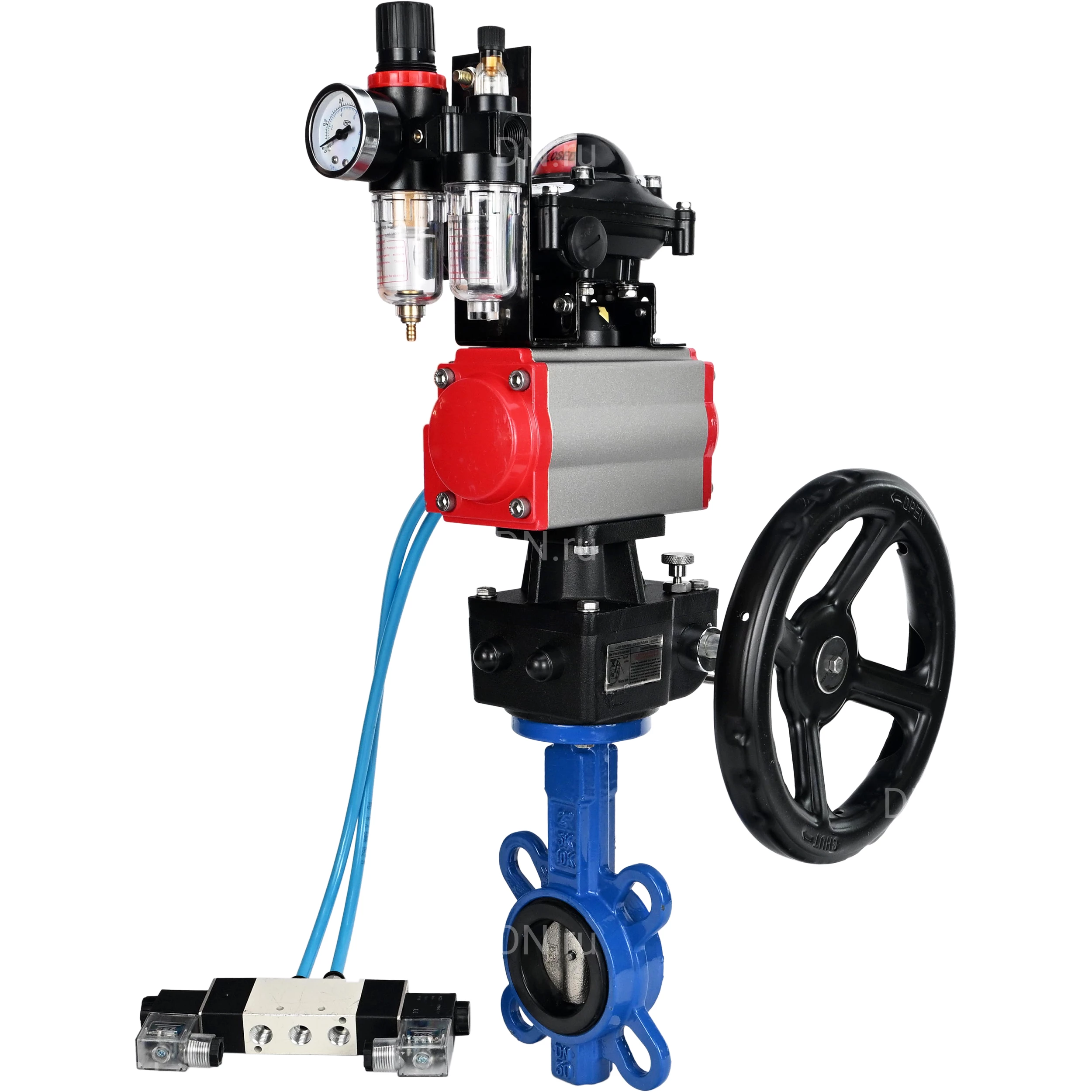

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду250 Ру16, корпус - чугун GGG50, диск - чугун GGG40, EPDM, с пневмоприводом PA-DA-140, с пневмораспределителем 4V320-08 AC220V, с БКВ APL-210N, с ручным дублером MON4-1200-T54-ISO, с БПВ AFC2000

Затвор дисковый поворотный DN.ru предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумаж Технические параметры затвора DN.ru WBV1413E-2W-Fb-H Ду250: Рабочее давление PN - 16 бар Номинальный диаметр DN - 250 мм Применение - водоснабжение, теплоснабжение Рабочая среда - вода, воздух, слабоагрессивная среда, нейтральные среды Температура рабочей среды - от -20℃ до +120℃ Температура окружающей среды - от -20℃ до +100℃ Климатическое исполнение - УХЛ4 Присоединение к трубопроводу - межфланцевый Тип запорного органа - однодисковый Тип затвора - поворотный дисковый Класс герметичности шарового затвора - A по ГОСТ 9544 Тип управления - пневмопривод Крутящий момент на валу арматуры - 285 Нм Управление - С пневмоприводом Серия крана шарового - WBV1413E-2W-Fb-H Цвет затвора - Синий Количество болтовых отверстий на одном фланце - 4 Диаметр болтовых отверстий на одном фланце - 12 Наличие пневмораспределителя - есть Наличие концевых выключателей - есть Средний срок службы - 5 лет Гарантия - 1 г. Страна производитель - Россия Вес набора - 47.415 кг Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду250 Ру16, корпус - чугун GGG50, диск - чугун GGG40, EPDM, с пневмоприводом PA-DA-140, с пневмораспределителем 4V320-08 AC220V, с БКВ APL-210N, с ручным дублером MON4-1200-T54-ISO, с БПВ AFC2000 Габариты и размеры затвора DN.ru WBV1413E-2W-Fb-H Ду250 с пневмоприводом PA-DA-140, пневмораспределителем 4V320-08 AC220V (подключение со шлангом), БКВ APL-210N, ручным дублером MON4-1200-T54-ISO и БПВ AFC2000: D - 250 мм L - 68 мм Н - 77 мм Н2 - 280 B - 203 B1 - 390 мм E - 202 мм C - 165 мм X - 162 мм Y - 139 мм Эскиз габаритов и размеров затвора DN.ru WBV1413E-2W-Fb-H Ду250 с пневмоприводом PA-DA-140, пневмораспределителем 4V320-08 AC220V (подключение со шлангом), БКВ APL-210N, ручным дублером MON4-1200-T54-ISO и БПВ AFC2000 Таблица деталей и материалов затвора DN.ru WBV1413E-2W-Fb-H Ду250: № Наименование Материал 1 Корпус чугун GGG50 (аналог ВЧ50) 2 Манжета EPDM 3 Диск чугун GGG40 (аналог ВЧ40) 4 Шток нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13) 5 Шпилька нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 6 Втулка NBR 7 Уплотнительное кольцо NBR 8 Пластина фиксирующая углеродистая сталь Эскиз деталей и материалов затвора DN.ru WBV1413E-2W-Fb-H Ду250 Технические параметры пневмопривода DN.ru PA-DA-140: Конструкция - двойного действия Рабочее давление - 6 бар Рабочая среда - фильтрованный сжатый воздух или неагрессивные газы, масла Диапазон регулировки привода - 5° Крутящий момент привода - 513 Нм Наличие ручного дублера - штурвал Угол поворота привода - 90° Тип ISO-фланца привода - F10, F12 Размер штока - 27х27 мм Резьба подача воздуха - G1/4" Страна производитель - Китай Вес пневмопривода - 13 кг Пневмопривод DN.ru PA-DA-140 Таблица деталей и материалов пневмопривода DN.ru PA-DA-140: № п/п Наименование детали Материал 1 Индикаторный винт АБС-пластик 2 Индикатор положения АБС-пластик 3 Пружинный зажим нержавеющая сталь 304 4 Металлическая шайба нержавеющая сталь 304 5 Прижимная шайба инженерный пластик 6 Корпус экструдированный алюминиевый сплав с твердым анодированием 7 Прижимная шайба инженерный пластик 8 Ограничитель легированная сталь 9 Уплотнительное кольцо вала верхнее NBR 10 Антифрикционное кольцо вала верхнее инженерный пластик 11 Вал легированная сталь никелированная 12 Антифрикционное кольцо вала нижнее инженерный пластик 13 Уплотнительное кольцо вала нижнее NBR 14 Заглушка NBR 15 Уплотнительное кольцо регулировочных винтов NBR 16 Шайба регулировочного винта нержавеющая сталь 304 17 Стопорная гайка регулировочного винта нержавеющая сталь 304 18 Винт регулировочный нержавеющая сталь 304 19 Поршень алюминиевый сплав, литой под давлением 20 Направляющая накладка поршня инженерный пластик 21 Антифрикционное кольцо поршня инженерный пластик 22 Уплотнительное кольцо поршня NBR 23 Комплект пружин пружинная сталь 24 Уплотнительное кольцо крышки NBR 25 Торцевая крышка литой алюминий с полиэфирным покрытием 26 Винт крышки нержавеющая сталь 304 27 Стопорный винт нержавеющая сталь 304 28 Адаптер углеродистая сталь Эскиз деталей и материалов пневмопривода DN.ru PA-DA-140 Технические параметры пневмораспределителя DN.ru 4V320-08 AC220V (подключение со шлангом): Тип пневмораспределителя - золотниковый Модель пневмораспределителя - 4V320-08 AC220V (подключение со шлангом) Рабочее давление - 1.5 ÷ 8 бар Напряжение питания - 220В Полная мощность - 4.5 Ва Управление - двустороннее электромагнитное Рабочая среда - очищенный воздух (тонкость очистки 40 мкм) Частота срабатывания - 5 цикл/сек Вес - 1.2 кг Пневмораспределитель DN.ru 4V320-08 AC220V (подключение со шлангом) Габариты и размеры пневмораспределителя DN.ru 4V320-08 AC220V (подключение со шлангом): A - 71.9 мм B - 45 мм C - 94.4 мм D - 27 мм E - 69 мм F - 40 мм H - 82.4 мм I - 24 мм K - 40 мм L - 188.8 мм M - 69.4 мм N - 50 мм O - 83.4 мм P - 22 мм S - 20 мм T - 6.5 мм U - 2.4 мм Эскиз габаритов и размеров пневмораспределителя DN.ru 4V320-08 AC220V (подключение со шлангом) Технические параметры блока концевых выключателей DN.ru APL-210N: Модель блока концевых выключателей - APL-210N Максимальное напряжение концевого выключателя - 250В Резьба кабельного ввода - 2 x NPT1/2″ Взрывозащита - нет Степень защиты корпуса IP - IP65 Блок концевых выключателей DN.ru APL-210N Габариты и размеры блока концевых выключателей DN.ru APL-210N: Н - 77 мм L - 112 мм B - 88 мм мм D - 10 мм D1 - 5 мм M - 20х1.5 Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-210N Таблица деталей и материалов блока концевых выключателей DN.ru APL-210N: Деталь Материал Корпус литьевой алюминий Индикаторный колпак полиэстер пластик 3D-индикатор ABC -пластик Кулачок полиэстер пластик Пружина нержавеющая сталь Винты нержавеющая сталь Уплотнительные кольца NBR Втулка бронза Клемма заземления нержавеющая сталь Вал нержавеющая сталь Технические параметры ручного дублера DN.ru MON4-1200-T54-ISO: Модель ручного дублёра - MON4-1200-T54-ISO Диаметр штурвала - 320 мм Передаточное соотношение- 54:01:00 Способ монтажа - вертикальный, горизонтальный Вес - 13.7 кг Ручной дублер DN.ru MON4-1200-T54-ISO Габариты и размеры ручного дублера DN.ru MON4-1200-T54-ISO: b1 - 27 мм N - 32 мм b2 - 27 мм M - 30 мм D1 - 102 мм 4-M1 - 4-M10 D2 - 125 мм 4-M2 - 4-M12 E - 129х129 мм D3 - 125 мм 4-Ø1 - 4-Ø12.5 D4 - 140 мм 4-Ø2 - 4-Ø16.5 А - 374 мм B - 93 мм ØC - 174 мм F - 202 мм T - 94 мм Y - 280 мм C - 165 мм S - 84 мм K - 15 мм Эскиз габаритов и размеров ручного дублера DN.ru MON4-1200-T54-ISO Таблица деталей и материалов ручного дублера DN.ru MON4-1200-T54-ISO: № п/п Детали Материал 1 Шток для монтажа пневмопривода сталь 45 2, 8 Уплотнительное кольцо EPDM 3 Фиксирующая пружина пружинная сталь 4 Верхняя торцевая крышка сплав алюминия 5 Винт сталь 304 6 Фиксирующая скоба (главная тяга) сталь 304 7 Корпус сплав алюминия 9 Редуктор чугун ВЧ50 10 Переходная муфта чугун ВЧ40 11 Шток редуктора чугун ВЧ40 Эскиз деталей и материалов ручного дублера DN.ru MON4-1200-T54-ISO Технические параметры блока подготовки воздуха DN.ru AFC2000: Рабочее давление - 8 бар Регулируемый диапазон давления - 0.5 ÷ 9 бар Подсоединение воздуха - G1/4"″ Размер фильтруемых частиц - 40 мкм Вес - 0.395 кг Блок подготовки воздуха Dn.ru AFC2000 Габариты и размеры блока подготовки воздуха Dn.ru AFC2000: D - 250 мм L - 68 мм Н - 77 мм Н2 - 280 B - 203 B1 - 390 мм E - 202 мм C - 165 мм X - 162 мм Y - 139 мм 0 Эскиз габаритов и размеров блока подготовки воздуха DN.ru AFC2000
