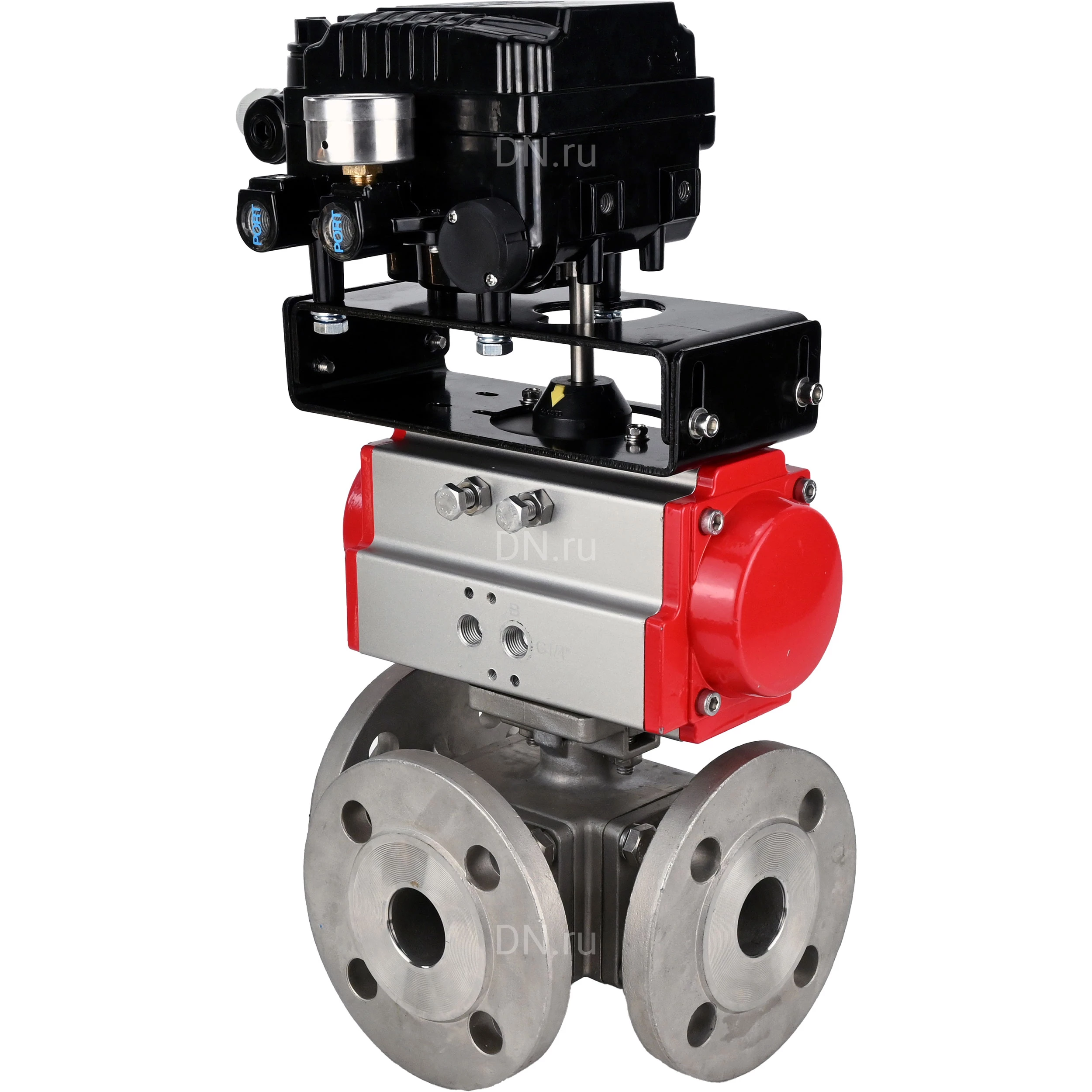

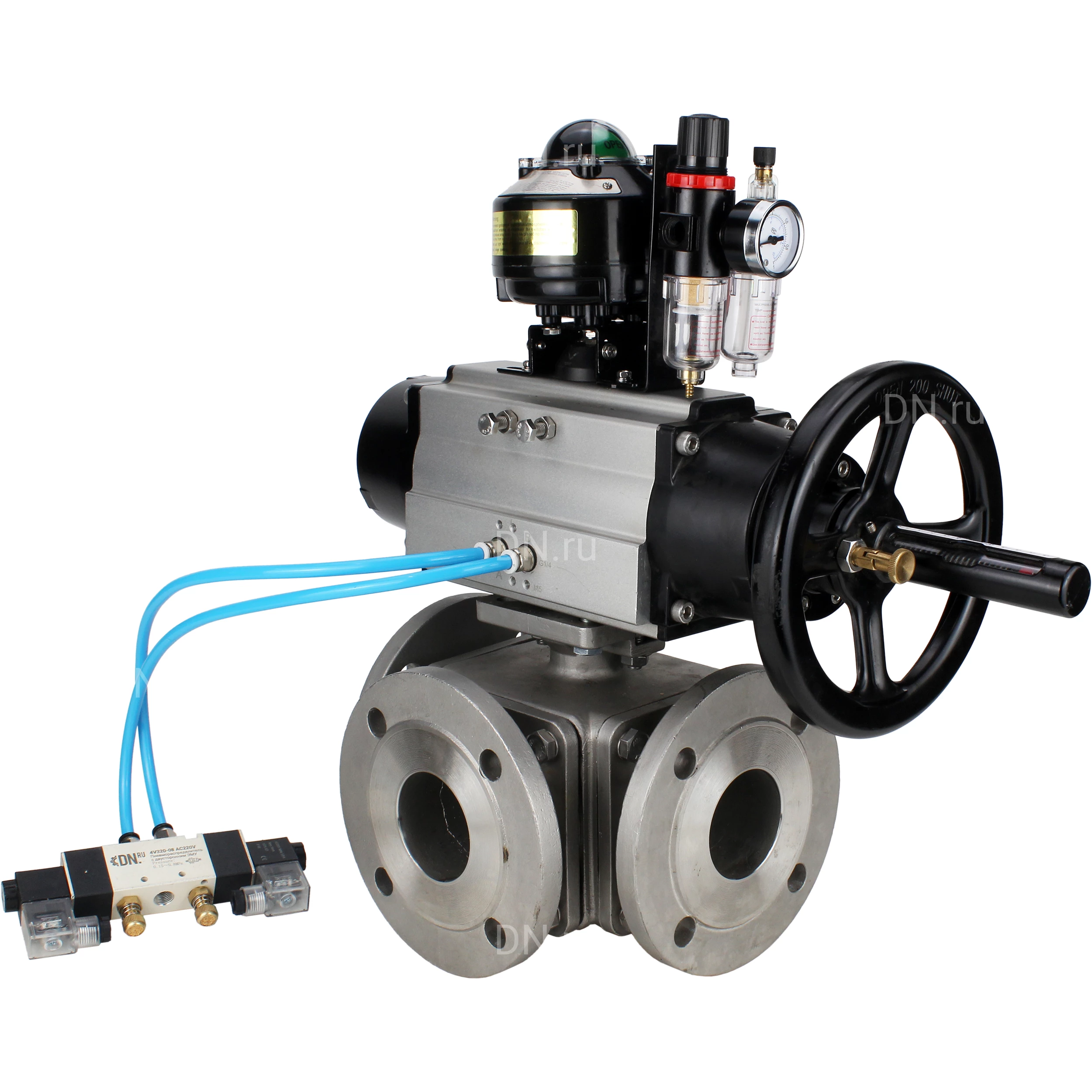

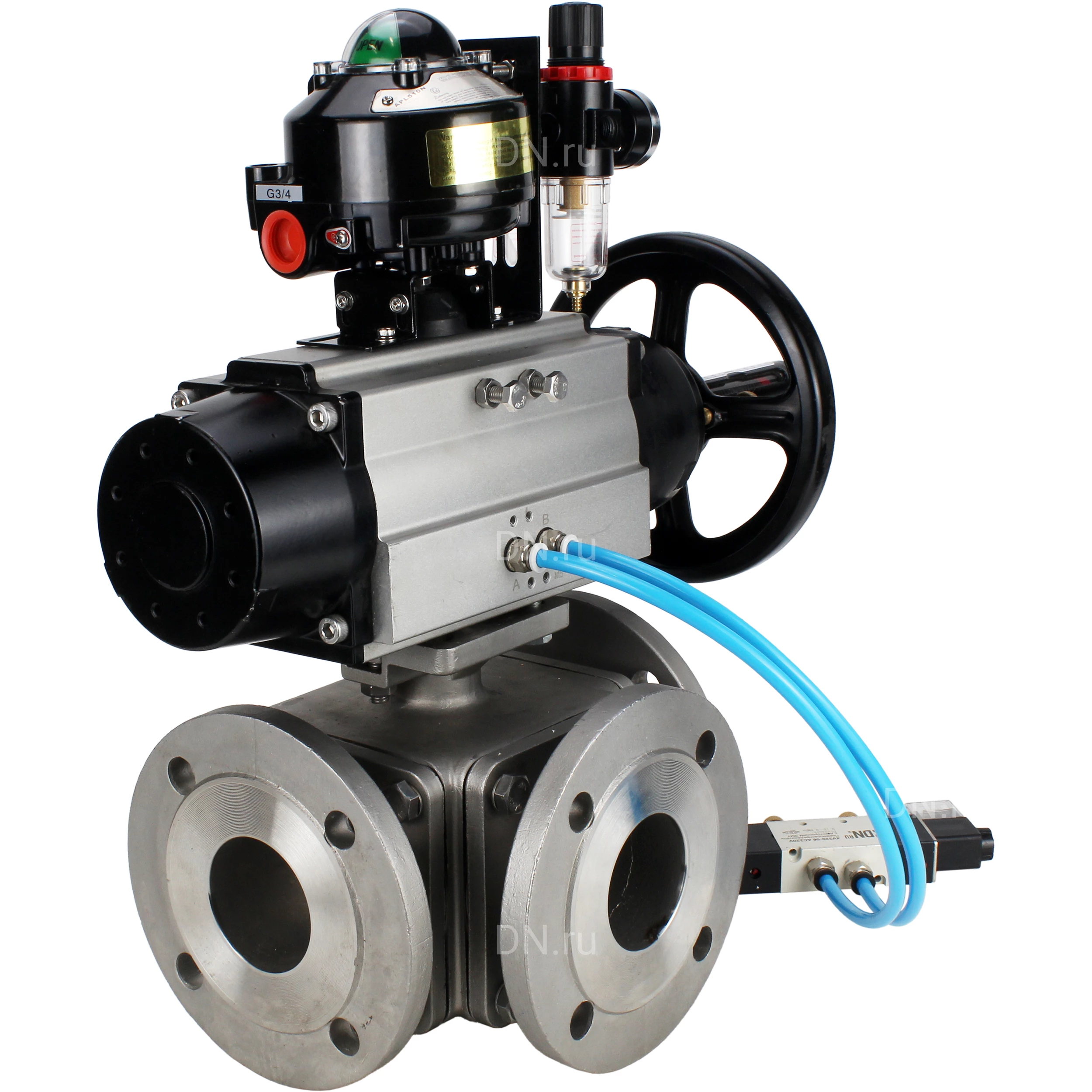

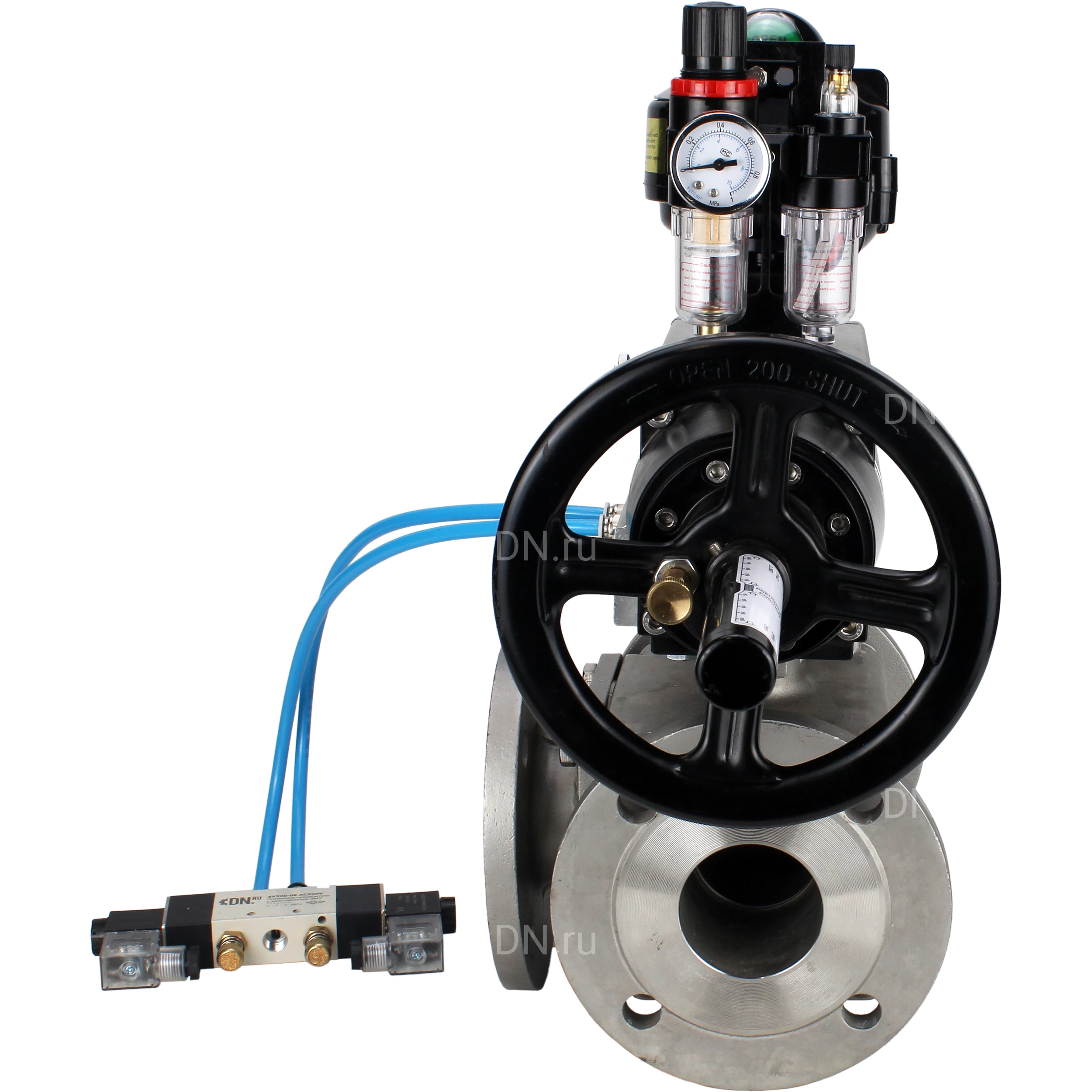

Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F Ду100 Ру16 полнопроходной трехходовой, фланцевый, корпус - нержавеющая сталь SS316, с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-10 AC220V, БКВ APL-510N EX и БПВ AFC2000

Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы. Технические параметры крана шарового DN.ru BV3232P(4pc)-FP-3WL-F Ду100 Ру16 Давление номинальное PN - 16 бар Диаметр номинальный DN - 100 мм Тип присоединения - Фланцевый Количество болтовых отверстий на одном фланце - 8 шт Диаметр болтовых отверстий на одном фланце - 18 мм Среда - вода, пар, нефтепродукты, нейтральные среды, газообразные среды Тип управления - С пневмоприводом Применение - водоснабжение, теплоснабжение Проход шара крана - полнопроходной Температура рабочей среды - от -25°С до 180°С Присоединение - фланцевое Управление - пневмопривод двойного действия Класс герметичности - A по ГОСТ 9544 Проходное сечение - 100 Наличие спускника - нет Водоразборный - нет Тип устройства крана - трехходовой Пропускная способность - 2250 Наружный диаметр фланца - 220 мм Межцентровое расстояние отверстий фланца - 180 мм Диаметр соединительного выступа - 158 мм Высота соединительного выступа - 187 мм Толщина фланца - 20 мм Тип трехходового крана - L Тип затвора - шаровый Тип ISO-фланца арматуры - F10, F12 Размер вала арматуры (квадрат) - 22х22 мм Серия - BV3232P Крутящий момент на валу арматуры - 157 Нм Страна производитель - Россия Срок службы - 10 лет Гарантия - 1 г. Вес - 70.895 кг Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F Ду100 Ру16 полнопроходной трехходовой, фланцевый, корпус - нержавеющая сталь SS316, с пневмоприводом DN.ru PA-DA-105-1, пневмораспределителем 4V320-10 AC220V, БКВ APL-510N EX и БПВ AFC2000 Габариты и размеры крана шарового DN.ru BV3232P(4pc)-FP-3WL-F Ду100 Ру16: L - 325 мм ØD - 220 мм ØD1 - 180 мм ØD2 - 158 мм A - 495 мм E - 200 мм S - 162 мм C - 88 мм I - 139 мм Эскиз габаритов и размеров крана шарового DN.ru BV3232P(4pc)-FP-3WL-F Ду100 Ру16 Таблица деталей и материалов крана шарового DN.ru BV3232P(4pc)-FP-3WL-F Ду100 Ру16: № п/п Наименование детали Материал 1 Корпус Нержавеющая сталь SS316 2 Шар Нержавеющая сталь SS316 3 Уплотнение PTFE 4 Крышка корпуса Нержавеющая сталь SS316 5 Болт Нержавеющая сталь SS304 6 Прокладка PTFE 7 Гайка Нержавеющая сталь SS304 8 Прокладка PTFE 9 Уплотнение штока PTFE 10 Болт Нержавеющая сталь SS304 11 Сальник Нержавеющая сталь SS304 Эскиз деталей и материалов крана шарового DN.ru BV3232P(4pc)-FP-3WL-F Ду100 Ру16 Технические параметры пневмопривода DN.ru PA-DA-105-1 Конструкция - двойного действия Модель привода - PA-DA-105-1 Рабочее давление привода - 8 бар Диапазон регулировки привода - 5° Крутящий момент привода - 202 Нм Наличие ручного дублера - штурвал Угол поворота привода - 90° Время цикла открытия/закрытия - 1 сек. Тип ISO-фланца привода - F07/F10 Размер штока - 22х22 мм Резьба подача воздуха - G1/4″ Бренд привода - DN.ru Страна производитель - Россия Вес пневмопривода - 9 кг Пневмопривод DN.ru PA-DA-105-1 Габариты и размеры пневмопривода DN.ru PA-DA-105-1: A - 495 мм A1 - 461.5 мм B - 133 мм C - 109.5 мм D - 153 мм E - 57.5 мм F - 64 мм G - 26 мм H - 80 мм I - 30 мм N - 22 мм W - 200 мм J - 102 мм K - 70 мм L - М10х16 мм M - М8х13 мм Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1 Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1: № п/п Наименование детали Материал 1 Индикаторный винт ABS (пластик) 2 Индикатор положения ABS (пластик) 3 Пружинный зажим Нержавеющая сталь 304 4 Шайба Нержавеющая сталь 304 5 Внешняя шайба Инженерный пластик 6 Регулировочный винт Нержавеющая сталь 304 7 Гайка Нержавеющая сталь 304 8 Шайба Нержавеющая сталь 304 9 Корпус Экструдированный алюминивый сплав 10 Поршень Литой под давлением алюминиевый сплав 11 Уплотнительное кольцо поршня NBR 12 Группа подшипников Инженерный пластик 13 Уплотнительное кольцо торцевой крышки NBR 14 Торцевая крышка Литой алюминиевый сплав, покрытый полиэфирной краской 15 Винт крепежный Нержавеющая сталь 304 16 Шайба внутренняя Инженерный пластик 17 Уплотнительное кольцо NBR 18 Подшипник Инженерный пластик 19 Фиксатор Легированная сталь 20 Шестерня Легированная сталь 21 Подшипник Инженерный пластик 22 Уплотнительное кольцо NBR Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1 Технические параметры пневмораспределителя DN.ru 4V320-10 AC220V (подключение со шлангом) Тип пневмораспределителя - золотниковый Модель пневмораспределителя - 4V320-10 AC220V (подключение со шлангом) Рабочее давление - 1.5 ÷ 8 бар Максимальное давление - 12 бар Напряжение питания - 220В Рабочая среда - очищенный воздух (тонкость очистки 40 мкм) Частота срабатывания - 5 цикл/сек Пневмораспределитель DN.ru 4V320-10 AC220V (подключение со шлангом) Габариты и размеры пневмораспределителя DN.ru 4V320-10 AC220V (подключение со шлангом): A - 71.9 мм B - 45 мм C - 94.4 мм D - 27 мм E - 69 мм F - 40 мм H - 82.4 мм I - 24 мм K - 40 мм L - 188.8 мм M - 69.4 мм N - 50 мм O - 82.4 мм P - 24 мм S - 20 мм T - 6.5 мм U - 2.4 мм V - 4 мм Эскиз габаритов и размеров пневмораспределителя DN.ru 4V320-10 AC220V (подключение со шлангом) Технические параметры блока концевых выключателей DN.ru APL-510N EX Модель блока концевых выключателей - APL-510N EX Максимальный ток концевого выключателя - 16 Максимальное напряжение концевого выключателя - 250 Резьба кабельного ввода - 2 x NPT 3/4″ Взрывозащита - есть Степень защиты корпуса IP - IP67 Допустимая температура окружающей среды - от -20°С до +66°С Срок службы - 10 лет Блок концевых выключателей DN.ru APL-510N EX Габариты и размеры блока концевых выключателей DN.ru APL-510N EX: A - 118 мм B - 118 мм C - 138,4 мм D - 17 мм E - 19 мм F - 7 мм G - 3 мм H - 4 мм I - 59 мм J - 59 мм K - 59 мм L - 59 мм M - 121,4 мм Ød1 - 50 мм Ød2 - 5 мм Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-510N EX Технические параметры блока подготовки воздуха Dn.ru AFC2000 Рабочее давление - 8 бар Регулируемый диапазон давления - 0.5 ÷ 9 бар Подсоединение воздуха - G1/4″″ Размер фильтруемых частиц - 40 мкм Вес - 0.395 кг Блок подготовки воздуха Dn.ru AFC2000 Габариты и размеры блока подготовки воздуха Dn.ru AFC2000: A - 162 мм B - 88 мм C - 139 мм D - 31 мм E - 53.5 мм F - 12 мм G - 8 мм H - 7 мм I - 13.3 мм J - 39 мм K - 5 мм L - 40 мм M - 32 мм N - 53 мм O - 29 мм P - 6 мм R - 41.5 мм Эскиз габаритов и размеров блока подготовки воздуха Dn.ru AFC2000
