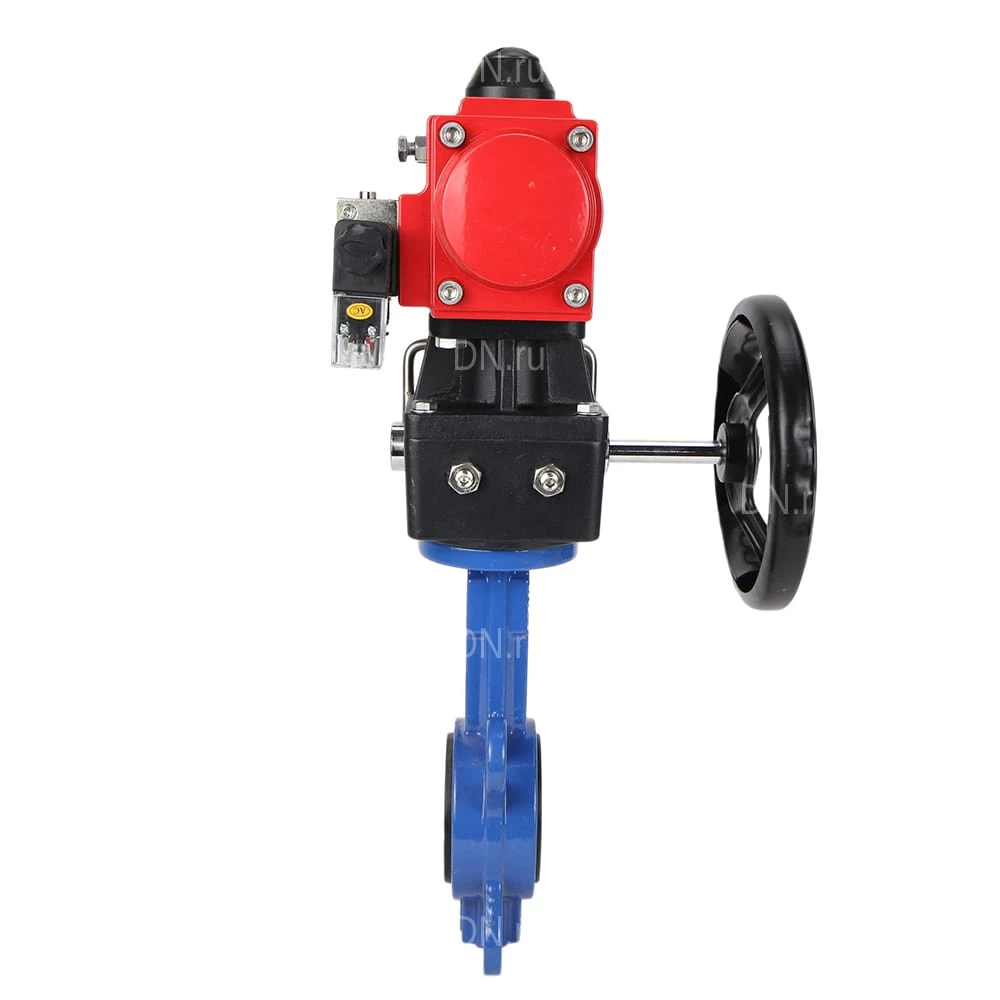

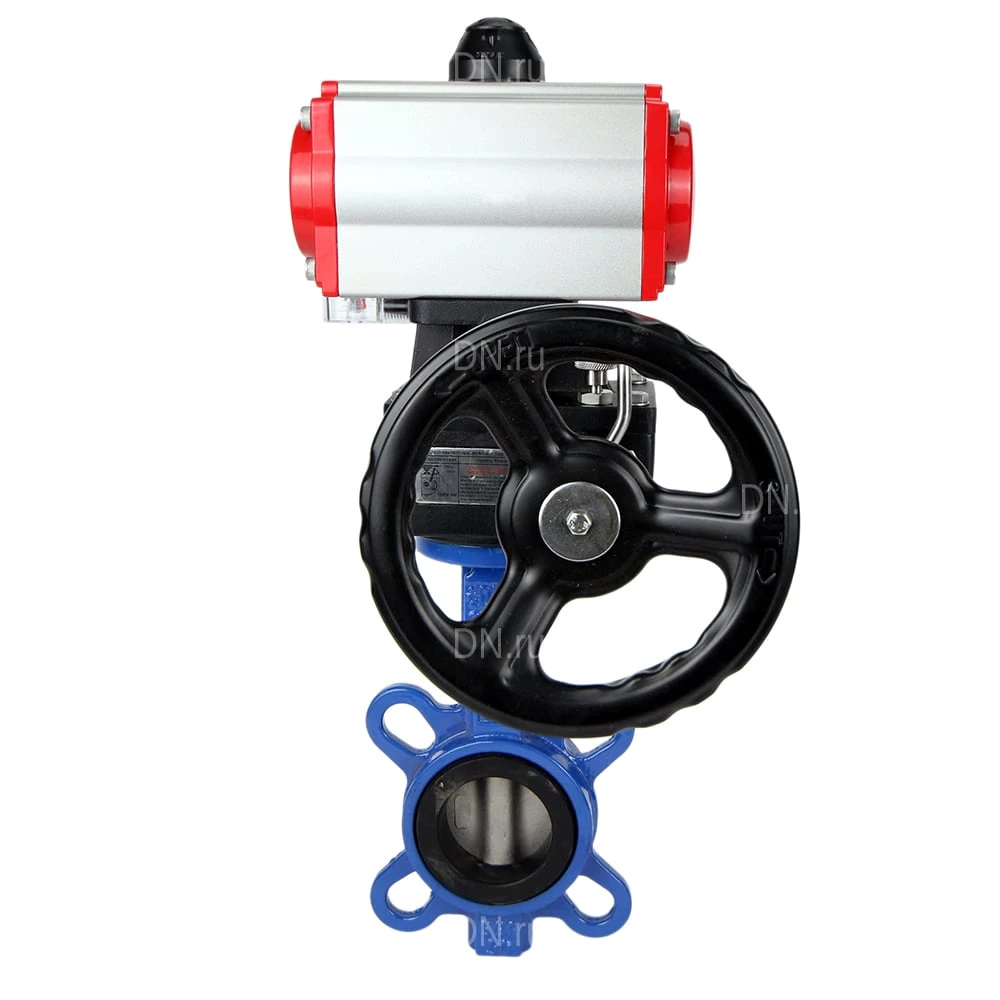

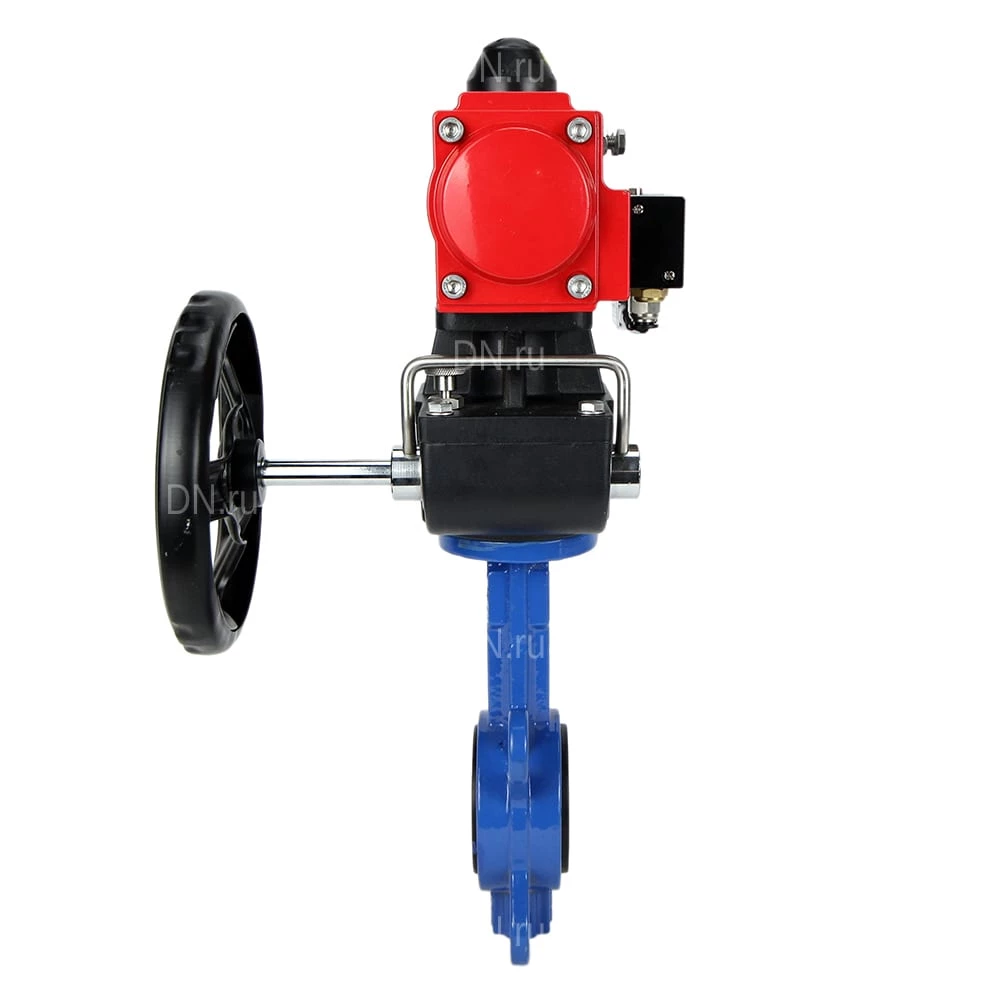

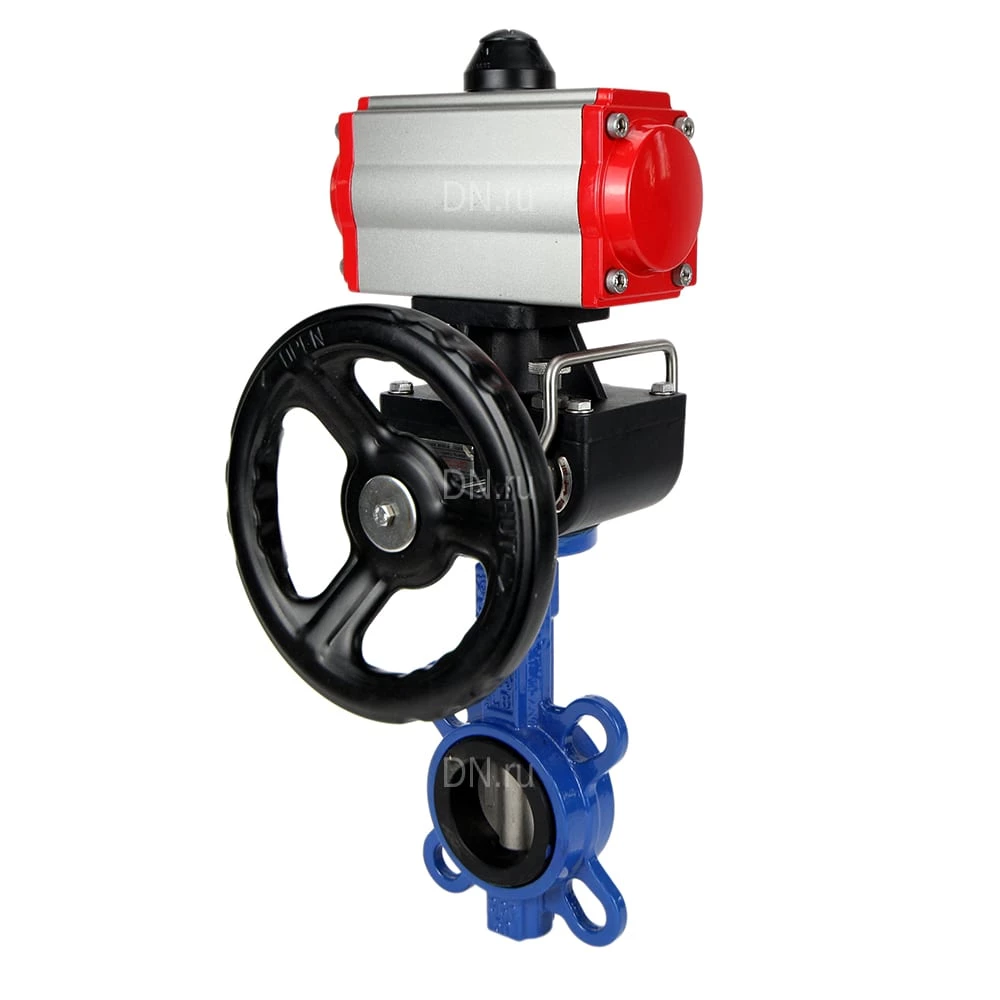

Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду40 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-DA-052, пневмораспределителем 4M310-08 AC220V, ручным дублером MON1-250-T26-ISO

Затвор дисковый поворотный DN.ru модель WBV1432E-2W-Fb PA-DA 4M310-08-220 HDM предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).Приводы пневматические DN.ru поворотные двойного действия PA-DAXXX и приводы пневматические поворотные с возвратной пружиной PA-SA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.Привод пневматический DN.ru PA-DA-052 предназначен для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.Пневмопривод может быть установлен на различную четвертьоборотную арматуру согласно инструкции. Фланцы должны соответствовать iso 5211.Пневмораспределитель 4M310-08 220V NAMUR используется для управления в пневмосистеме, имеющей стыковочную поверхность NAMUR для установки распределителя через сквозные отверстия в корпусе. Электромагнитное управление осуществляется при помощи катушки с напряжением 220В.Ручной дублер с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения. Параметры затвора DN.ru WBV1432E-2W-Fb-H Ду40 с пневмоприводом DN.ru модель PA-DA-052: Диаметр номинальный DN - 40 мм Диаметр проходного сечения - 50 мм Давление номинальное PN - 16 бар Тип управления - пневмопривод Тип присоединения - межфланцевый Наличие пневмораспределителя - есть Выходной крутящий момент - 20 Нм Температура рабочей среды - от -20℃ до +120℃ Температура окружающей среды - от -20℃ до +100℃ Климатическое исполнение - УХЛ4 Наличие блока концевых выключателей - нет Наличие ручного дублера - штурвал Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7 Материал диска - Нержавеющая сталь AISI 316L/03Х16Н15М3 Тип уплотнения - EPDM Вес запорной арматуры - 1.6 кг Вес набора - 6.02 кг Размер штока - 9х9 мм Страна производитель затвора - Россия Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО -Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх. Бренд - DN.ru Класс материала корпуса - чугун Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду40 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-DA-052, пневмораспределителем 4М310-08 220В NAMUR, ручным дублером MON1-250-T26-ISO Характеристики пневмопривода PA-DA-052: Макс. крутящий момент привода, Нм - 24 Тип пневмопривода - двойного действия Рабочее давление пневмопривода - 6 бар Угол поворота привода - 90° Диапазон регулировки привода - 5° Наличие ручного дублёра - штурвал Вес привода - 1.4 кг Страна производитель - Китай Габаритные и установочные размеры затвора DN.ru WBV1432E-2W-Fb-H Ду40 с пневмоприводом DN.ru модель PA-DA-052 Габаритные и установочные размеры затвора DN.ru WBV1432E-2W-Fb-H Ду40 с пневмоприводом PA-DA-052: Dу - 50 мм L - 33 мм A - 105 мм B - 55 мм D1 - 75 мм G - 98 мм Е - 147 мм F - 71.5 мм С - 92 мм J - 115 мм М - 90 мм I - 120 мм К - 180 мм Спецификация материалов затвора дискового DN.ru WBV1432E-2W-Fb-H Ду40: № Наименование Материал 1 Корпус чугун GGG50 (аналог ВЧ50) 2 Диск нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 3 Седловое уплотнение EPDM 4 Шток верхний нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 5 Шток нижний нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 6, 11 Кольцо стопорное нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 7 Пыльник NBR 8 Прокладка штока NBR 9 Вкладыш нержавеющая сталь SS 201(аналог 12Х15Г9НД) 10 Пробка пластмасса Эскиз материалов затвора дискового DN.ru WBV1432E-2W-Fb-H Ду40 Основные параметры пневмопривода PA-DA-052: Наименование Значение Тип пневмопривода SA - c возвратными пружинами Номинальное давление PN, бар 12 Рабочее давление, бар 2…8 Рабочая среда фильтрованный сжатый воздух Температура окружающей среды, ⁰C от –20 до +80 Угол поворота, ° 0 - 90 Регулировка угла поворота, % ±5 Индикатор положения открыто/закрыто Стандарт верхнего соединения NAMUR Стандарт соединения подачи воздуха NAMUR Средний ресурс, циклов закрытие/открытие 70 000 (при неагрессивной среде и средних значениях давления и температуры)
