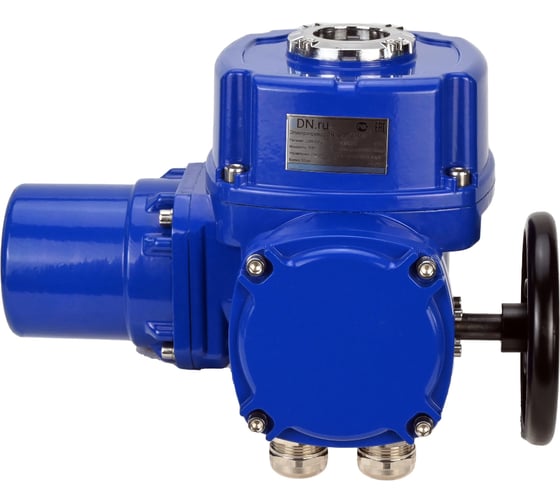

Электропривод четвертьоборотный DN.ru QT-N-500M-O2-380VAC-У1 с моментной муфтой и штурвалом, 380В

Электроприводы DN.ru QT-N-M-O2-380VAC-У1 5000Нм предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д. Основные технические характеристики электропривода DN.ru QT-N-M-O2-380VAC-У1 5000Нм Тип электропривода - Четвертьоборотный Применение (Вид арматуры) - Краны шаровые, Затворы Крутящий момент электропривода - 5000 Нм Время цикла (поворот на 90°) - 60 сек Наличие ручного дублера - штурвал Мощность электродвигателя - 550 Вт Номинальный потребляемый ток - 1.7 А Напряжение питания - 380В Напряжение питания концевых выключателей - 380В Сигнал управления - ON/OFF Тип ISO фланца - F14, F16 Датчик обратной связи - Концевые выключатели Степень защиты корпуса IP - 67 Наличие взрывозащиты привода - нет Температура окружающей среды - от -30 до 70°C Вес - 38 кг Страна производитель - Китай Электропривод четвертьоборотный DN.ru QT-N-500M-O2-380VAC-У1 с моментной муфтой и штурвалом, 380В Габаритно-установочные размеры электропривода DN.ru QT-N-M-O2-380VAC-У1 5000Нм H - 360 мм H1 - 260 мм H2 - 165 мм D - 250 мм L - 325 мм L1 - 430 мм L2 - 272 мм L3 - 186 мм Эскиз электропривода DN.ru QT-N-M-O2-380VAC-У1 5000Нм Параметры подключения электропривода QT-N-500M-O2-380VAC-У1 LSO – концевой выключатель открытия LSC – концевой выключатель закрытия TSO – переключатель момента направления вращения TSC – замыкающий моментный выключатель Электрическая схема подключения QT-N-500M-O2-380VAC-У1
