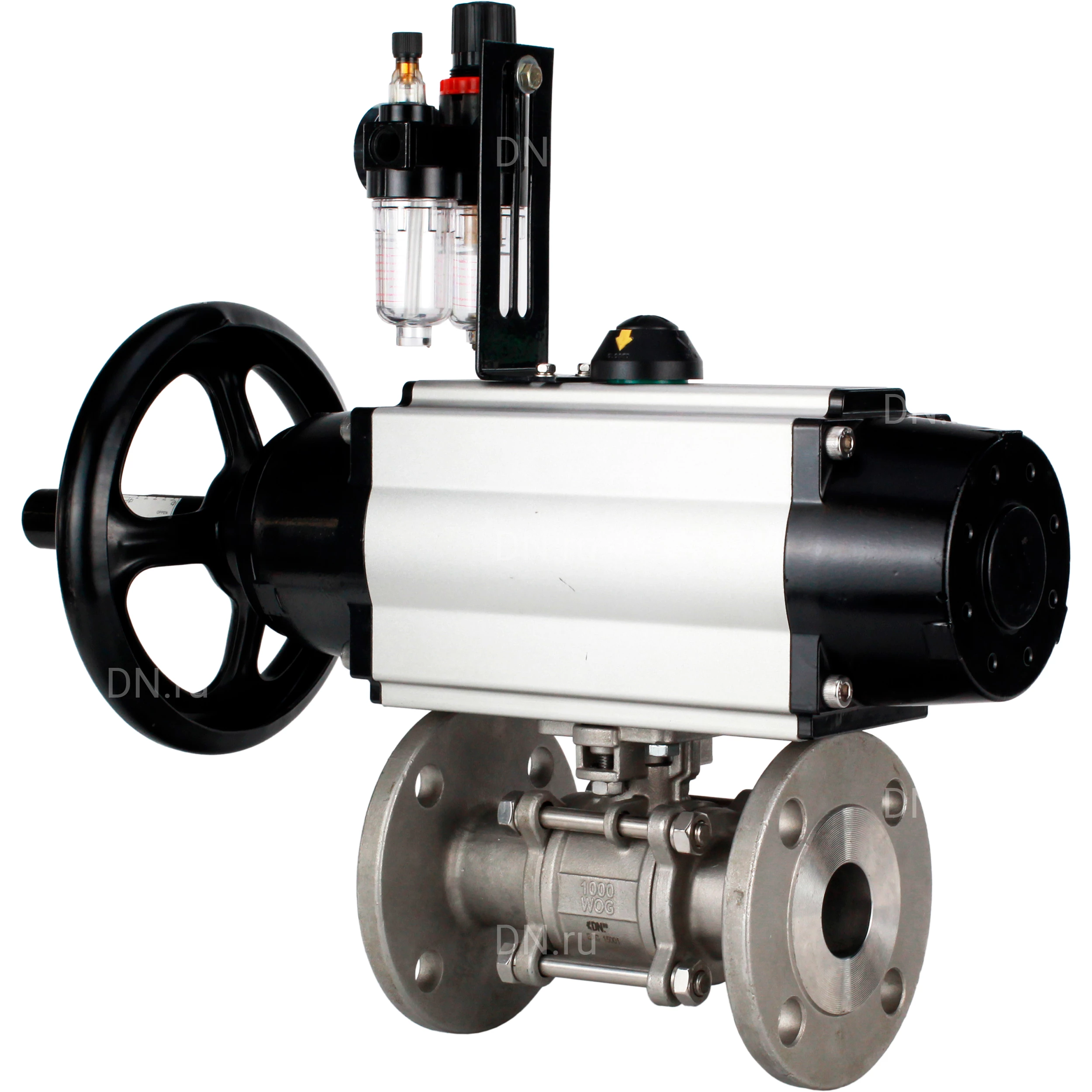

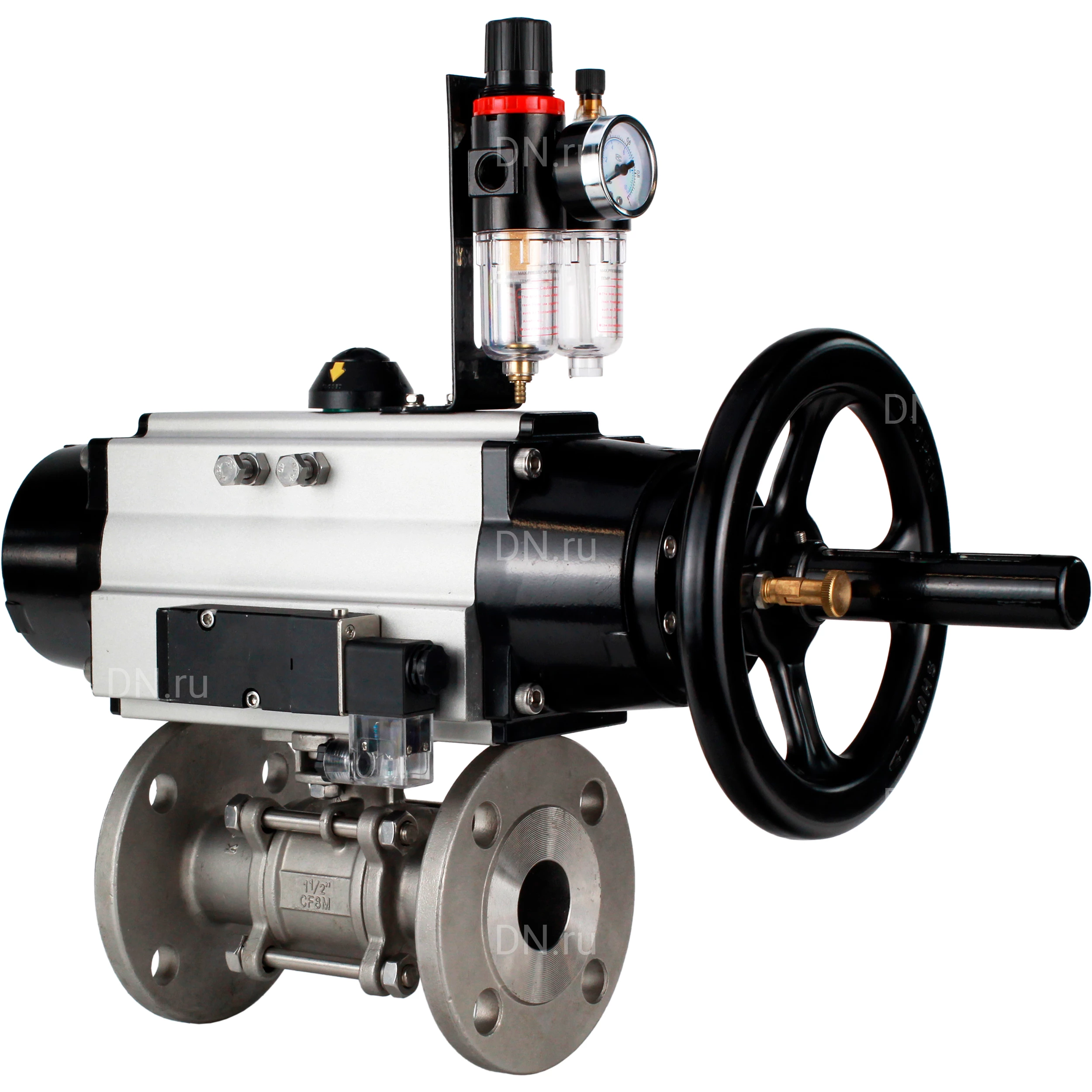

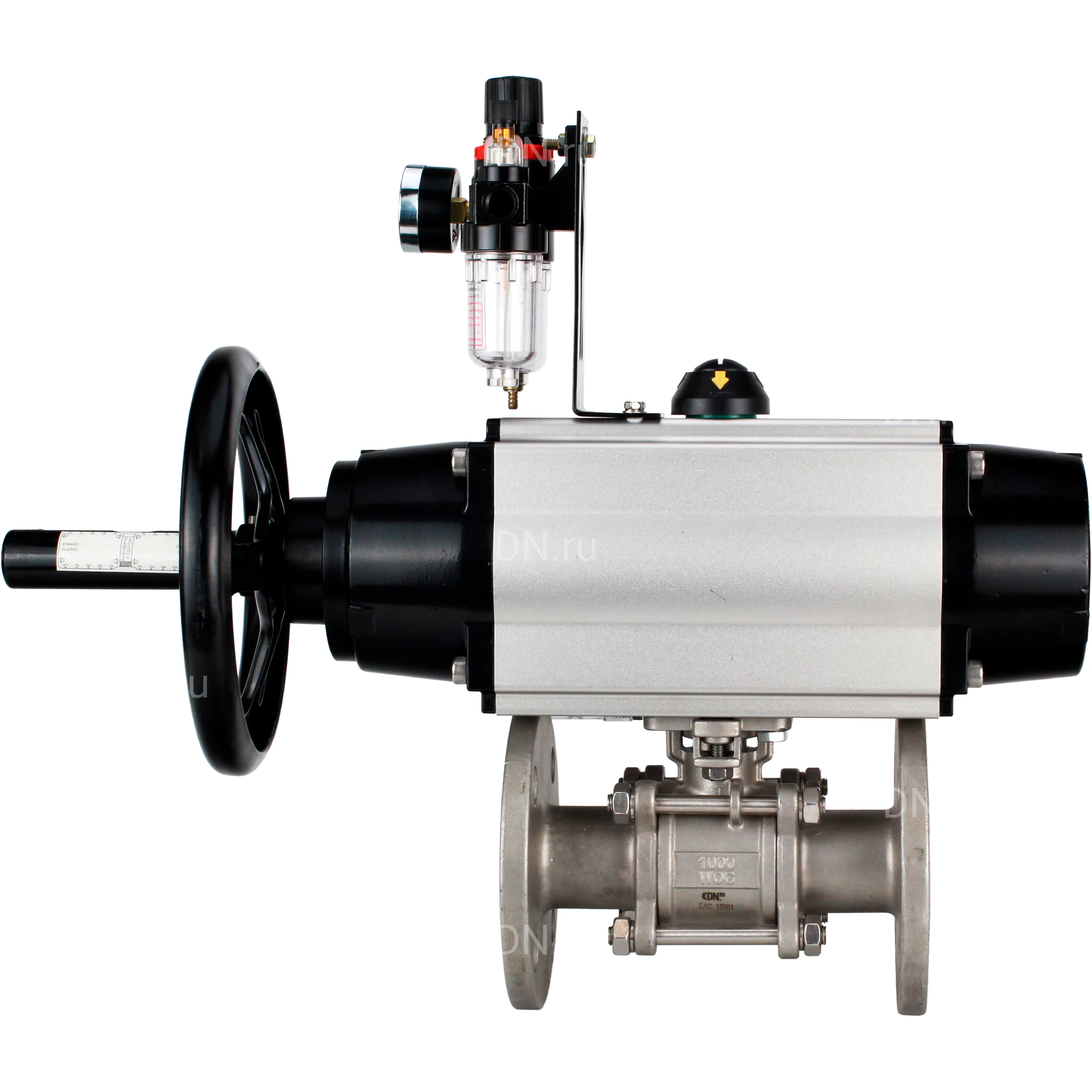

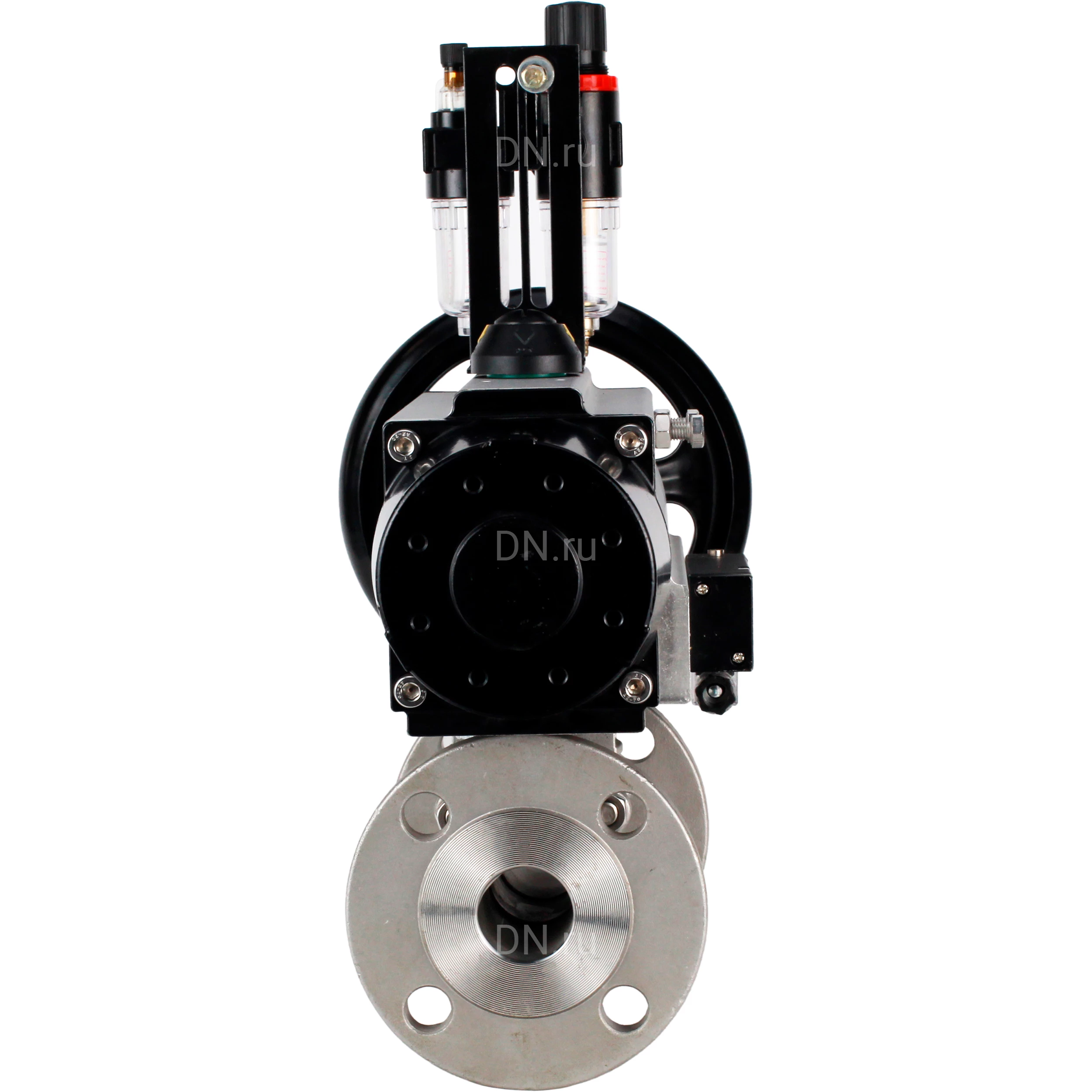

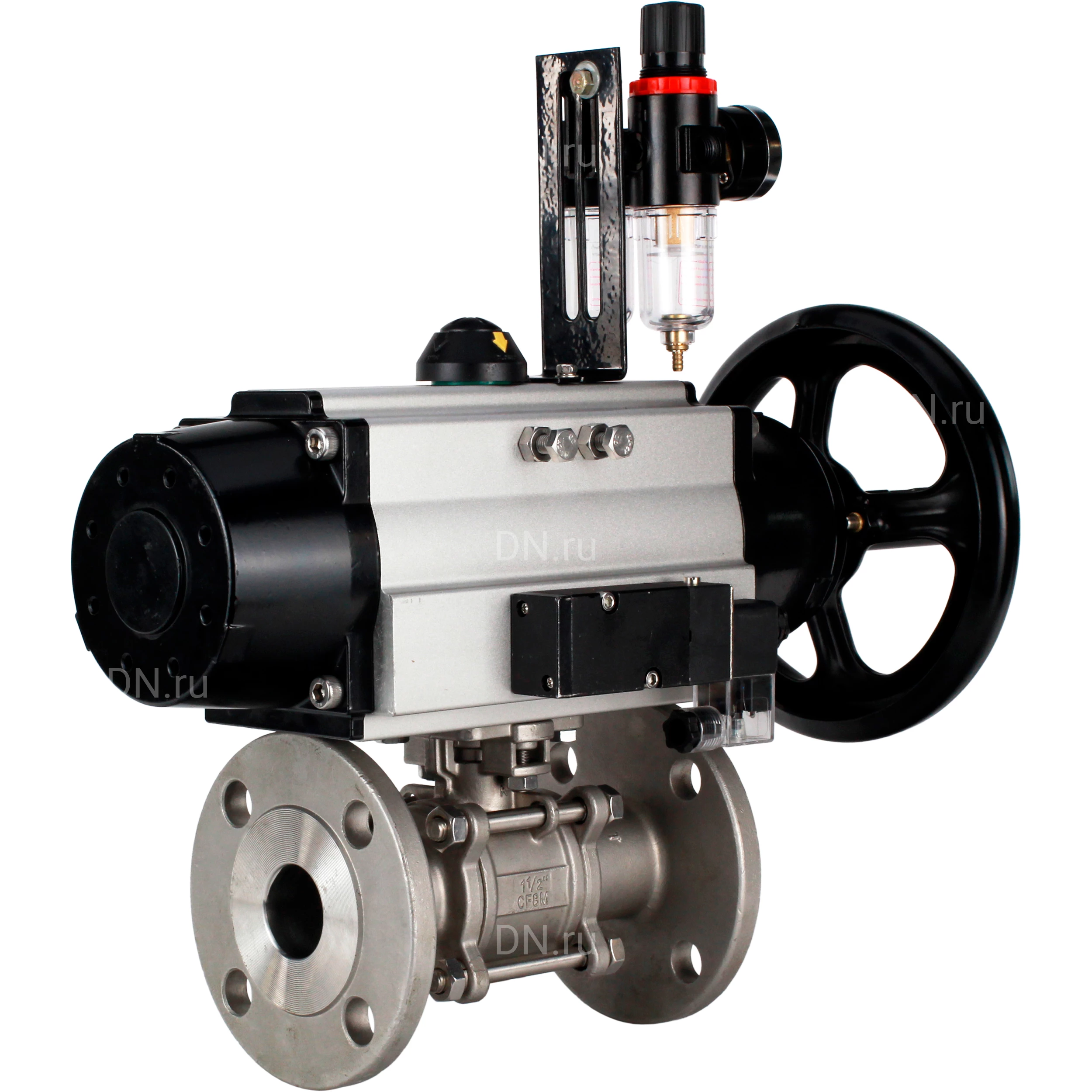

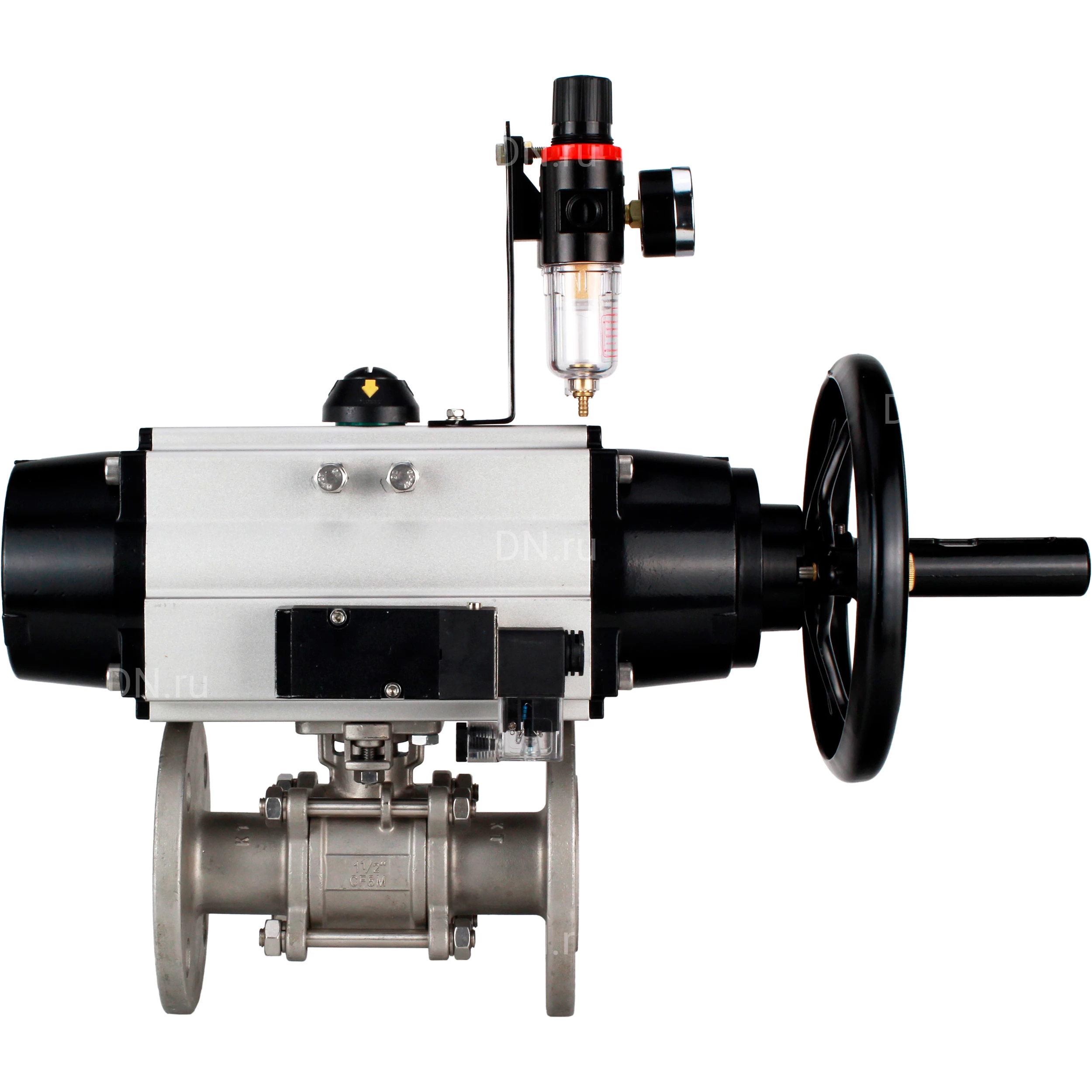

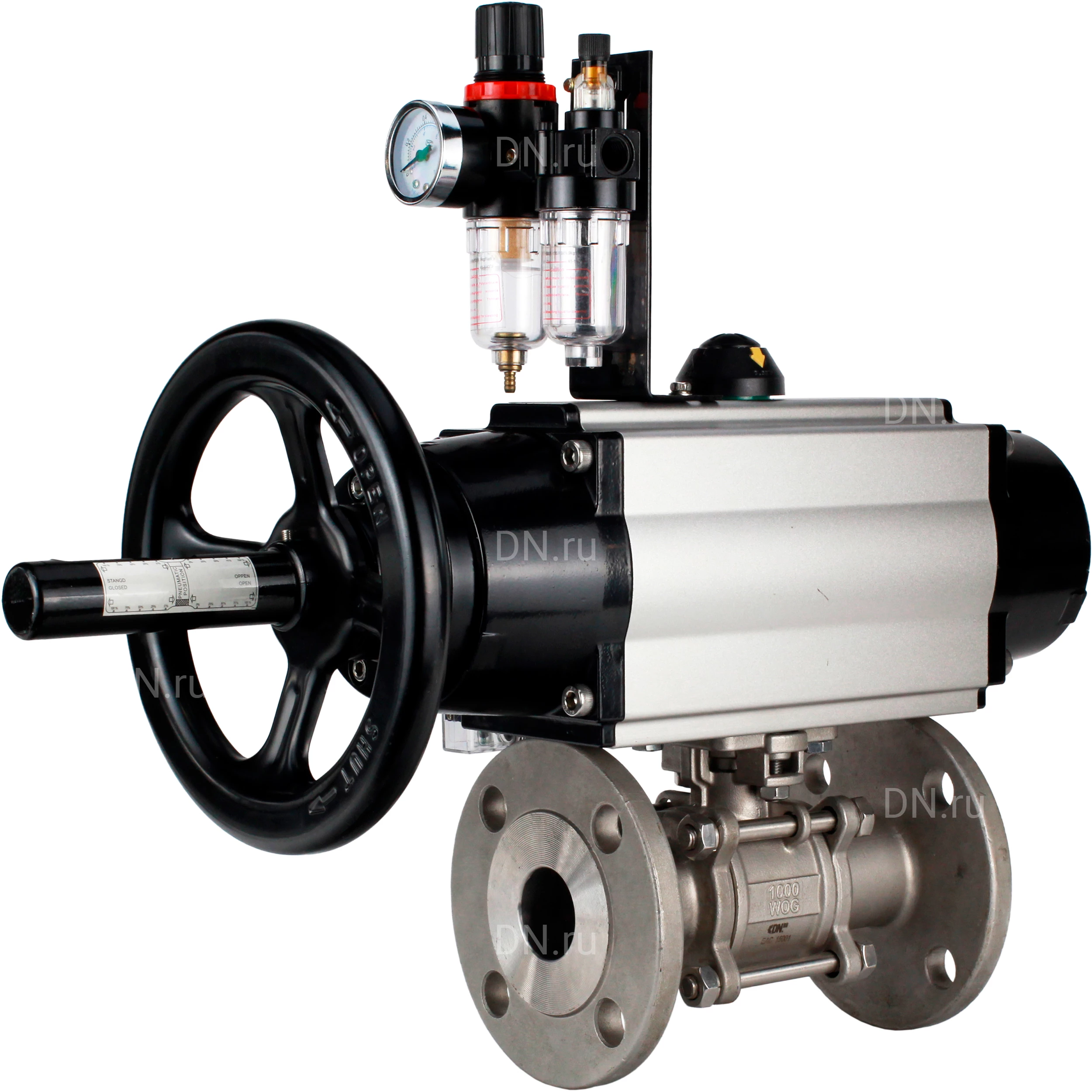

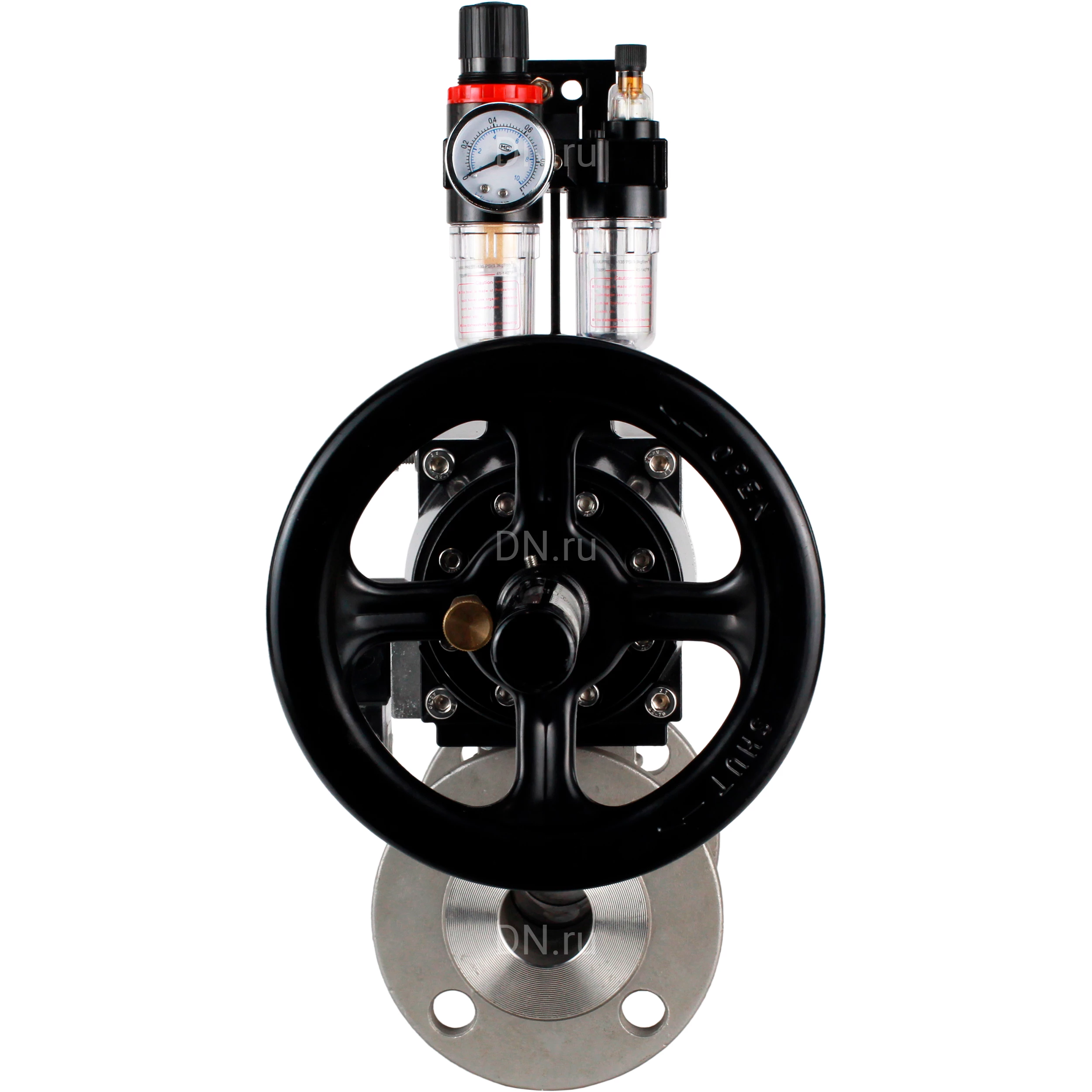

Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру25 фланцевый корпус - нержавеющая сталь 316, полнопроходной, уплотнение - PTFE, с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 DC24V, БПВ AFC2000

Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(3pc)-FP-F-ISO-H Ру25/40 возможна в системы, транспортирующие жидкие и газообразные среды (вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды), неагрессивные к материалам крана. Пневматический привод DN.ru PA-DA-105-1 двойного действия предназначен для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие. Пневмораспределитель DN.ru 4M310-08 DC24V (на корпус) служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Блок подготовки воздуха AFC2000 предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы с большим диапазоном пропускной способности от 500 литров/минуту до 10 000 литров/минуту. Лубрикатор (маслораспылитель) добавляет масло вязкостью 32 мм²/с (=сСт) при 40°C в пневмосистему для дальнейшей смазки компонентов управления - пневмоцилиндров и пневмораспределителей. Технические параметры крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру25 DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 Ду100 Ру25 c пневмоприводом PA-DA-105-1 двойного действия, пневмораспределителем 4M310-08 DC24V (на корпус), БПВ AFC2000: Давление номинальное PN - 25 бар Диаметр номинальный DN - 100 мм Тип присоединения - Фланцевый Количество болтовых отверстий на одном фланце - 8 шт. Диаметр болтовых отверстий на одном фланце - 22 мм Среда - вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды Тип управления - С пневмоприводом Применение - водоснабжение, теплоснабжение, Пневматические системы Проход шара крана - полнопроходной Температура рабочей среды - от -20°С до 150°С Присоединение - фланцевое Датчик обратной связи - нет Управление - пневмопривод двойного действия Класс герметичности - A по ГОСТ 9544 Водоразборный - нет Тип устройства крана - двухходовой Тип ISO-фланца арматуры - F07, F10 Размер вала арматуры (квадрат) - 19х19 мм Серия - BV3232P(3pc)-FP-F-ISO-H Ру25/40 Страна производитель - Россия Срок службы - 10 лет Вес - 38.615 кг Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру25 фланцевый корпус - нержавеющая сталь 316, полнопроходной, уплотнение - PTFE, с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 DC24V, БПВ AFC2000 Габариты и размеры крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру25 DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 Ду100 Ру25 c пневмоприводом PA-DA-105-1 двойного действия, пневмораспределителем 4M310-08 DC24V (на корпус), БПВ AFC2000: Dn - 100 мм L - 350 мм D - 235 мм F - 153 мм L1 - 495 мм X - 88 мм Y - 162 мм Эскиз крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру25 DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 Ду100 Ру25 c пневмоприводом PA-DA-105-1 двойного действия, пневмораспределителем 4M310-08 DC24V (на корпус), БПВ AFC2000 Таблица деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру25 DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 Ду100 Ру25: № п/п Наименование детали Количество, шт Материал 1 Фланцевая часть 2 нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 2 Шпилька 4/6/8 нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Гайка 8/12/16 нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Прокладка 8/12/16 нержавеющая сталь AISI 304 (аналог 08Х18Н10) 5 Уплотнение 2 PTFE 6 Шар 1 нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 7 Корпус 1 нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 8 Упорная подушка 1 PTFE 9 Шток 1 нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 10 Набивка 3 PTFE 11 Кольцо упорное 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10) 12 Винт позиционирующий 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10) 13 Подвижная крышка 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10) 14 Болт позиционирующий 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10) 15 Гайка шестигранная 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10) 16 Рукоятка 1 нержавеющая сталь SS 201 (аналог 12Х15Г9НД) + ПВХ 17 Блокировочный стопор 1 нержавеющая сталь SS 201 (аналог 12Х15Г9НД) Эскиз деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру25 DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 Ду100 Ру25 Технические параметры пневмопривода PA-DA-105-1 двойного действия: Тип пневмопривода - двойного действия Крутящий момент привода - 202 Нм Угол поворота привода - 90° Длина пневмопривода - 495 мм Ширина пневмопривода - 121.5 мм Высота пневмопривода - 153 мм Тип ISO-фланца привода - F07, F10 Размер штока - 22х22 мм Пневмопривод DN.ru PA-DA-105-1 двойного действия Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1 двойного действия: №Наименование деталиМатериал 1Индикаторный винтABS (пластик) 2Индикатор положенияABS (пластик) 3Пружинный зажимНержавеющая сталь 304 4ШайбаНержавеющая сталь 304 5Внешняя шайбаИнженерный пластик 6Регулировочный винтНержавеющая сталь 304 7ГайкаНержавеющая сталь 304 8ШайбаНержавеющая сталь 304 9КорпусЭкструдированный алюминивый сплав 10ПоршеньЛитой под давлением алюминиевый сплав 11Уплотнительное кольцо поршняNBR 12Группа подшипниковИнженерный пластик 13Уплотнительное кольцо торцевой крышкиNBR 14Торцевая крышкаЛитой алюминиевый сплав, покрытый полиэфирной краской 15Винт крепежныйНержавеющая сталь 304 16Шайба внутренняяИнженерный пластик 17Уплотнительное кольцоNBR 18ПодшипникИнженерный пластик 19ФиксаторЛегированная сталь 20ШестерняЛегированная сталь 21ПодшипникИнженерный пластик 22Уплотнительное кольцоNBR Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1 двойного действия Технические параметры пневмораспределителя DN.ru 4M310-08 DC24V (на корпус): Тип пневмораспределителя - золотниковый Модель пневмораспределителя - 4M310-08 DC24V (на корпус) Материал корпуса - анодированный алюминий Рабочее давление - 1.5 ÷ 8 бар Напряжение питания - 24В Рабочая среда - очищенный воздух (тонкость очистки 40 мкм) Частота срабатывания - 5 цикл/сек Вес - 0.22 кг Пневмораспределитель DN.ru 4M310-08 DC24V (на корпус) Основные параметры блока подготовки воздуха DN.ru AFC2000: Рабочее давление - 8 бар Максимальное давление - 10 бар Регулируемый диапазон давления - 0,5 ÷ 9 бар Давление разрушения - 15 бар Подсоединение воздуха - 1/4" Рабочая температура - от -5 до +60 С Размер фильтруемых частиц - 40 мкм Вязкость масла - ISO VG 32 Вес - 0,395 кг Состав комплекта - фильтр-влагоотделитель, регулятор давления, лубрикатор, кронштейн Эскиз БПВ DN.ru AFC2000
