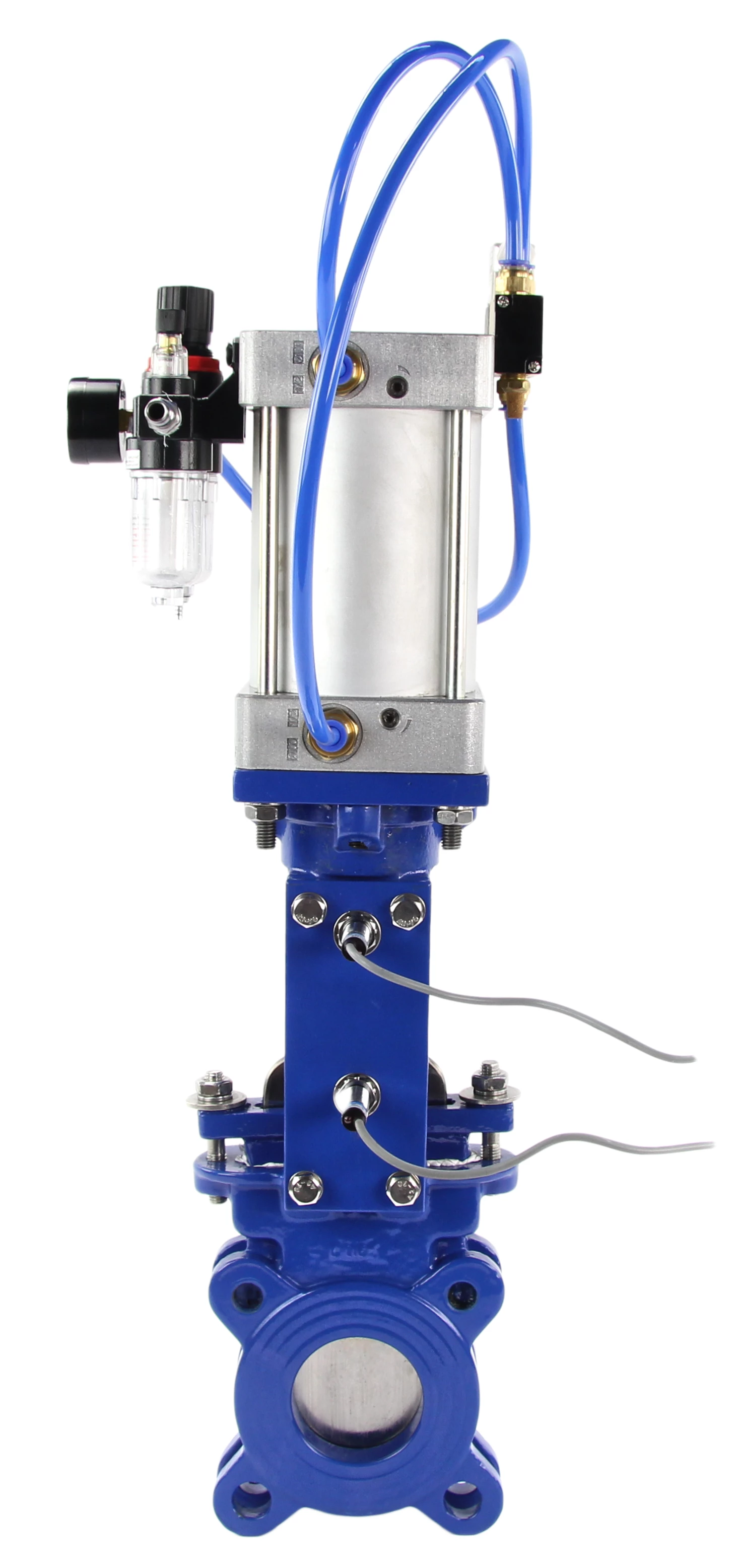

Задвижка шиберная DN.ru GVKR3431M-1W-Fb-2P Ду300 Ру10 межфланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - сталь, уплотнение - металл, с пневмоприводом, пневмораспред. 4V210-08 AC220V, индукц. датчиками LJ12A3-4-J и БПВ AFC2000

Задвижка шиберная межфланцевая DN.ru Ду300 с невыдвижным шпинделем предназначена для перекрытия потока рабочей среды на трубопроводе в системах канализации и очистительных сооружениях, пищевой и добывающей промышленности. На корпус пневмопривода установлен пневмораспределитель 4V210-08 AC220V и предназначен для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Индуктивный датчик - датчик бесконтактного типа, предназначеный для контроля положения объектов из металлов. Изготавливаются с нормально разомкнутыми и нормально замкнутыми контактами, но есть варианты и с обеими типами контакта одновременно. Работает за счет изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика. Параметры задвижки DN.ru Ду300: Тип задвижки - Шиберная Диаметр номинальный DN - 300 мм Давление номинальное - 10 бар Тип присоединения - межфланцевый Класс герметичности по ГОСТ 9544-2015 - "B" Материал корпуса - углеродистая сталь Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10 Строительная длина - 76 мм Класс материала корпуса - сталь Управление - С пневмоприводом Конструкция шпинделя - выдвижной Клин - однодисковый Тип уплотнения - Металл Тип покрытия - эпоксидный порошок Вес - 75 кг Страна производитель - Россия Задвижка шиберная DN.ru GVKR3431M-1W-Fb-2P Ду300 Ру10 межфланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - сталь, уплотнение - металл, с пневмоприводом, пневмораспред. 4V210-08 AC220V, индукц. датчиками LJ12A3-4-J и БПВ AFC2000 Габаритные и установочные размеры задвижки шиберной DN.ru Ду300: Dn - 300 мм L - 76 мм H - 1225 мм D - 440 мм D1 - 400 мм D2 - 370 мм Тип ISO-фланца - F14 D0 - 200 мм N-Th - 12ммх23 Параметры пневмораспределителя 4V210-08 AC220V: Конструкция - золотникового типа Модель пневмораспределителя - 4V210-08 AC220V Испытательное давление (проверка прочности корпуса. Не для эксплуатации!) - 15 бар Рабочее давление (рекомендуемый диапазон для нормальной работы) - 1.5 ÷ 1.8 бар Вид пневмораспределителя - 5/2 пятилинейный, двухпозиционный Рабочая среда - очищенный воздух (тонкость очистки 40 мкм) Эффективная площадь сечения - 16 мм2 Температура эксплуатации - от -20°С до +70°С Максимальная частота срабатывания - 8 цикл/сек Ручное дублирование - есть Степень защиты - IP65 Соединение с пневмоприводом - через пневматические шланги Крепление к поверхности - через сквозные отверстия в корпусе Материал корпуса - анодированный алюминий Размеры выхлопных портов (сброс в атмосферу) - 2 - G1/4″ Размер портов отвода воздуха (в пневмопривод) - 2 - G1/8″ Размер порта подвода воздуха (в пневмораспределитель) - G1/8″ Время отклика - 0.05 сек Вес - 0.22 кг Средний ресурс - 10 000 000 циклов Параметры индукционного датчика LJ12A3-4-J/EZ: Модель - APL-210N Тип датчика - индуктивный Тип конструкции - цилиндрический Напряжение питания - 90-250 Вольт Ток - 300 мА Состояние выхода - нормально открытый Дистанция срабатывания - 4 мм Индикация срабатывания - есть Схема подключения индукционного датчика LJ12A3-4-J/EZ Параметры воздушного фильтра: Тонкость фильтрации - 40 мкр Диапазон рабочего давления - 0.15-0.8Мпа Максимальное входное давление - 1.2Мпа Диапазон рабочих температур - -5~50°С Рабочая среда - Воздух Эскиз задвижки шиберной DN.ru Ду300 Материалы задвижки шиберной DN.ru Ду300: № Описание Материал 1 Корпус углеродистая сталь 2 Диск Нержавеющая сталь 304 3-4 Болт / Гайка Cталь A3 5 Седловое уплотнение Металл 6 Сальник Cталь WCB 7-9 Болт / Гайка Cталь A3 10 Шток Сталь 2Cr13 № Описание Материал 11 Пластины опорные Сталь A3 12 Подшипник ZChSnSb10-6 13 Пневмопривод - 14 Гайка штока Сталь A3 15-16 Болт / Гайка Сталь A3 17 Опора Сталь 304 - - -
