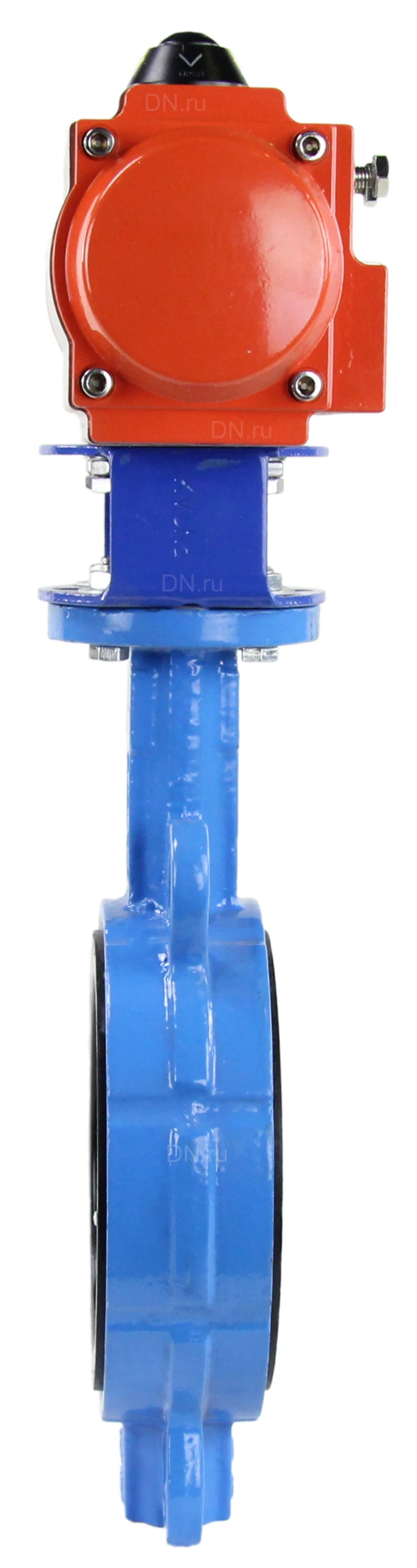

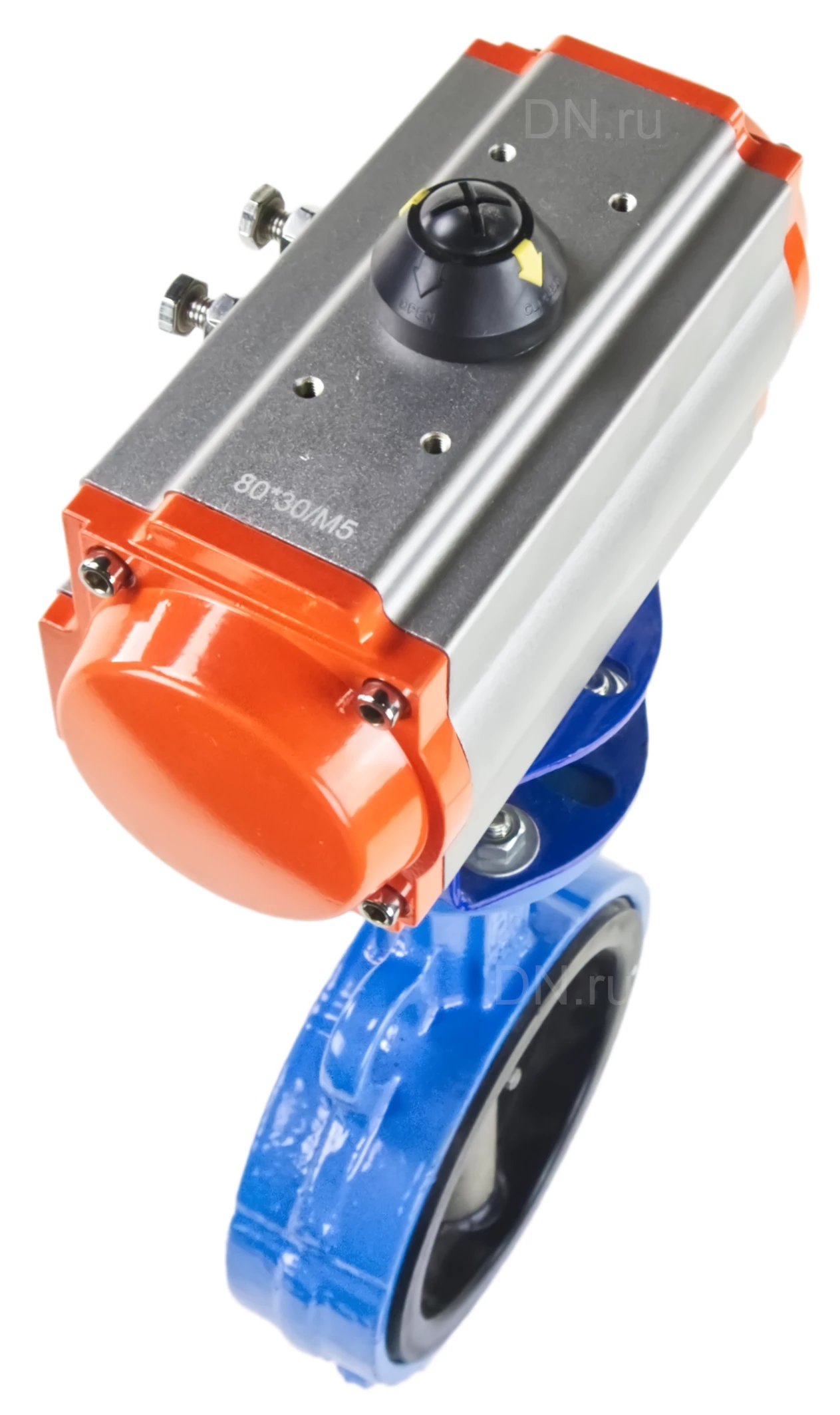

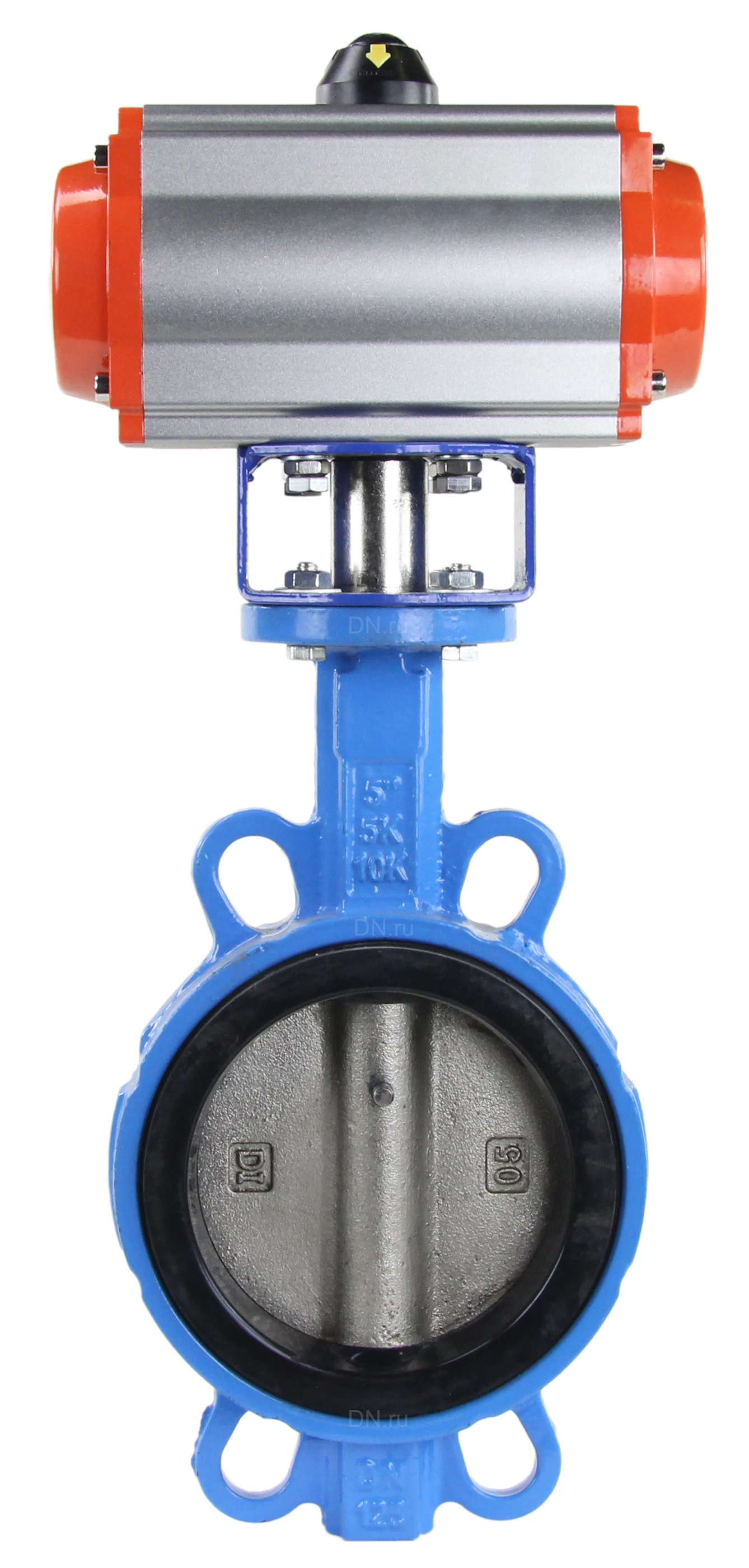

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду65 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-065 двойного действия

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду65 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-065 двойного действия предназначен для установки на трубопроводах в системах автоматического управления теплоснабжением и водоснабжением, в системах стационарного кондиционирования и вентиляции на промышленных и гражданских объектах. Приводы пневматические DN.ru PA-DA-065 поворотные двойного действия используются для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм. Диапазон регулировки – 5° при вращении штока арматуры на 90° градусов. Среда эксплуатации: в помещениях и на открытом воздухе. (Все внутренние и внешние детали имеют антикоррозийное покрытие). Параметры затвора DN.ru WBV1413E-2W-Fb-H Ду65 с пневмоприводом DN.ru PA-DA-065: Диаметр номинальный DN - 65 мм Давление номинальное PN - 16 бар Тип управления - пневмопривод Тип присоединения - межфланцевый Наличие пневмораспределителя - нет Выходной крутящий момент - 18 Нм Тип ISO-фланца - F05 Размер штока - 9х9 мм Температура рабочей среды - от -20℃ до +120℃ Температура окружающей среды - от -20℃ до +100℃ Климатическое исполнение - УХЛ4 Цвет затвора - Синий Степень защиты корпуса - IP65 Наличие блока концевых выключателей - нет Наличие ручного дублера - нет Класс герметичности по ГОСТ 54808-2011 - "A" Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7 Материал диска - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 Тип уплотнения - EPDM Вес запорной арматуры - 2.5 кг Страна производитель затвора - Россия Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх. Бренд - DN.ru Класс материала корпуса - чугун Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду65 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-065 двойного действия Габаритные и установочные размеры затвора DN.ru WBV1413E-2W-Fb-H Ду65 с пневмоприводом DN.ru PA-DA-065: Dу - 65 мм D1 - 86 мм L - 46 мм A - 153 мм B - 75 мм C - 108 мм Е - 168 мм F - 83 мм Эскиз затвора DN.ru WBV1413E-2W-Fb-H Ду65 с пневмоприводом DN.ru PA-DA-065 Параметры пневмопривода DN.ru PA-DA-065: Тип пневмопривода - двойного действия Номинальный крутящий момент - 44 Нм Тип ISO-фланца - F05, F07 Размер штока - 14х14 мм Рабочее давление пневмопривода - 6 бар Угол поворота привода - 90° Диапазон регулировки привода - 5° Наличие ручного дублёра - нет Вес привода - 2 кг Страна производитель - Китай Пневмопривод DN.ru PA-DA-065 Материалы деталей затвора DN.ru WBV1413E-2W-Fb-H Ду65: № Наименование Материал 1 Корпус чугун GGG50 (аналог ВЧ50) 2 Манжета EPDM 3 Диск чугун GGG40 (аналог ВЧ40) 4 Шток нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13) 5 Шпилька нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 6 Втулка NBR 7 Уплотнительное кольцо NBR 8 Пластина фиксирующая углеродистая сталь Эскиз материалов затвора DN.ru WBV1413E-2W-Fb-H Ду65
