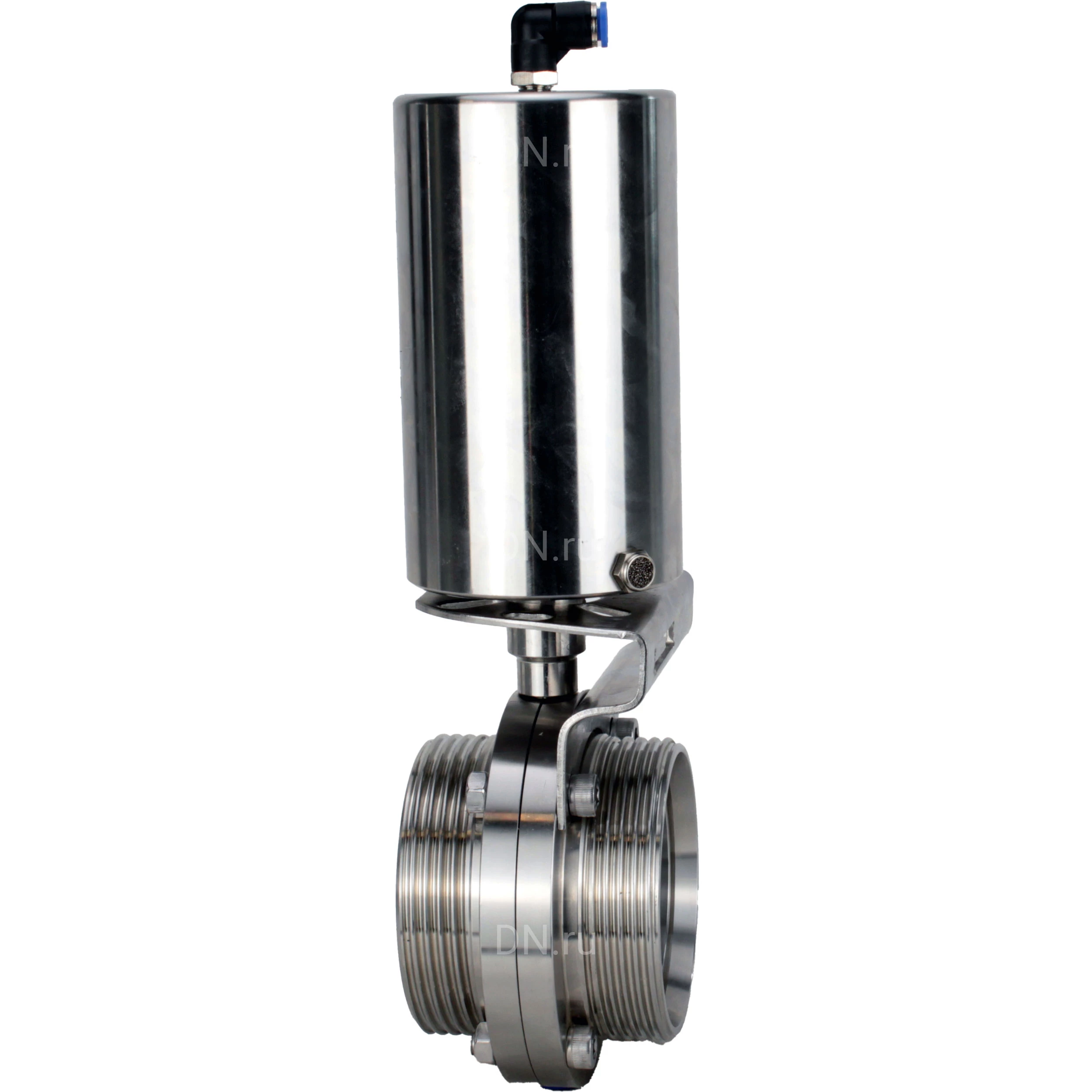

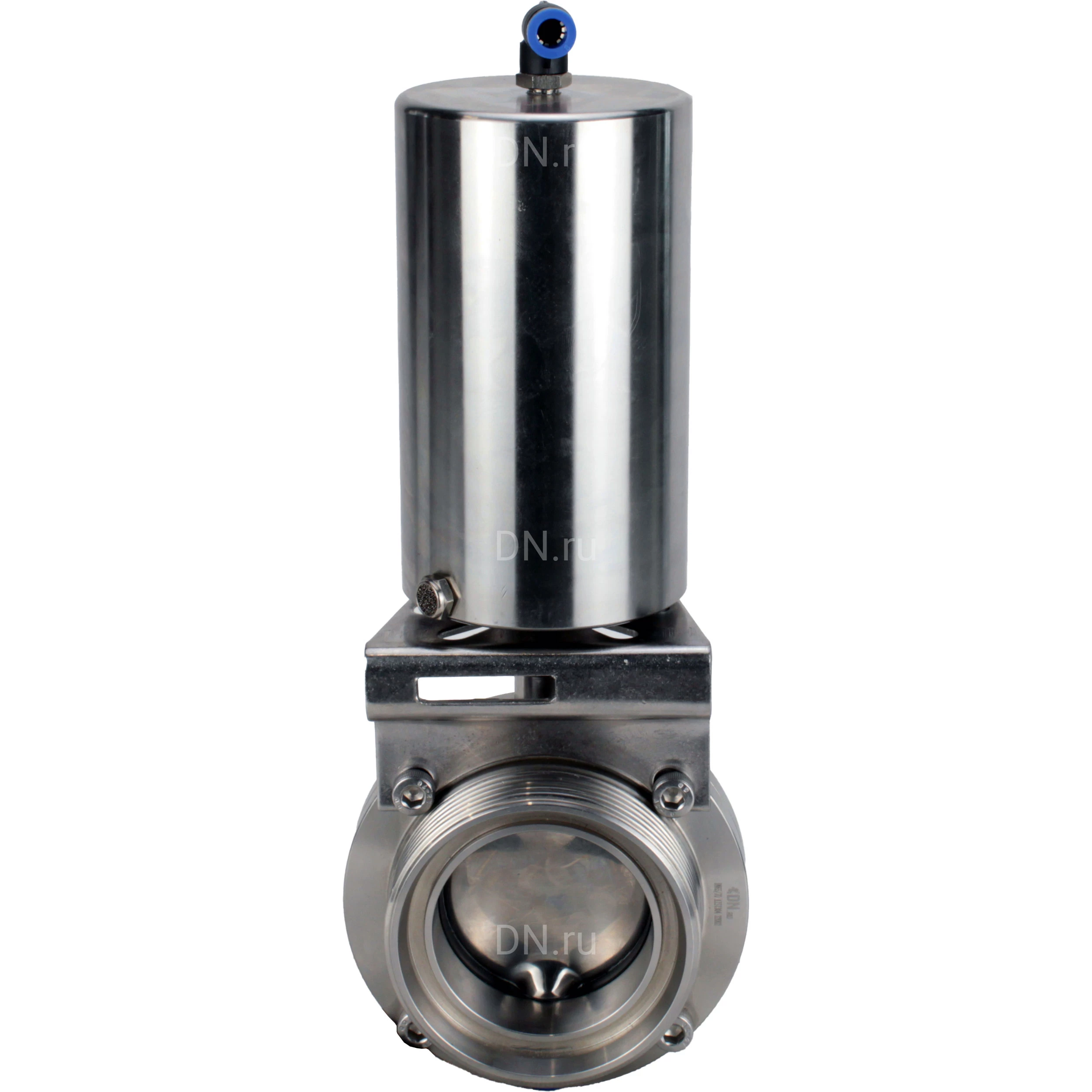

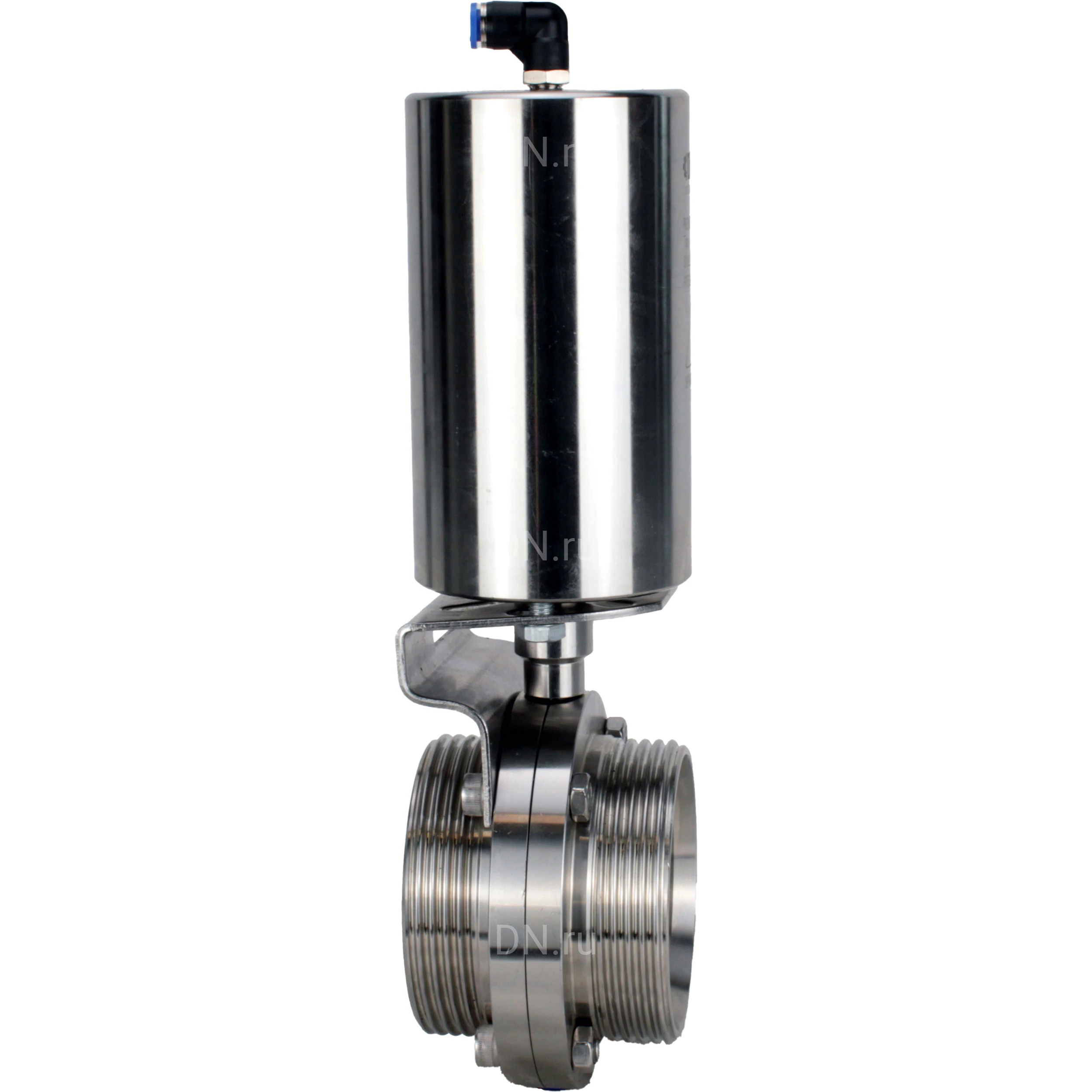

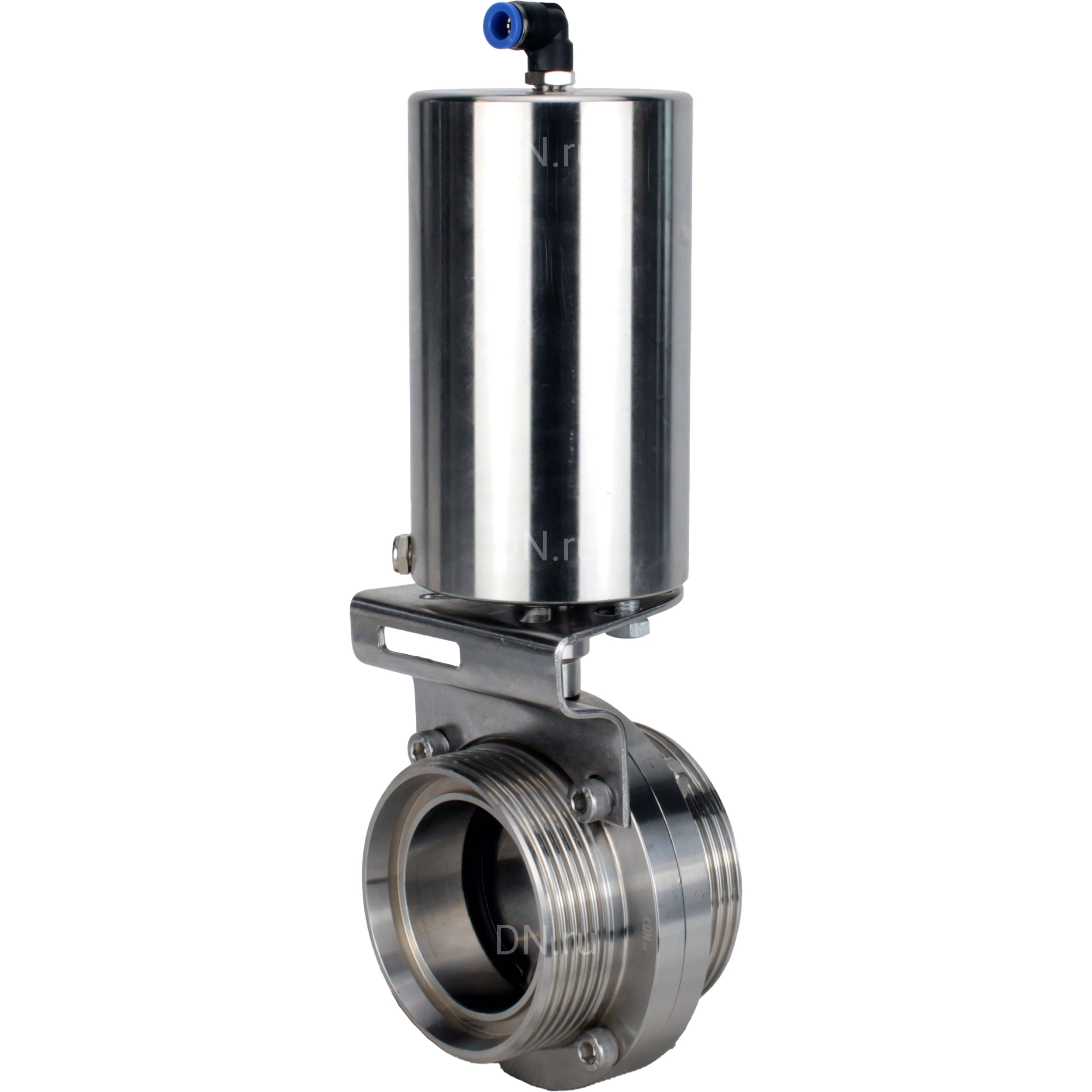

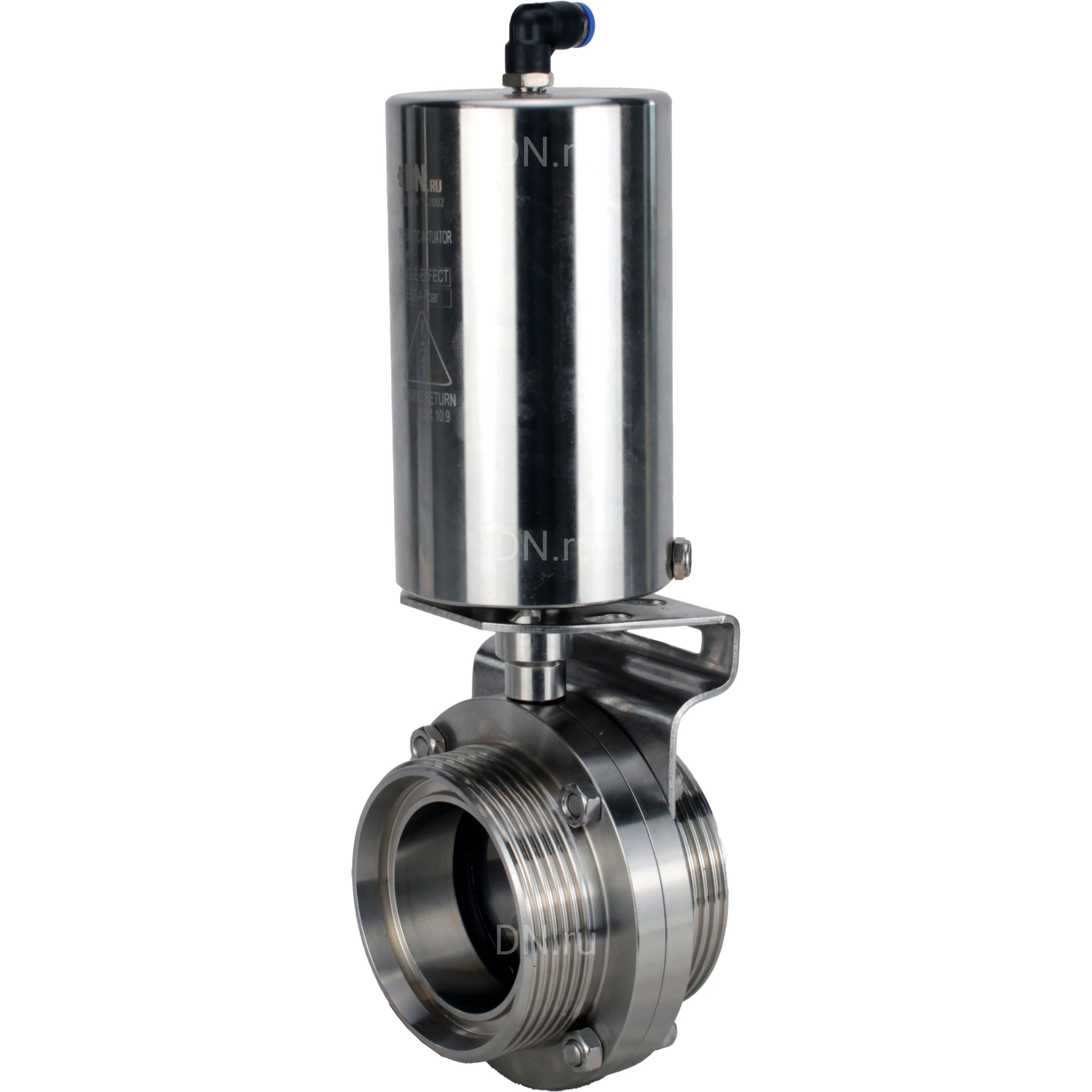

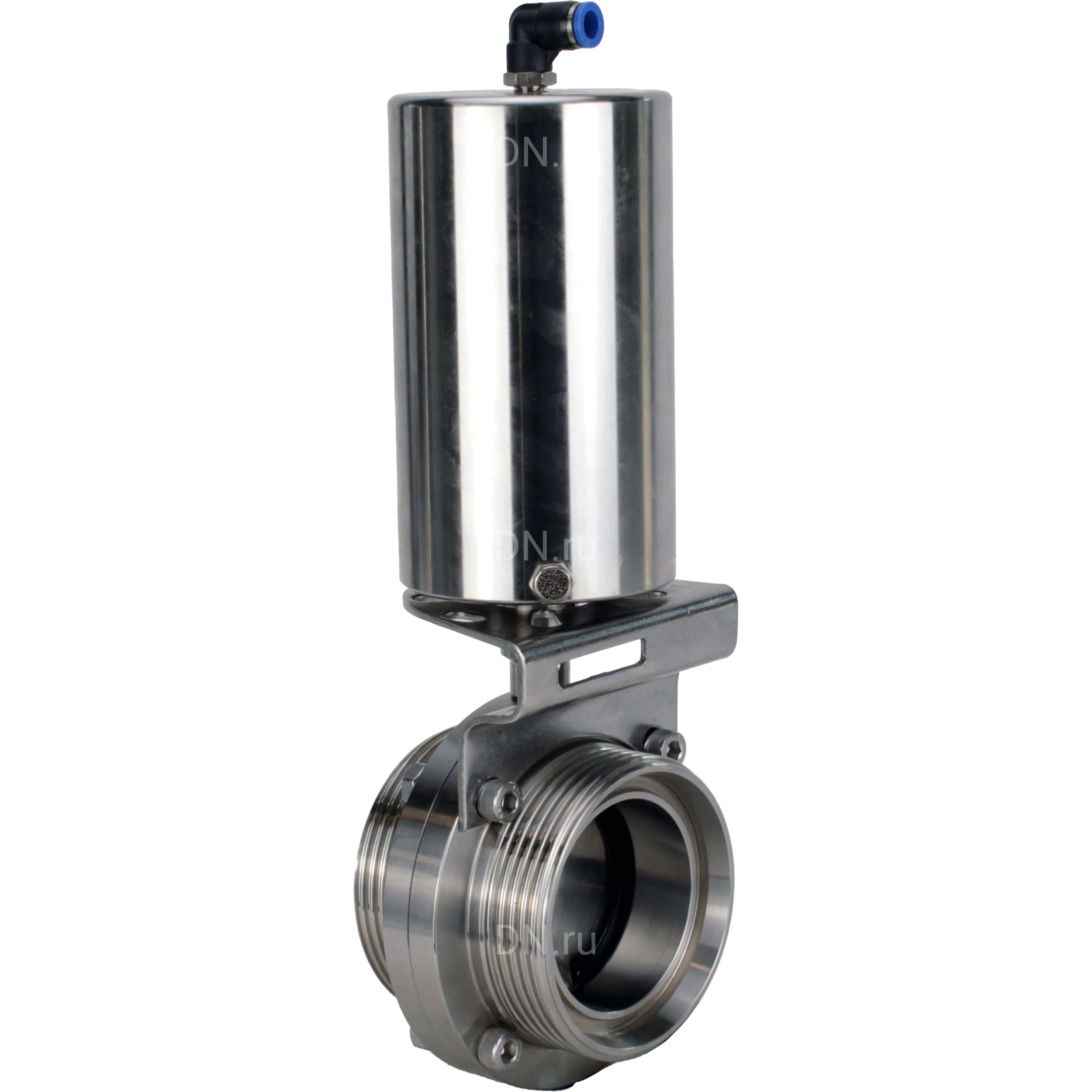

Затвор дисковый поворотный DN.ru WBV3131E-2W-T-H Ду25 Ру10 резьбовой, пищевая нержавеющая сталь 304, уплотнение – EPDM, с пневмоприводом DN.ru PA-SA-85 с возвратными пружинами

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.Пневмопривод с возвратными пружинами PA-SA-85 предназначен для автоматизации процесса управления четвертьоборотной трубопроводной арматурой. Принцип работы пневмопривода с возвратными пружинами основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессорной линии подготовленным. При работе поршень цилиндра выполняет поступательно-вращательное движение. Воздух подается только с одной стороны от поршня, возврат поршня осуществляется за счет действия возвратной пружины. В таких цилиндрах возвратная пружина снижает усилие прямого хода, развиваемое цилиндром под действием сжатого воздуха, а усилие при возврате в исходное положение определяется жесткостью и степенью сжатия пружины. Технические характеристики затвора дискового поворотного DN.ru WBV3131E-2W-T-H Ду25 Ру10 резьбового, пищевая нержавеющая сталь 304, EPDM: Тип затвора - поворотный дисковый Модель арматуры - WBV3131E-2W-T-H Диаметр - 25 мм Давление номинальное - 10 бар Среда - вода, пар, пищевая среда, нейтральные среды Температура рабочей среды - от -20 до +135°C Применение - Пищевая промышленность Цвет затвора - серый Тип присоединения - муфтовый (резьбовой) Управление - С пневмоприводом Класс герметичности - A Условная пропускная способность - 15 м3/ч Крутящий момент - 10 Нм Квадрат штока - 8x8 мм Срок службы - 10 лет Гарантия - 12 мес. Страна производитель - Россия Вес арматуры - 1.29 кг Общий вес - 4.38 кг Затвор дисковый поворотный DN.ru WBV3131E-2W-T-H Ду25 Ру10 резьбовой, пищевая нержавеющая сталь 304, уплотнение – EPDM, с пневмоприводом DN.ru PA-SA-85 с возвратными пружинами Технические характеристики пневмопривода с возвратными пружинами DN.ru PA-SA-85 для пищевых затворов: Модель привода - PA-SA-85 Тип пневмопривода - с возвратными пружинами Давление управления - 4 ÷ 7 бар Управляющая среда - сжатый воздух Класс загрязненности - 6 по ГОСТ 17433-80 Температура окружающего воздуха - от -20 до +60°C Время закрытия / открытия при 6 бар - 2 / 2 сек Подача воздуха - G1/8 Средний срок службы - 10 лет Средний ресурс - 500 000 циклов закрытие/открытие Крутящий момент - 26 Нм Квадрат штока - 8х8 мм Вес привода - 3.09 кг Страна производитель привода - Китай Пневмопривод с возвратными пружинами DN.ru PA-SA-85 для пищевых затворов Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV3131E-2W-T-H Ду25 Ру10 резьбового, пищевая нержавеющая сталь 304, EPDM: A - 66 мм H - 86 мм K - 8x8 мм D - 25 мм D1 - 78 мм G - Rd52x1/6 Эскиз габаритов затвора дискового поворотного DN.ru WBV3131E-2W-T-H Ду25 Ру10 резьбового, пищевая нержавеющая сталь 304, EPDM Габаритные и установочные размеры пневмопривода с возвратными пружинами DN.ru PA-SA-85 для пищевых затворов: C - 147 мм D - 85 мм Эскиз габаритов пневмопривода с возвратными пружинами DN.ru PA-SA-85 для пищевых затворов Материалы деталей затвора дискового поворотного DN.ru WBV3131E-2W-T-H Ду25 Ру10 резьбового, пищевая нержавеющая сталь 304, EPDM: № Наименование детали Материал 1 Корпус нержавеющая сталь AISI 304 (аналог 08Х18Н10) 2 Поворотный узел нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Диск нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Седловое уплотнение EPDM 5 Гайка сталь A2~70 6 Болт сталь A2~70 7 Пробка пластик ABS Эскиз материалов затвора дискового поворотного DN.ru WBV3131E-2W-T-H Ду25 Ру10 резьбового, пищевая нержавеющая сталь 304, EPDM Конструкция пневмопривода с возвратными пружинами DN.ru PA-SA-85 для пищевых затворов: № п/п Наименование Материал 1 Штуцер подвода сжатого воздуха н/д 2 Стопорное кольцо сталь нержавеющая 304 3 Верхняя крышка сталь нержавеющая 304 4 Уплотнительное кольцо NBR 5 Уплотнительное кольцо NBR 6 Поршень сплав алюминия 4А11 (с высоким содержанием кремния – от 4,5 до 6%) 7 Игольчатый подшипник н/д 8 Пружина пружинная сталь 65Mn 9 Пружина пружинная сталь 65Mn 10 Игольчатый подшипник н/д 11 Игольчатый подшипник н/д 12 Передаточное кольцо сталь нержавеющая 304 13 Уплотнительное кольцо NBR 14 Игольчатый подшипник н/д 15 Корпус сталь нержавеющая 304 16 Глушитель латунь H62 Эскиз пневмопривода с возвратными пружинами DN.ru PA-SA-85 для пищевых затворов
