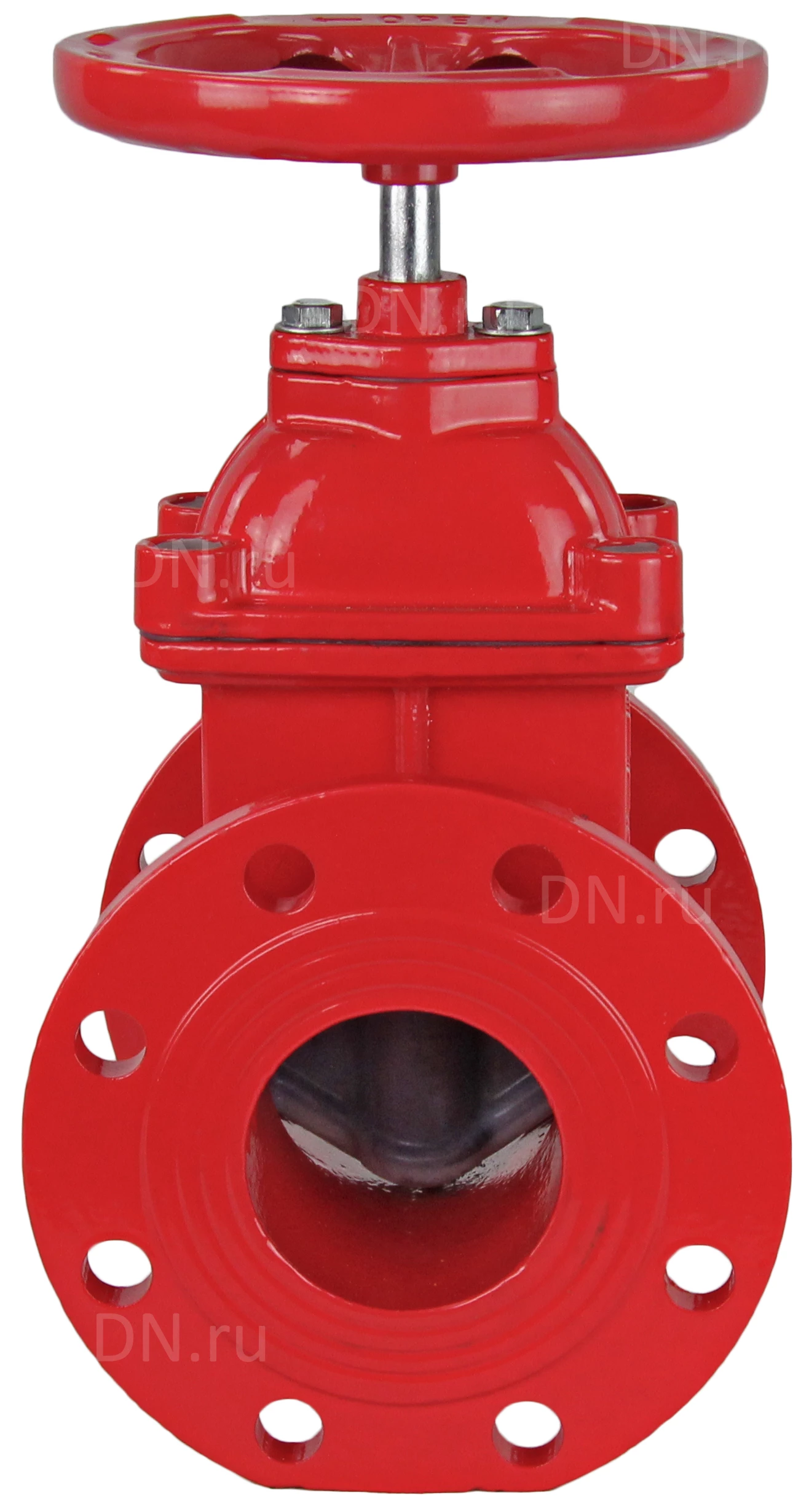

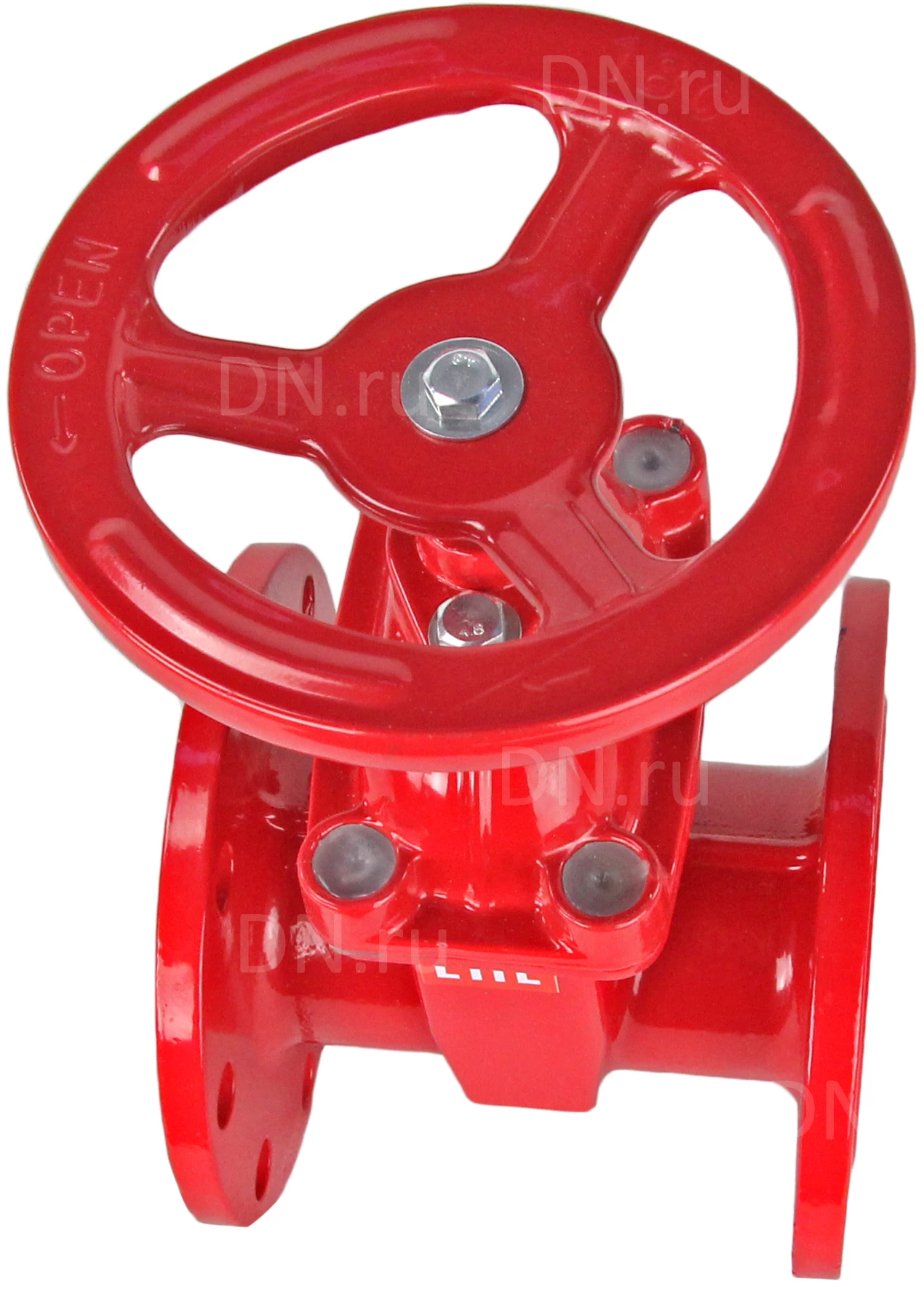

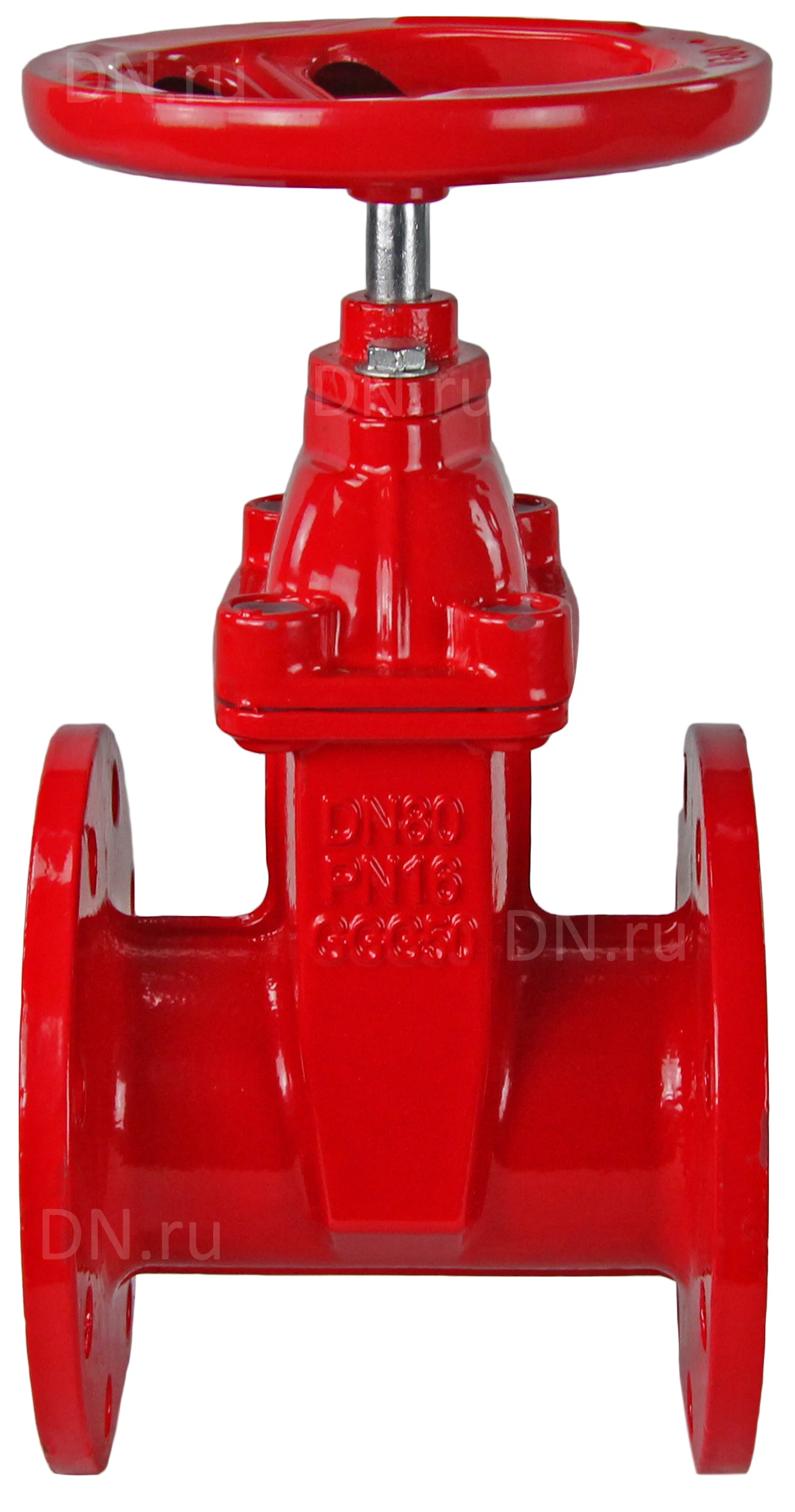

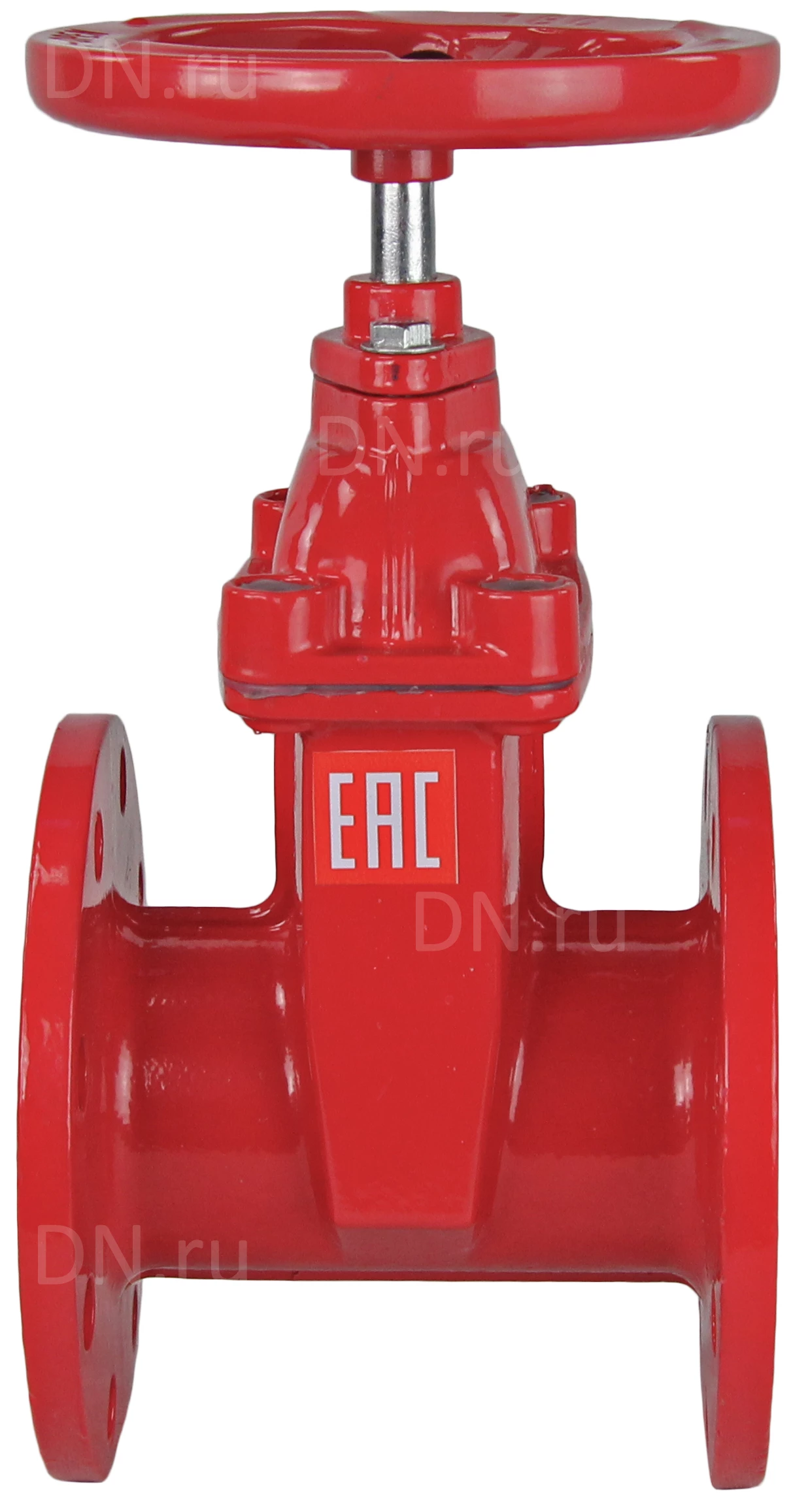

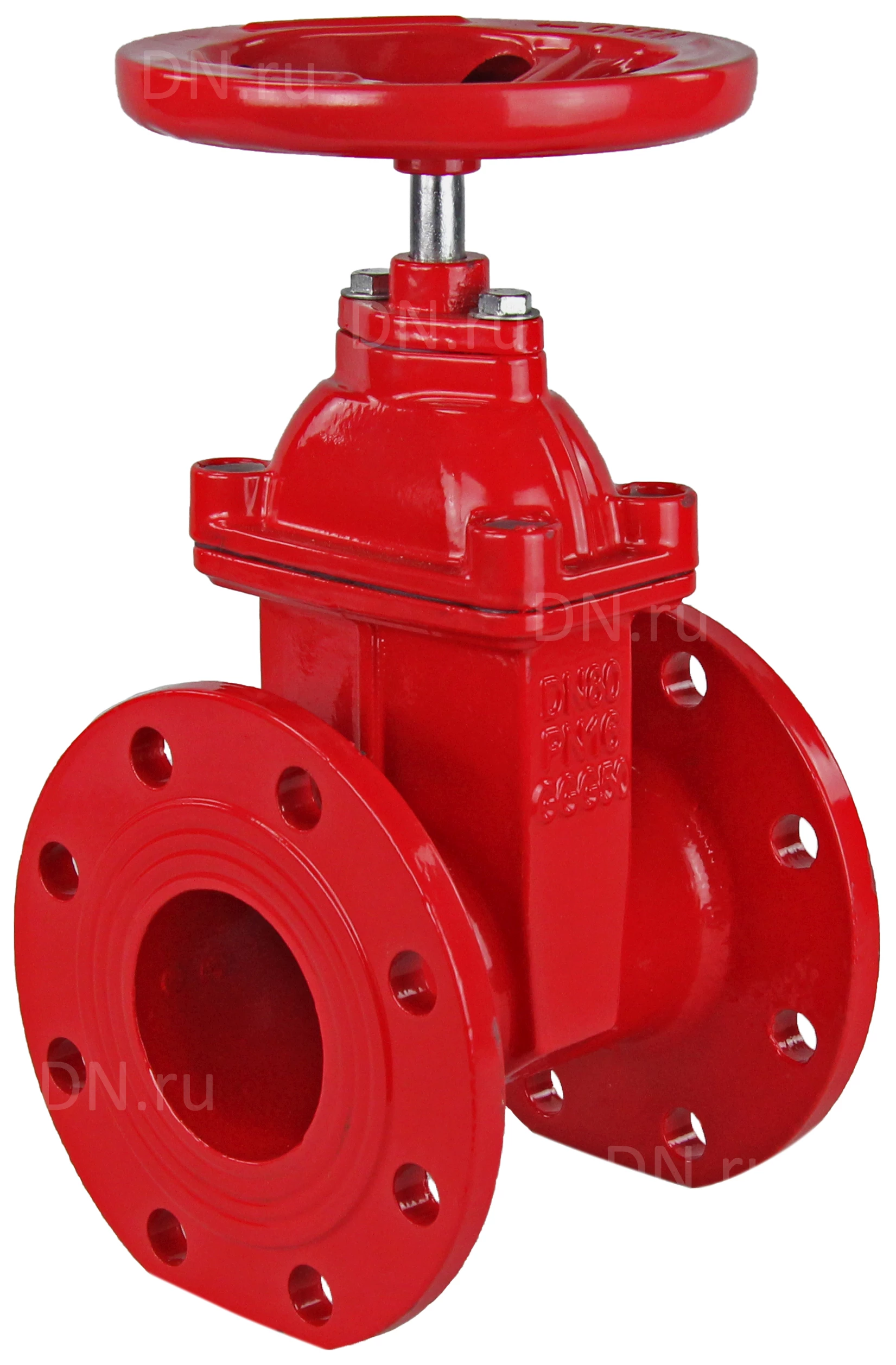

Задвижка клиновая 30ч39р (аналог МЗВГ) Ci Ду80 Ру16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, со штурвалом

Задвижка клиновая 30ч39р (аналог МЗВГ) Ci Ду80 Ру16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, со штурвалом с обрезиненным клином, невыдвижным шпинделем, фланцевая предназначена для установки в качестве запорного устройства, полностью перекрывающего поток рабочей среды в трубопроводе. Задвижка соответствуют требованиям ГОСТ 5762-2002, ГОСТ 12 2 063-81,9544-2005. Общие характеристики задвижки Ci 30ч39р(Г) Тип задвижки - Клиновая Диаметр номинальный DN - 80 мм Давление условное PN - 16 бар Тип присоединения - Фланцевый Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7 Материал запорного органа - высокопрочный чугун GGG50 Таблица фигур - 30ч39р (МЗВГ) Строительная длина - 180 мм Класс материала корпуса - чугун Управление - ручное/штурвал/маховик Конструкция шпинделя - невыдвижной Клин - обрезиненный Тип уплотнения - EPDM Тип покрытия - эпоксидный порошок Цвет задвижки - Красный Вес - 14.6 кг Страна производитель - Китай Задвижка клиновая 30ч39р (аналог МЗВГ) Ci Ду80 Ру16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, со штурвалом Габаритные и установочные размеры задвижки 30ч39р(Г) D1 - 160 мм D - 200 мм Dn - 80 мм D2 - 138 мм L - 180 мм H - 245 мм n-d - 8х18 мм b - 17 мм Эскиз задвижки 30ч39р(Г) Конструкция и материалы задвижки Ci 30ч39р(Г) 1 Корпус GGG50 2 Крышка GGG50 3 Гайка Латунь 4 Клин GGG50 + резина 5 Ходовая гайка латунь 6 Шпиндель SS410 7 Стопорные полукольца Латунь 8 Уплотнительные кольца EPDM 9 Маховик Углеродистая сталь 10 Прокладка корпус-крышка EPDM 11 Болт Углеродистая сталь 12 Болт Углеродистая сталь 13 Уплотнение гайки EPDM
