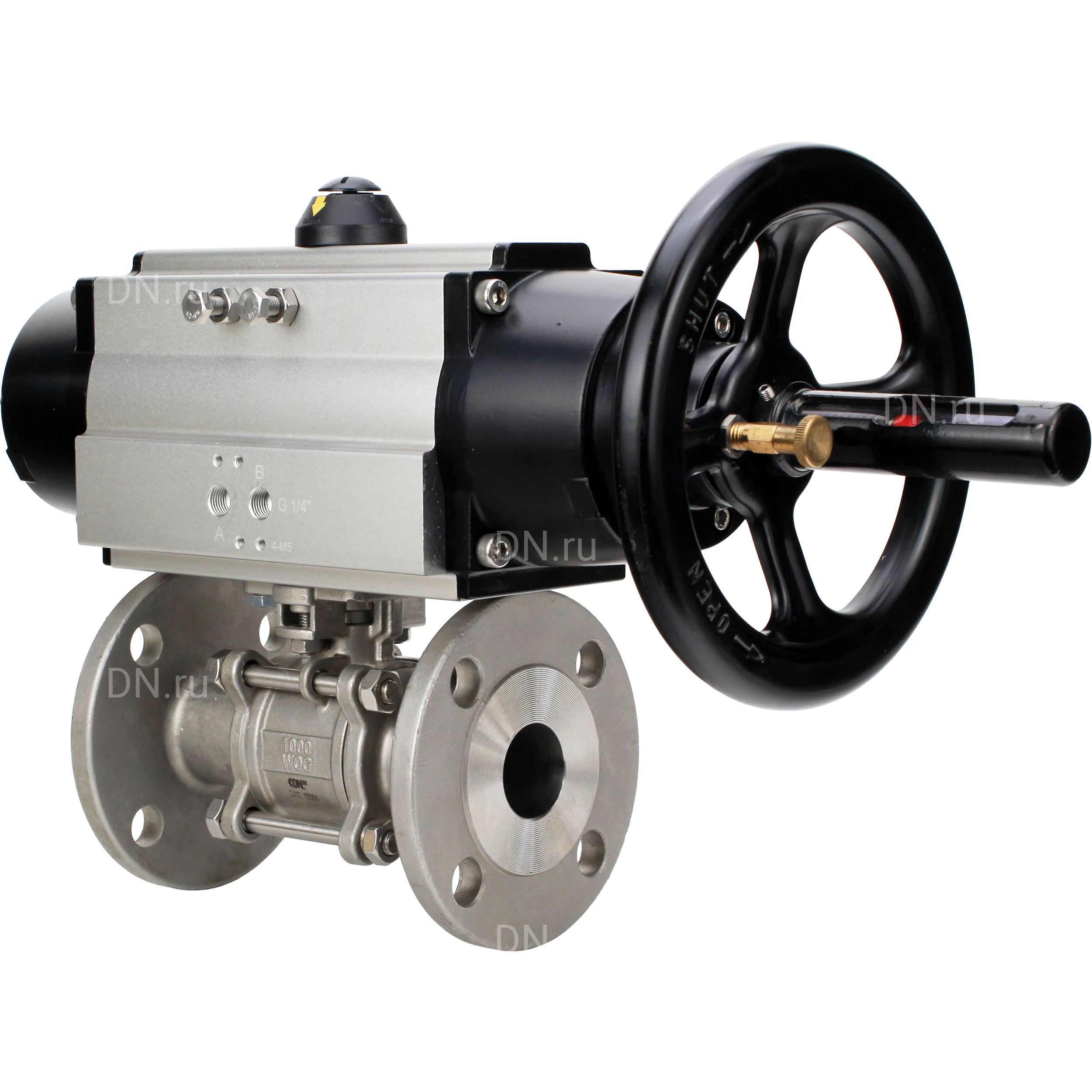

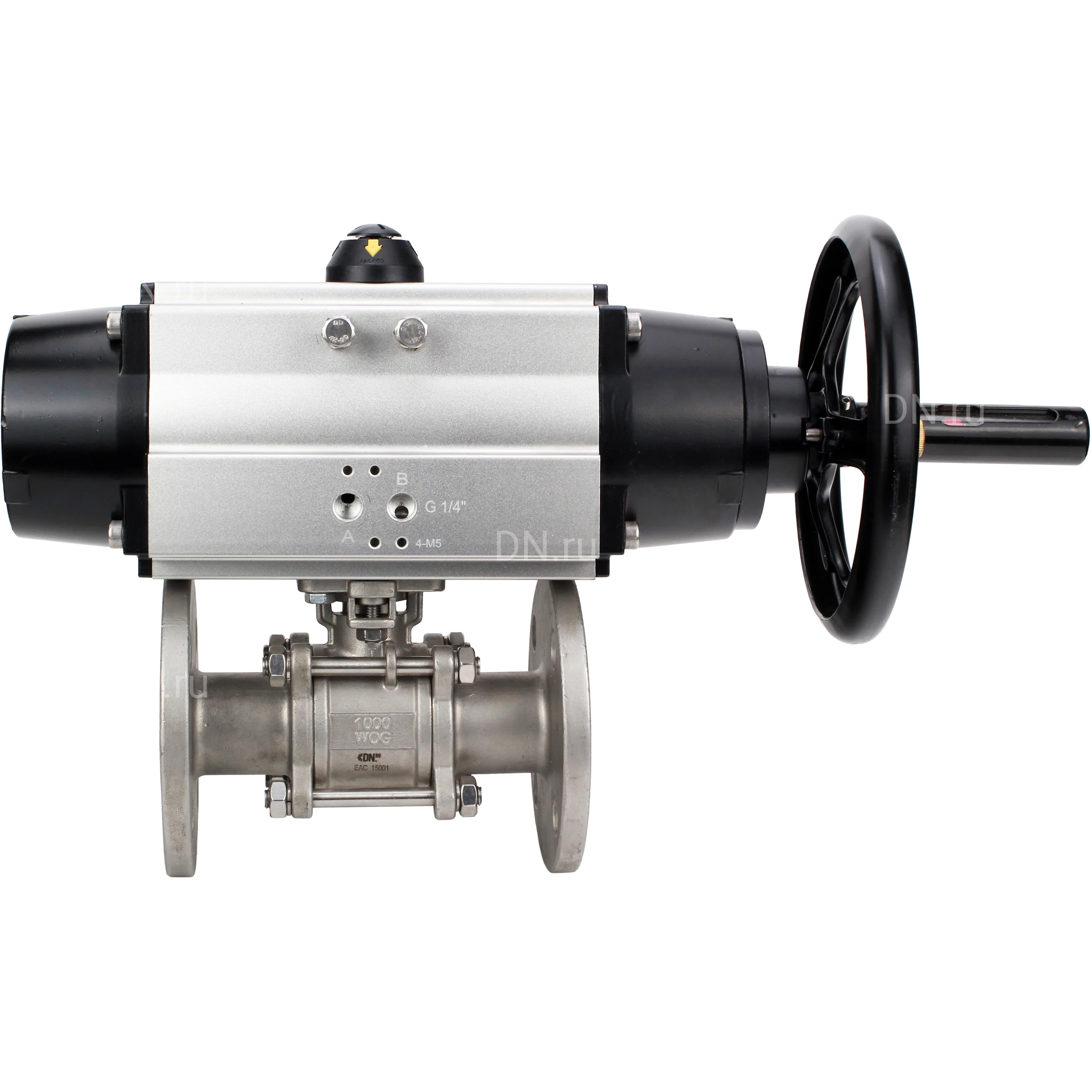

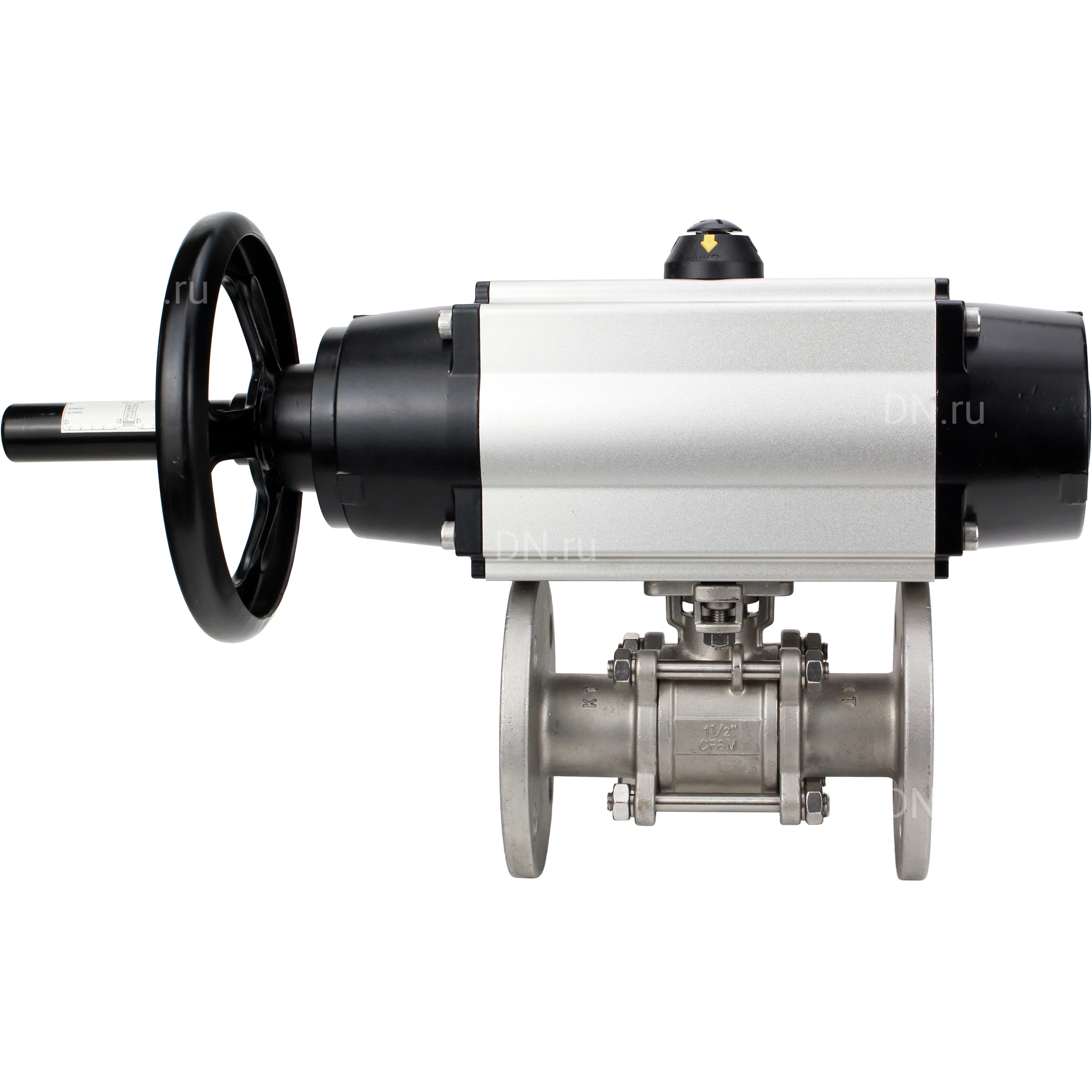

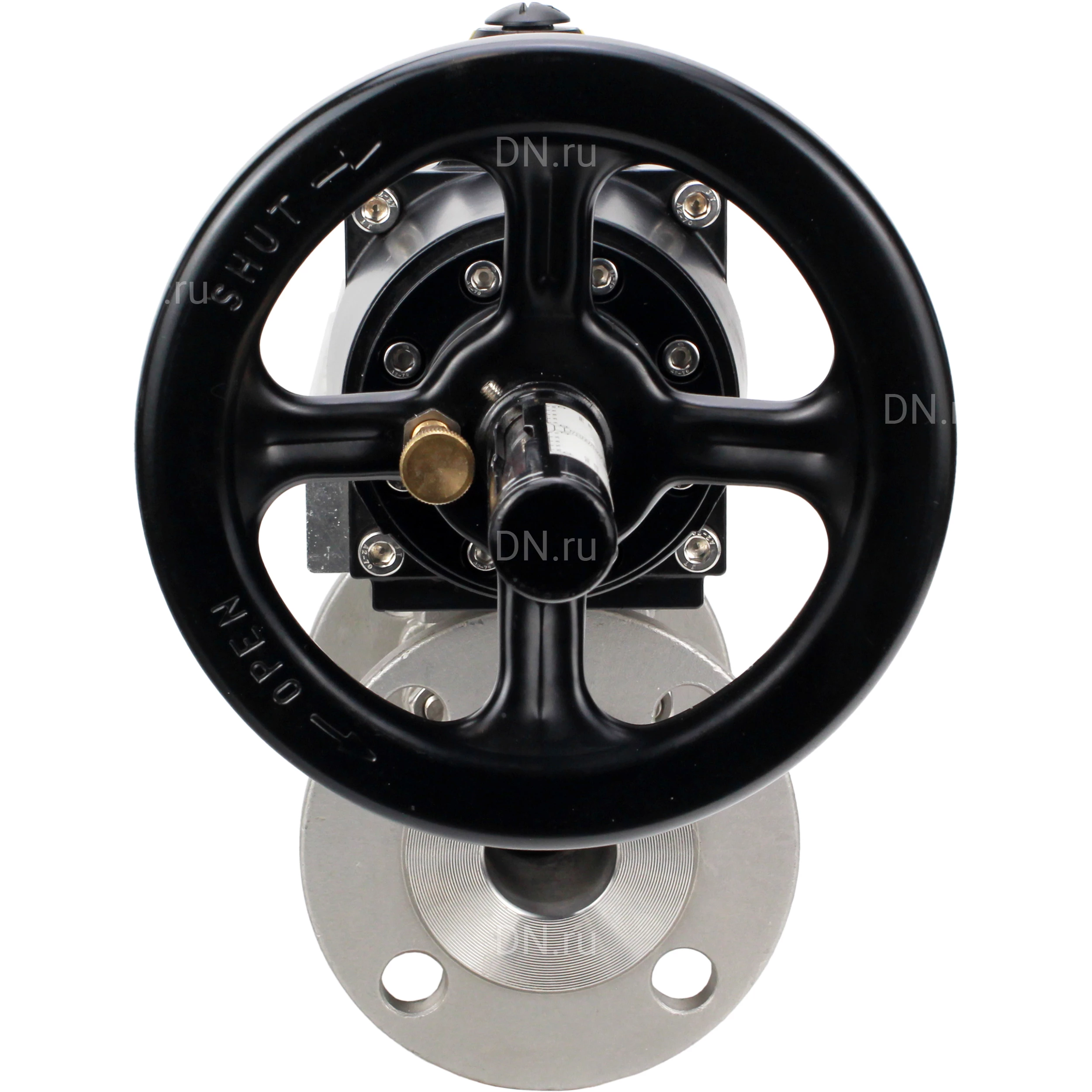

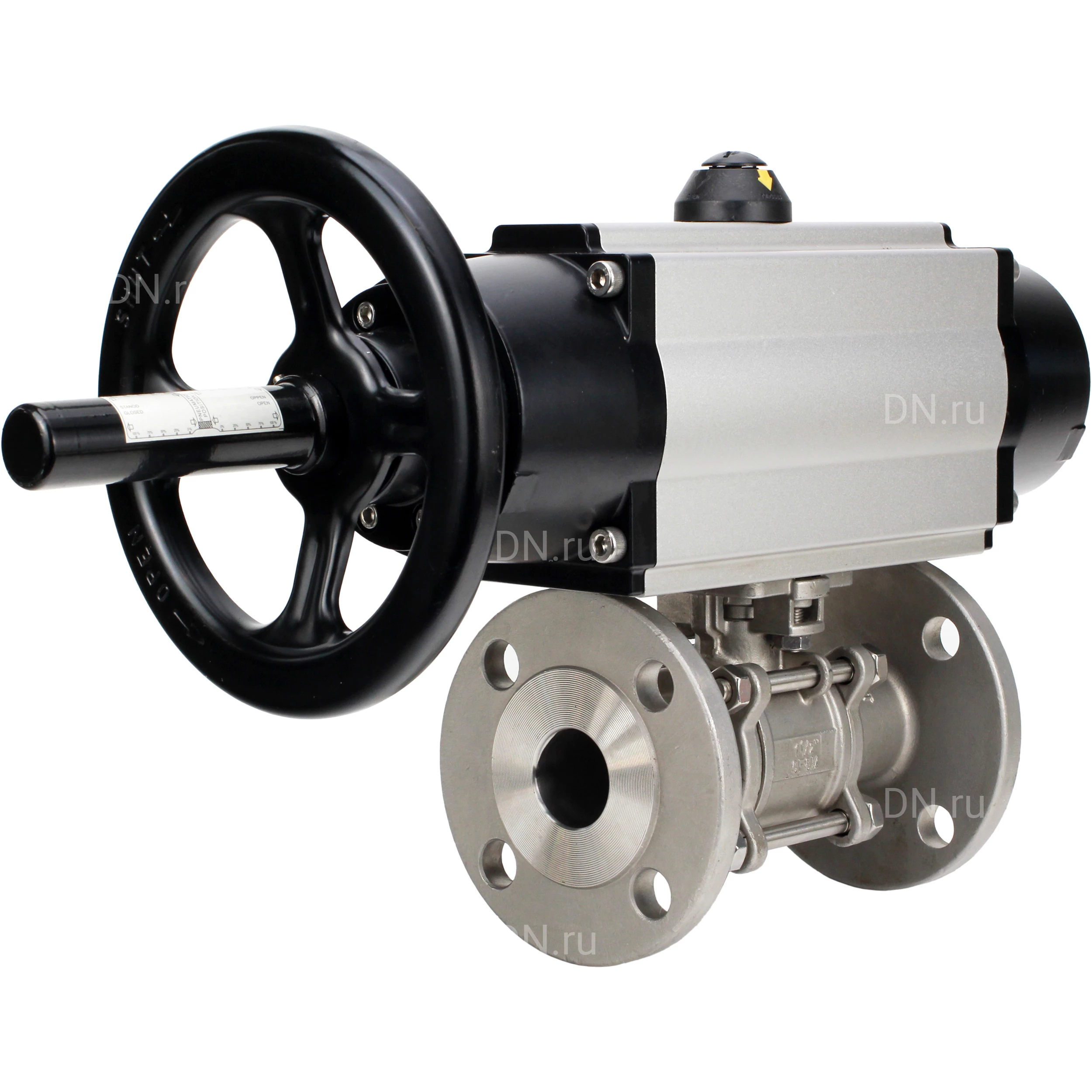

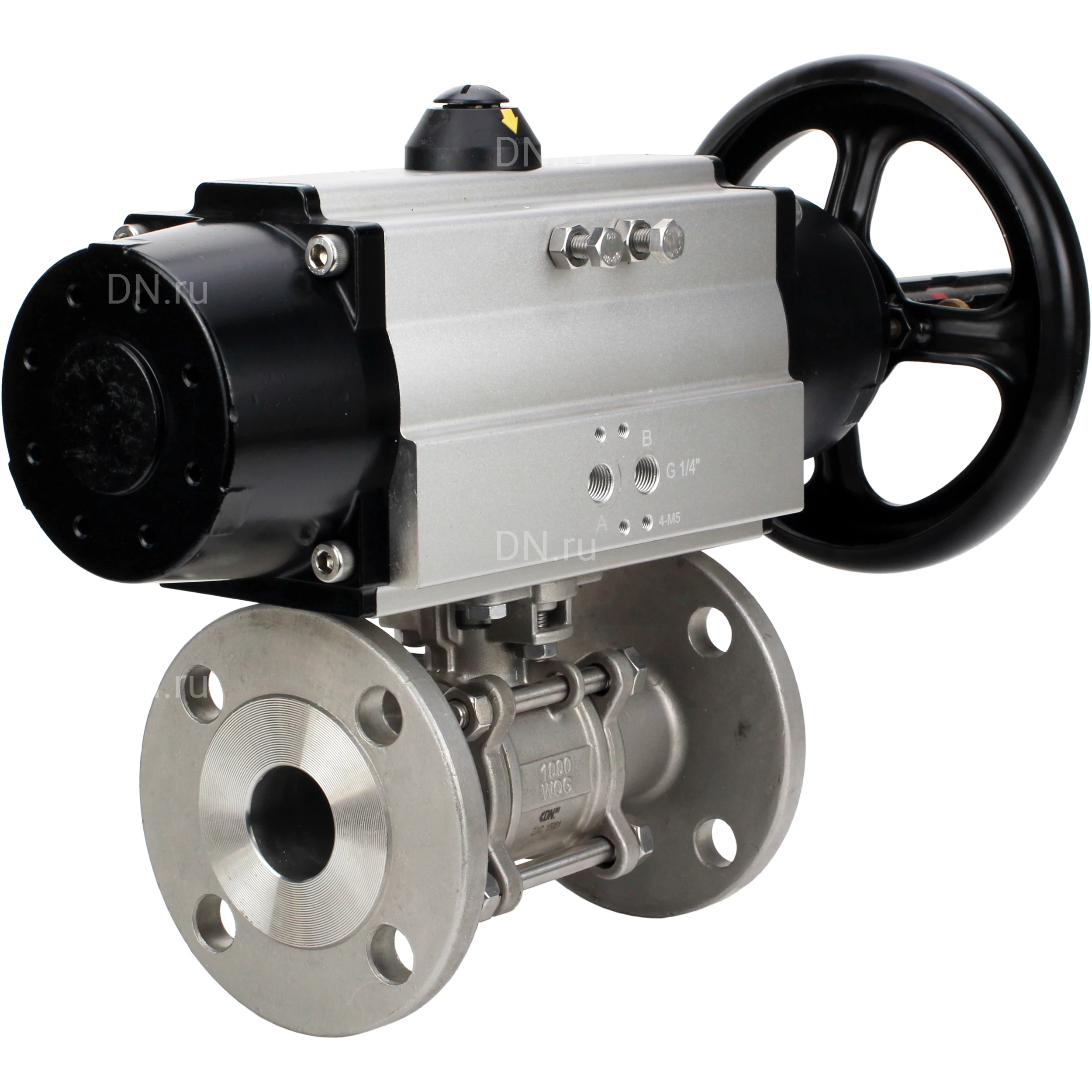

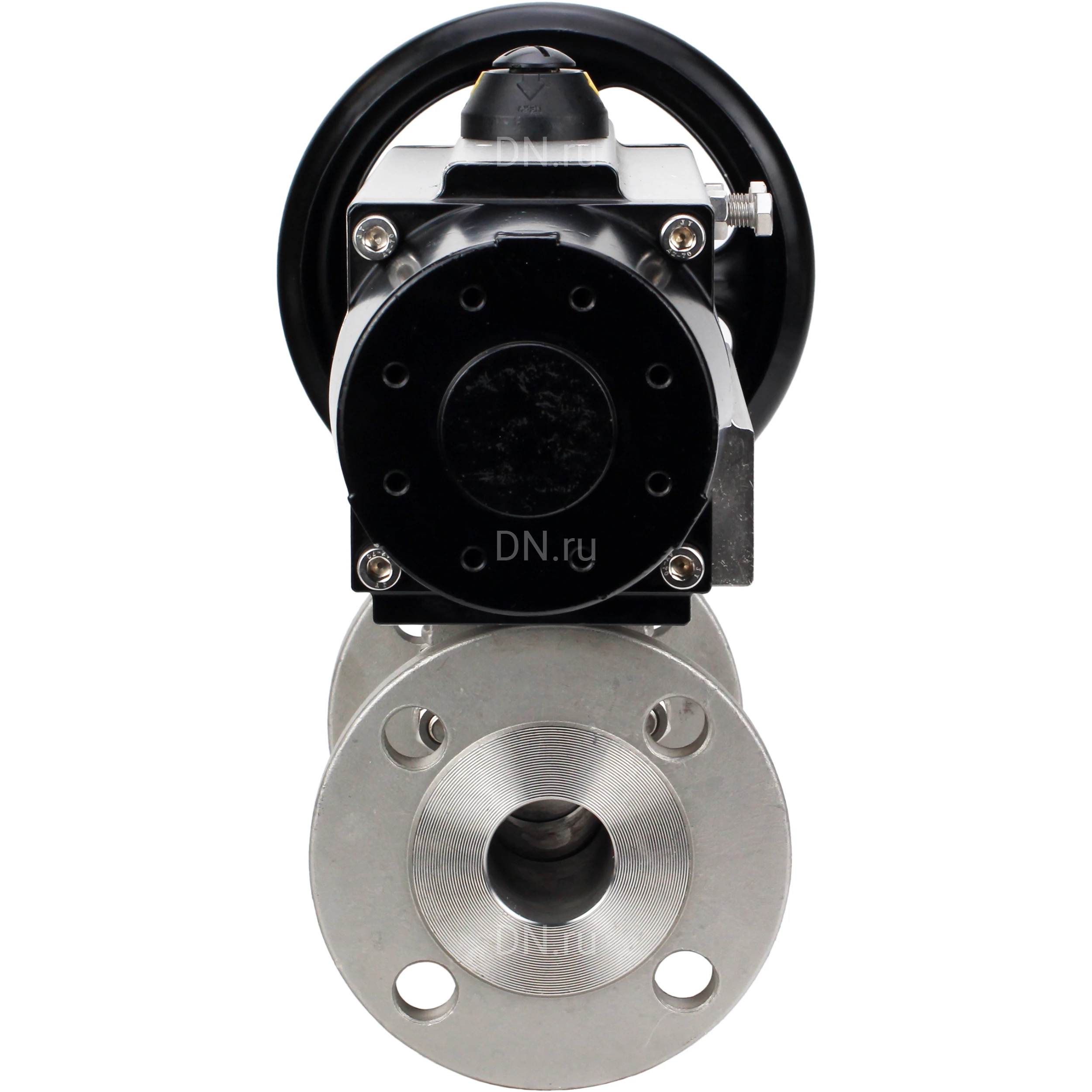

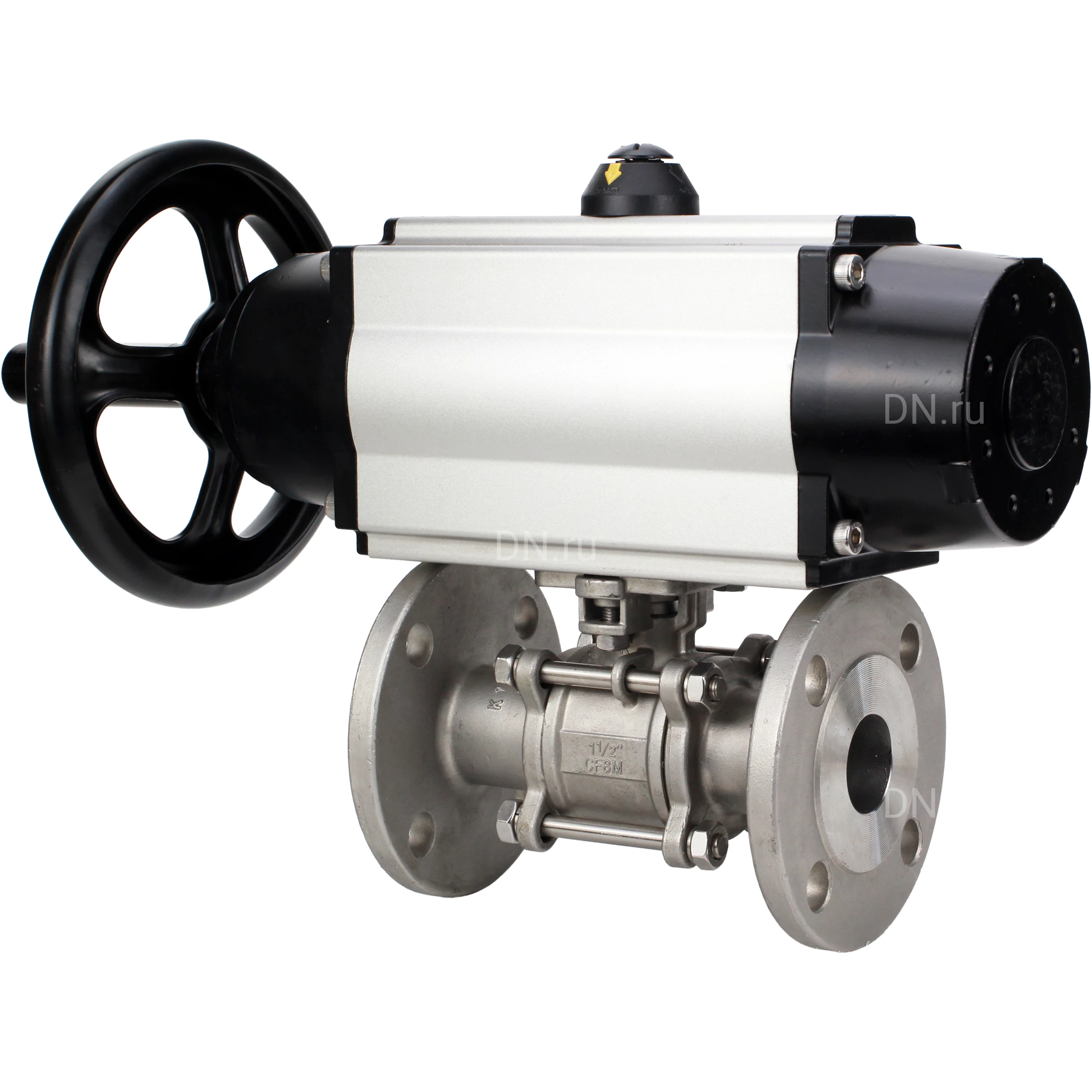

Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру25 фланцевый с ISO-фланцем, корпус - нержавеющая сталь 316, полнопроходной, уплотнение - PTFE, с пневмоприводом PA-DA-105-1

Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(3pc)-FP-F-ISO-H Ру25/40 возможна в системы, транспортирующие жидкие и газообразные среды (вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды), неагрессивные к материалам крана. Пневматический привод DN.ru PA-DA-105-1 двойного действия предназначен для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие. Технические параметры крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру25 DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 Ду100 Ру25 c пневмоприводом PA-DA-105-1 двойного действия: Давление номинальное PN - 25 бар Диаметр номинальный DN - 100 мм Тип присоединения - Фланцевый Количество болтовых отверстий на одном фланце - 8 шт. Диаметр болтовых отверстий на одном фланце - 22 мм Среда - вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды Тип управления - С пневмоприводом Применение - водоснабжение, теплоснабжение, Пневматические системы Проход шара крана - полнопроходной Температура рабочей среды - от -20°С до 150°С Присоединение - фланцевое Датчик обратной связи - нет Управление - пневмопривод двойного действия Класс герметичности - A по ГОСТ 9544 Водоразборный - нет Тип устройства крана - двухходовой Тип ISO-фланца арматуры - F07, F10 Размер вала арматуры (квадрат) - 19х19 мм Серия - BV3232P(3pc)-FP-F-ISO-H Ру25/40 Страна производитель - Россия Срок службы - 10 лет Вес - 38 кг Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру25 фланцевый с ISO-фланцем, корпус - нержавеющая сталь 316, полнопроходной, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 Габариты и размеры крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру25 DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 Ду100 Ру25 c пневмоприводом PA-DA-105-1 двойного действия: Dn - 100 мм L - 350 мм D - 235 мм F - 153 мм L1 - 495 мм Эскиз крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру25 DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 Ду100 Ру25 c пневмоприводом PA-DA-105-1 двойного действия Таблица деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру25 DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 Ду100 Ру25: № п/п Наименование детали Количество, шт Материал 1 Фланцевая часть 2 нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 2 Шпилька 4/6/8 нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Гайка 8/12/16 нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Прокладка 8/12/16 нержавеющая сталь AISI 304 (аналог 08Х18Н10) 5 Уплотнение 2 PTFE 6 Шар 1 нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 7 Корпус 1 нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 8 Упорная подушка 1 PTFE 9 Шток 1 нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 10 Набивка 3 PTFE 11 Кольцо упорное 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10) 12 Винт позиционирующий 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10) 13 Подвижная крышка 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10) 14 Болт позиционирующий 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10) 15 Гайка шестигранная 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10) 16 Рукоятка 1 нержавеющая сталь SS 201 (аналог 12Х15Г9НД) + ПВХ 17 Блокировочный стопор 1 нержавеющая сталь SS 201 (аналог 12Х15Г9НД) Эскиз деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру25 DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 Ду100 Ру25 Технические параметры пневмопривода PA-DA-105-1 двойного действия: Тип пневмопривода - двойного действия Крутящий момент привода - 202 Нм Угол поворота привода - 90° Длина пневмопривода - 495 мм Ширина пневмопривода - 121.5 мм Высота пневмопривода - 153 мм Тип ISO-фланца привода - F07, F10 Размер штока - 22х22 мм Пневмопривод DN.ru PA-DA-105-1 двойного действия Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1 двойного действия: №Наименование деталиМатериал 1Индикаторный винтABS (пластик) 2Индикатор положенияABS (пластик) 3Пружинный зажимНержавеющая сталь 304 4ШайбаНержавеющая сталь 304 5Внешняя шайбаИнженерный пластик 6Регулировочный винтНержавеющая сталь 304 7ГайкаНержавеющая сталь 304 8ШайбаНержавеющая сталь 304 9КорпусЭкструдированный алюминивый сплав 10ПоршеньЛитой под давлением алюминиевый сплав 11Уплотнительное кольцо поршняNBR 12Группа подшипниковИнженерный пластик 13Уплотнительное кольцо торцевой крышкиNBR 14Торцевая крышкаЛитой алюминиевый сплав, покрытый полиэфирной краской 15Винт крепежныйНержавеющая сталь 304 16Шайба внутренняяИнженерный пластик 17Уплотнительное кольцоNBR 18ПодшипникИнженерный пластик 19ФиксаторЛегированная сталь 20ШестерняЛегированная сталь 21ПодшипникИнженерный пластик 22Уплотнительное кольцоNBR Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1 двойного действия
