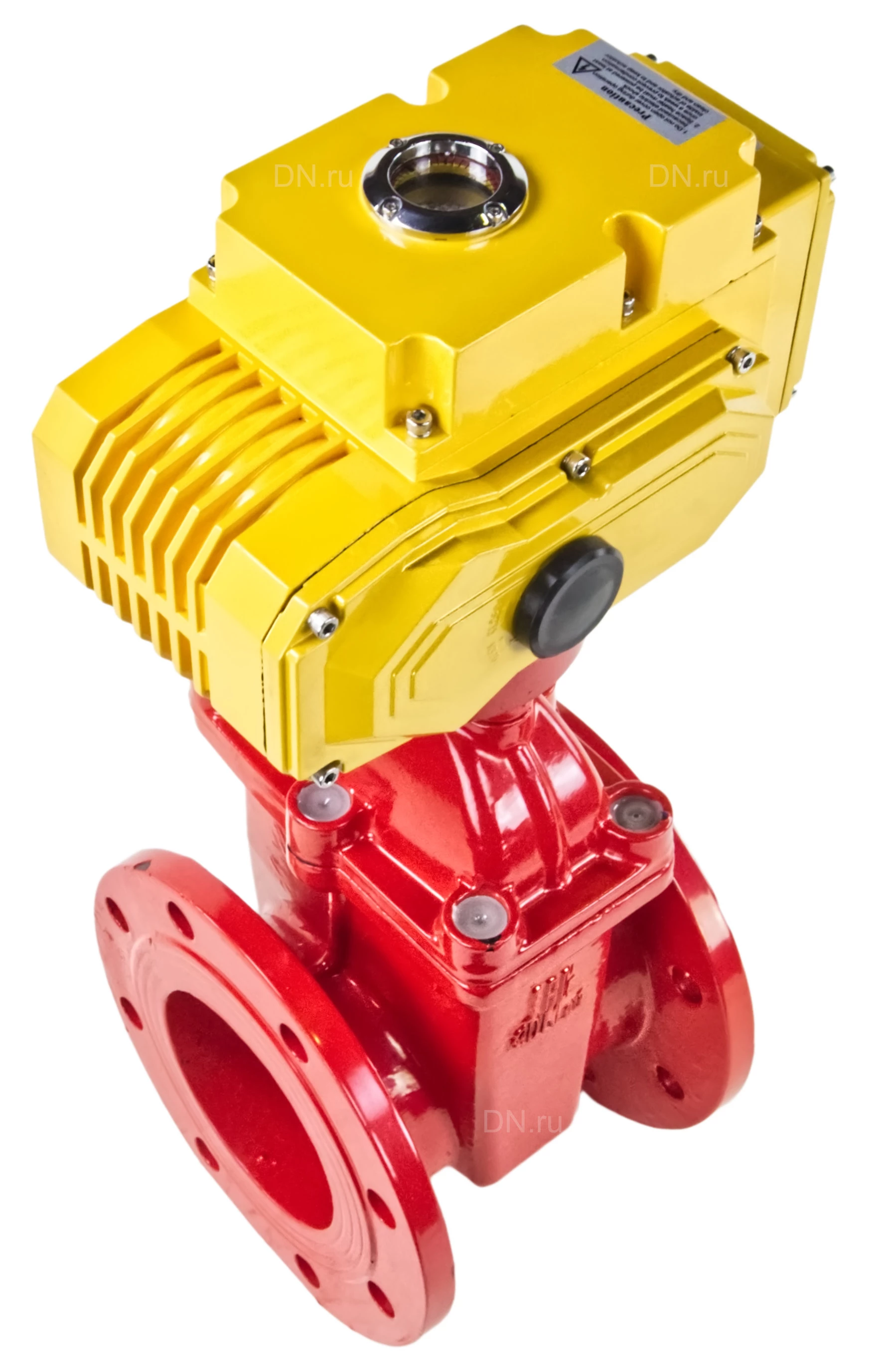

Задвижка клиновая 30ч939р (аналог МЗВГ) Завод им. Гаджиева Ду150 Ру16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - резина, с электроприводом DN.ru MT-N-020EM-О1-220VAC-У1, цвет - красный

Задвижка клиновая применяется в качестве запорного устройства на трубопроводах для питьевого и хозяйственно-бытового водоснабжения. Направление потока – любое. Установочное положение: на горизонтальном трубопроводе – вертикальное положение шпинделя, на вертикальном – горизонтальное.Электропривод многооборотный предназначен для управления запорной промышленной трубопроводной арматурой, например, чугунными и стальными задвижками, шиберными заслонками и т.п. Он позволяет использовать арматуру в системах автоматического управления теплоснабжением, водоснабжением гражданских и промышленных объектов.Принцип работы: данный электропривод применим в повторно-кратковременном режиме S2 по ГОСТ 183-74 с продолжительностью включения 10 минут. Питание электроприводов, в зависимости от исполнения, осуществляется от сети переменного тока 50Гц 220В 1 фаза или 380В 3 фазы. Общие характеристики задвижки Завод им. Гаджиева 30ч939р Ду150 Ру: Тип задвижки - Клиновая Диаметр номинальный - 150 мм Давление условное - 16 бар Форма вала по ОСТ - пятикулачковая муфта Температура рабочей среды - от 5 до + 150°C Тип присоединения - Фланцевый Класс герметичности по ГОСТ 9544-2015 - "A" Конструкция шпинделя - невыдвижной Клин - обрезиненный Крутящий момент - 200 Нм Цвет задвижки - Красный Вес - 58 кг Страна производитель - Россия Задвижка клиновая 30ч939р (аналог МЗВГ) Завод им. Гаджиева Ду150 Ру16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - резина, с электроприводом DN.ru MT-N-020EM-О1-220VAC-У1, цвет - красный Габаритные и установочные размеры задвижки Завод им. Гаджиева 30ч939р Ду150 Ру: L - 210 мм H - 570 мм H1 - 430 мм M - 268 мм H2 - 200 мм Материалы деталей задвижки Завод им. Гаджиева 30ч939р Ду150 Ру: № п/п Наименование Материал 1, 2 Корпус, крышка Серый чугун СЧ20 3 Шпиндель Нерж. сталь 20Х13 4 Клин запорный Сталь 5 Втулка опорная Латунь Эскиз задвижки Завод им. Гаджиева 30ч939р Ду150 Py Параметры электропривода DN.ru MT-200-220: Тип электропривода - Четвертьоборотный Крутящий момент - 200 Нм Напряжение питания - 220В Номинальный потребляемый ток - 1.5 А Температура окружающей среды - от -28 до +60 °C Скорость - 5 об./мин. Степень защиты корпуса - IP67 Взрывозащита - нет Тепловая защита - есть Страна производитель - Китай Тип ISO-фланца - F10/F12 Вес привода - 10 кг Электропривод DN.ru MT-200-220 Габаритные и установочные размеры электропривода DN.ru MT-200-220: O - 40 мм A - 149 мм B - 119 мм C - 114 мм D - 200 мм E - 151 мм F - 105 мм G - 117 мм Эскиз электропривода DN.ru MT-200-220
