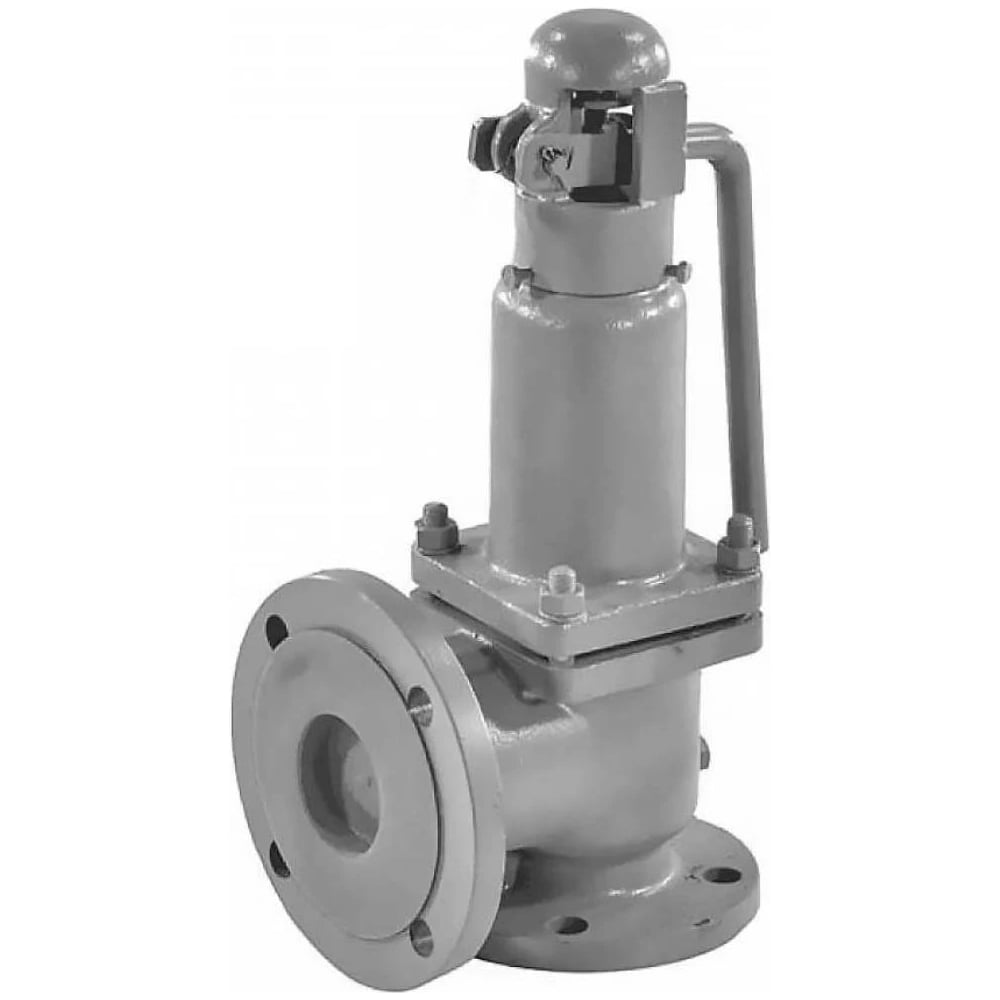

Клапан предохранительный DN.ru VR3430M-F Ду100/125 Ру16 полноподъемный пружинный фланцевый, корпус - сталь WCB, уплотнение металл/металл (с настройкой 1.6-2.5 бар)
Источник изображений товара: dn.ru. Внешний вид товара может отличаться от изображённого
Клапаны предохранительные предназначены для сброса рабочей среды в атмосферу или в отводящий трубопровод при превышении настроечного давления рабочей среды в подводящем трубопроводе. Невысокая цена, простота и надежность конструкции делают полноподъемные пружинные клапаны DN.ru оптимальным вариантом для различных инженерных систем и промышленных установок. Технические параметры клапана предохранительного DN.ru VR3430M-F Ду100/125 Ру16 Диаметр номинальный DN1 - 100 мм Диаметр номинальный DN2 - 125 мм Давление номинальное PN - 16 бар Диапазон давлений настройки: 1.6 - 2.5 бар Тип клапана - предохранительный Материал корпуса - углеродистая сталь Материал запорного органа - Сталь 20Х13 Уплотнение - Металл Вес - 60 кг Страна производитель - Россия Клапан предохранительный DN.ru VR3430M-F Ду100/125 Ру16 полноподъемный пружинный фланцевый, корпус - сталь WCB, уплотнение металл/металл (с настройкой 1.6-2.5 бар) Габаритные и установочные размеры клапана предохранительного DN.ru VR3430M-F Ду100/125 Ру16 DN - 100 мм DN '- 125 мм D1 - 220 мм D2 - 180 мм D3 - 155 мм b - 20 мм f - 2 мм n-Ød: 8 - Ø18 мм L - 195 мм D1' - 250 мм D2' - 210 мм D3' - 185 мм b' - 22 мм f' - 2 мм n-Ød ': 8 - Ø18 мм L1 - 175 мм H - 543 мм Эскиз клапана предохранительного DN.ru VR3430M-F Ду100/125 Ру16 Материалы деталей клапана предохранительного DN.ru VR3430M-F Ду100/125 Ру16 № п/п Наименование детали Материал 1 Корпус сталь WCB 2 Регулировочный винт сталь 20Х13 3 Диск сталь 20Х13 4 Направляющая втулка сталь 20Х13 5 Крышка сталь WCB 6 Пружина сталь 50ХФА 7 Рычаг сталь 20Х13 Эскиз деталировки клапана предохранительного DN.ru VR3430M-F Ду100/125 Ру16
Информация о товаре может содержать неточности, перед покупкой проверяйте информацию на сайте производителя.
