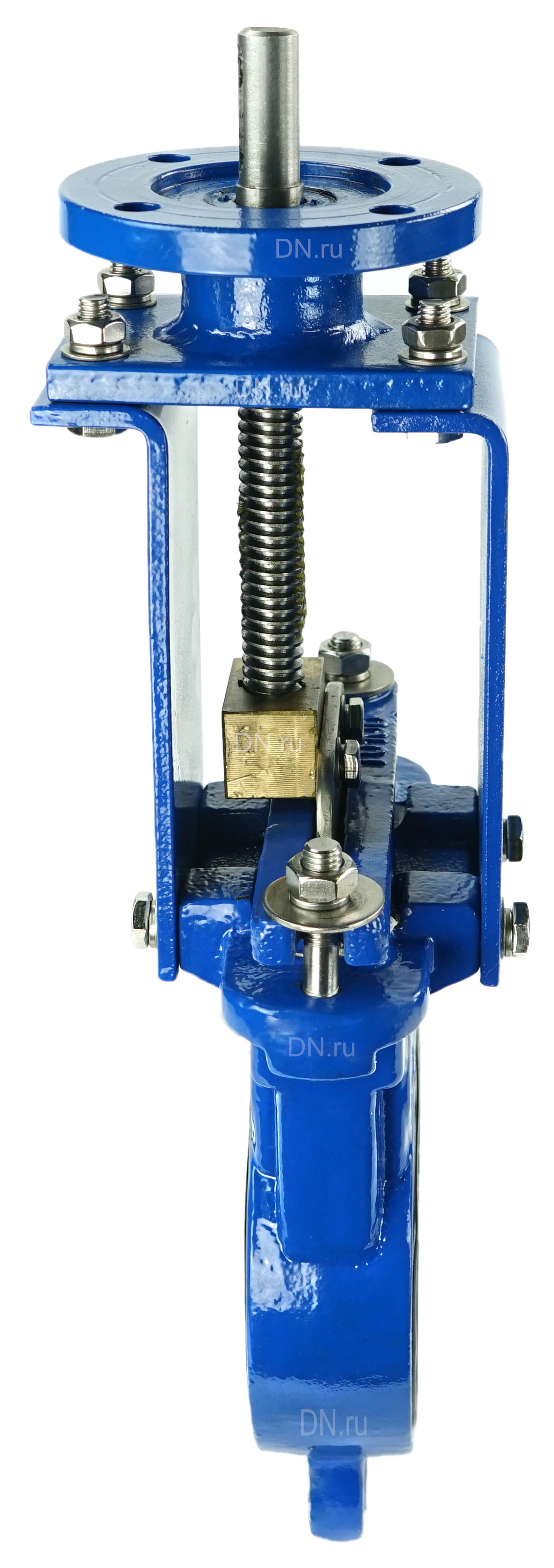

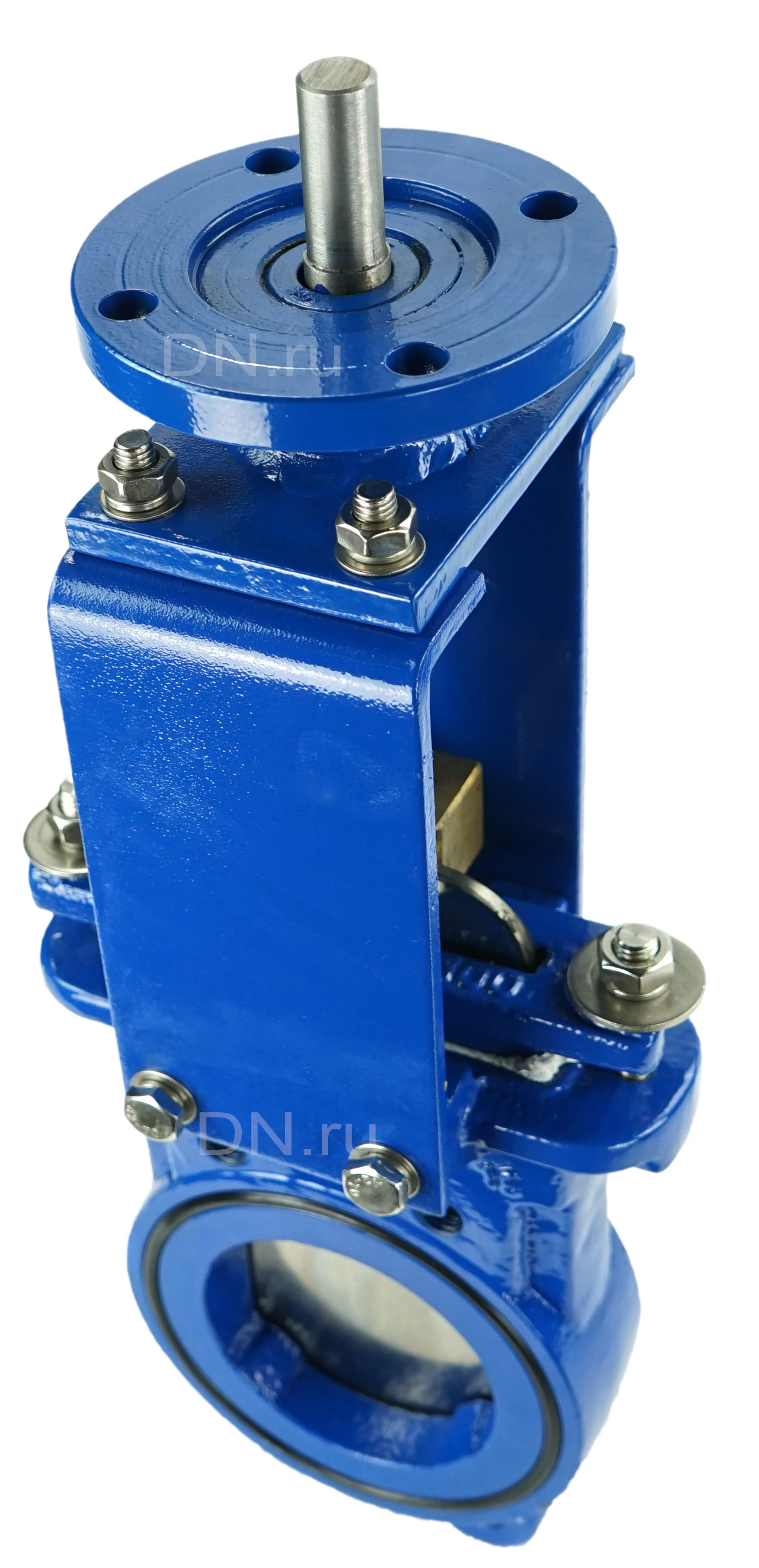

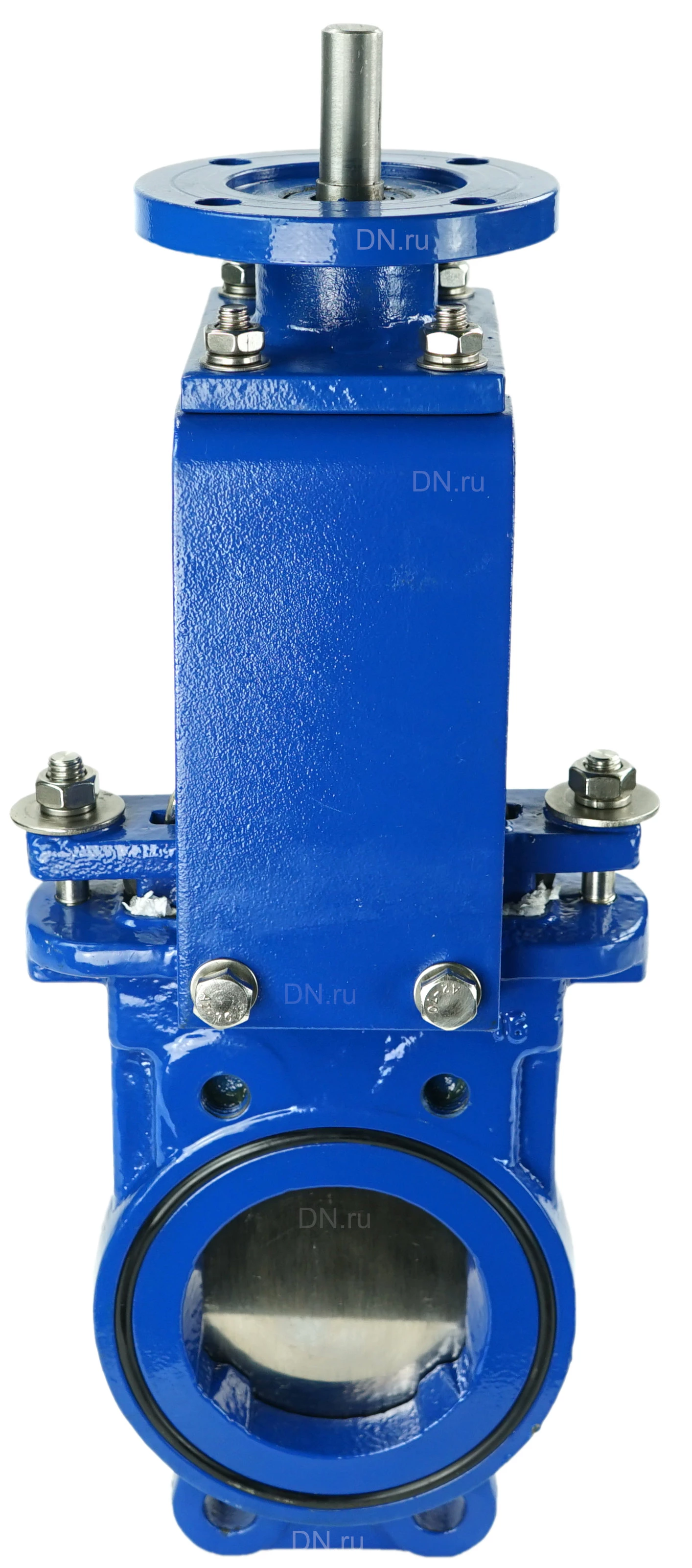

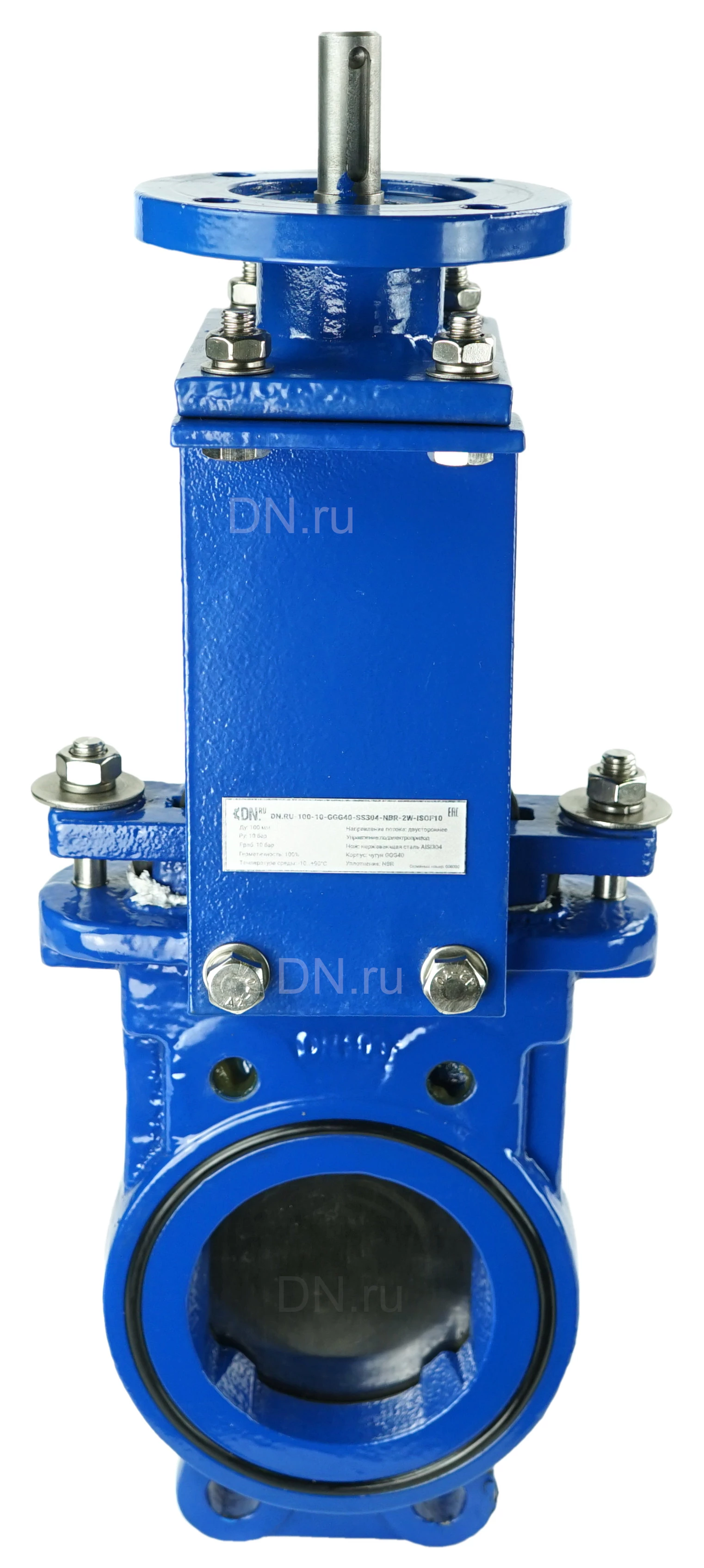

Задвижка шиберная DN.ru Ду100 Ру16 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с ISO-фланцем и голым шпинделем 18, F10 (GVKN1331N-2W-Fb-ISO)

Задвижка шиберная предназначена для полного перекрытия или регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Технические параметры задвижки шиберной DN.ru GVKN1331N-2W-Fb-ISO Ду100 Ру16: Тип задвижки - Шиберная Диаметр номинальный DN - 100 мм Давление номинальное PN - 10/16 бар Максимальное рабочее давление Рр - 16 бар ISO фланца арматуры - F10 Температура рабочей среды - от -10 до + 90 Тип присоединения - межфланцевый Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10 Строительная длина - 52 мм Класс материала корпуса - чугун Управление - голый шток Конструкция шпинделя - невыдвижной Тип уплотнения - NBR Тип покрытия - эпоксидный порошок Цвет задвижки - Синий Вес - 13 кг Страна производитель - Россия Задвижка шиберная DN.ru Ду100 Ру16 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с ISO-фланцем и голым шпинделем 18, F10 (GVKN1331N-2W-Fb-ISO) Габаритные и присоединительные размеры задвижки шиберной DN.ru GVKN1331N-2W-Fb-ISO Ду100 Ру16: DN - 100 мм L - 52 мм D - 220 мм D1 - 180 мм D2 - 156 мм d - 18 мм H - 443 мм N-Th - 8-М16 мм Эскиз задвижки шиберной DN.ru GVKN1331N-2W-Fb-ISO Ду100 Ру16 Материалы задвижки шиберной DN.ru GVKN1331N-2W-Fb-ISO Ду100 Ру16: № Наименование Материал 1 Корпус чугун GGG40 (аналог ВЧ40) 2 Седловое уплотнение NBR 3 Шибер нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Сальниковая набивка PTFE 5 Прижимной фланец сальника углеродистая сталь WCB (аналог 25Л) 6, 7, 10, 13 Болт нержавеющая сталь AISI 201 (аналог 12Х15Г9НД) 8 Гайка нержавеющая сталь AISI 201 (аналог 12Х15Г9НД) 9 Гайка чугун 11 Пластины опорные сталь А3 (аналог Ст3) 12 Шпиндель нержавеющая сталь 2Cr13 (аналог ст.20Х13) 14 Крышка подшипника сталь А3 (аналог Ст3) 15 Подшипник баббит ZChSnSb10-6 (аналог Б83) 16 Уплотнительное кольцо NBR Эскиз задвижки шиберной DN.ru GVKN1331N-2W-Fb-ISO Ду100 Ру16 Размеры присоединительные для привода: Тип фланца по ISO5211 - F10 K = 18мм L = 48мм H = 36мм G = 6мм Гидравлические испытания корпуса проводятся давлением, превышающим рабочее давление в 1.5 раза. Гидравлические испытания уплотнения сальника и седлового уплотнения проводятся давлением, превышающим рабочее давление в 1.1 раза.
