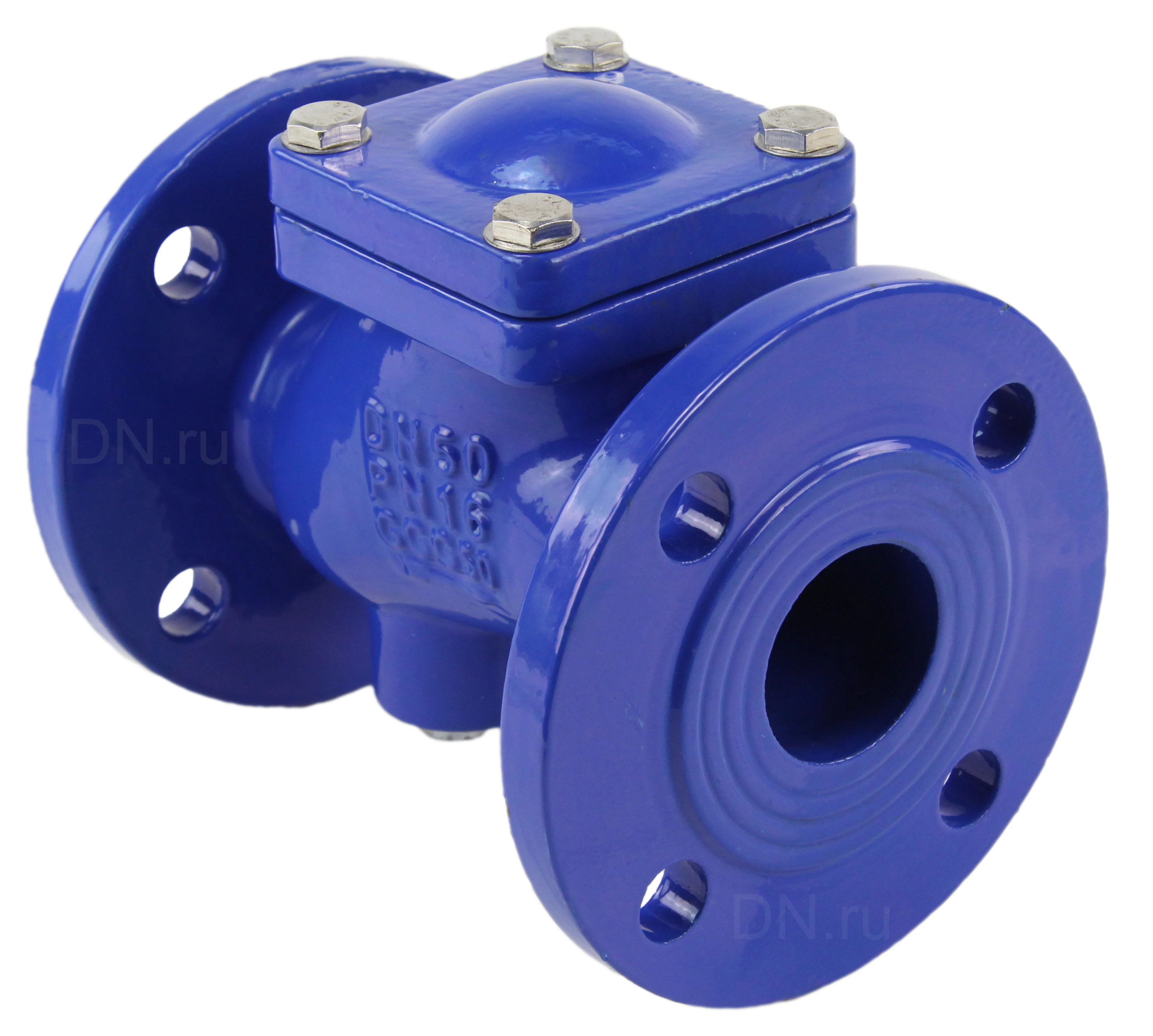

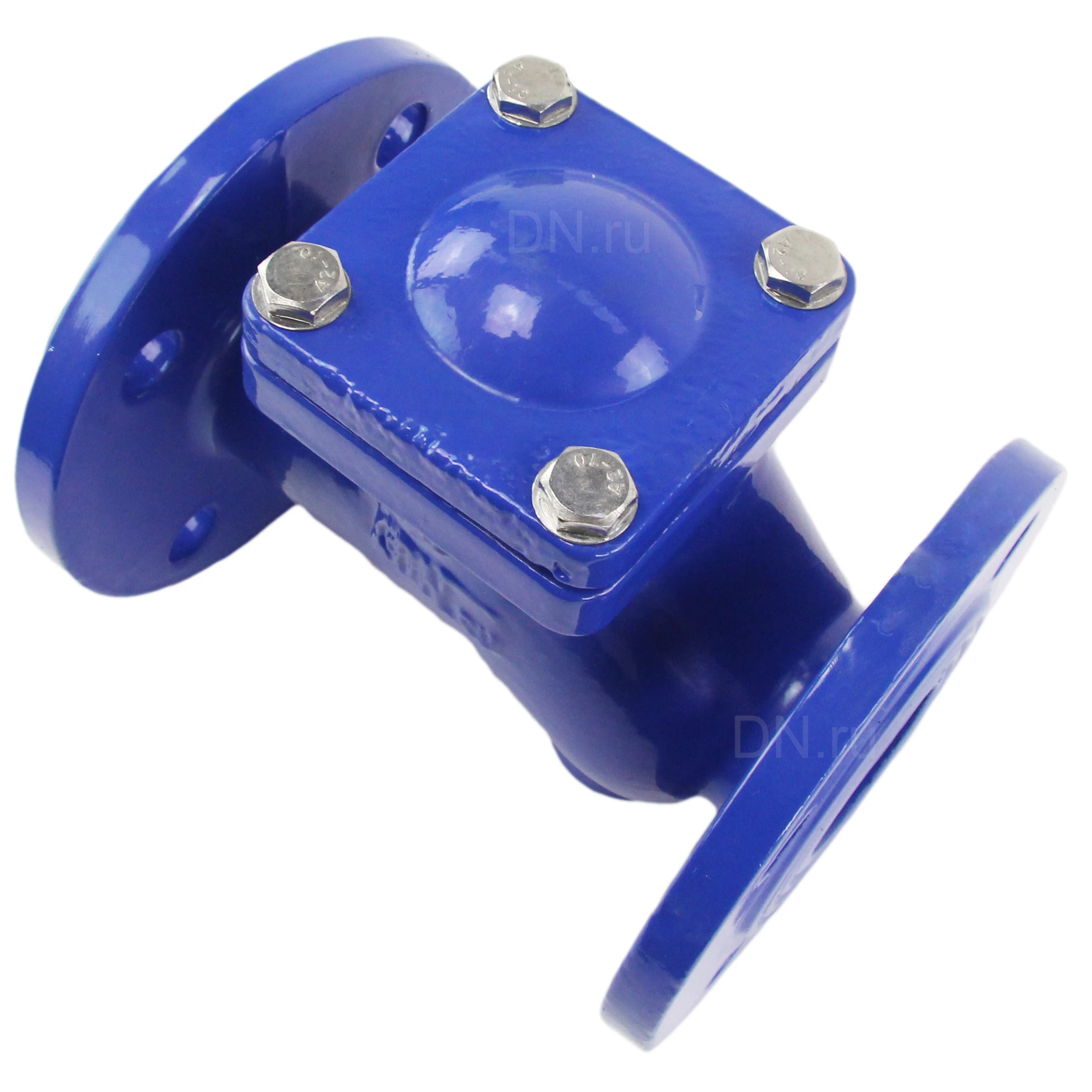

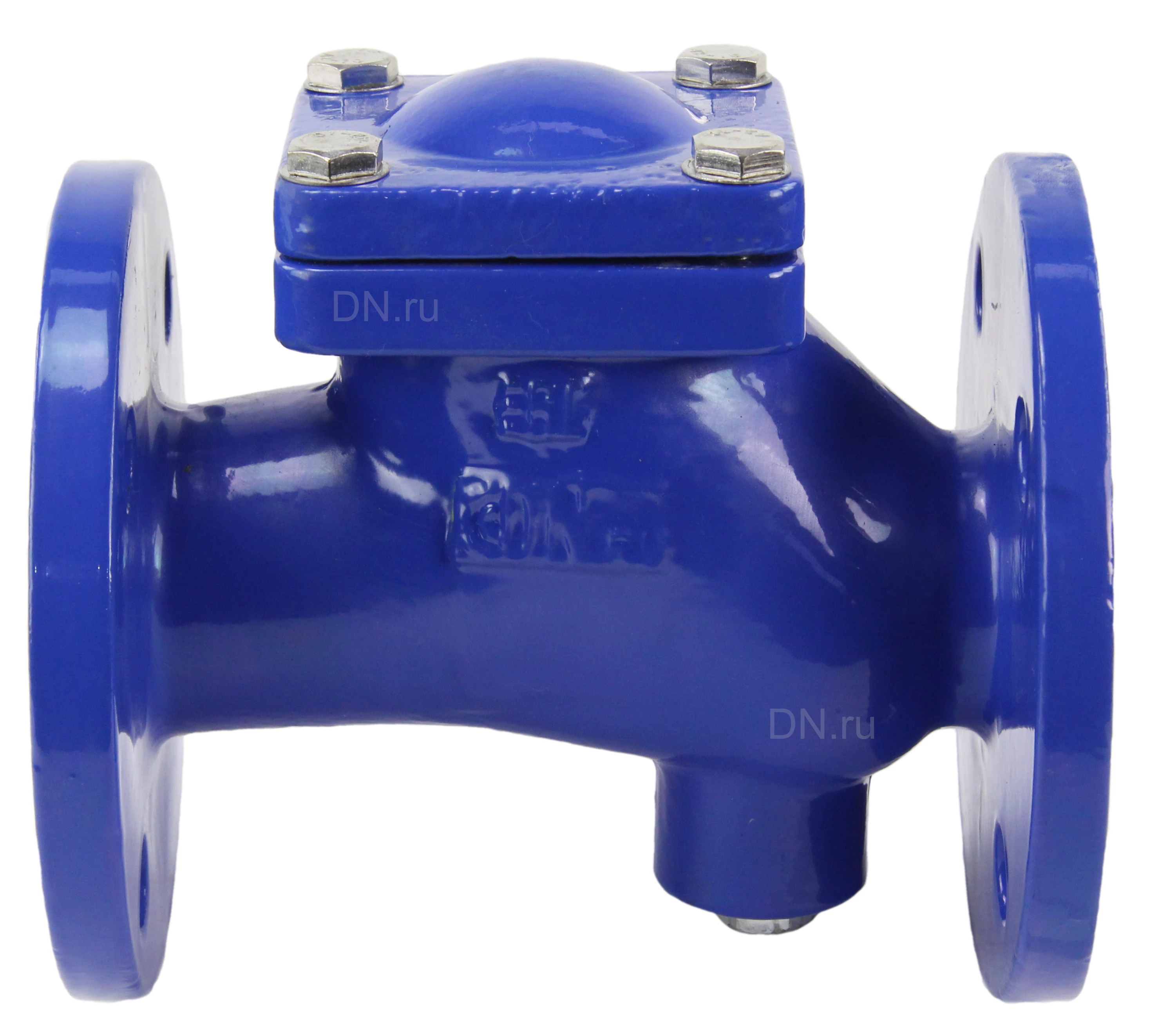

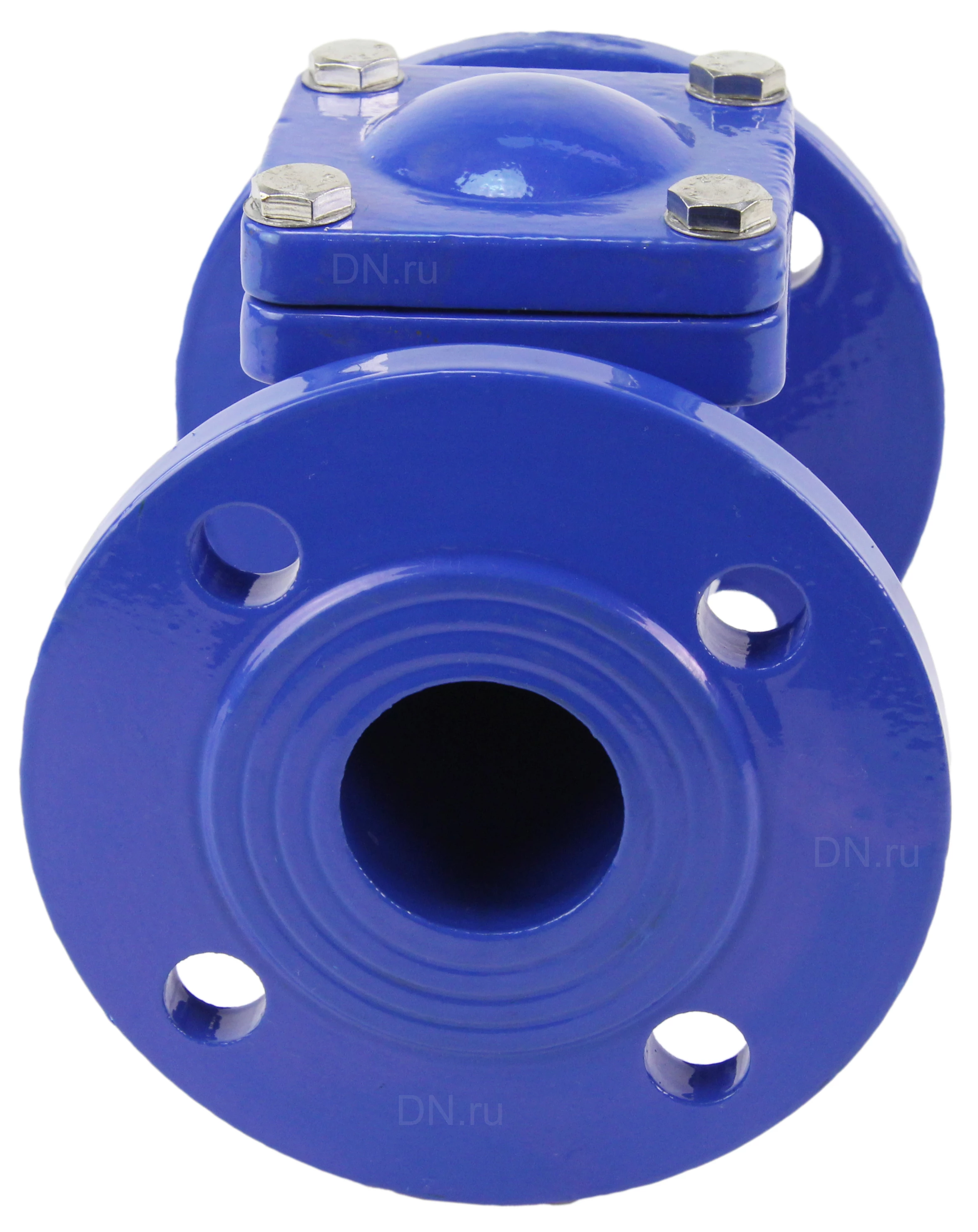

Клапан обратный DN.ru VCB1414N-F Ду65 Ру16 фланцевый, шаровой, со сливной пробкой, корпус - чугун, шар - чугун, уплотнение - NBR

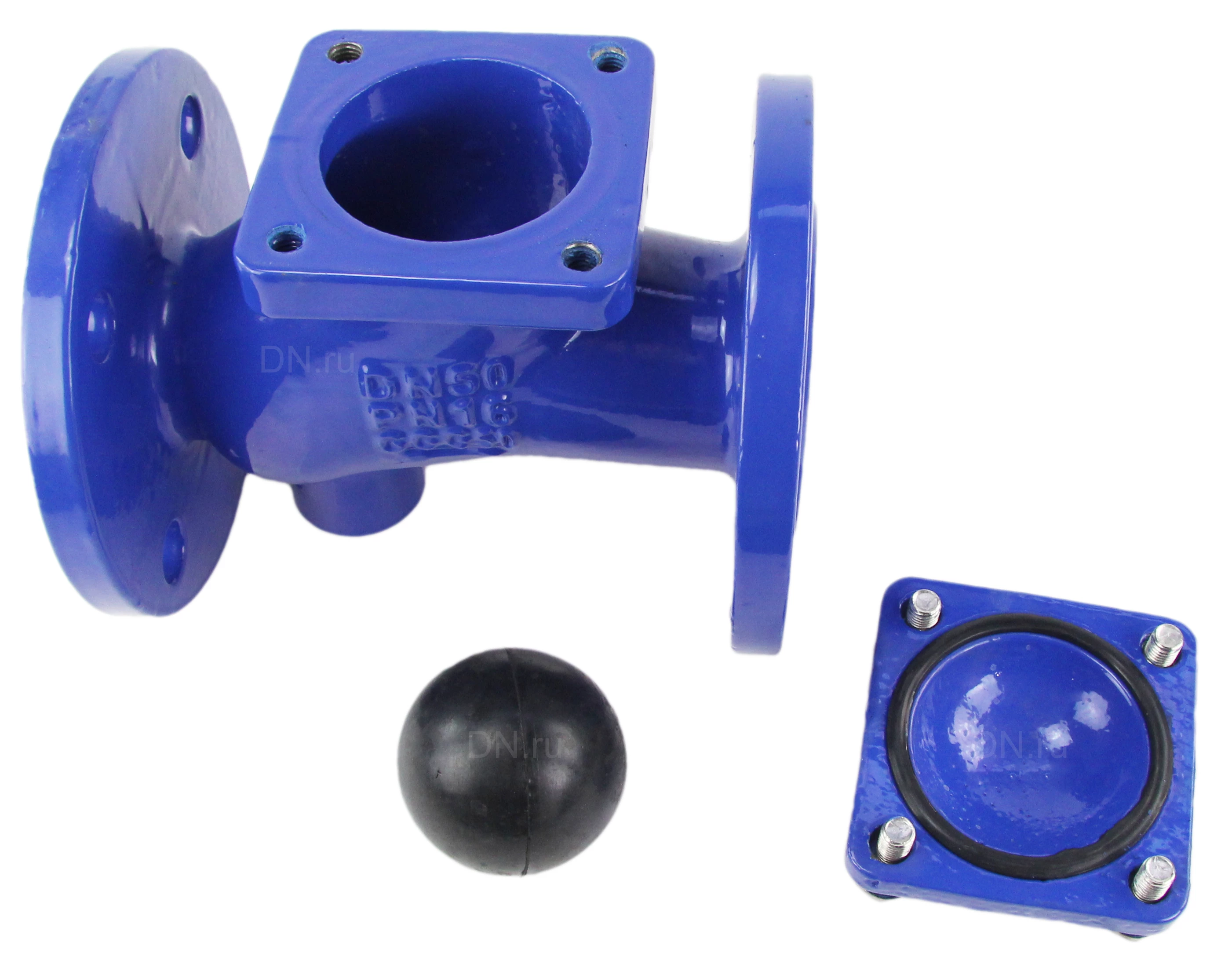

Клапаны обратные шаровые применяются для защиты системы трубопровода от возможных потоков рабочей среды в обратном направлении. Ограничителем обратного потока выступает стальной шар, покрытый защитным слоем резины NBR. Параметры клапанов обратных DN.ru Ру16 Ду 65 Тип клапана - шаровой Вес - 12 кг Диаметр номинальный DN - 65 мм Диаметр в дюймах - 2 1/2″ Давление номинальное PN - 16 бар Тип уплотнения - NBR Температура - 80 С° Температура рабочей среды: от -10 до 80 °C Минимальное давление открытия клапана - 0.5 бар Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7 Среда - вода, сточные воды, вода техническая, нейтральные среды Материал запорного органа - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7 Присоединение - фланцевое Тип присоединения - Фланцевый Страна производитель - Россия Клапан обратный DN.ru VCB1414N-F Ду65 Ру16 фланцевый, шаровой, со сливной пробкой, корпус - чугун, шар - чугун, уплотнение - NBR Габаритные и установочные размеры клапанов обратных DN.ru Ру16 Ду 65: Диаметр Dn - 65 мм Строительная высота H - 125 мм Строительная длина L - 240 мм Наружный диаметр фланца D - 185 мм Межцентровое расстояние отверстий C - 145 мм Диаметр соединительного выступа D1 - 118 мм Количество и диаметр болтовых отверстий (n,d) - 8 x 19 Эскиз клапанов обратных DN.ru Ру16 Ду 65 Материалы клапанов обратных DN.ru Ру16 Ду 65: № Наименование Материал 1, 4 Корпус, крышка Высокопрочный чугун GGG50 2 Шар Высокопрочный чугун GGG50 + NBR 3 Уплотнение NBR 5, 6 Болт, шайба Нержавеющая сталь SS304 7 Шайба NYL 8 Пробка Нержавеющая сталь SS304 Эскиз клапанов обратных DN.ru Ру16 Ду 65
