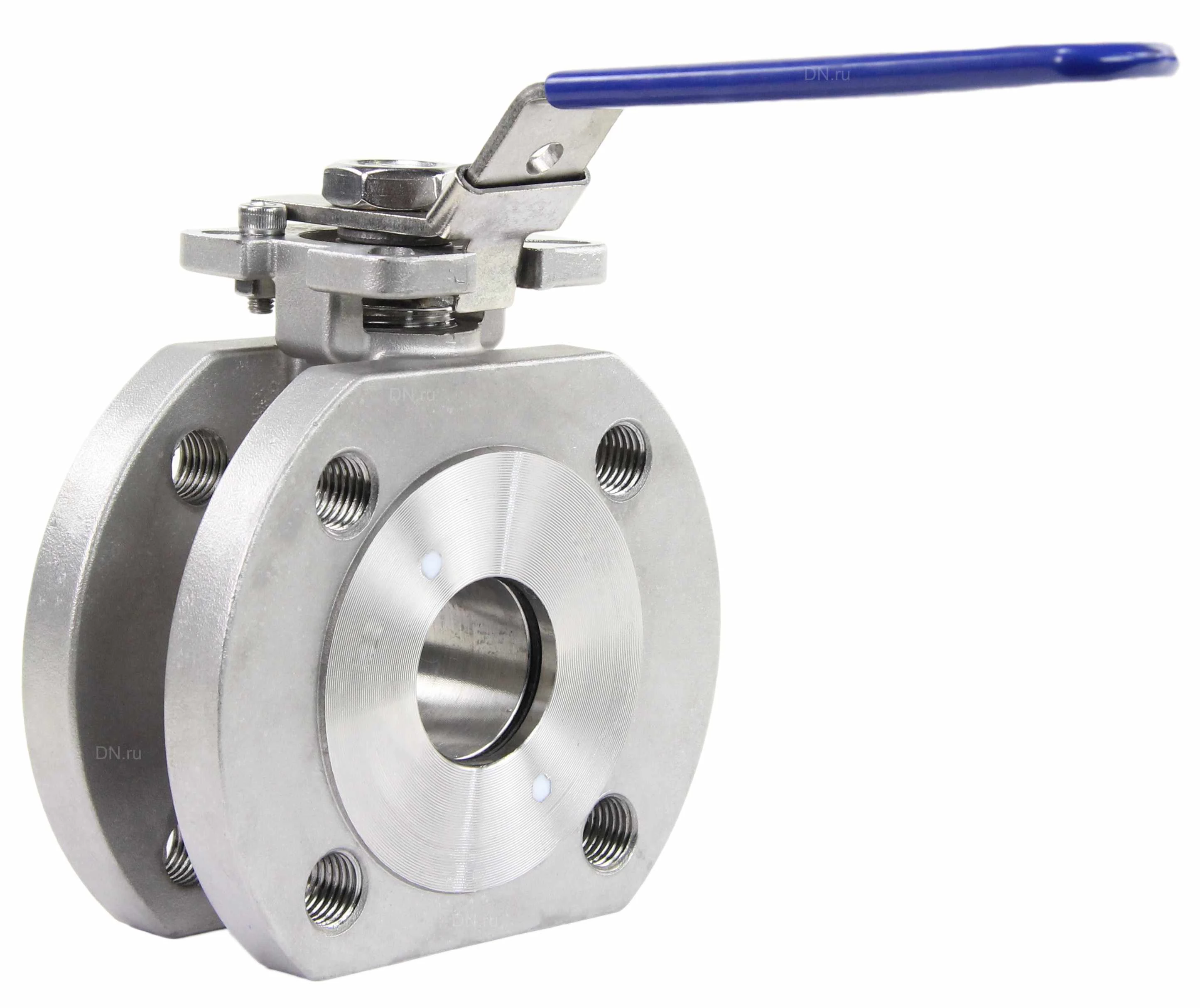

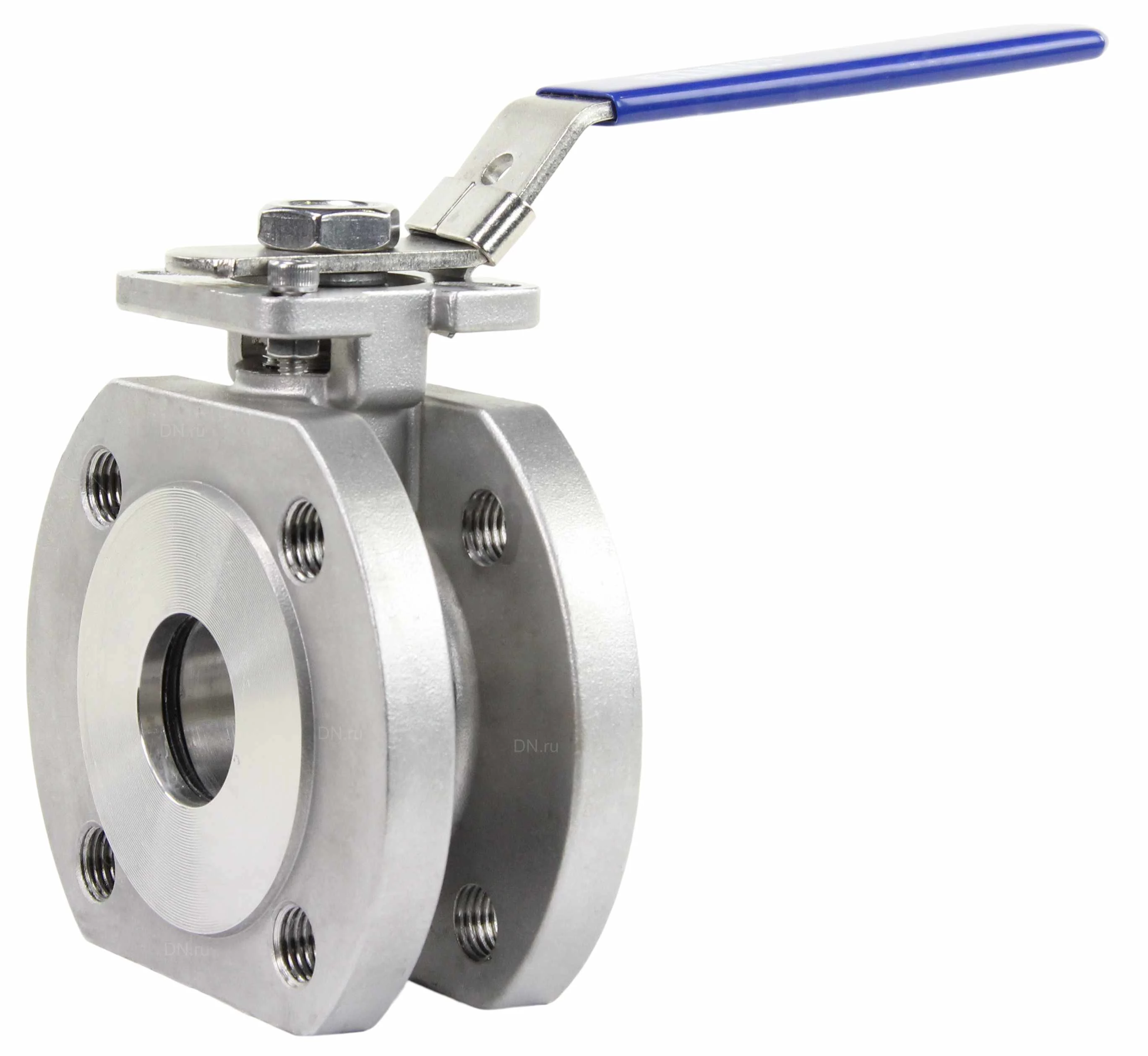

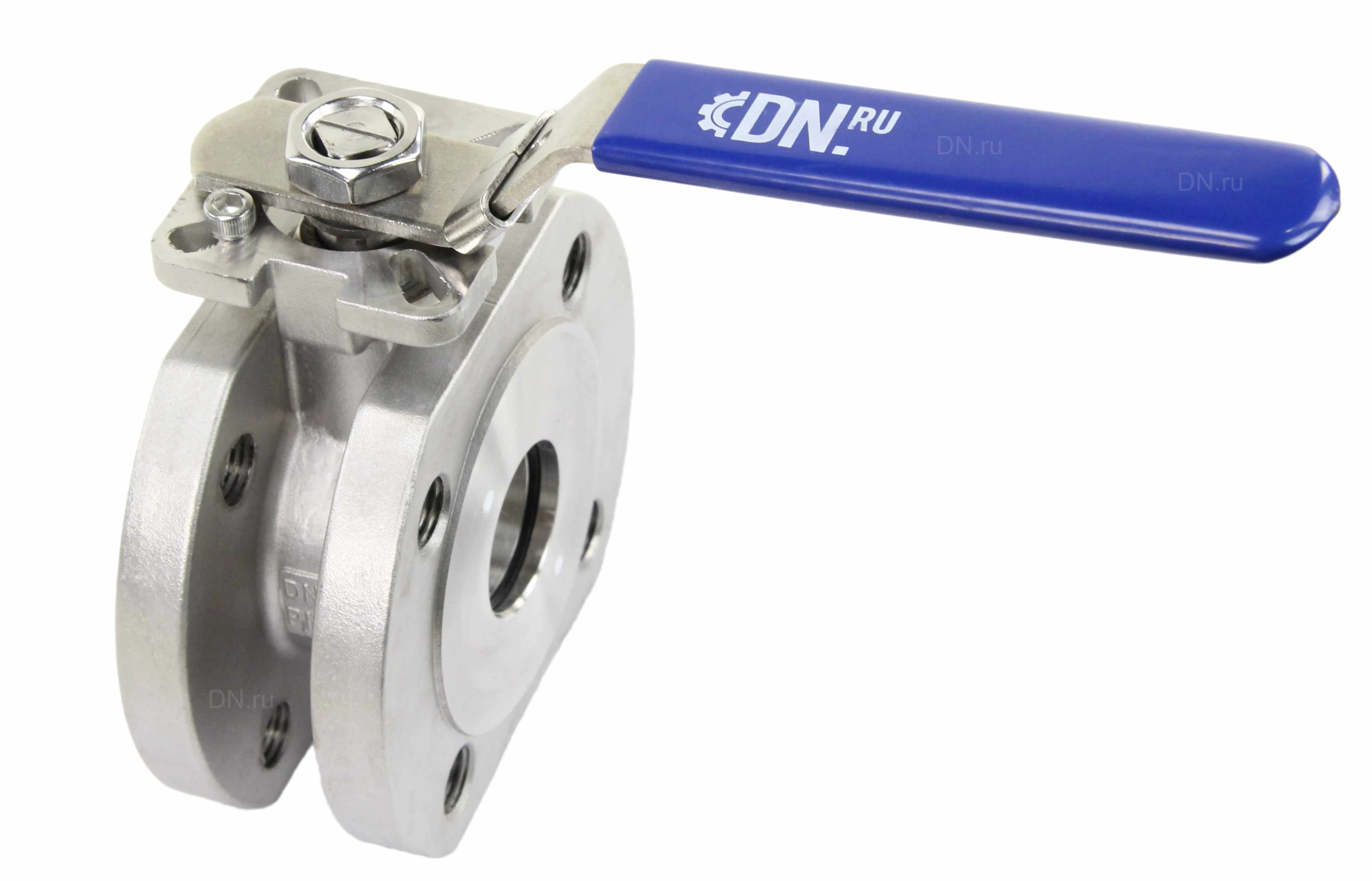

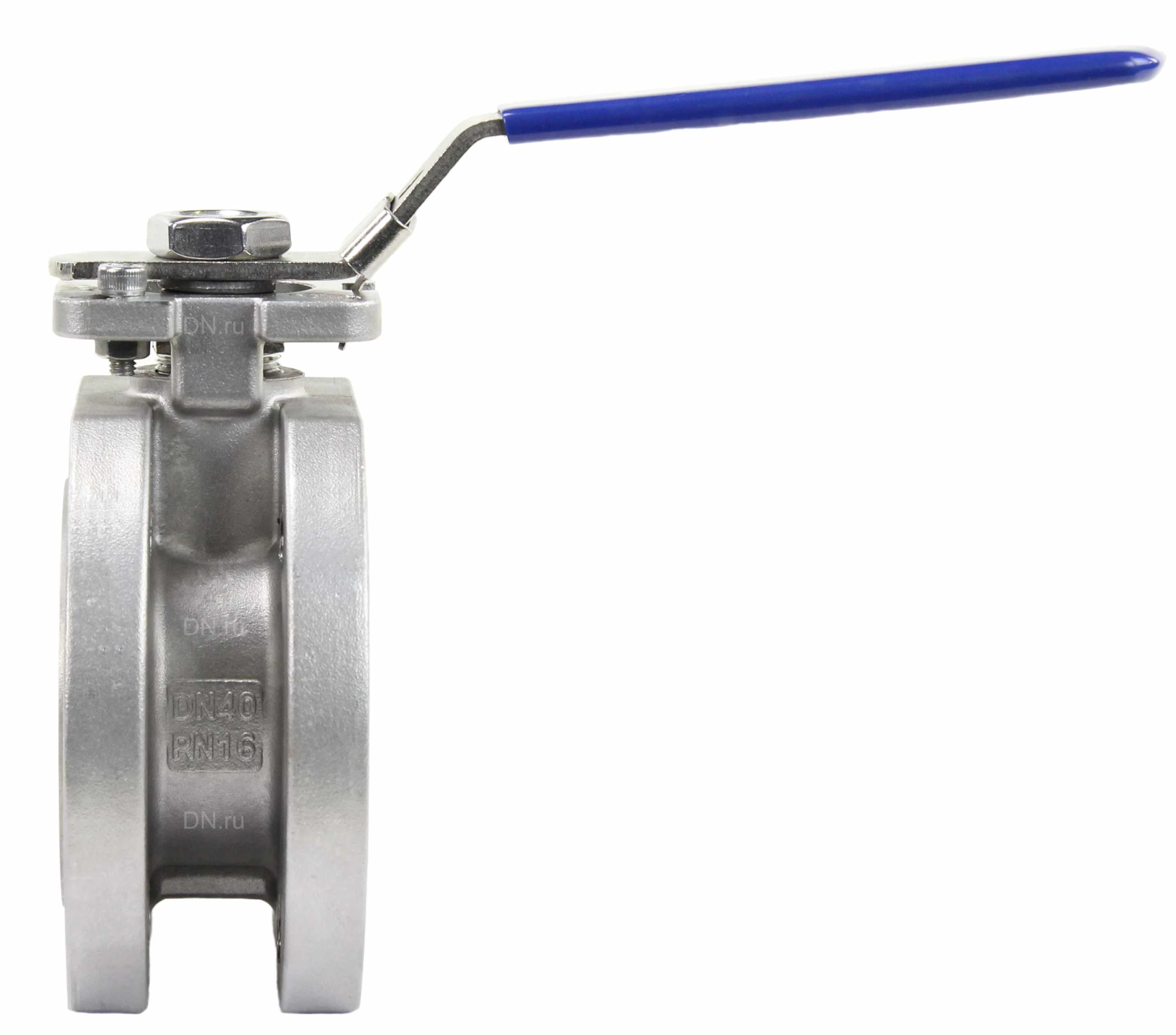

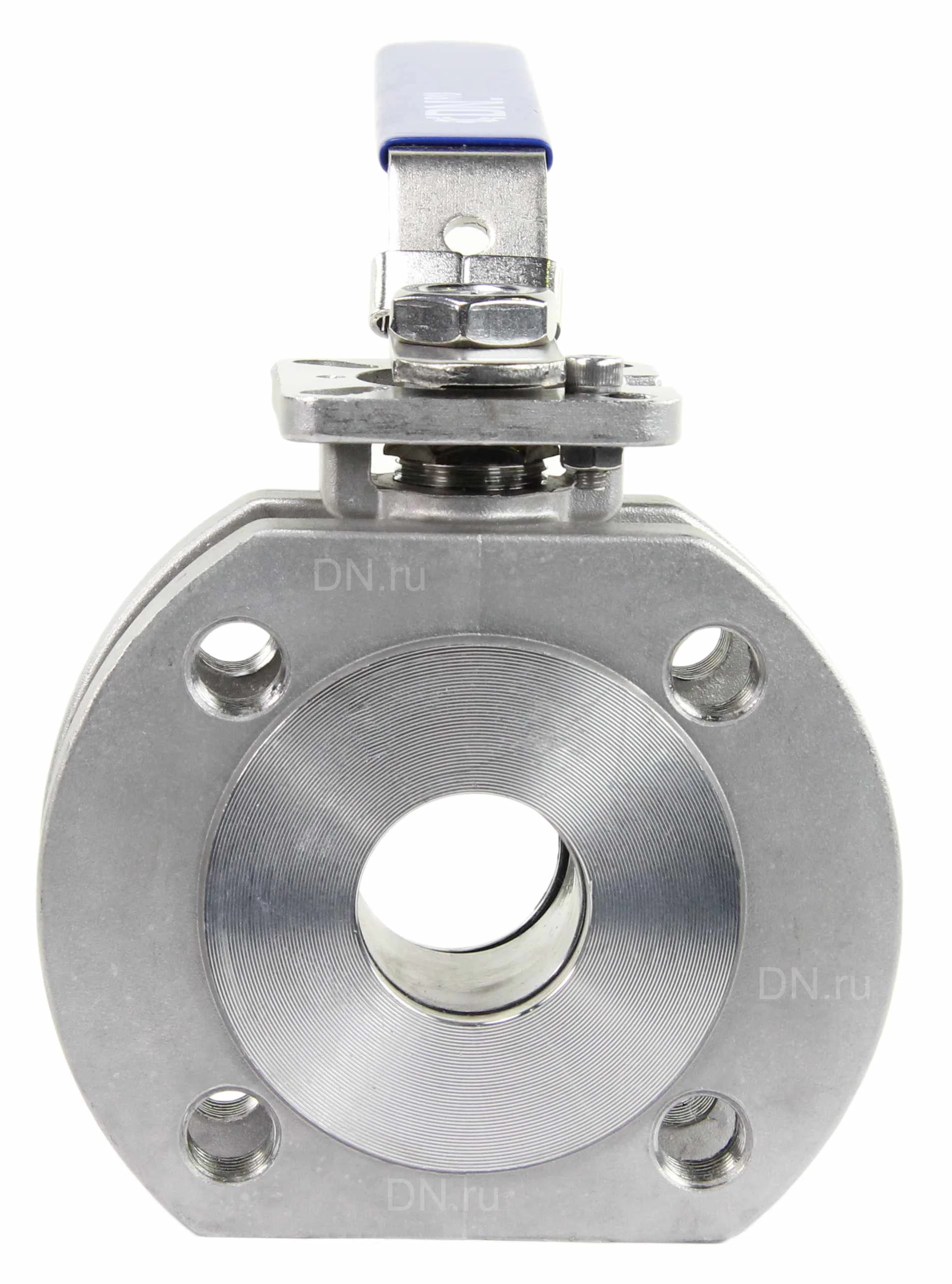

Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду40 Ру16, корпус - нержавеющая сталь 316, уплотнение - PTFE, полнопроходной, межфланцевый, с ISO-фланцем и рукояткой, короткий корпус L=65 мм, 14х14, F05/F07

Кран шаровый DN.ru BV3232P-FP-Fb-ISO-H полнопроходной применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Использование шаровых кранов DN. Технические параметры крана шарового DN.ru-BV3232P-FP-Fb-ISO-H Ду40 Ру16 Давление номинальное PN - 16 бар Диаметр номинальный DN - 40 мм Тип присоединения - межфланцевый Количество болтовых отверстий на фланце - 4 шт. Диаметр болтовых отверстий на фланце - 16 мм Среда - вода, воздух, пар, масла, вода техническая, нефть Тип управления - ручной Применение - теплоснабжение Проход шара крана - полнопроходной Степень защиты корпуса IP - 67 Температура рабочей среды - от -20°С до 200°С Присоединение - межфланцевое Управление - рукоятка Класс герметичности - A Наличие спускника - нет Водоразборный - нет Тип устройства крана - двухходовой Модель арматуры - BV3232P-FP-Fb-ISO-H Тип затвора - шаровый Диаметр в дюймах - 1 1/2″ Тип ISO-фланца арматуры - F05, F07 Размер вала арматуры (квадрат) - 14х14 мм Серия - BV3232P Крутящий момент - 8.5 Нм Вид арматуры - запорный Страна производитель - Россия Вес - 4.35 кг Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду40 Ру16, корпус - нержавеющая сталь 316, уплотнение - PTFE, полнопроходной, межфланцевый, с ISO-фланцем и рукояткой, короткий корпус L=65 мм, 14х14, F05/F07 Габариты и размеры крана шарового DN.ru-BV3232P-FP-Fb-ISO-H Ду40 Ру16: d - 36 мм D2 - 88 мм D1 - 110 мм D - 150 мм T - 3 мм C - 16 мм N-MM - 4-M16 мм L - 65 мм H - 121 мм W - 190 мм SxS - 14х14 мм А - 70 мм B - 50 мм IS05211 - F05, F07 Эскиз габаритов и размеров крана шарового DN.ru-BV3232P-FP-Fb-ISO-H Ду40 Ру16 Таблица деталей и материалов крана шарового DN.ru-BV3232P-FP-Fb-ISO-H Ду40 Ру16: № п/п Детали Материал 1 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 2 Рукоятка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) + ПВХ 3 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Стопорное кольцо нержавеющая сталь AISI 304 (аналог 08Х18Н10) 5 Упорная шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10) 6 Шайба сальника нержавеющая сталь AISI 304 (аналог 08Х18Н10) 7 Сальник PTFE 8 Упорная прокладка PTFE 9 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 10 Крышка шара нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 11 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 12 Уплотнение шара PTFE 13 Прокладка PTFE 14 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) Эскиз деталей и материалов крана шарового DN.ru-BV3232P-FP-Fb-ISO-H Ду40 Ру16 Что означает этот документ для вас? Контроль на каждом этапе: Каждое изделие, проходит обязательную проверку на герметичность. Мы не отгружаем продукцию "вслепую". Прозрачность процессов: Мы открыто показываем, как и на каком оборудовании тестируем нашу продукцию. Вы можете быть уверены в объективности испытаний. Соответствие стандартам: Мы работаем в строгом соответствии с ГОСТами и собственными техническими условиями, что гарантирует высочайший уровень качества. Ответственность и отслеживаемость: Каждое изделие имеет уникальный номер партии. Это означает полную прослеживаемость и ответственность за каждую единицу продукции. Доверие и надежность: Этот акт — не просто бумага, а прямое доказательство того, что наша арматура будет надежно работать в вашей системе, предотвращая утечки и аварии. Мы ценим ваше доверие и гарантируем качество! Испытание крана шарового DN.ru BV3232P-FP-Fb-ISO-H
