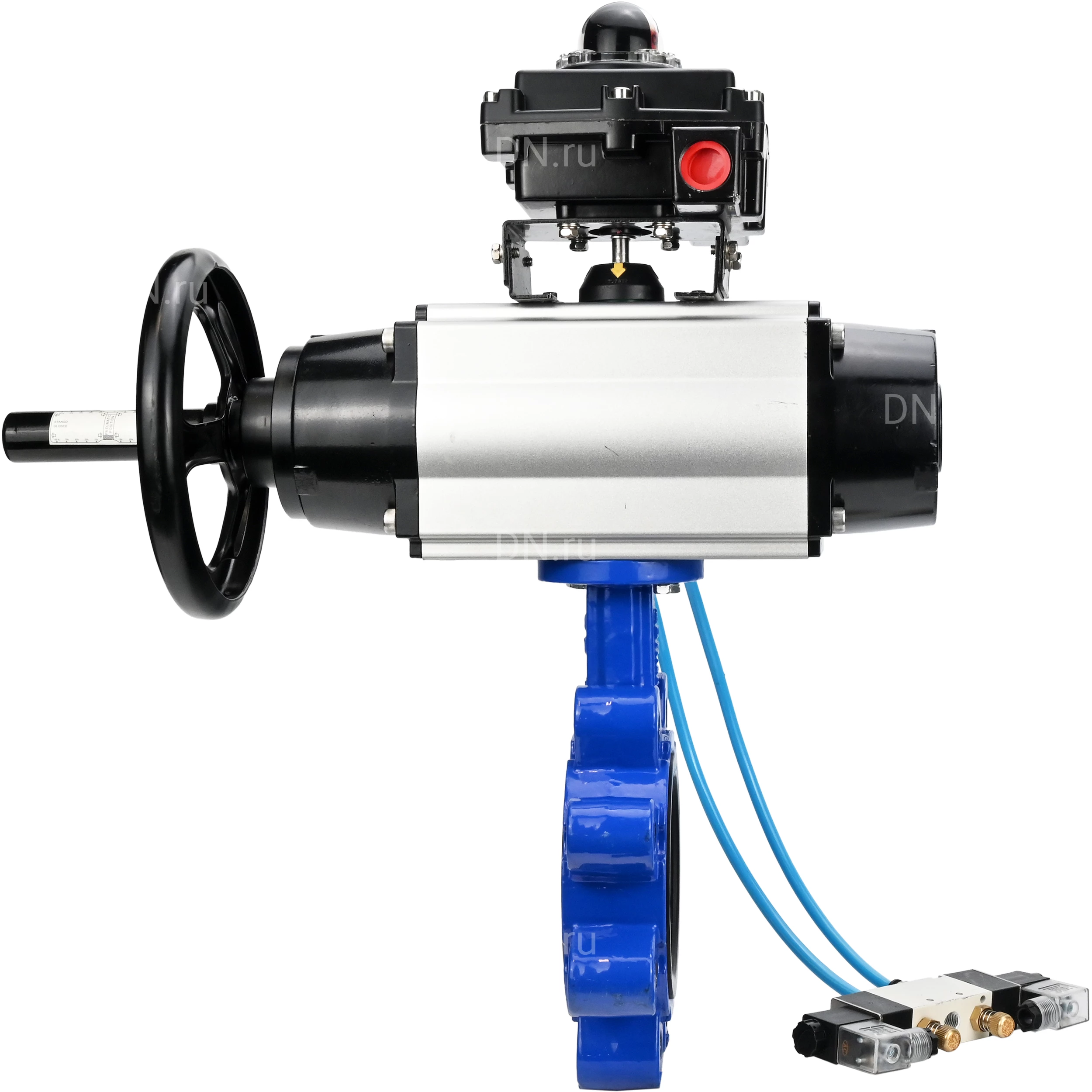

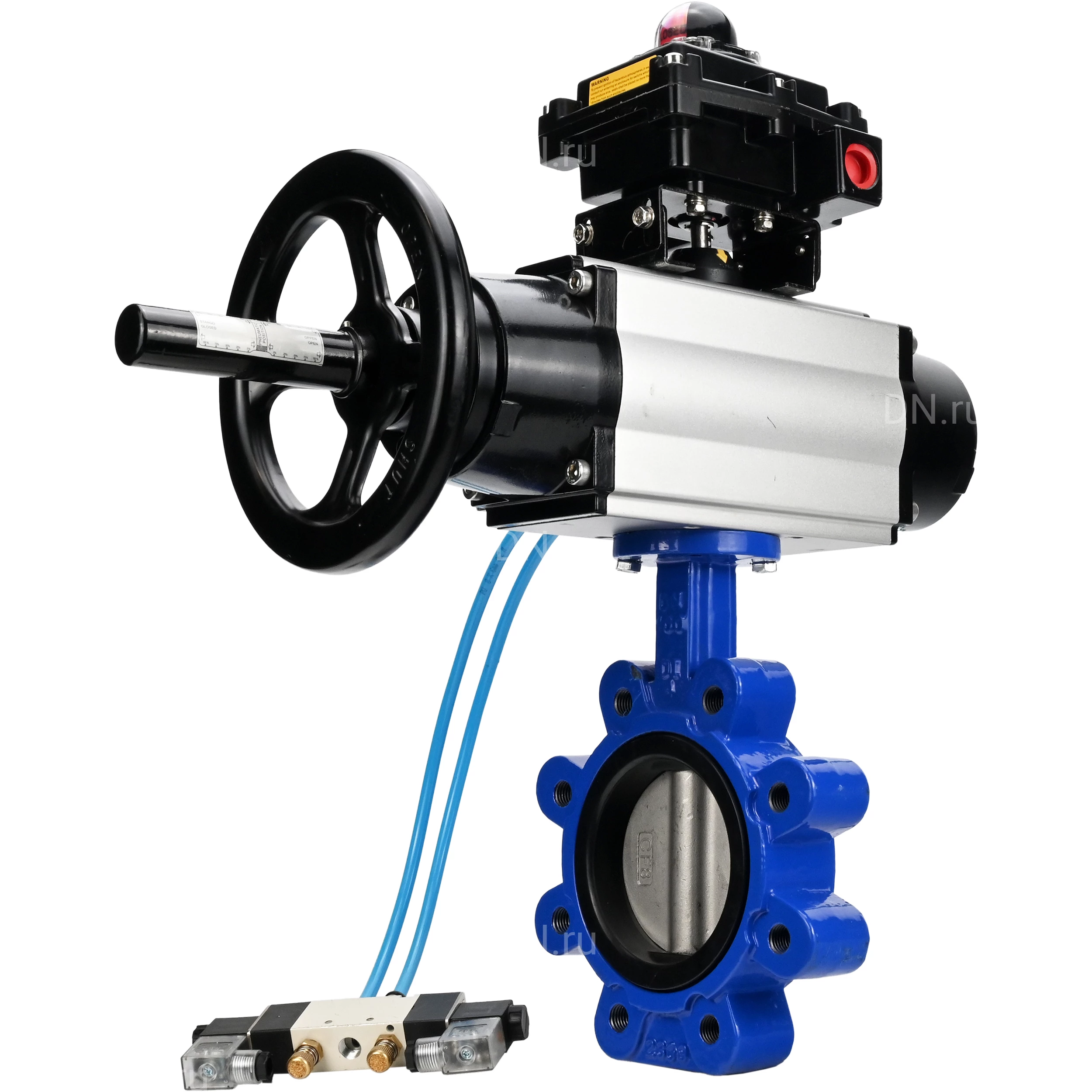

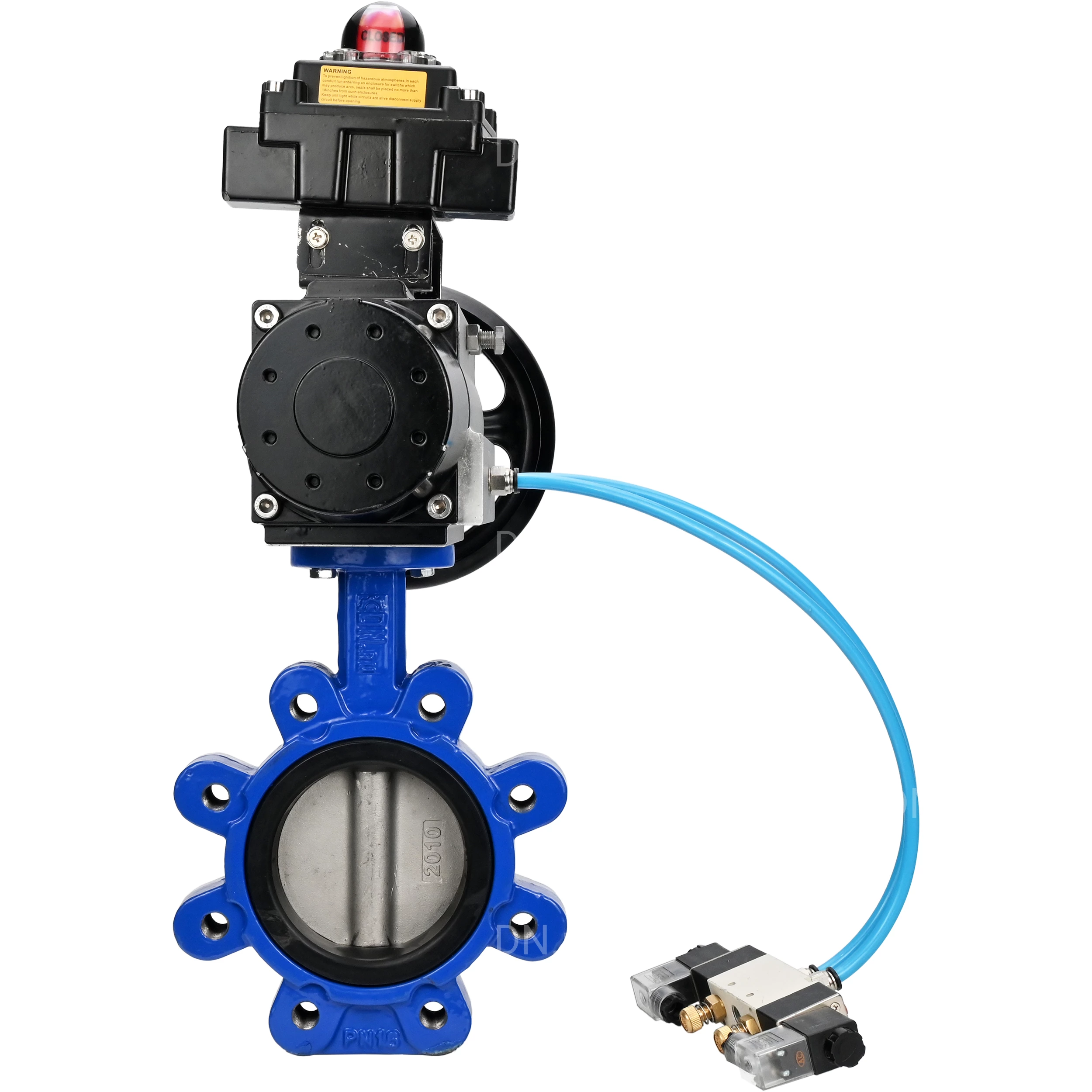

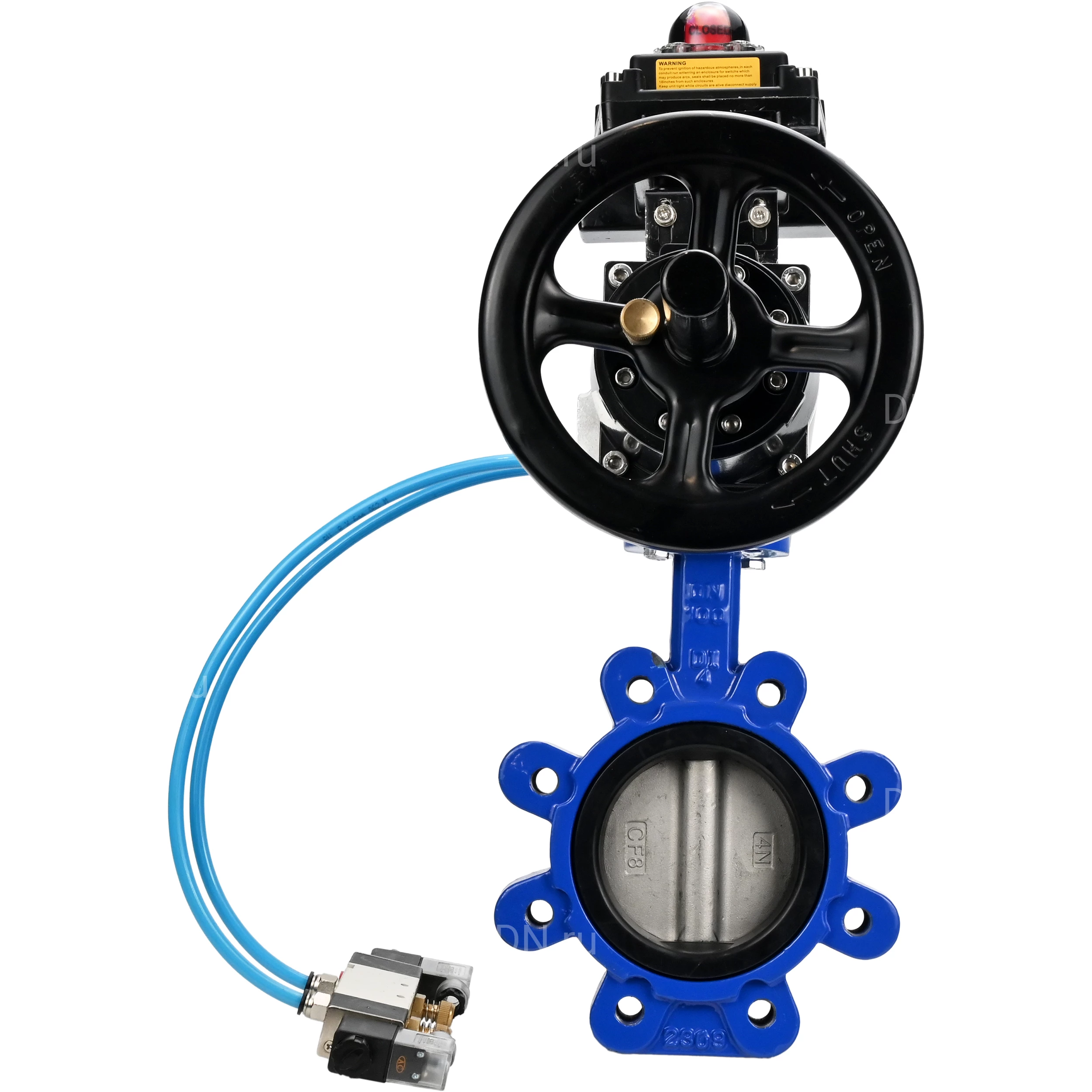

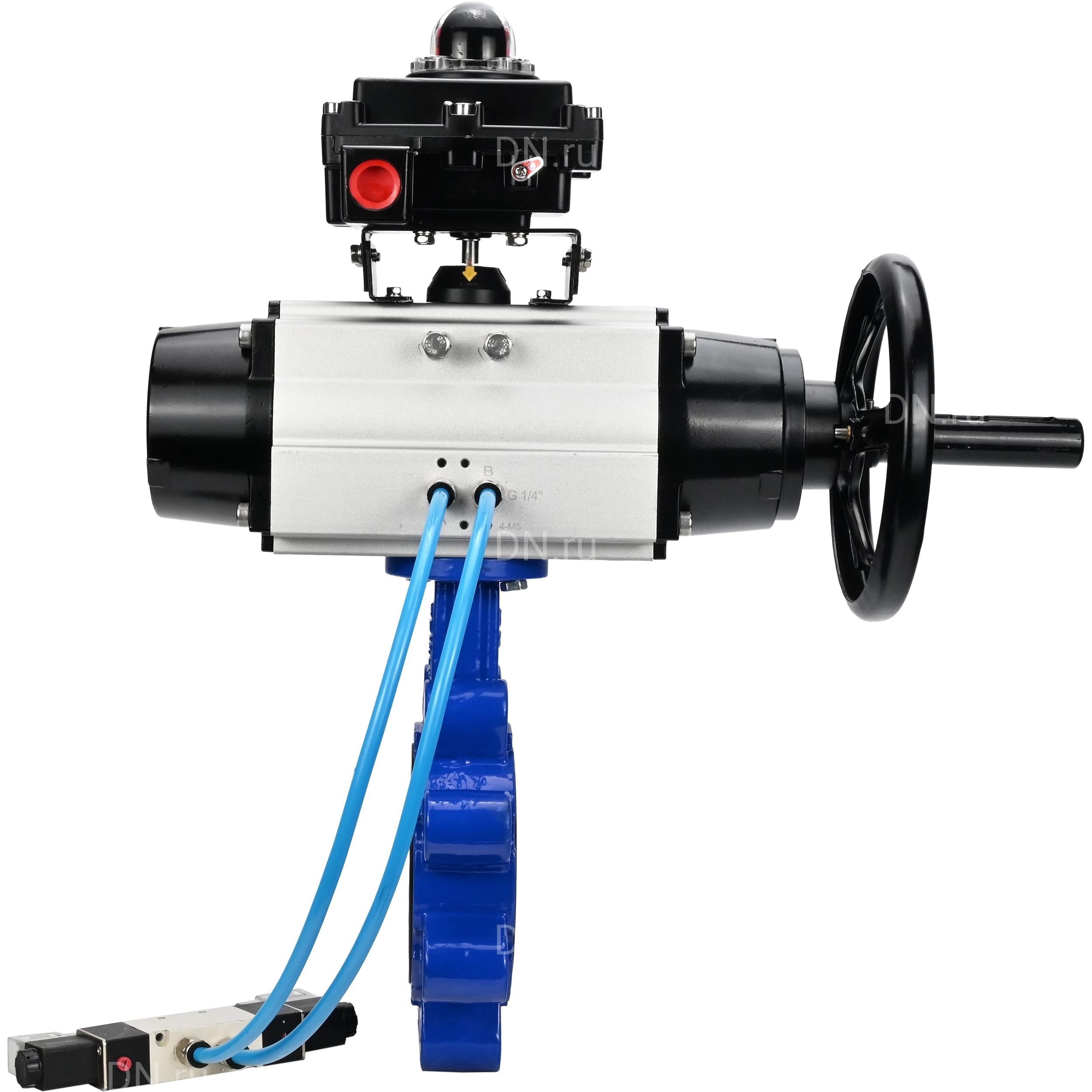

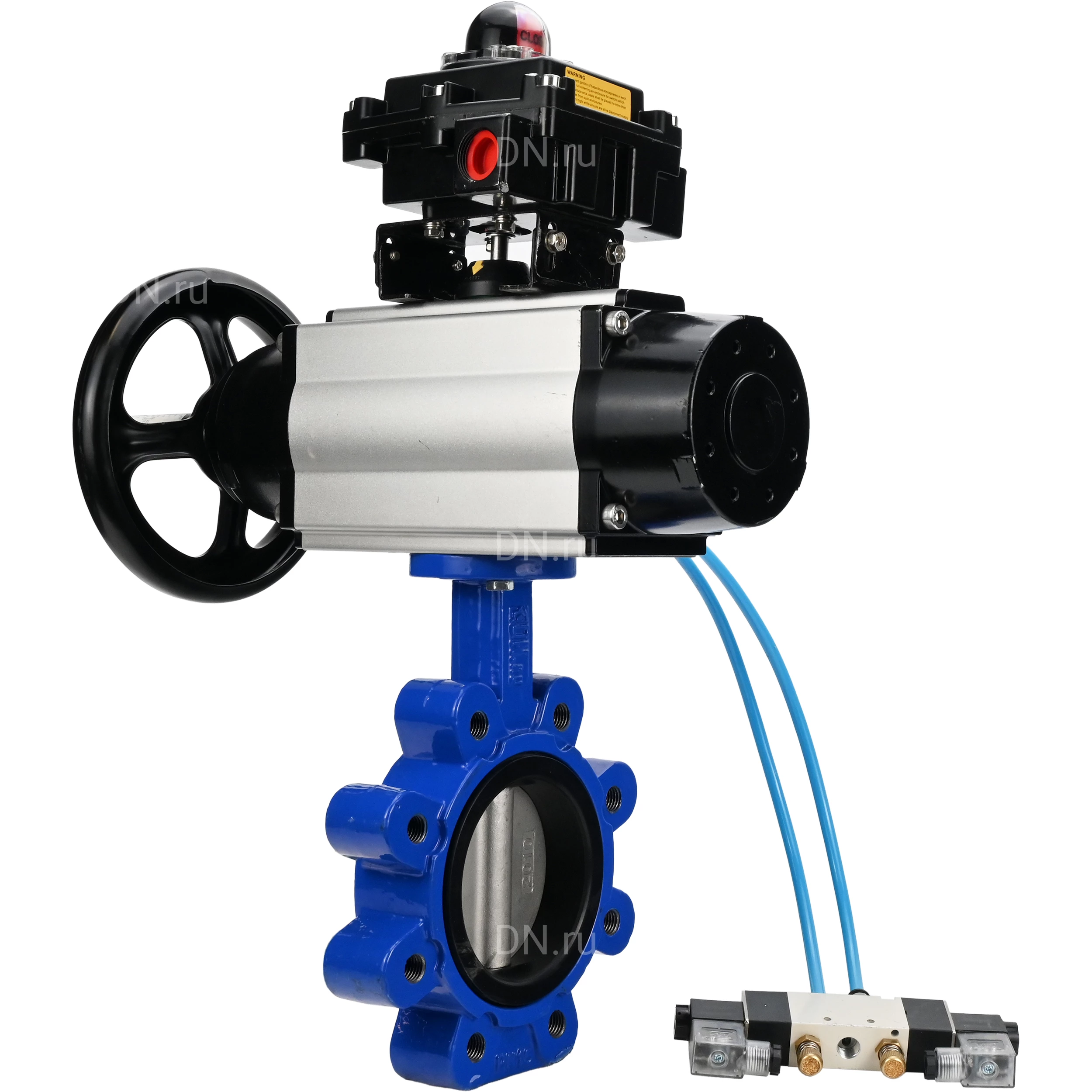

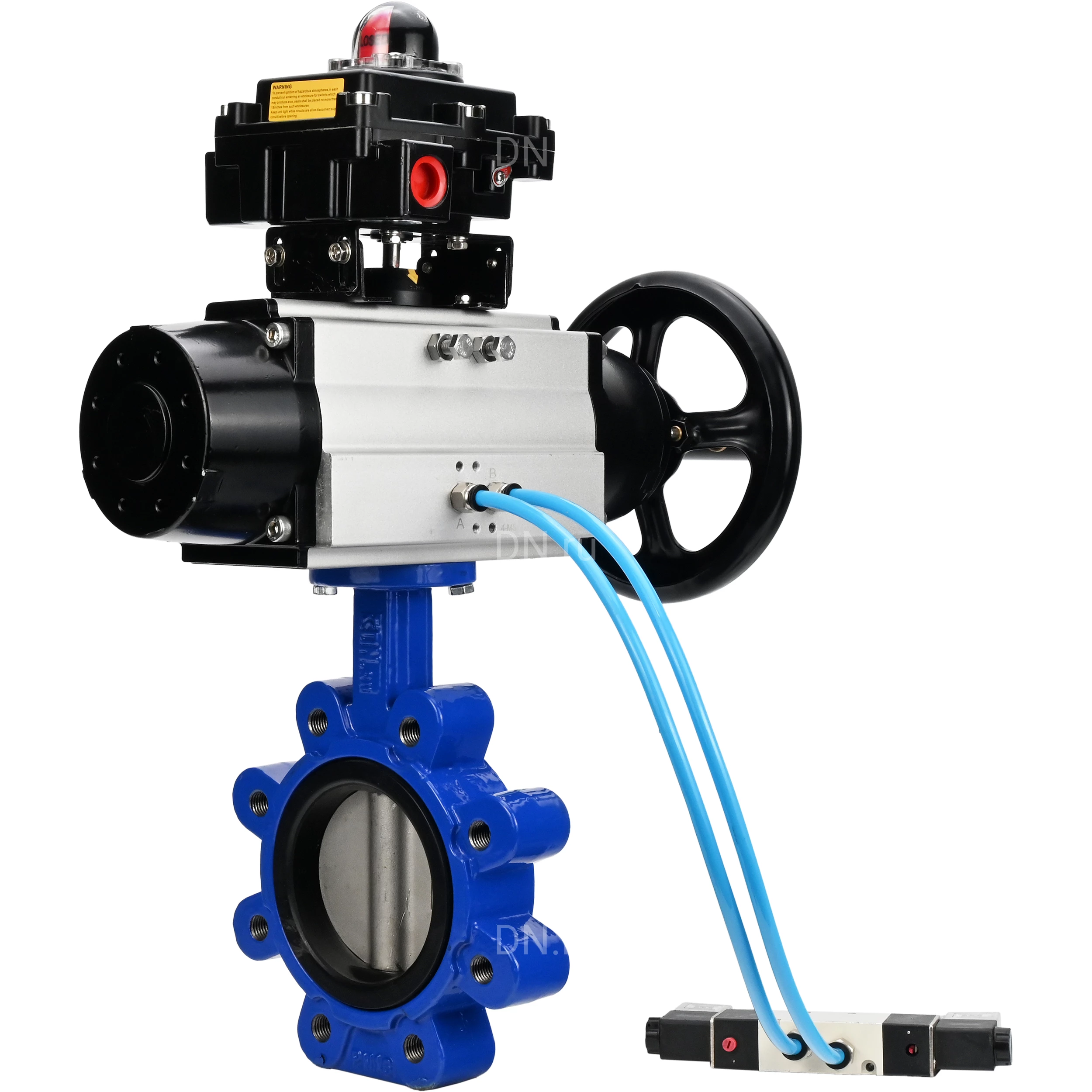

Затвор дисковый поворотный DN.ru WBV1631E-2W-Fb-H Ду150 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-10 AC220V и БКВ APL-410N EX

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей. Технические параметры затвора дискового поворотного DN.ru WBV1631E-2W-Fb-H Ду150 Ру16 LUG Давление номинальное PN - 16 бар Диаметр номинальный DN - 150 мм Тип присоединения - Межфланцевый (резьбовые проушины) Количество болтовых отверстий на одном фланце - 8 шт Диаметр болтовых отверстий на одном фланце - 20 мм Среда - вода, воздух, нейтральные среды Тип управления - пневмопривод Применение - водоснабжение, теплоснабжение Температура рабочей среды - от -20°С до 100°С Цвет - Синий Управление - С пневмоприводом Класс герметичности - A по ГОСТ 9544 Пропускная способность - 2250 Тип затвора - поворотный дисковый Тип ISO-фланца арматуры - F07 Размер вала арматуры (квадрат) - 14х14 мм Серия - WBV1631E-2W-Fb-H Крутящий момент на валу арматуры - 174 Нм Страна производитель - Россия Срок службы - 10 лет Вес - 23.2 кг Затвор дисковый поворотный DN.ru WBV1631E-2W-Fb-H Ду150 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-10 220В и БКВ APL-410N EX Габариты и размеры затвора дискового поворотного DN.ru WBV1631E-2W-Fb-H Ду150 Ру16 LUG: L - 56 мм H - 354.5 мм A - 495 мм E - 200 мм Эскиз габаритов и размеров затвора дискового поворотного DN.ru WBV1631E-2W-Fb-H Ду150 Ру16 LUG Таблица деталей и материалов затвора дискового поворотного DN.ru WBV1631E-2W-Fb-H Ду150 Ру16 LUG: № Детали Материал 1 Корпус чугун QT450 (аналог ВЧ 45) 2 Диск нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Седловое уплотнение EPDM 4 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н13М2) Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV1631E-2W-Fb-H Ду150 Ру16 LUG Технические параметры пневмопривода DN.ru PA-DA-105-1: Конструкция - двойного действия Модель привода - PA-DA-105-1 Рабочее давление привода - 6 бар Диапазон регулировки привода - 5° Крутящий момент привода - 202 Нм Наличие ручного дублера - штурвал Угол поворота привода - 90° Тип ISO-фланца привода - F07/F10 Размер штока - 22х22 мм Бренд привода - DN.ru Страна производитель - Россия Вес пневмопривода - 9 кг Пневмопривод DN.ru PA-DA-105-1 Габариты и размеры пневмопривода DN.ru PA-DA-105-1: A - 495 мм A1 - 461.5 мм B - 133 мм C - 109.5 мм D - 153 мм E - 57.5 мм F - 64 мм G - 26 мм H - 80 мм I - 30 мм N - 22 мм W - 200 мм J - 102 мм K - 70 мм L - М10х16 мм M - М8х13 мм Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1 Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1: № п/п Наименование детали Материал 1 Индикаторный винт ABS (пластик) 2 Индикатор положения ABS (пластик) 3 Пружинный зажим Нержавеющая сталь 304 4 Шайба Нержавеющая сталь 304 5 Внешняя шайба Инженерный пластик 6 Регулировочный винт Нержавеющая сталь 304 7 Гайка Нержавеющая сталь 304 8 Шайба Нержавеющая сталь 304 9 Корпус Экструдированный алюминивый сплав 10 Поршень Литой под давлением алюминиевый сплав 11 Уплотнительное кольцо поршня NBR 12 Группа подшипников Инженерный пластик 13 Уплотнительное кольцо торцевой крышки NBR 14 Торцевая крышка Литой алюминиевый сплав, покрытый полиэфирной краской 15 Винт крепежный Нержавеющая сталь 304 16 Шайба внутренняя Инженерный пластик 17 Уплотнительное кольцо NBR 18 Подшипник Инженерный пластик 19 Фиксатор Легированная сталь 20 Шестерня Легированная сталь 21 Подшипник Инженерный пластик 22 Уплотнительное кольцо NBR Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1 Технические параметры пневмораспределителя DN.ru 4V320-10 220В: Тип пневмораспределителя - золотниковый Модель пневмораспределителя - 4V320-10 220В Рабочее давление - 1.5 ÷ 8 бар Максимальное давление - 12 бар Напряжение питания - 220В Рабочая среда - очищенный воздух (тонкость очистки 40 мкм) Частота срабатывания - 5 цикл/сек Пневмораспределитель DN.ru 4V320-10 220В Габариты и размеры пневмораспределителя DN.ru 4V320-10 220В: A - 71.9 мм B - 45 мм C - 94.4 мм D - 27 мм E - 69 мм F - 40 мм H - 82.4 мм I - 24 мм K - 40 мм L - 188.8 мм M - 69.4 мм N - 50 мм O - 82.4 мм P - 24 мм S - 20 мм T - 6.5 мм U - 2.4 мм V - 4 мм Эскиз габаритов и размеров пневмораспределителя DN.ru 4V320-10 220В Технические параметры блока концевых выключателей DN.ru APL-410N EX: Модель блока концевых выключателей - APL-410N EX Максимальный ток концевого выключателя - 10 Максимальное напряжение концевого выключателя - 250 Резьба кабельного ввода - 2 x NPT1/2″ Взрывозащита - есть Допустимая температура окружающей среды - от -25°С до +80°С Срок службы - 10 лет Блок концевых выключателей DN.ru APL-410N EX Габариты и размеры блока концевых выключателей DN.ru APL-410N EX: Н - 174 мм L - 177 мм B - 178 мм D - 9.5 мм D1 - 5 мм M - 8 мм Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-410N EX Таблица деталей и материалов блока концевых выключателей DN.ru APL-410N EX: № п/п Деталь Материал 1 Визуальный индикатор ABS пластик / поликарбонат 2 Крышка визуального индикатора поликарбонат 3 Этикетка 4 Винты крышки нержавеющая сталь 5 Крышка корпуса БКВ литье алюминия под давлением 6 Вал нержавеющая сталь 7 Концевые выключатели 8 Кулачки (эксцентрики) поликарбонат 9 Корпус БКВ литье алюминия под давлением 10 Клеммник 11 Клемма заземления нержавеющая сталь 12 Отверстие (резьба) для кабельного ввода 13 Кронштейн нержавеющая сталь Эскиз деталей и материалов блока концевых выключателей DN.ru APL-410N EX
