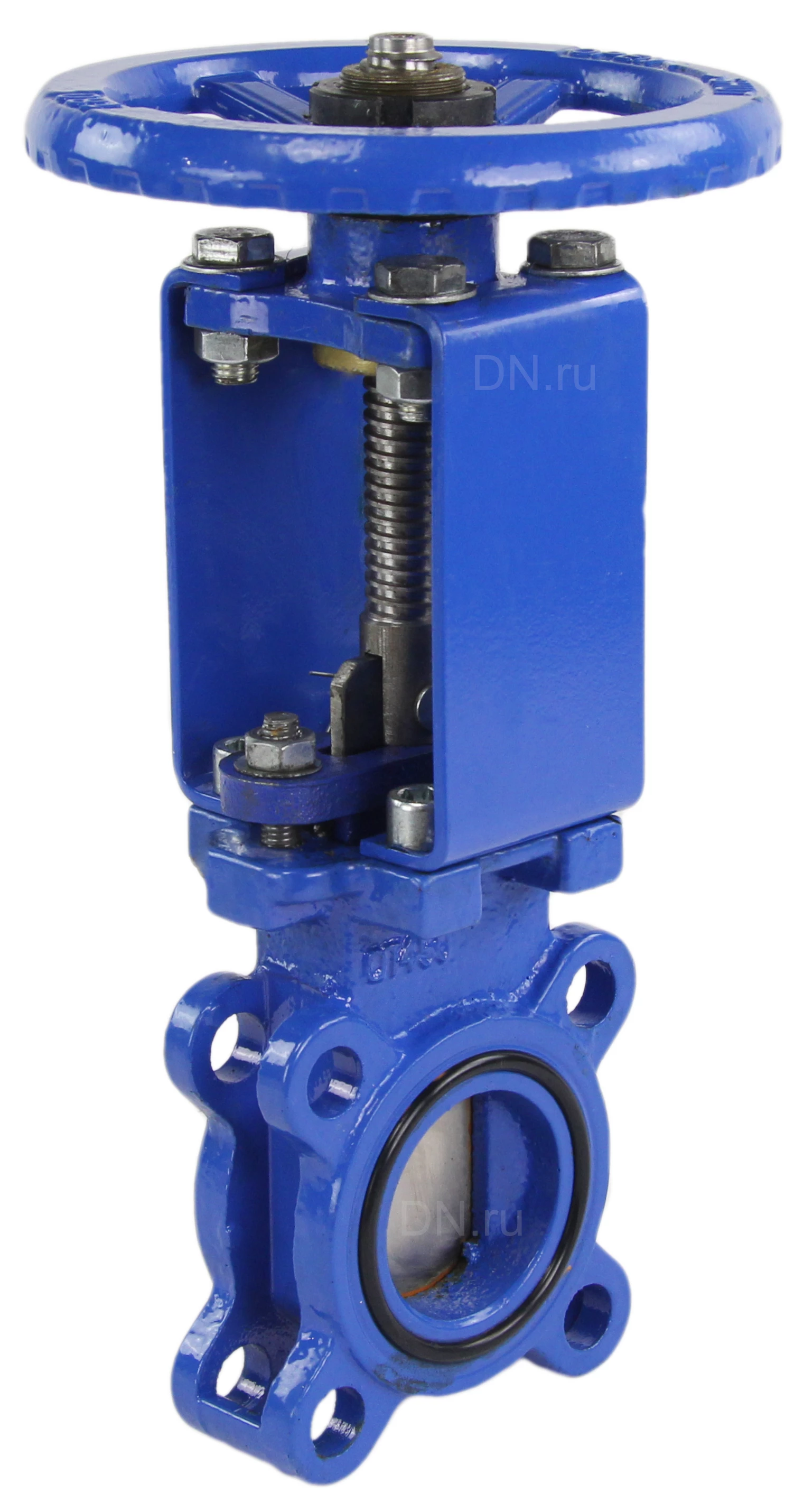

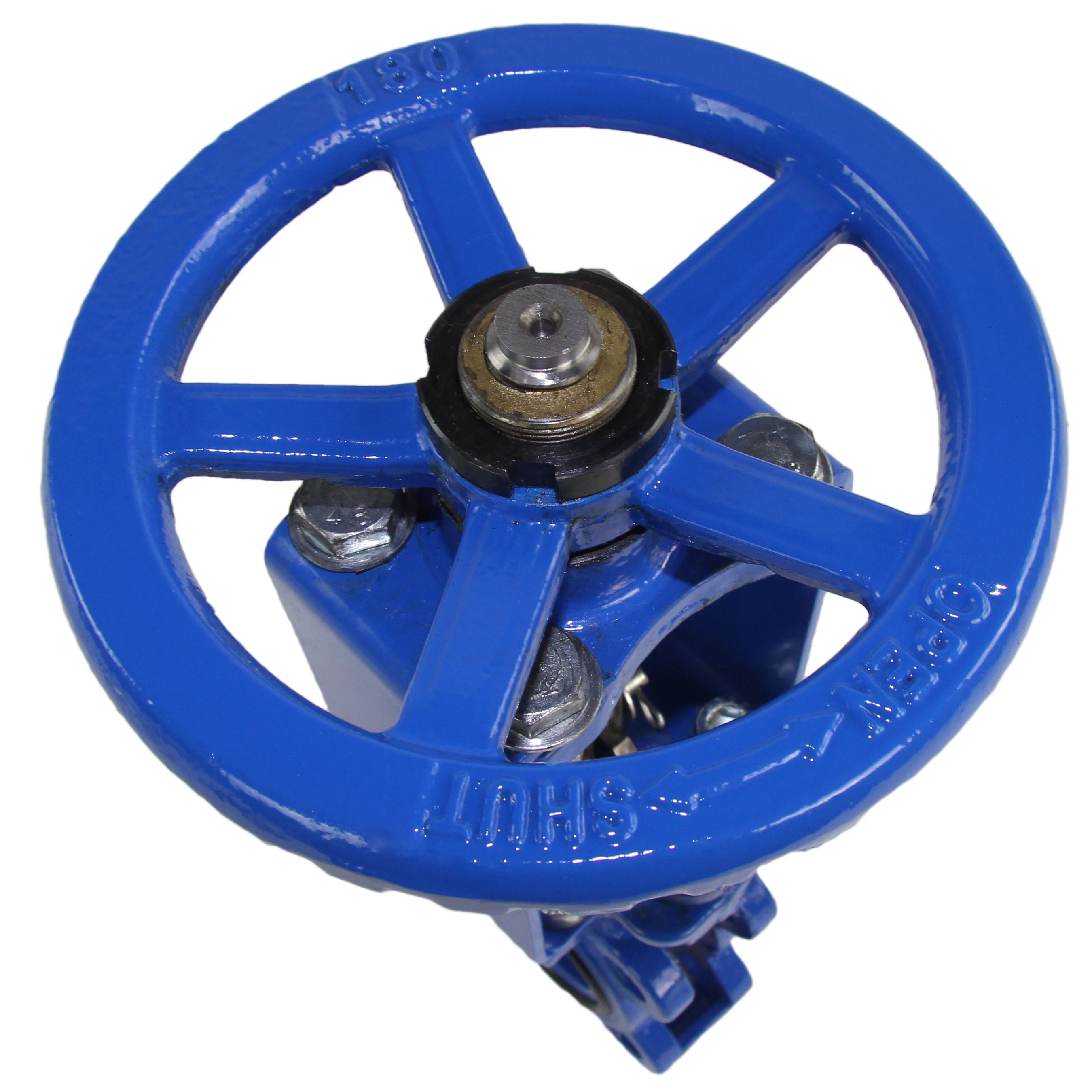

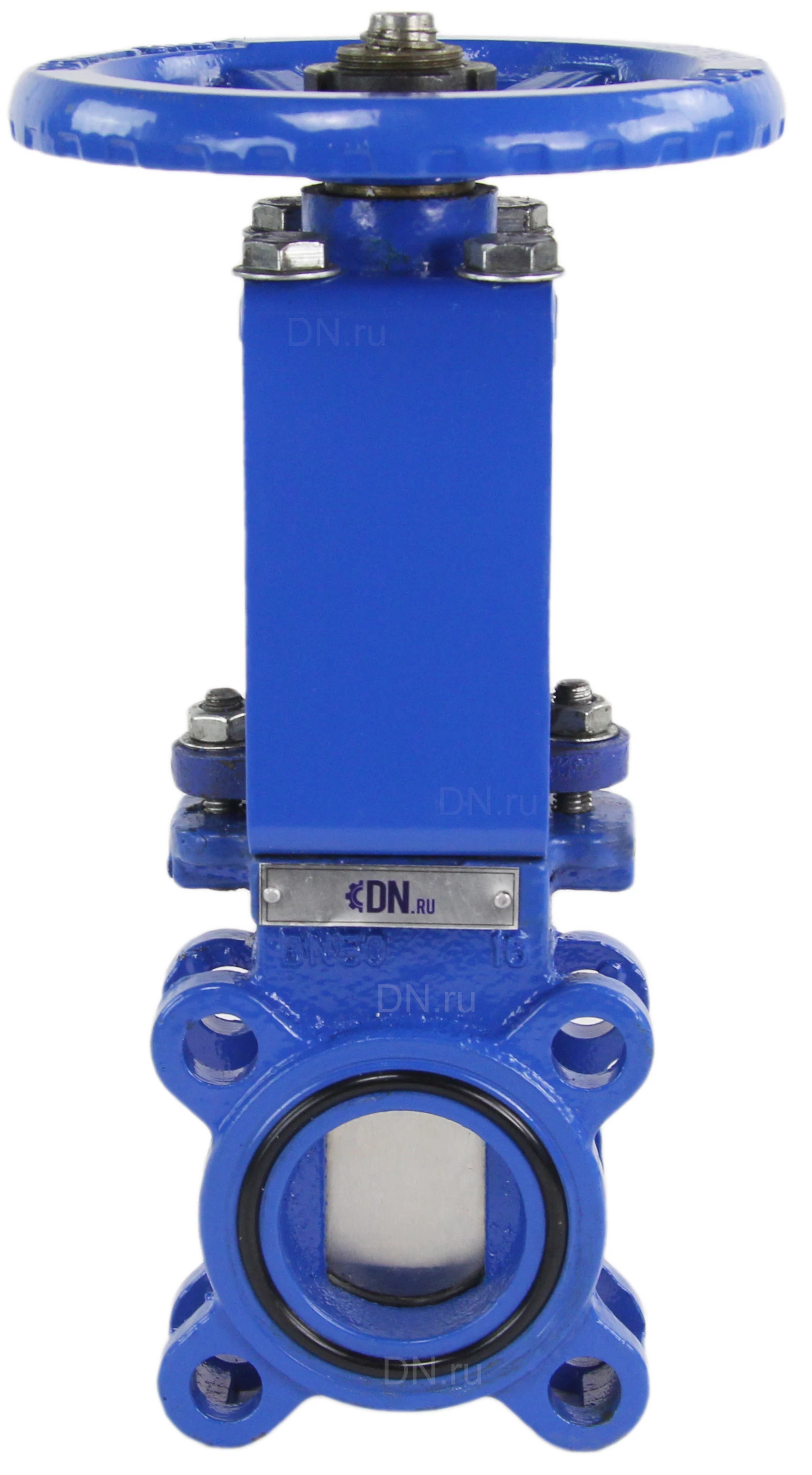

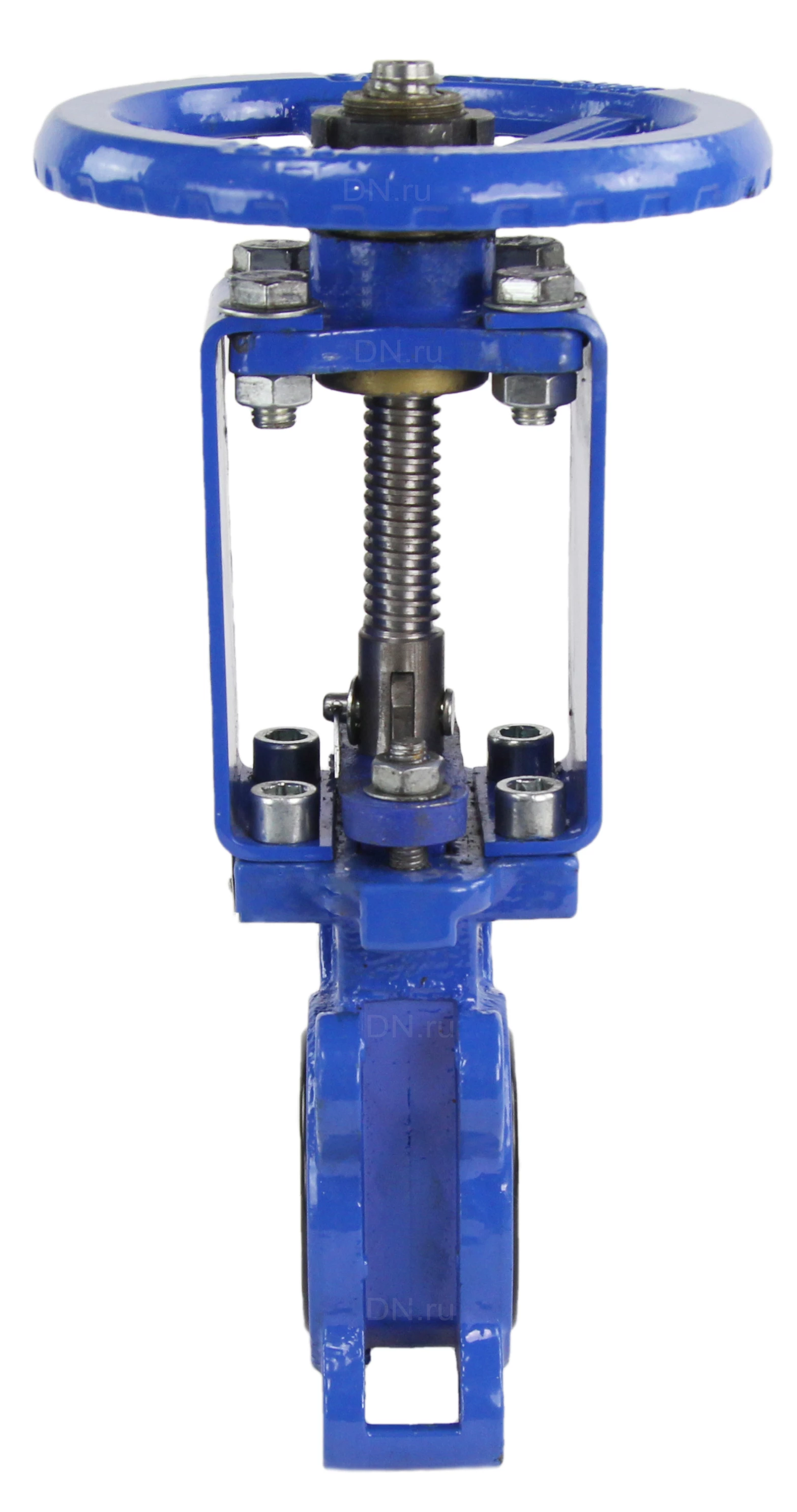

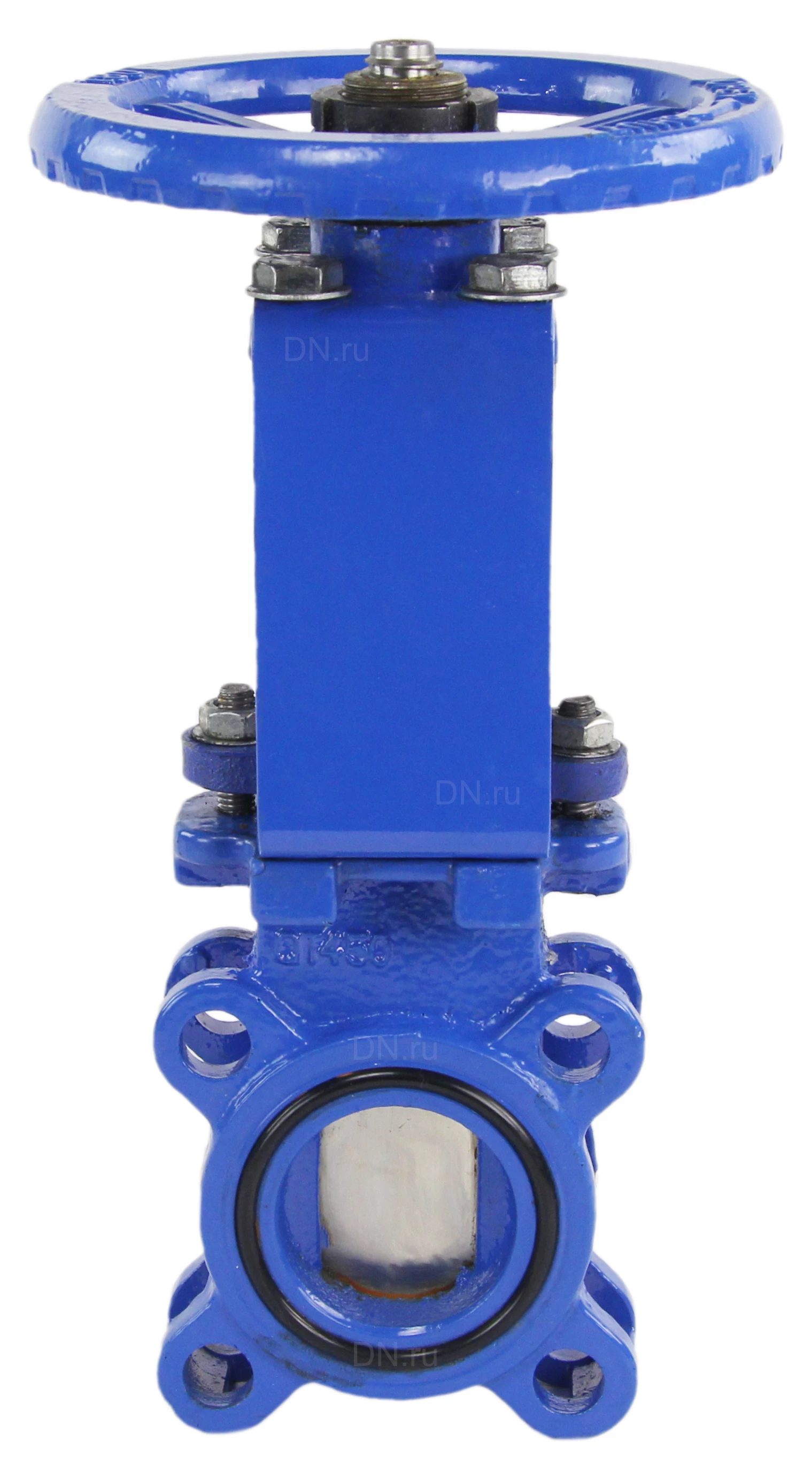

Задвижка шиберная DN.ru GVKR1331N-2W-Fb-S Ду50 Ру10 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения и химической промышленности.Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном - регулировка. Герметичность шиберной задвижки в закрытом состоянии обеспечивается прижатием шибера к уплотнению под воздействием давления рабочей среды. Параметры задвижки шиберной DN.ru GVKR1331N-2W-Fb-S Ду50 Ру: Тип задвижки - Шиберная Направление потока - Двустороннего действия Диаметр номинальный DN - 50 мм Давление номинальное - 10 бар Номинальное давление фланцев - 10 бар Температура рабочей среды - от -10 до +90 °C Среда - вязкие среды, сточные воды, вода техническая, жидкая среда, порошковые и кристаллизованные среды Тип присоединения - межфланцевый Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10 Управление - ручное/штурвал/маховик Конструкция штока - выдвижной Клин - однодисковый Тип уплотнения - NBR Вес - 8 кг Страна производитель - Россия Гарантия - 12 мес. Задвижка шиберная DN.ru GVKR1331N-2W-Fb-S Ду50 Ру10 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал Габаритные и установочные размеры задвижки шиберной DN.ru GVKR1331N-2W-Fb-S Ду50 Ру: DN - 50 мм L - 50±2 мм D - 165 мм D1 - 125 мм D2 - 99 мм D0 - 180 мм H - 290 мм H2 - 96 мм N-Th - 4-М16 мм d - 18 мм Эскиз задвижки шиберной DN.ru GVKR1331N-2W-Fb-S Ду50 Ру Материалы задвижки шиберной DN.ru GVKR1331N-2W-Fb-S Ду50 Ру: № Наименование Материал 1 Корпус чугун GGG40 (аналог ВЧ40) 2 Седловое уплотнение нитрил NBR 3 Нож нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Сальник ковкий чугун 5 Пластины опорные углеродистая сталь 6 Шток чугун 7 Штурвал - Эскиз материалов задвижки шиберной DN.ru GVKR1331N-2W-Fb-S Ду50 Ру
