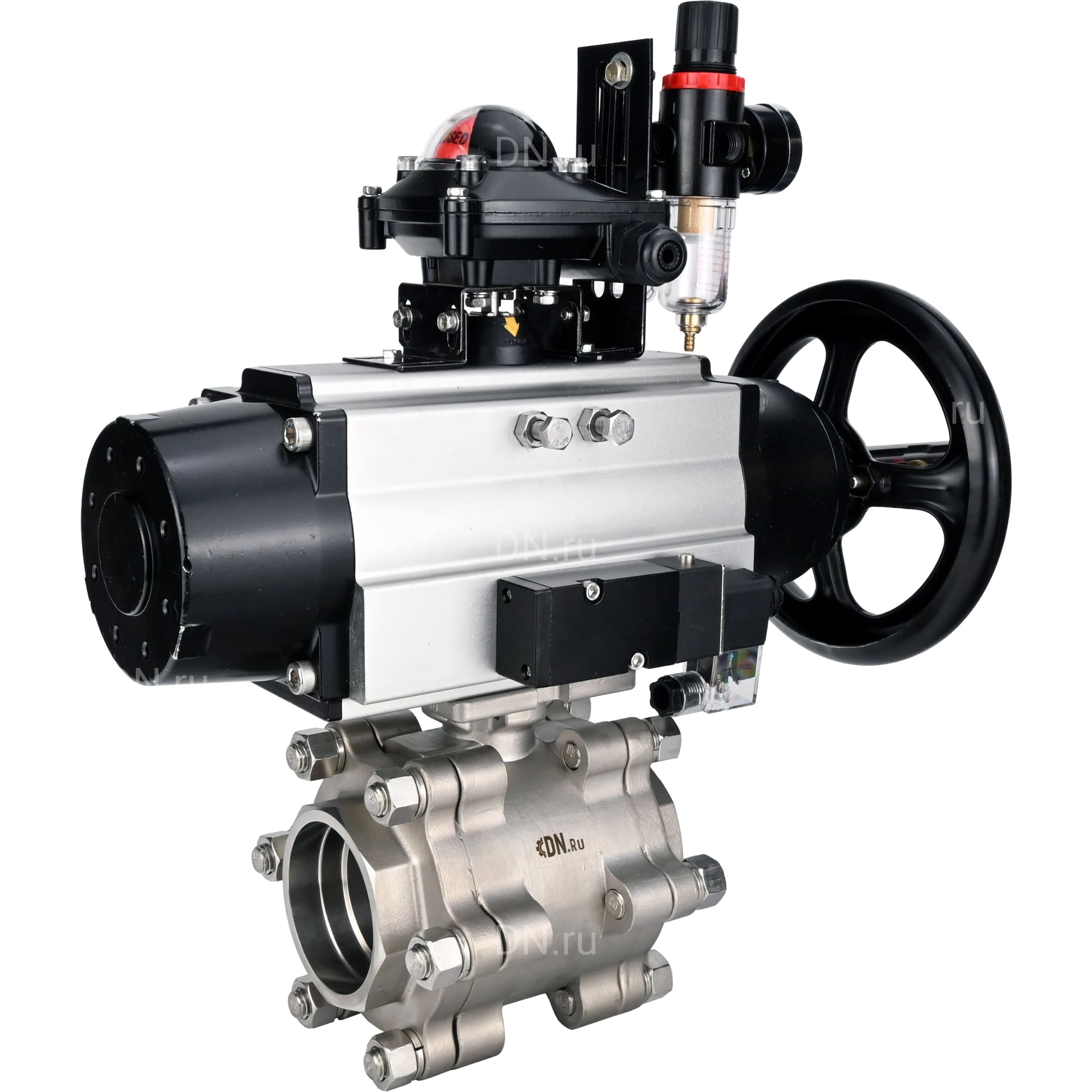

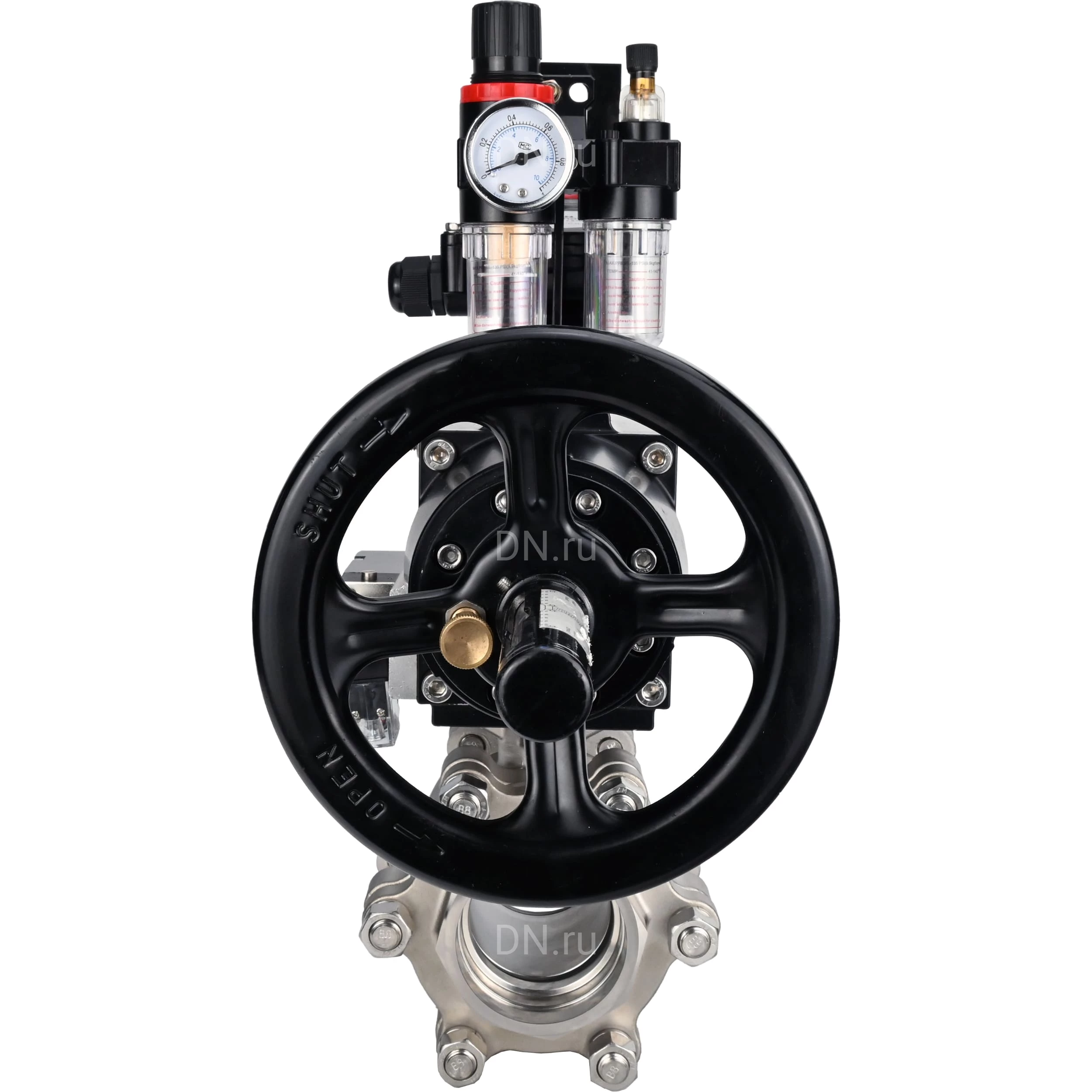

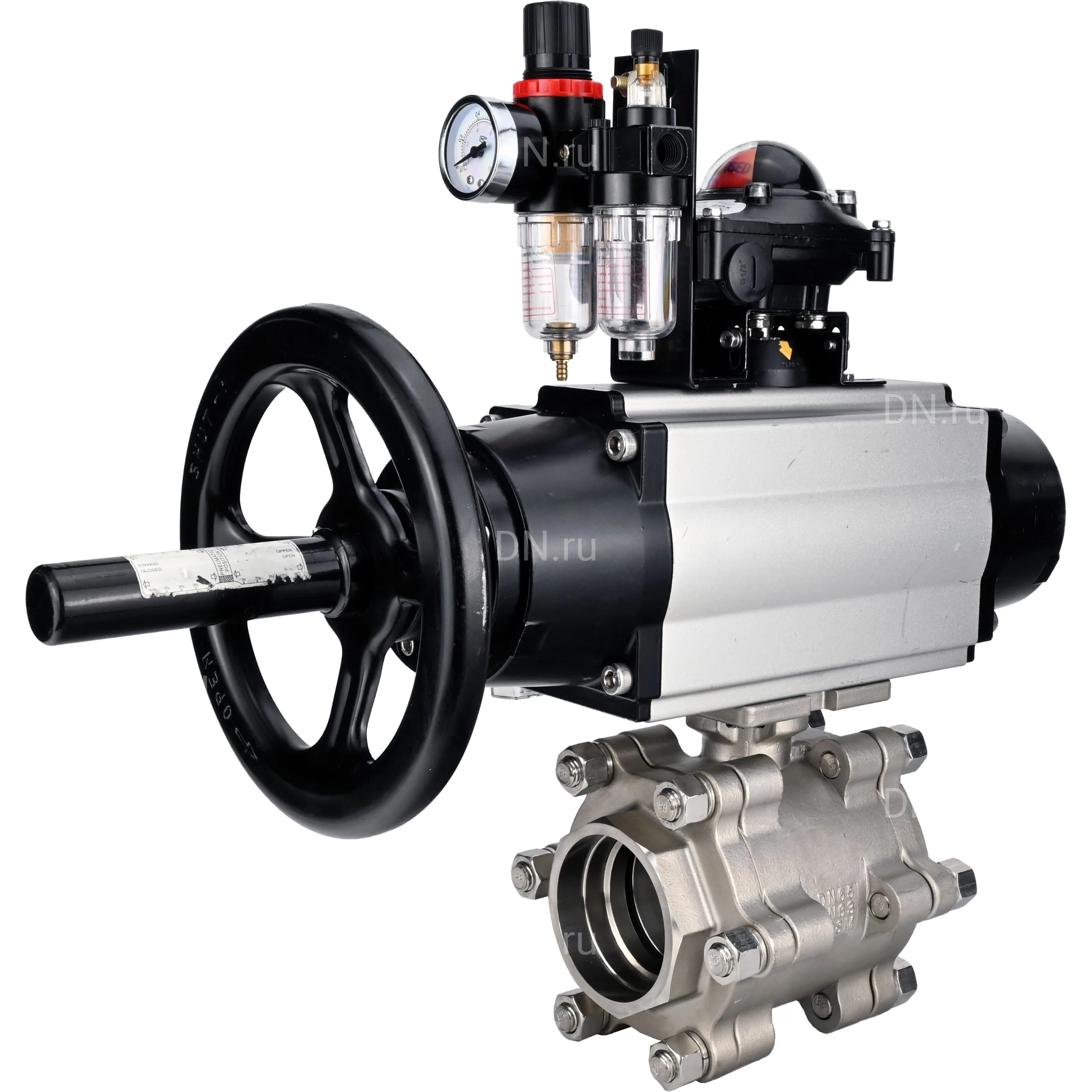

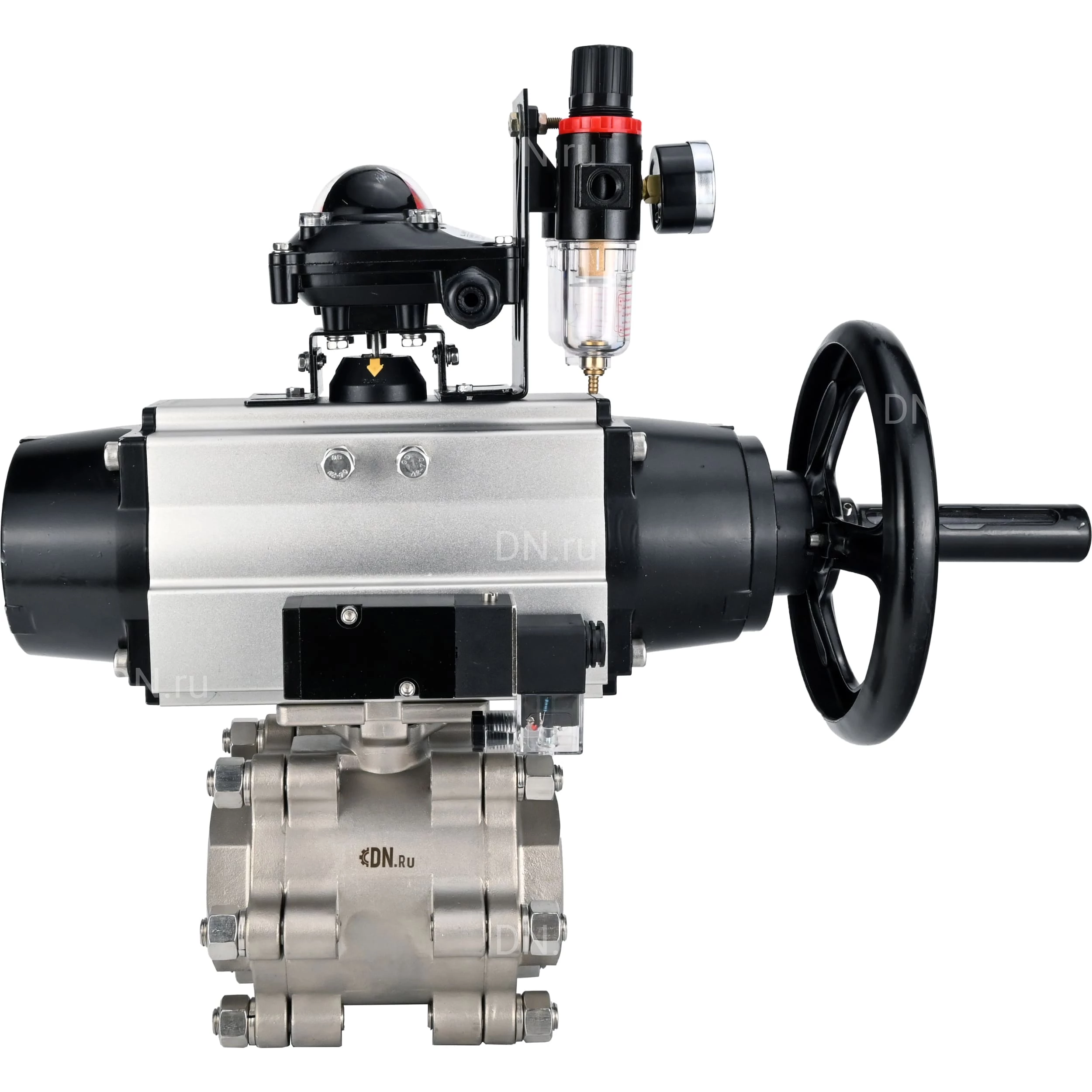

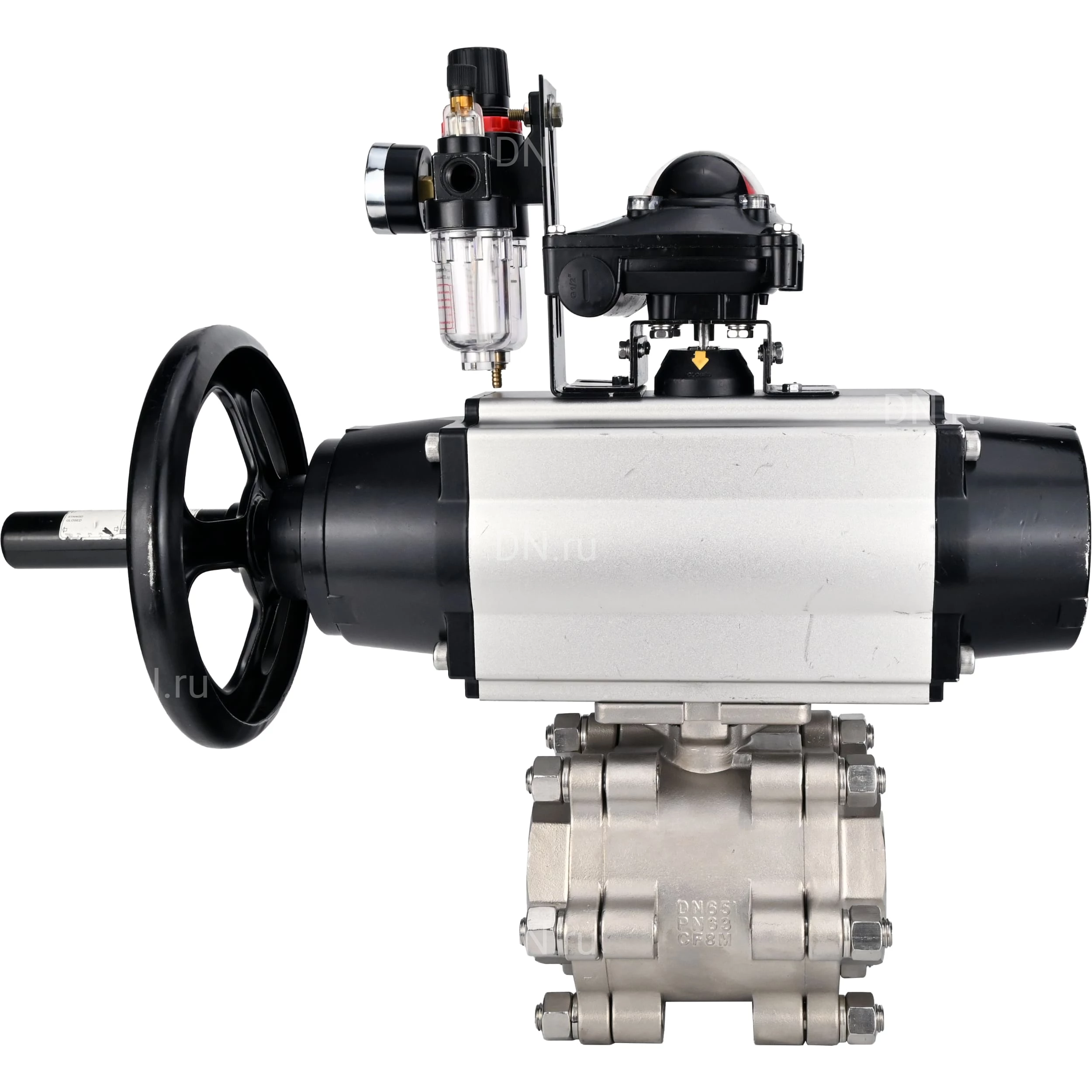

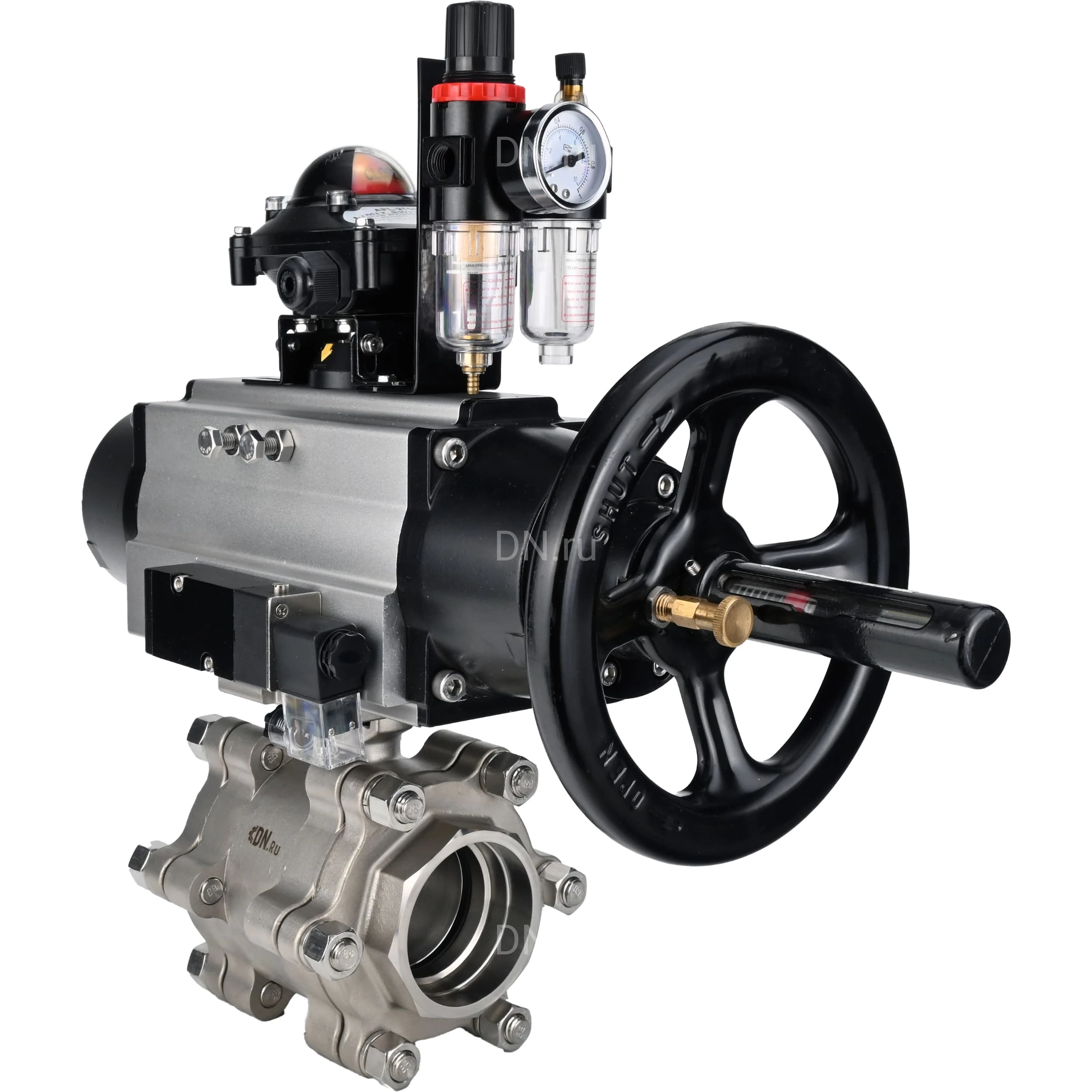

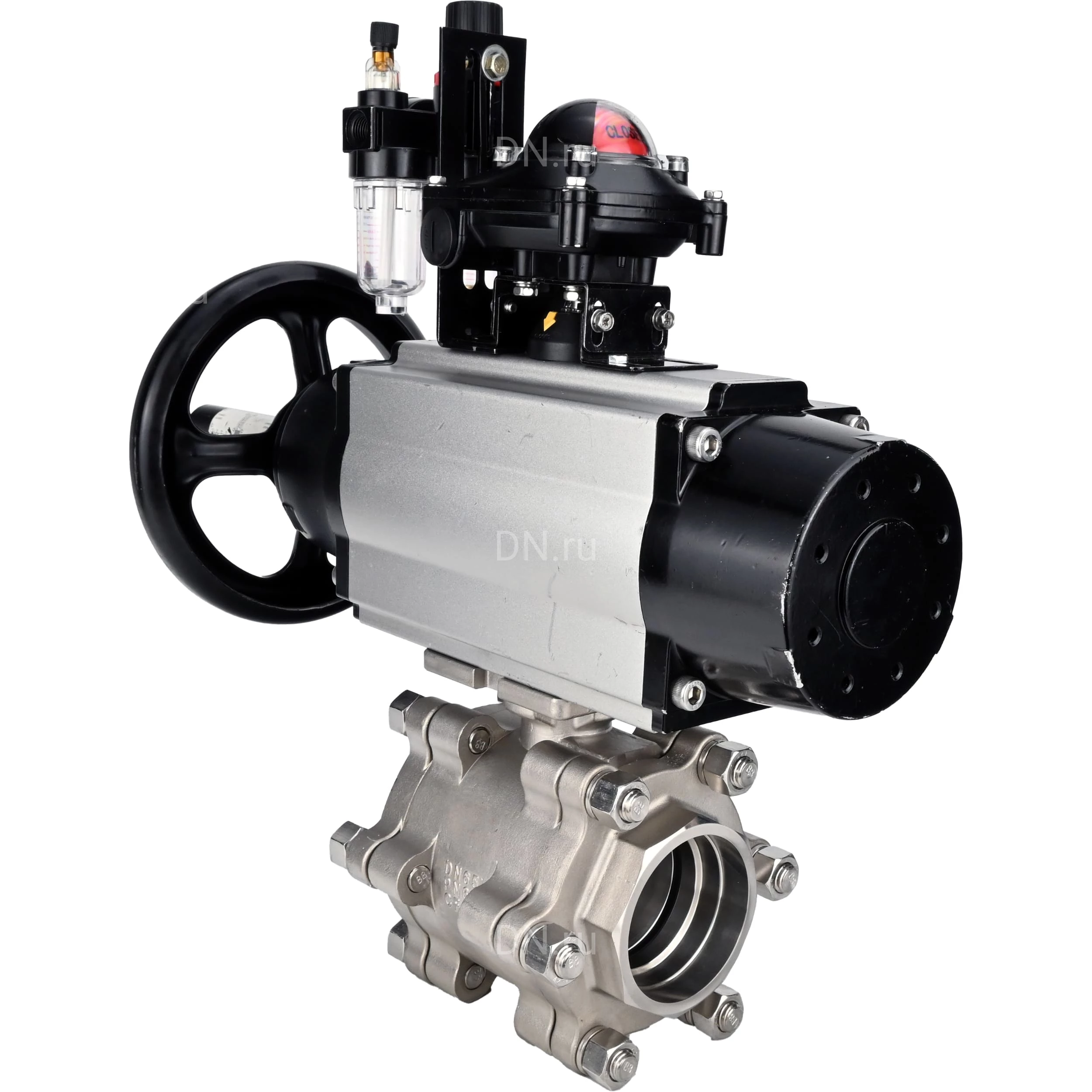

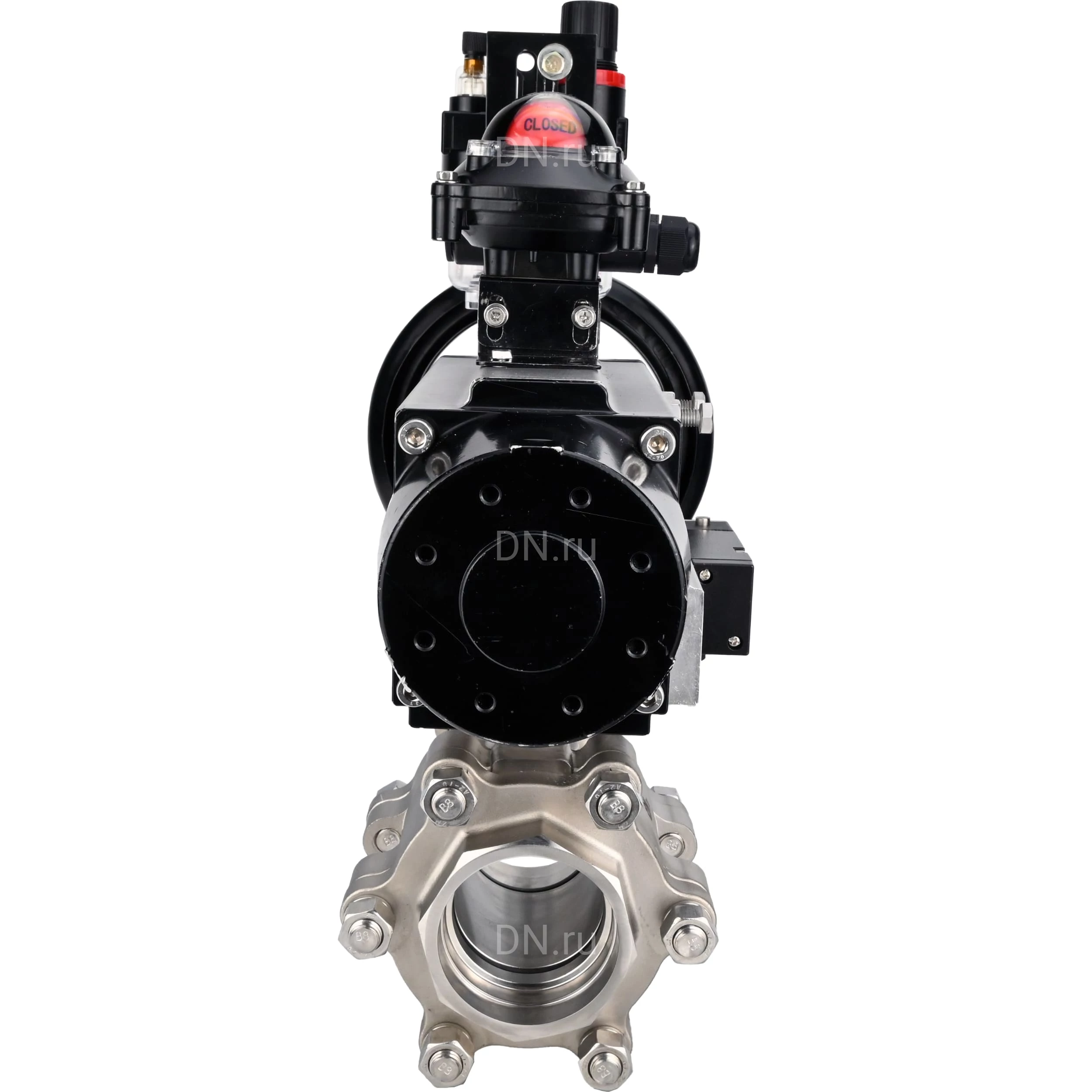

Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 AC220V, БКВ APL-210N, БПВ AFC2000

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.Пневмопривод поворотный DN.ru PA-DA-105-1 предназначен для автоматизации процесса управления промышленной арматурой.Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора.Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы. Технические характеристики крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходного, под приварку: Диаметр номинальный - 100 мм Давление номинальное - 63 бар Класс герметичности - "A" Тип уплотнения - PTFE / Фторопласт / Тефлон Серия - BV3232P(3pc)-FP-SW-ISO-H Крутящий момент - 165 Нм Тип ISO-фланца - F07, F10 Размер вала (квадрат) - 22х22 мм Присоединение - под приварку Тип устройства крана - двухходовой Проход шара крана - полнопроходной Конструкция крана - Разборный 3-х составной Тип управления - пневмопривод двойного действия Температура рабочей среды - от -29 до +204 °C Среда - вода, пар, нефтепродукты, нейтральные среды Область применения - водоснабжение, теплоснабжение, пароснабжение Страна производитель - Россия Срок службы - 10 лет Вес крана - 16.4 кг Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 AC220V, БКВ APL-210N, БПВ AFC2000 Габаритные и установочные размеры крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходного, под приварку: L - 240 мм Ød - 100 мм ØK - 115.4 мм S - 19 мм Эскиз габаритов крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходного, под приварку Материалы деталей крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходного, под приварку: № Наименование Материал 1 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 2,3 Патрубок нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 4 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 5 Уплотнительное седло PTFE 6 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 7 Упорная шайба PTFE 8 Кольцеобразное уплотнение FKM 9 Набивка PTFE 10 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10) 11 Дисковая пружина нержавеющая сталь AISI 304 (аналог 08Х18Н10) 12 Предохранительная крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 13 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10) 14,15 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 17 Шпилька нержавеющая сталь AISI 304 (аналог 08Х18Н10) Эскиз материалов крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходного, под приварку Технические характеристики пневмопривода DN.ru PA-DA-105-1: Тип пневмопривода - двойного действия Крутящий момент привода - 202 Нм Рабочее давление пневмопривода - 6 бар Угол поворота привода - 90° Наличие ручного дублера - нет Тип ISO-фланца привода - F07, F10 Размер штока - 22х22 мм Страна производитель - Китай Вес привода - 9 кг Пневмопривод DN.ru PA-DA-105-1 Габаритные и установочные размеры пневмопривода DN.ru PA-DA-105-1: A - 495 мм A1 - 461.5 мм B - 133 мм C - 109.5 мм D - 153 мм E - 57.5 мм F - 64 мм G - 26 мм H - 80 мм I - 30 мм N - 22 мм W - 200 мм J - 102 мм K - 70 мм L - М10х16 мм M - М8х13 мм Эскиз габаритов пневмопривода DN.ru PA-DA-105-1 Конструкция пневмопривода DN.ru PA-DA-105-1: №Наименование деталиМатериал 1Индикаторный винтABS (пластик) 2Индикатор положенияABS (пластик) 3Пружинный зажимНержавеющая сталь 304 4ШайбаНержавеющая сталь 304 5Внешняя шайбаИнженерный пластик 6Регулировочный винтНержавеющая сталь 304 7ГайкаНержавеющая сталь 304 8ШайбаНержавеющая сталь 304 9КорпусЭкструдированный алюминивый сплав 10ПоршеньЛитой под давлением алюминиевый сплав 11Уплотнительное кольцо поршняNBR 12Группа подшипниковИнженерный пластик 13Уплотнительное кольцо торцевой крышкиNBR 14Торцевая крышкаЛитой алюминиевый сплав, покрытый полиэфирной краской 15Винт крепежныйНержавеющая сталь 304 16Шайба внутренняяИнженерный пластик 17Уплотнительное кольцоNBR 18ПодшипникИнженерный пластик 19ФиксаторЛегированная сталь 20ШестерняЛегированная сталь 21ПодшипникИнженерный пластик 22Уплотнительное кольцоNBR Эскиз пневмопривода DN.ru PA-DA-105-1 Технические характеристики пневмораспределителя DN.ru 4М310-08 220В: Конструкция - золотникового типа Модель пневмораспределителя - 4M310-08 AC220V (на корпус) Напряжение питания - 220В Испытательное давление (проверка прочности корпуса. Не для эксплуатации!) - 10 бар Рабочее давление (рекомендуемый диапазон для нормальной работы) - 1.5 ÷ 1.8 бар Вид пневмораспределителя - 5/2 пятилинейный, двухпозиционный Рабочая среда - очищенный воздух (тонкость очистки 40 мкм) Эффективная площадь сечения - 25 мм2 Температура эксплуатации - от 0°C до +60°C Максимальная частота срабатывания- 5 цикл/сек Ручное дублирование - есть Степень защиты - IP65 Соединение с пневмоприводом - стыковочная поверхность по стандарту NAMUR (VDI/VDE3845) Материал корпуса - анодированный алюминий Размеры выхлопных портов (сброс в атмосферу) - 2 - PT1/4″ Размер портов отвода воздуха (в пневмопривод) - 2 х Ø19.2 мм Размер порта подвода воздуха (в пневмораспределитель) - G1/4″ Время отклика - 0.05 сек Вес - 0.35 кг Средний ресурс - 10 000 000 циклов Пневмораспределитель DN.ru 4М310-08 220В Габаритные и установочные размеры пневмораспределителя DN.ru 4М310-08 220В: A - 40 мм C - 24 мм D - 28 мм E - 32 мм F - 40 мм G - 21.5 мм H - 69 мм I - 45 мм K - 17.5 мм L - 135 мм J - 29.3 мм N - 40 мм M - 27 мм Эскиз габаритов пневмораспределителя DN.ru 4М310-08 220В Технические характеристики блока концевых выключателей DN.ru APL-210N: Модель блока концевых выключателей - APL-210N Защита - всепогодный IP65 Температура окружающей среды - от -40°C до +80°C Резьба кабельного ввода - 2 x NPT1/2” Клеммная колодка - 8 ячеек 0.08-2.6мм2 Напряжение - 12В, 24В, 38В, 48В, 110В, 220В, 250В Датчик - 2 SPDT электромеханических микровыключателя OMRON V151-1C25 Внешнее покрытие - Полиэстеровое покрытие (чёрный) Вал - Стандартный (17 мм) Вес - 0.22 кг Блок концевых выключателей DN.ru APL-210N Габаритные и установочные размеры блока концевых выключателей DN.ru APL-210N: Глубина - 112 мм Высота - 77 мм Ширина - 88 мм Эскиз габаритов блока концевых выключателей DN.ru APL-210N Технические характеристики блока подготовки воздуха DN.ru AFC2000: Рабочее давление - 8 бар Максимальное давление - 10 бар Регулируемый диапазон давления - 0.5...9 бар Давление разрушения - 15 бар Рабочая температура - от -5°C до +60°C Подсоединение воздуха - 1/4" Размер фильтруемых частиц - 40 мкм Вязкость масла - ISO VG 32 Вес - 0.395 кг Блок подготовки воздуха DN.ru AFC2000 Габаритные и установочные размеры блока подготовки воздуха DN.ru AFC2000: A - 162 мм B - 88 мм C - 139 мм D - 31 мм E - 53.5 мм F - 12 мм G - 8 мм H - 7 мм I - 13.3 мм J - 39 мм K - 5 мм L - 40 мм M - 32 мм N - 53 мм O - 29 мм P - 6 мм R - 41.5 мм Эскиз габаритов блока подготовки воздуха DN.ru AFC2000
