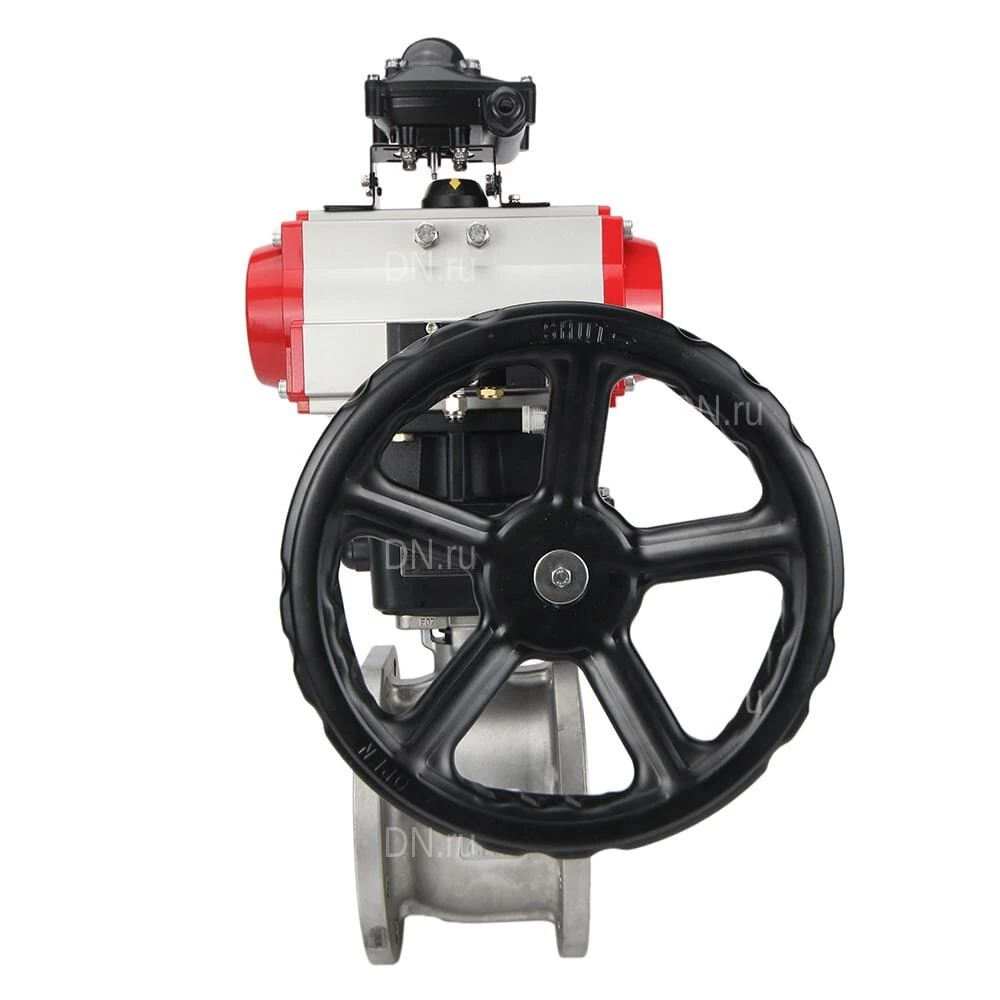

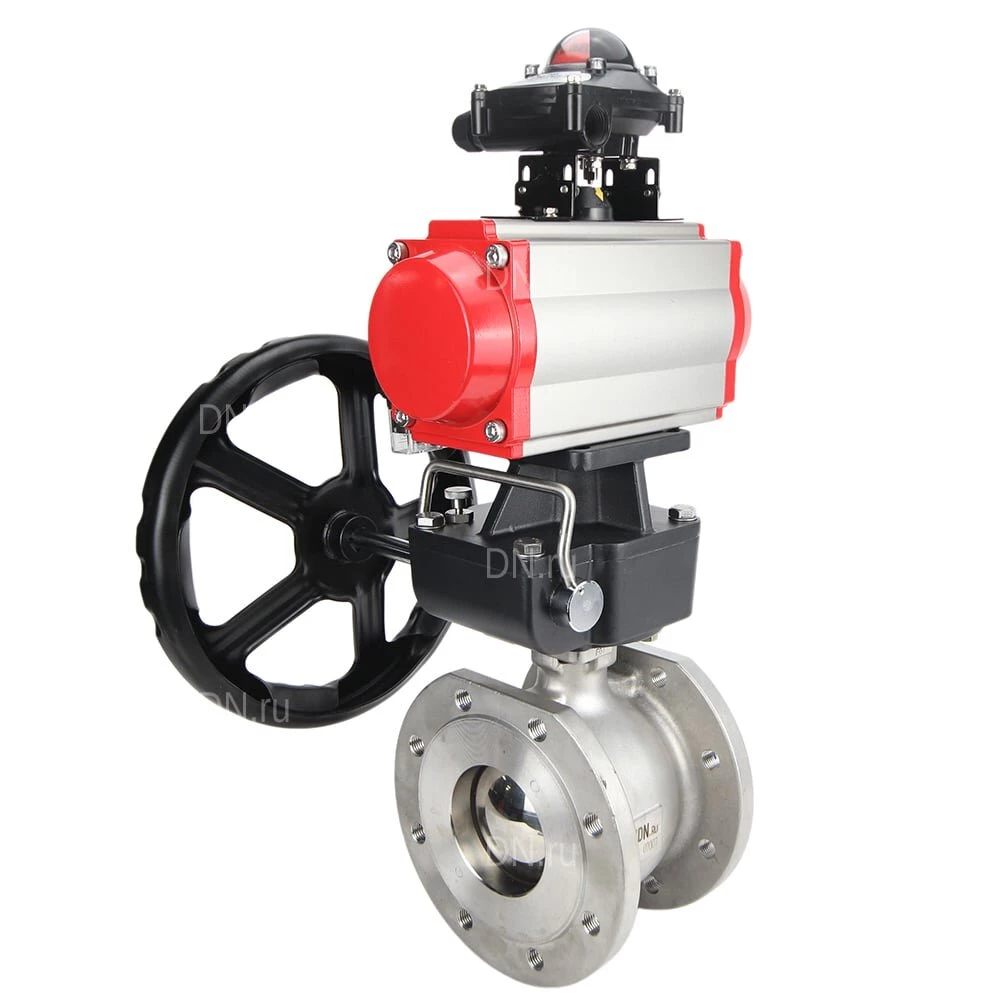

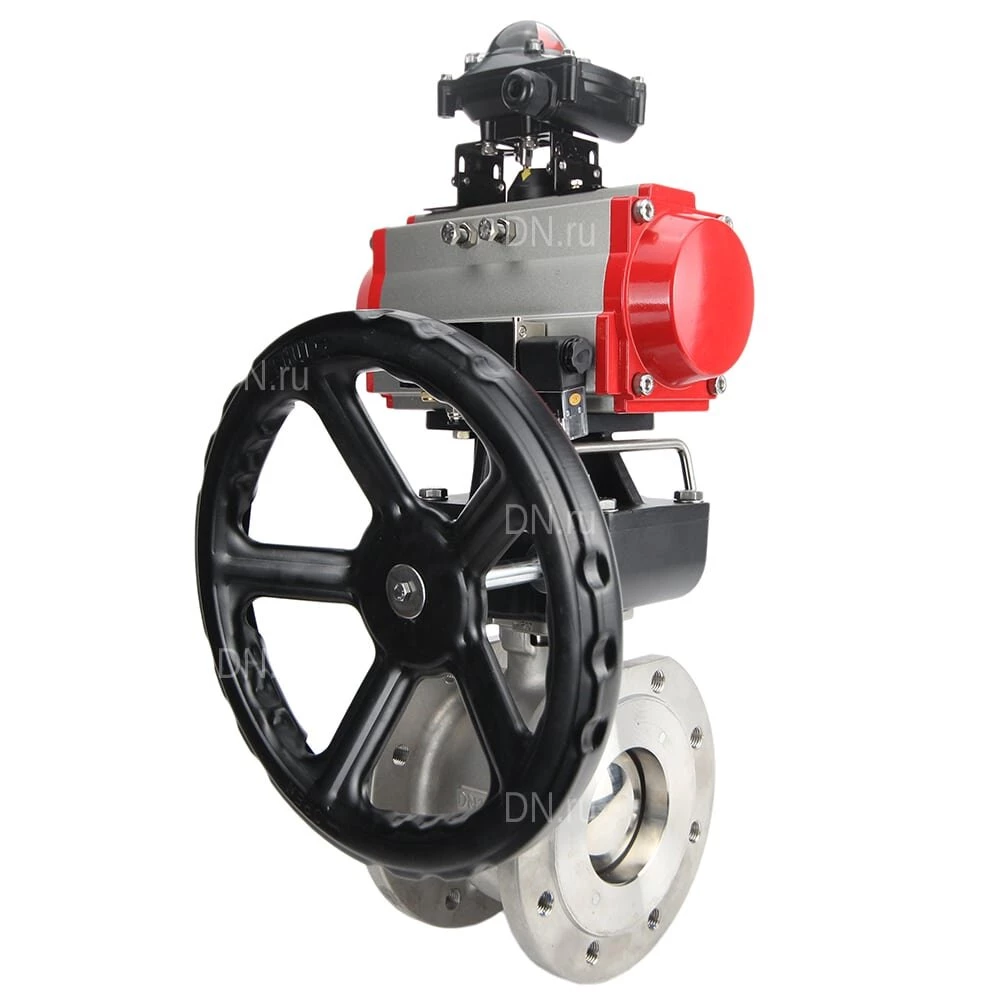

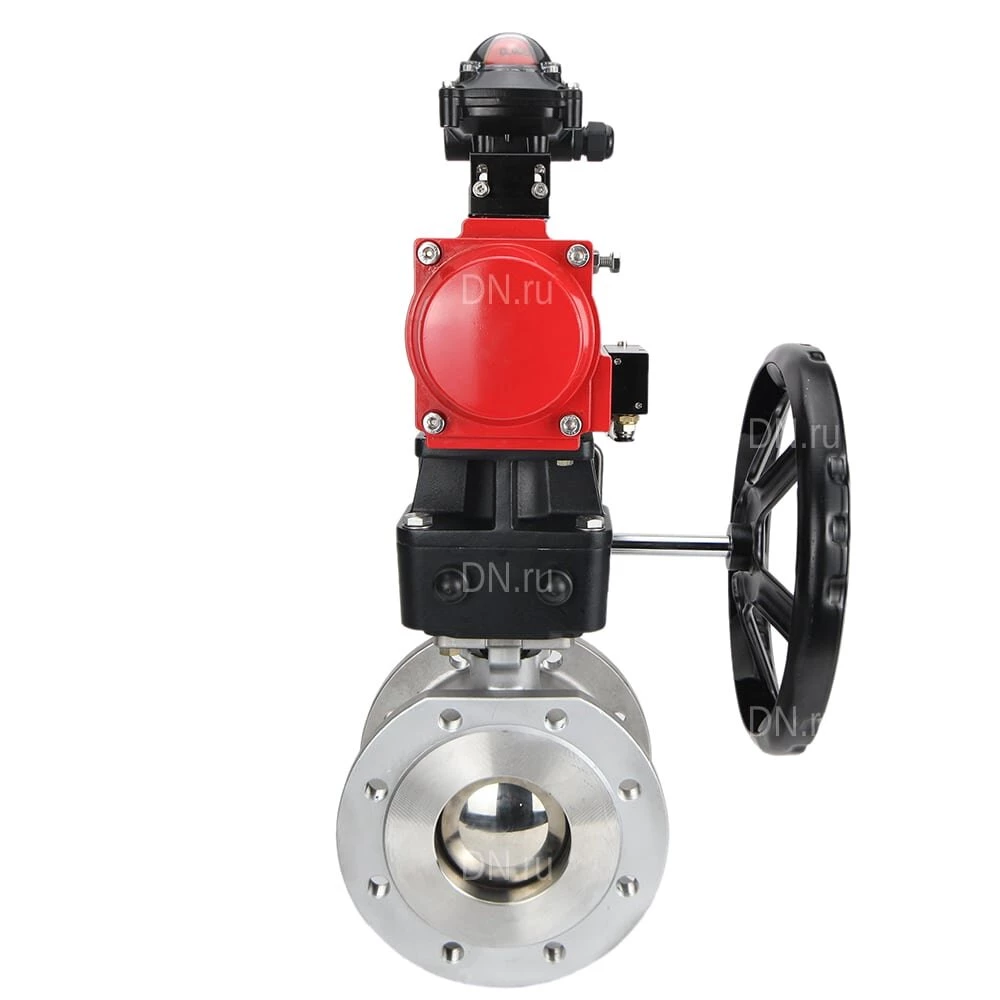

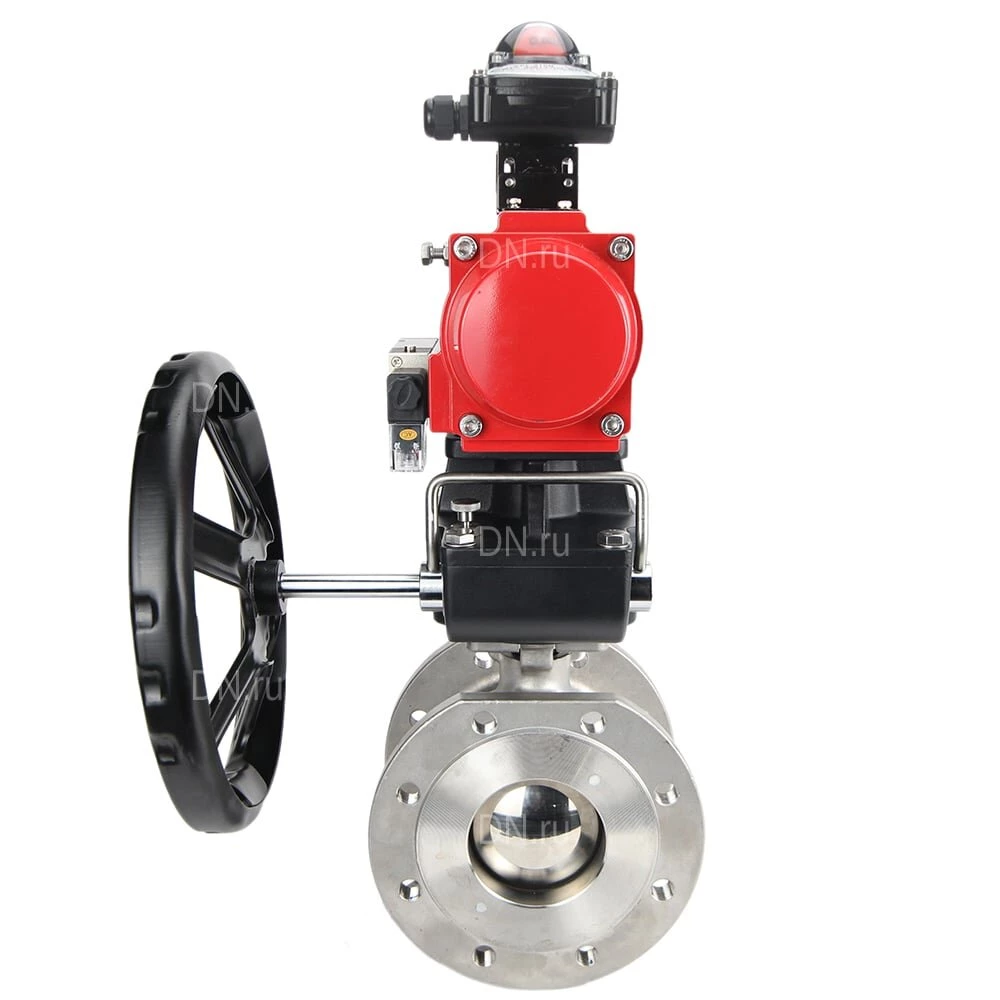

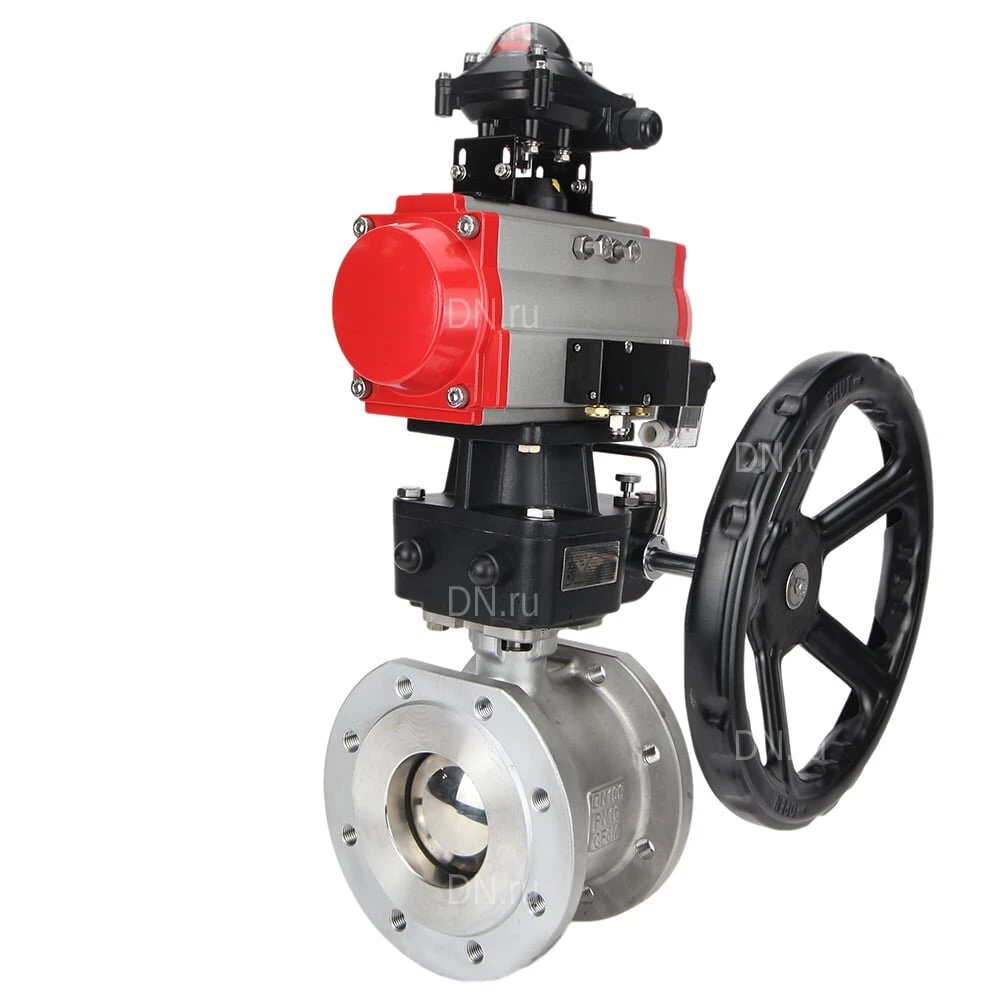

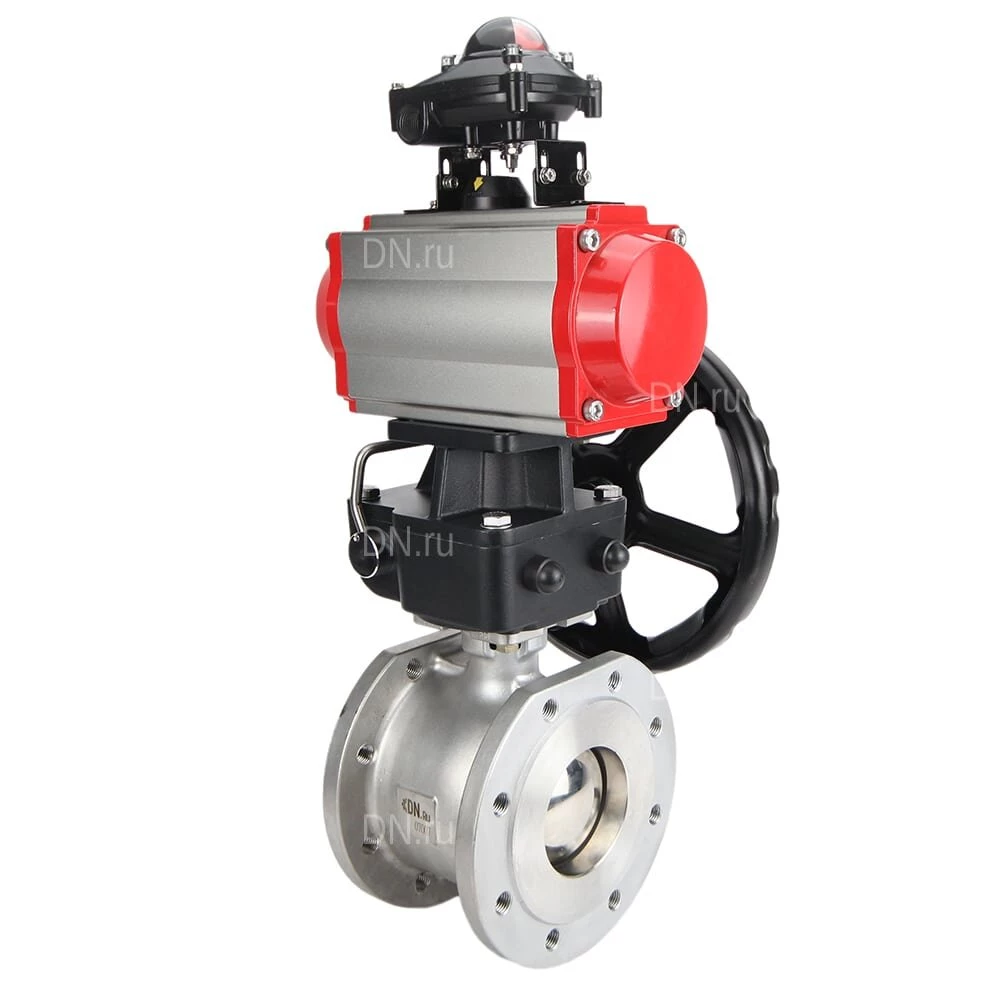

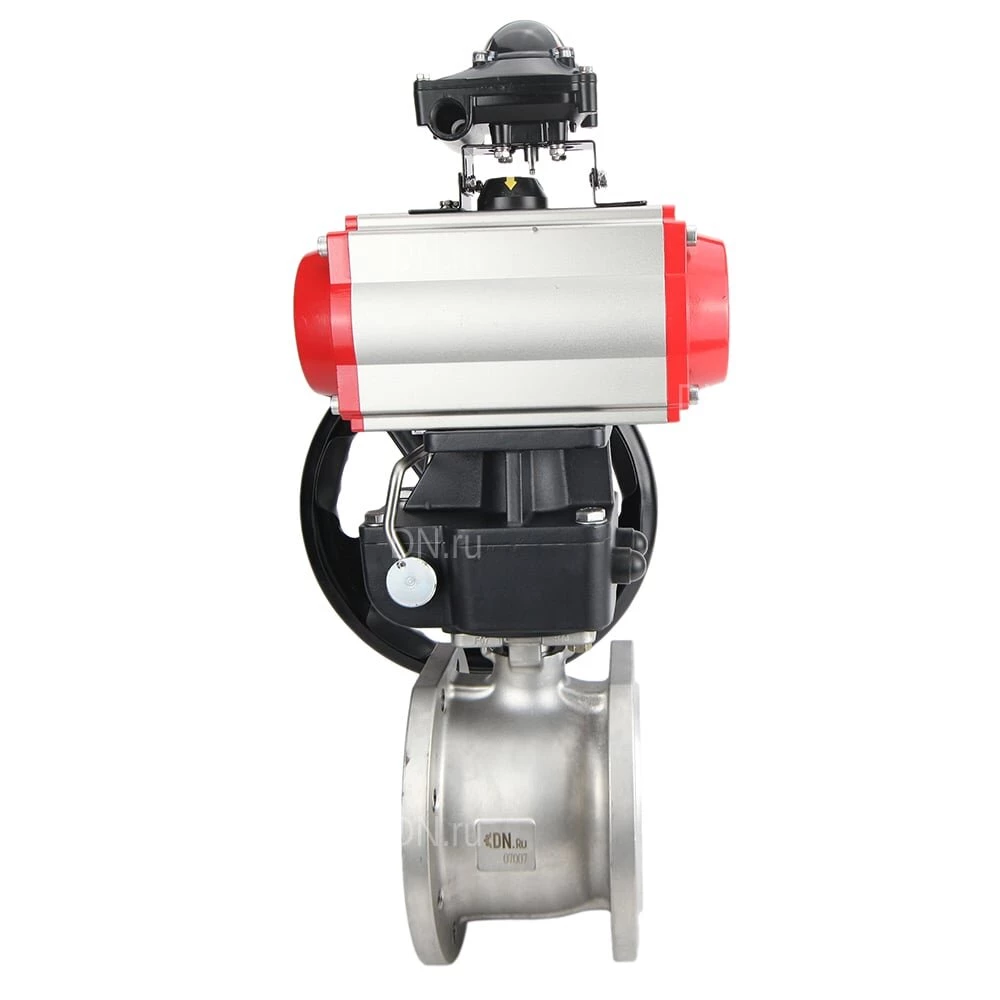

Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду100 Ру16, полнопроходной межфланцевый, нержавеющая сталь SS316, PTFE, с пневмоприводом PA-DA-105 двойного действия, с пневмораспределителем 4V320-08 AC220V, с БКВ APL-210N, с ручным дублером MON3-700-T38-ISO

Кран шаровой DN.ru применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие Технические параметры кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H PA-DA 4V320-08 AC220V APL-210N MON Ру16 Рабочее давление PN - 16 бар Номинальный диаметр DN - 100 мм Температура рабочей среды - от -50°С до 200°С Применение - теплоснабжение Рабочая среда - вода, воздух, пар, вода техническая, нефть, нефтепродукты Присоединение к трубопроводу - межфланцевый Тип проходного сечения - полнопроходной Тип затвора - шаровый Класс герметичности шарового затвора - A по ГОСТ 9544 Тип управления - С пневмоприводом Крутящий момент на валу арматуры - 51 Нм Присоединение - межфланцевое Управление - пневмопривод двойного действия Серия крана шарового - BV3232P Количество болтовых отверстий на одном фланце - 8 Диаметр болтовых отверстий на одном фланце - 16 Водоразборный - нет Наличие пневмораспределителя - есть Наличие концевых выключателей - есть Гарантия - 1 г. Страна производитель - Россия Вес — 31.7 кг Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H Ду100 Ру16, полнопроходной межфланцевый, нержавеющая сталь SS316, PTFE, с пневмоприводом PA-DA-105 двойного действия, с пневмораспределителем 4V320-08 AC220V, с БКВ APL-210N, с ручным дублером MON3-700-T38-ISO Габариты и размеры кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H PA-DA 4V320-08 AC220V APL-210N MON Ру16: d - 90 мм D2 - 158 мм L - 150 мм Z - 268 мм H - 180 мм Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H PA-DA 4V320-08 AC220V APL-210N MON Ру16 Таблица деталей и материалов кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H PA-DA 4V320-08 AC220V APL-210N MON Ру16: № п/п Детали Материал 1 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Стопорное кольцо нержавеющая сталь AISI 304 (аналог 08Х18Н10) 5 Упорная шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10) 6 Шайба сальника нержавеющая сталь AISI 304 (аналог 08Х18Н10) 7 Сальник PTFE 8 Упорная прокладка PTFE 9 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 10 Крышка шара нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 11 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 12 Уплотнение шара PTFE 13 Прокладка PTFE 14 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) Эскиз деталей и материалов кранов шаровых DN.ru BV3232P-FP-Fb-ISO-H PA-DA 4V320-08 AC220V APL-210N MON Ру16 Технические параметры пневмопривода DN.ru PA-DA-105 Конструкция - двойного действия Рабочее давление - 6 бар Рабочая среда - фильтрованный сжатый воздух или неагрессивные газы, масла Диапазон регулировки привода - 5° Крутящий момент привода - 198 Нм Наличие ручного дублера - штурвал Угол поворота привода - 90° Тип ISO-фланца привода - F07, F10 Размер штока - 22х22 мм Резьба подача воздуха - G1/4" Страна производитель - Китай Вес пневмопривода - 6.8 кг Пневмопривод DN.ru PA-DA-105 Таблица деталей и материалов пневмопривода DN.ru PA-DA-105: № п/п Наименование детали Материал 1 Индикаторный винт АБС-пластик 2 Индикатор положения АБС-пластик 3 Пружинный зажим нержавеющая сталь 304 4 Металлическая шайба нержавеющая сталь 304 5 Прижимная шайба инженерный пластик 6 Корпус экструдированный алюминиевый сплав с твердым анодированием 7 Прижимная шайба инженерный пластик 8 Ограничитель легированная сталь 9 Уплотнительное кольцо вала верхнее NBR 10 Антифрикционное кольцо вала верхнее инженерный пластик 11 Вал легированная сталь никелированная 12 Антифрикционное кольцо вала нижнее инженерный пластик 13 Уплотнительное кольцо вала нижнее NBR 14 Заглушка NBR 15 Уплотнительное кольцо регулировочных винтов NBR 16 Шайба регулировочного винта нержавеющая сталь 304 17 Стопорная гайка регулировочного винта нержавеющая сталь 304 18 Винт регулировочный нержавеющая сталь 304 19 Поршень алюминиевый сплав, литой под давлением 20 Направляющая накладка поршня инженерный пластик 21 Антифрикционное кольцо поршня инженерный пластик 22 Уплотнительное кольцо поршня NBR 23 Комплект пружин пружинная сталь 24 Уплотнительное кольцо крышки NBR 25 Торцевая крышка литой алюминий с полиэфирным покрытием 26 Винт крышки нержавеющая сталь 304 27 Стопорный винт нержавеющая сталь 304 28 Адаптер углеродистая сталь Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105 Технические параметры пневмораспределителя DN.ru 4V320-08 AC220V (подключение со шлангом) Тип пневмораспределителя - золотниковый Модель пневмораспределителя - 4V320-08 AC220V (подключение со шлангом) Рабочее давление - 1.5 ÷ 8 бар Напряжение питания - 220В Полная мощность - 4.5 Ва Управление - двустороннее электромагнитное Рабочая среда - очищенный воздух (тонкость очистки 40 мкм) Частота срабатывания - 5 цикл/сек Вес - 1.2 кг Пневмораспределитель DN.ru 4V320-08 AC220V (подключение со шлангом) Габариты и размеры пневмораспределителя DN.ru 4V320-08 AC220V (подключение со шлангом): A - 71.9 мм B - 45 мм C - 94.4 мм D - 27 мм E - 69 мм F - 40 мм H - 82.4 мм I - 24 мм K - 40 мм L - 188.8 мм M - 69.4 мм N - 50 мм O - 83.4 мм P - 22 мм S - 20 мм T - 6.5 мм U - 2.4 мм Эскиз габаритов и размеров пневмораспределителя DN.ru 4V320-08 AC220V (подключение со шлангом) Технические параметры ручного дублера DN.ru MON3-700-T38-ISO Модель ручного дублёра - MON3-700-T38-ISO Диаметр штурвала - 280 мм Климатическое исполнение - У, УХЛ, Т, ОМ Передаточное соотношение- 01.01.00 14:01 Способ монтажа - вертикальный, горизонтальный Вес - 6.9 кг. Ручной дублер DN.ru MON3-700-T38-ISO Габариты и размеры ручного дублера DN.ru MON3-700-T38-ISO: d - 90 мм D2 - 158 мм L - 150 мм Z - 268 мм 4-М10х16 - 280 мм Эскиз габаритов и размеров ручного дублера DN.ru MON3-700-T38-ISO Таблица деталей и материалов ручного дублера DN.ru MON3-700-T38-ISO: № п/п Детали Материал 1 Шток для монтажа пневмопривода сталь 45 2, 8 Уплотнительное кольцо EPDM 3 Фиксирующая пружина пружинная сталь 4 Верхняя торцевая крышка сплав алюминия 5 Винт сталь 304 6 Фиксирующая скоба (главная тяга) сталь 304 7 Корпус сплав алюминия 9 Редуктор чугун ВЧ50 10 Переходная муфта чугун ВЧ40 11 Шток редуктора чугун ВЧ40 Эскиз деталей и материалов ручного дублера DN.ru MON3-700-T38-ISO Технические параметры блока концевых выключателей DN.ru APL-210N Модель блока концевых выключателей - APL-210N Максимальное напряжение концевого выключателя - 250 Резьба кабельного ввода - 2 x NPT1/2" Взрывозащита - нет Степень защиты корпуса IP - IP67 Температура рабочей среды - от -40 до +80 °C Срок службы - 10 лет Блок концевых выключателей DN.ru APL-210N Габариты и размеры блока концевых выключателей DN.ru APL-210N: Н - 77 мм L - 112 мм B - 88 мм D - 10 мм D1 - 5 мм M - 20х1.5 Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-210N Таблица деталей и материалов блока концевых выключателей DN.ru APL-210N: Деталь Материал Корпус литьевой алюминий Индикаторный колпак полиэстер пластик 3D-индикатор ABC -пластик Кулачок полиэстер пластик Пружина нержавеющая сталь Винты нержавеющая сталь Уплотнительные кольца NBR Втулка бронза Клемма заземления нержавеющая сталь Вал нержавеющая сталь
