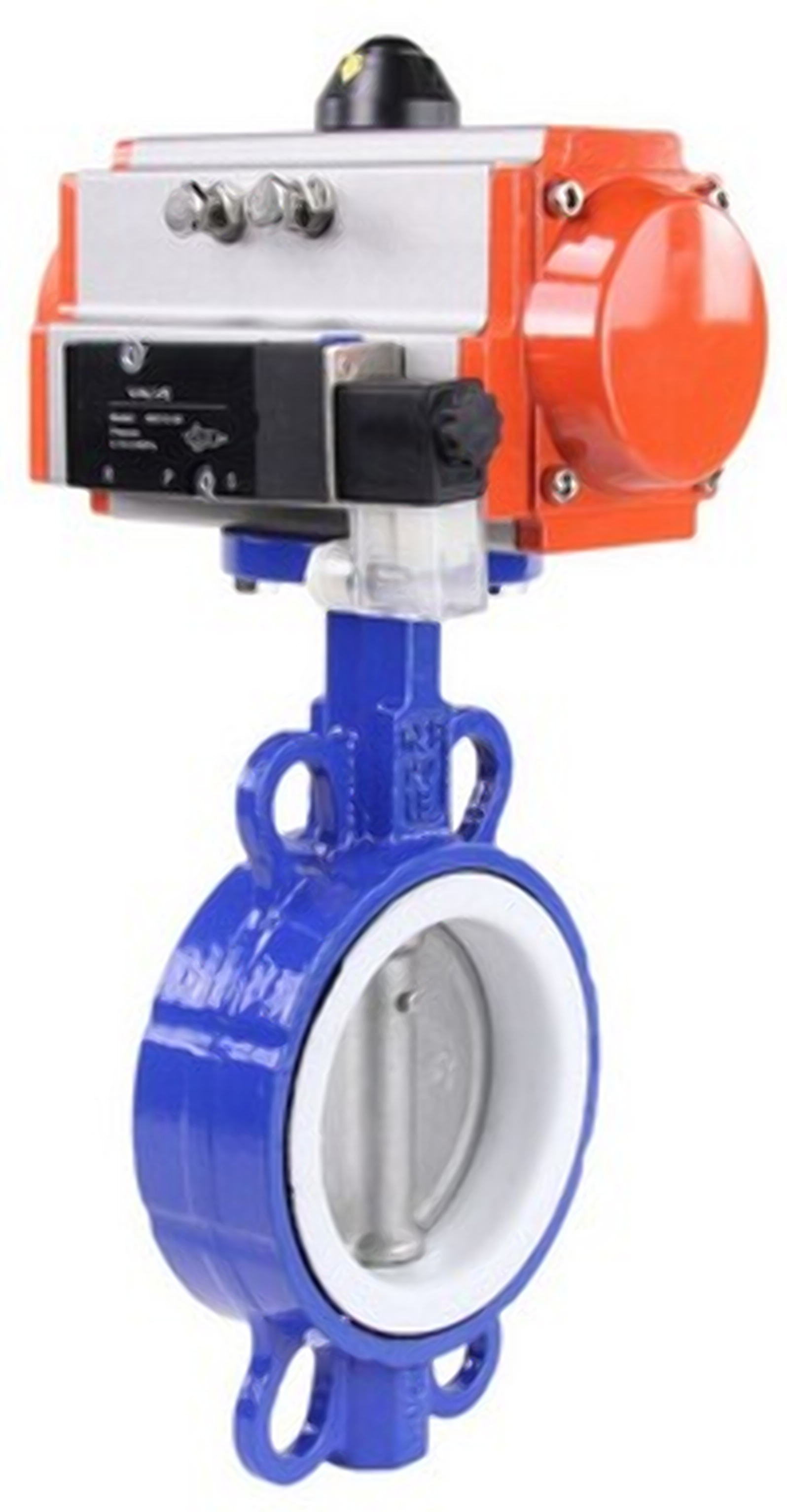

Затвор дисковый поворотный DN.ru WBV1616N-2W-Fb-H Ду125 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR, с пневмоприводом PA-DA-105, пневмораспределителем 4V320-10 AC220V и магнитным переключателем ALS200D

Затворы типа LUG — это дисковые поворотные затворы, отличительной особенностью которых являются резьбовые проушины на корпусе. Эти проушины позволяют крепить затвор к одному фланцу с помощью болтов или шпилек, что особенно удобно, если на другой стороне трубопровода нет фланца. Такая конструкция делает их идеальными для использования в качестве запорных устройств в конце системы или на линиях, где требуется быстрое и надежное перекрытие потока.Приводы пневматические PA-х-х предназначены для автоматизации процесса управления четвертьоборотной арматурой. Пневмоприводы двойного действия PA-DA-х используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении.Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.Магнитный переключатель DN.ru ALS200D предназначен для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы. Технические характеристики затвора дискового поворотного DN.ru WBV1616N-2W-Fb-H Ду125 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR: Тип затвора - поворотный дисковый Модель арматуры - WBV1616N-2W-Fb-H Диаметр - 125 мм Давление номинальное - 16 бар Среда - вода, масла, углеводороды, животные жиры Температура рабочей среды - от -10 до +90°C Применение - водоснабжение, промышленность, Системы отопления Цвет затвора - Синий Тип присоединения - Межфланцевый (резьбовые проушины) Управление - С пневмоприводом Класс герметичности - A Крутящий момент - 108 Нм Тип ISO-фланца арматуры - F07 Квадрат штока - 14х14 мм Срок службы - 10 лет Гарантия - 12 мес. Страна производитель - Россия Вес арматуры - 10.9 кг Общий вес - 19.04 кг Затвор дисковый поворотный DN.ru WBV1616N-2W-Fb-H Ду125 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR, с пневмоприводом PA-DA-105, пневмораспределителем 4V320-10 220В и магнитным переключателем ALS200D Технические характеристики поворотного пневмопривода DN.ru двойного действия PA-DA-105: Модель привода - PA-DA-105 Наличие ручного дублера - нет Тип пневмопривода - двойного действия Номинальное давление - 12 бар Температура рабочей среды - от–20 до +80°C Подача воздуха - G1/4" Крутящий момент - 198 Нм Тип ISO-фланца - F07, F10 Квадрат штока - 22х22 мм Вес привода - 6.8 кг Страна производитель привода - Китай Поворотный пневмопривод DN.ru двойного действия PA-DA-105 Технические характеристики пневмораспределителя DN.ru 4V320-10 220В: Модель пневмораспределителя - 4V320-10 220В Напряжение питания - 220В Тип пневмораспределителя - Золотниковый Схема работы пневмораспределителя - 5/2 Материал корпуса - анодированный алюминий Рабочая среда пневмораспределителя - очищенный воздух (тонкость очистки 40 мкм) Рабочее давление пневмопривода - от 1.5 до 8 Максимальное давление - 10 Напряжение питания - 24В Температура рабочей среды минимальная - от 0 °C Температура рабочей среды максимальная - до 60 °C Наличие ручного дублера - есть Степень защиты корпуса IP - 65 Взрывозащита - нет Резьба подвода воздуха - G1/4" Резьба атмосферных каналов - 2-PT1/4" Частота срабатывания пневмораспределителя - 5 Средний ресурс циклов - 10000000 Страна производитель - Россия Бренд - DN.ru Гарантия - 12 мес. Вес - 0.35 кг Пневмораспределитель DN.ru 4V320-10 220В Технические характеристики магнитного переключателя DN.ru ALS200D: Материал корпуса - пластик PP-GF30 Степень защиты корпуса - IP67 Совместимые устройства - пневматические приводы, любые исполнительные механизмы с поворотом вала на 90° Индикация угла поворота вала совмещаемого устройства - 0-90° Тип контакта - NO Тип взаимодействия датчиков - магнитный Расстояние взаимодействия датчиков - 1÷6 мм Частота переключения вкл/выкл - 0÷4.8 кГц Визуальная индикация - два светодиода Номинальное напряжение - 5÷240В AC/DC Номинальный ток - 0÷300 mA Номинальная мощность - 10 Вт Температура окружающей среды - от -40 до +85 °C Кабельный вывод - 4 провода (2 провода/обрыв, 2 провода/закрытие) Вес - 0.14 кг Гарантия - 12 мес. Срок службы - 10 лет Магнитный переключатель DN.ru ALS200D Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV1616N-2W-Fb-H Ду125 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR: C - 56 мм A - 127 мм B - 190.5 мм D - 210 мм N-M - 8-16 шт-мм Эскиз габаритов затвора дискового поворотного DN.ru WBV1616N-2W-Fb-H Ду125 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR Габаритные и установочные размеры поворотного пневмопривода DN.ru двойного действия PA-DA-105: A - 57.5 мм B - 64 мм C - 122.5 мм D - 133 мм E - 153 мм F - 109.5 мм G - 30 мм H - 80 мм I - 70 мм J - 102 мм M - 22х22 мм N - 26 мм Z - 268 мм d - 40 мм K - M8x13 L - M10x16 Эскиз габаритов поворотного пневмопривода DN.ru двойного действия PA-DA-105 Габаритные и установочные размеры пневмораспределителя DN.ru 4V320-10 220В: A - 71.9 мм B - 45 мм C - 94.4 мм D - 27 мм E - 69 мм F - 40 мм H - 82.4 мм I - 24 мм K - 40 мм L - 188.8 мм M - 69.4 мм N - 50 мм O - 82.4 мм P - 24 мм S - 20 мм T - 6.5 мм U - 2.4 мм V - 4 мм Эскиз габаритов пневмораспределителя DN.ru 4V320-10 220В Габаритные и установочные размеры магнитного переключателя DN.ru ALS200D: A - 75 мм B - 30 мм C - 51 мм E - 40 мм d - 5.5 мм Эскиз габаритов магнитного переключателя DN.ru ALS200D Материалы деталей затвора дискового поворотного DN.ru WBV1616N-2W-Fb-H Ду125 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR: № Наименование Материал 1 Корпус чугун QT450 (аналог ВЧ 45) 2 Диск чугун QT450 3 Седловое уплотнение NBR 4 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н13М2) Эскиз материалов затвора дискового поворотного DN.ru WBV1616N-2W-Fb-H Ду125 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - NBR Конструкция поворотного пневмопривода DN.ru двойного действия PA-DA-105: № п/п Наименование детали Материал 1 Индикаторный винт АБС-пластик 2 Индикатор положения АБС-пластик 3 Пружинный зажим нержавеющая сталь 304 4 Металлическая шайба нержавеющая сталь 304 5 Прижимная шайба инженерный пластик 6 Корпус экструдированный алюминиевый сплав с твердым анодированием 7 Прижимная шайба инженерный пластик 8 Ограничитель легированная сталь 9 Уплотнительное кольцо вала верхнее NBR 10 Антифрикционное кольцо вала верхнее инженерный пластик 11 Вал легированная сталь никелированная 12 Антифрикционное кольцо вала нижнее инженерный пластик 13 Уплотнительное кольцо вала нижнее NBR 14 Заглушка NBR 15 Уплотнительное кольцо регулировочных винтов NBR 16 Шайба регулировочного винта нержавеющая сталь 304 17 Стопорная гайка регулировочного винта нержавеющая сталь 304 18 Винт регулировочный нержавеющая сталь 304 19 Поршень алюминиевый сплав, литой под давлением 20 Направляющая накладка поршня инженерный пластик 21 Антифрикционное кольцо поршня инженерный пластик 22 Уплотнительное кольцо поршня NBR 23 Комплект пружин пружинная сталь 24 Уплотнительное кольцо крышки NBR 25 Торцевая крышка литой алюминий с полиэфирным покрытием 26 Винт крышки нержавеющая сталь 304 27 Стопорный винт нержавеющая сталь 304 28 Адаптер углеродистая сталь Эскиз поворотного пневмопривода DN.ru двойного действия PA-DA-105
