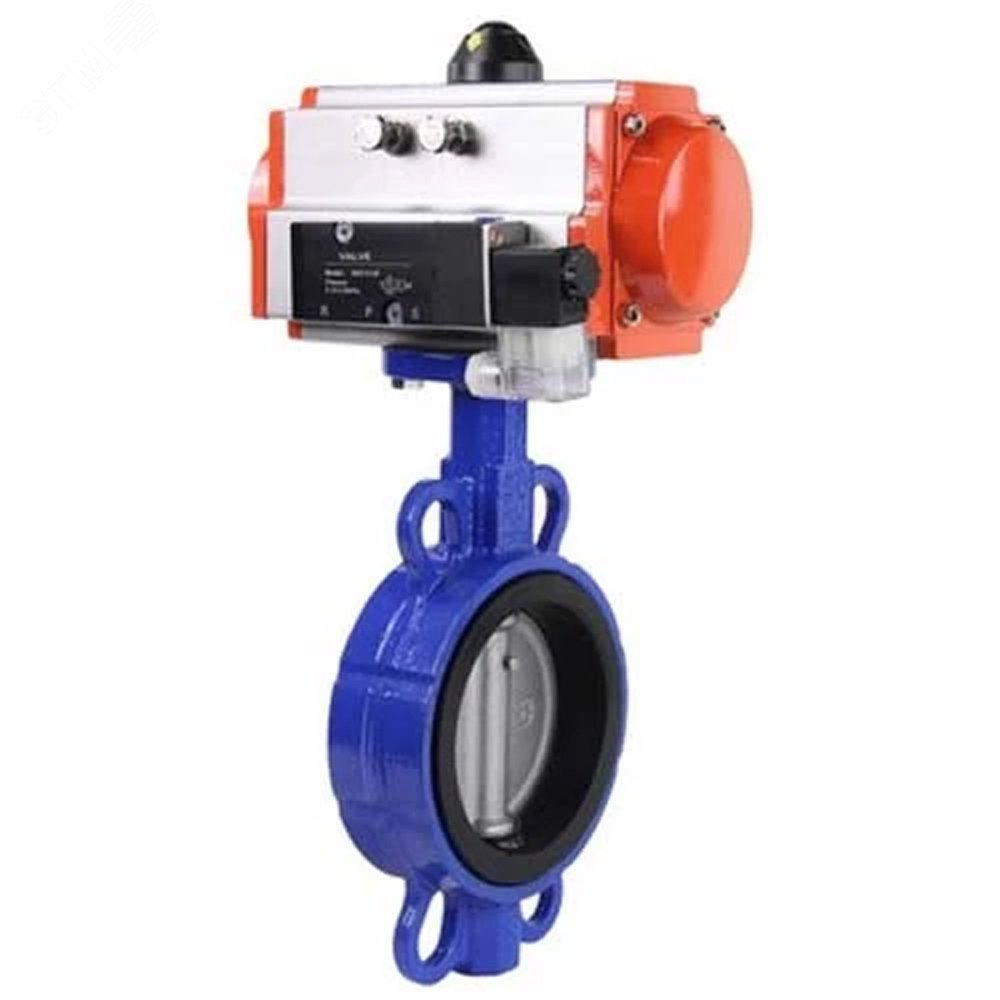

Затвор дисковый поворотный DN.ru WBV4242E-2W-Fb-ISO Дн50 Ру10 межфланцевый, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-052 и пневмопозиционером YT-1000RSN с обратной связью

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах водоснабжения и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие по часовой стрелке.Пневмоприводы двойного действия DA используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении.Электропневматический поворотный позиционер используется для управления пневматическими приводами поворотного типа с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА. Технические параметры затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн50 Ру10: Давление номинальное PN - 10 бар Наружный диаметр Дн - 50 мм Тип присоединения - межфланцевый Количество болтовых отверстий на одном фланце - 4 шт Среда - вода, воздух Тип управления - пневмопривод Применение - водоснабжение Класс герметичности - A Тип запорного органа - дисковый Модель арматуры - WBV4242E-2W-Fb-ISO Тип затвора - поворотный дисковый Диаметр в дюймах - 2″ Крутящий момент на валу арматуры - 8 Нм Тип ISO-фланца арматуры - F05, F07 Размер вала арматуры (квадрат) - 11х11 мм Страна производитель - Россия Гарантия - 12 мес. Вес - 5.05 кг Затвор дисковый поворотный DN.ru WBV4242E-2W-Fb-ISO Дн50 Ру10 с пневмоприводом PA-DA-052 и пневмопозиционером YT-1000RSN с обратной связью Габариты и размеры затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн50 Ру10: D - 158 мм D1 - 120.5 мм L - 45 мм H1 - 98 мм n-Ød - 4–Ø19.3*24.5 мм ØD - 65 мм ØD1 - 50/70 мм ØD2 - 36/49.5 мм H - 13 мм BxB - 11х11 мм N - 4 мм Эскиз габаритов и размеров затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн50 Ру10 Таблица деталей и материалов затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн50 Ру10: № п/п Наименование Материал 1 Корпус UPVC (НПВХ - непластифицированный поливинилхлорид) 2 Диск UPVC (НПВХ - непластифицированный поливинилхлорид) 3 Седловое уплотнение EPDM 4 Шток сталь 45 5 Уплотнение штока EPDM Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн50 Ру10 Технические параметры пневмопривода DN.ru PA-DA-052: Тип пневмопривода - двойного действия Крутящий момент привода - 24 Нм Рабочее давление пневмопривода - 8 бар Угол поворота привода - 90° Диапазон регулировки привода - 5° Наличие ручного дублера - нет Тип ISO-фланца привода - F03, F05 Размер штока - 11х11 мм Страна производитель - Китай Вес привода - 1.4 кг Пневмопривод DN.ru PA-DA-052 Габариты и размеры пневмопривода DN.ru PA-DA-052: A - 30 мм B - 41.5 мм C - 65.5 мм D - 72 мм E - 92 мм F - 65 мм G - 30 мм H - 80 мм I - 36 мм J - 50 мм M - 11х11 мм N - 14 мм Z - 147 мм d - 40 мм K - M5x8 L - M6x10 Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-052 Технические параметры электропневматического поворотного позиционера DN.ru YT-1000RSN без обратной связи: Входной сигнал управления - 4 ~ 20 mA Внутреннее сопротивление - 250 ± 15 Ом Входное давление - 1,4~7 бар Угол хода рычага - 0~90° Резьба подключения сжатого воздуха - 1/4″ Резьба подключения манометра - 1/8″ Кабельный ввод - G1/2″ Тип защиты - IP66 Линейность - ±1.0% F.S Гистерезис - ±1.0% F.S Чувствительность - ±0.2% F.S Повторяемость - ±0.5% F.S Расход сжатого воздуха - 3 л /мин (при давлении 1.4 бар) Расход воздуха на выходе - 80 л/мин (при давлении 1.4 бар) Материал корпуса - алюминиевое литье Вес позиционера - 2.8 кг Электропневматический поворотный позиционер DN.ru YT-1000RSN без обратной связи Габариты и размеры электропневматического поворотного позиционера DN.ru YT-1000RSN без обратной связи: A - 224.3 мм B - 166.5 мм C - 117.5 мм D - 132.3 мм E - 6 мм F - 122 мм G - 45 мм H - 45 мм I - 23 мм J - 27 мм K - 32.5 мм L - 35.5 мм M - 91.8 мм N - 37.2 мм O - 43.5 мм P - 26.5 мм Q - 33 мм R - 80.25 мм S - 62.5 мм T - 8 мм U1 - 70 мм U2 - 93 мм V1 - 40 мм V2 - 63 мм W - 26 мм X - 32 мм Y - 9 мм Z- 24 мм Эскиз габаритов и размеров электропневматического поворотного позиционера DN.ru YT-1000RSN без обратной связи
