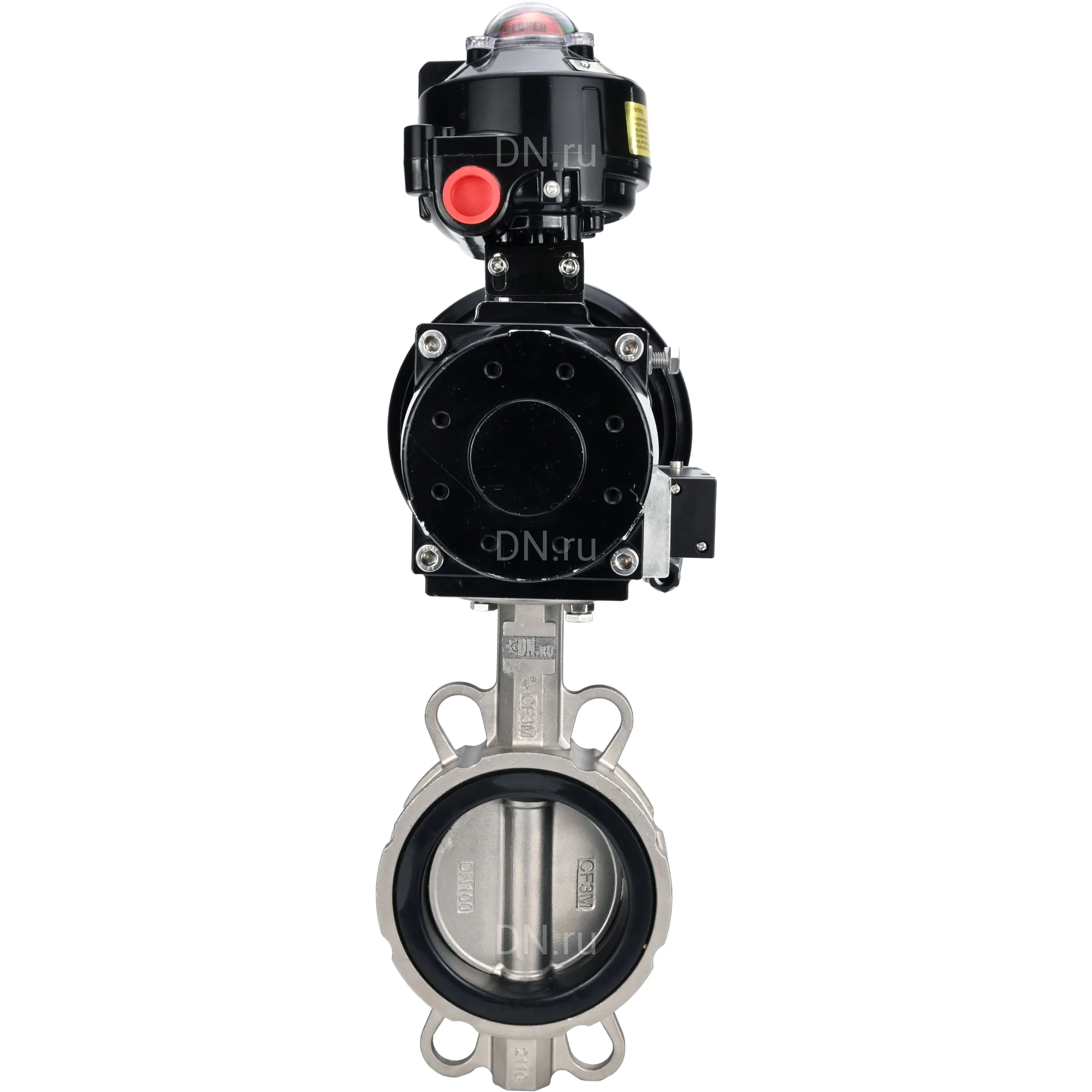

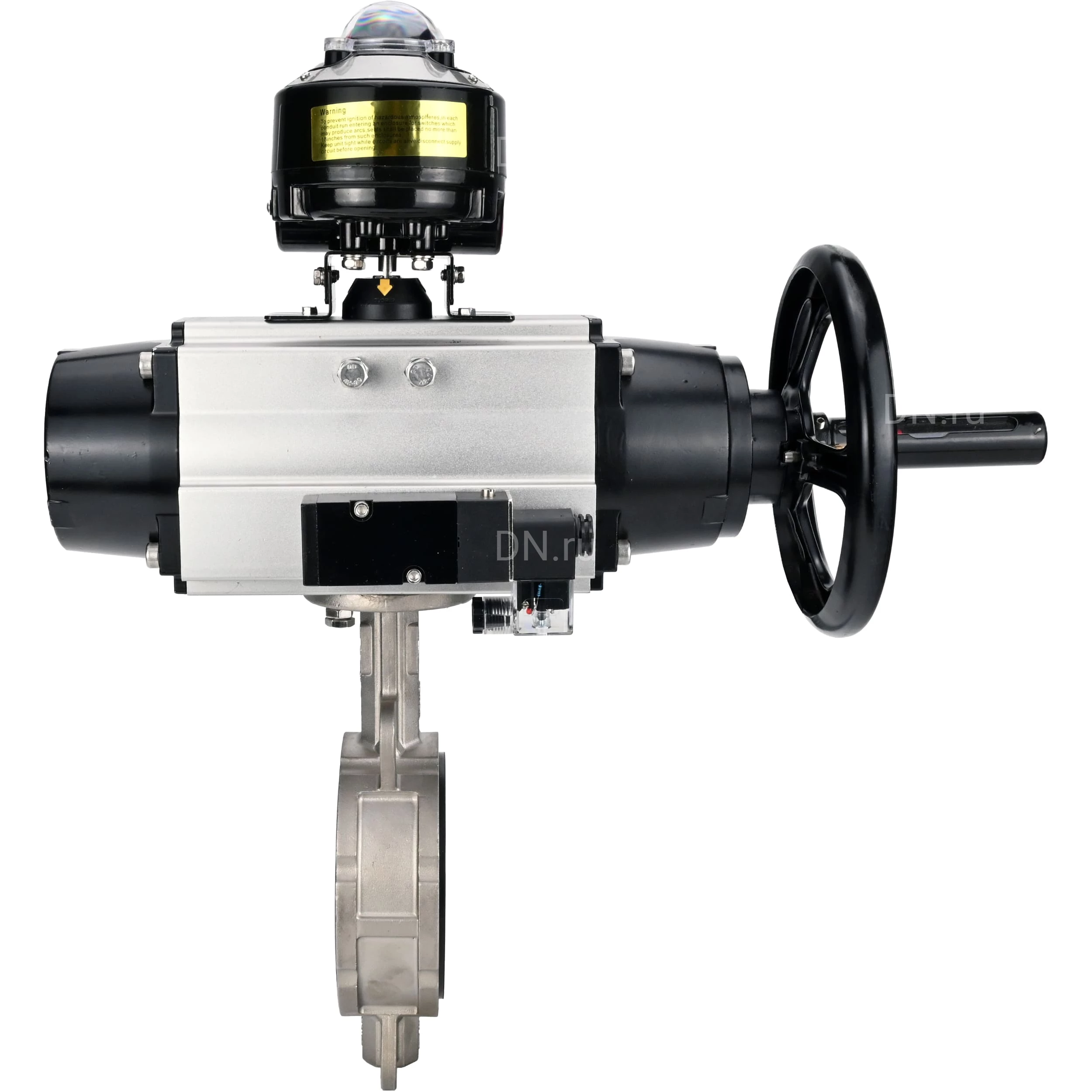

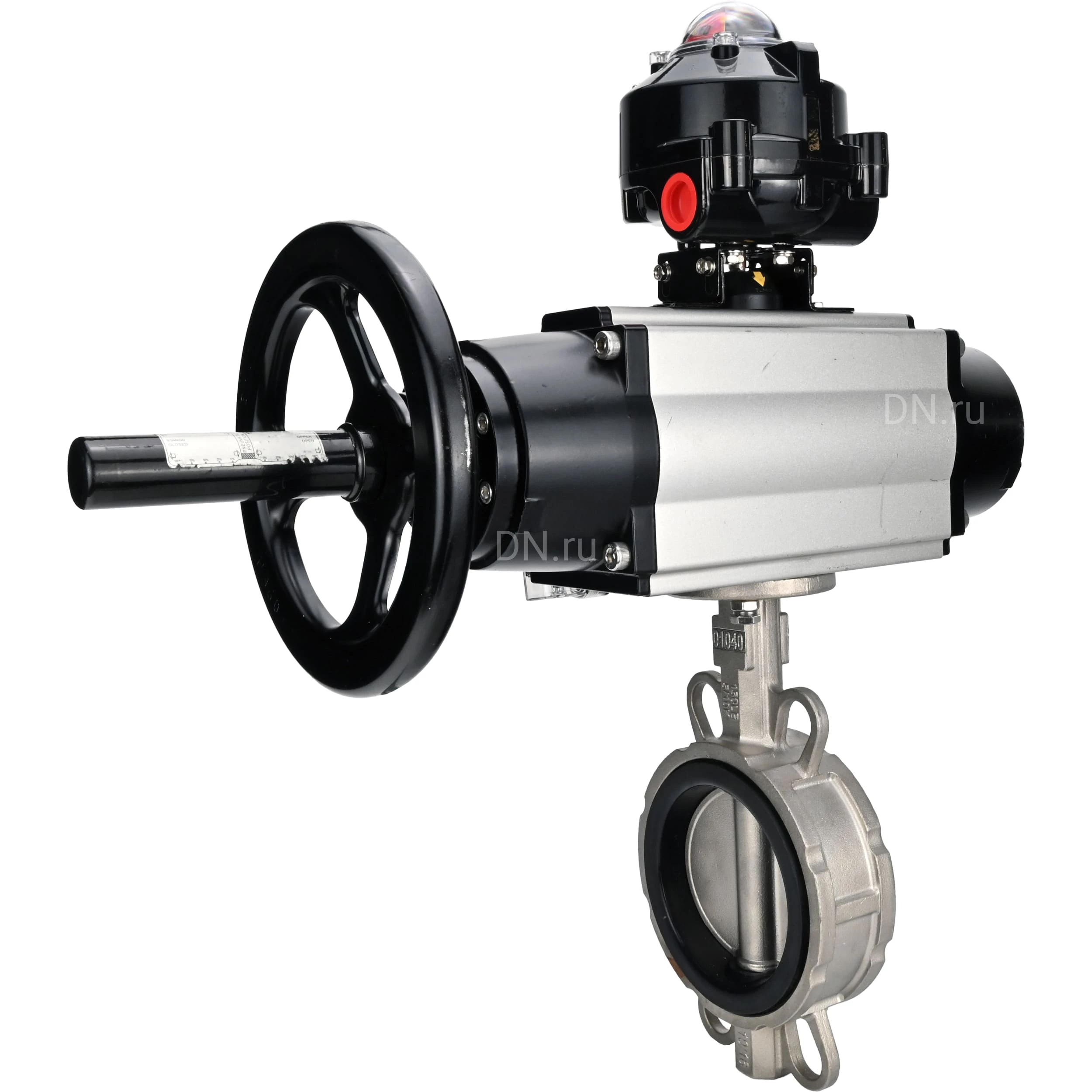

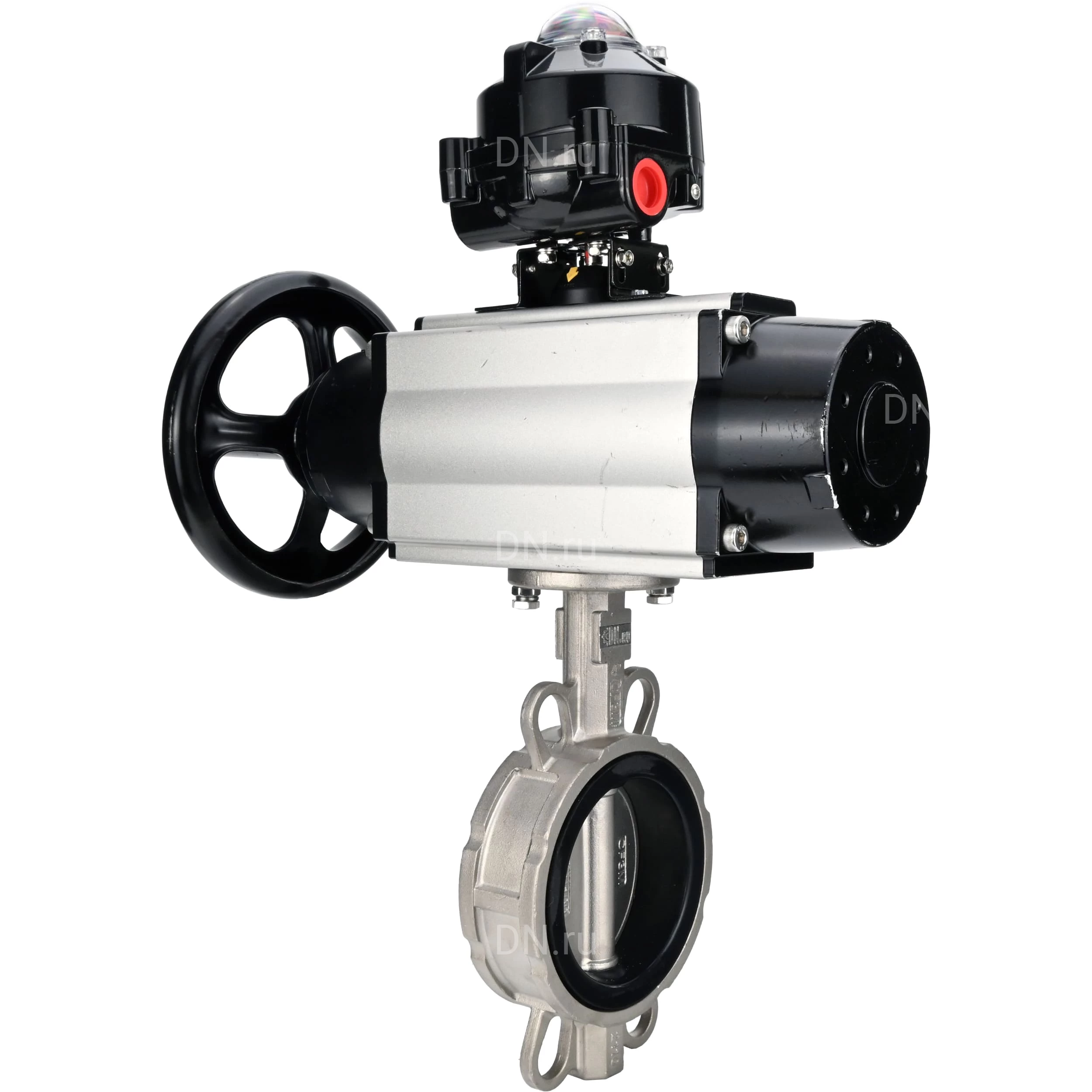

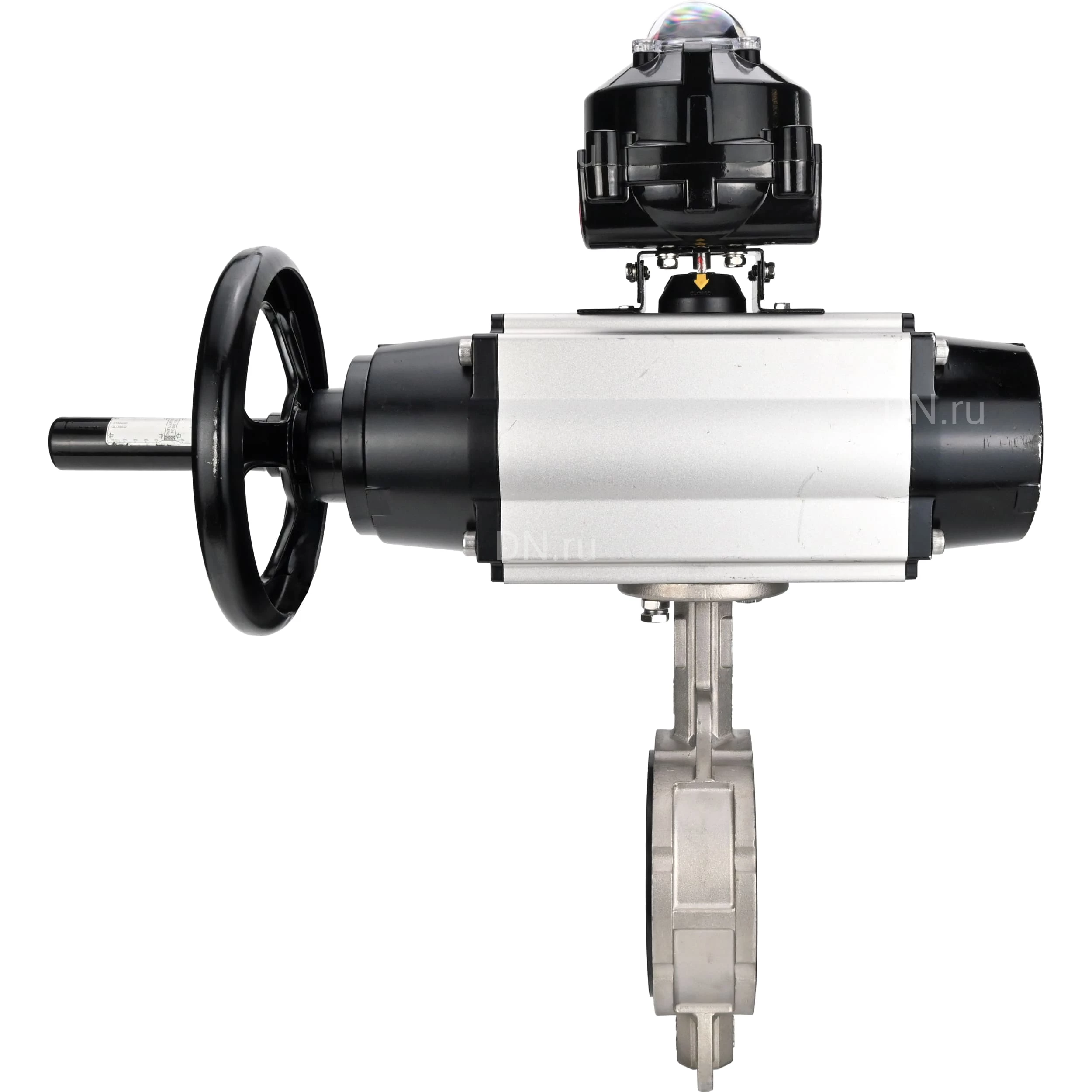

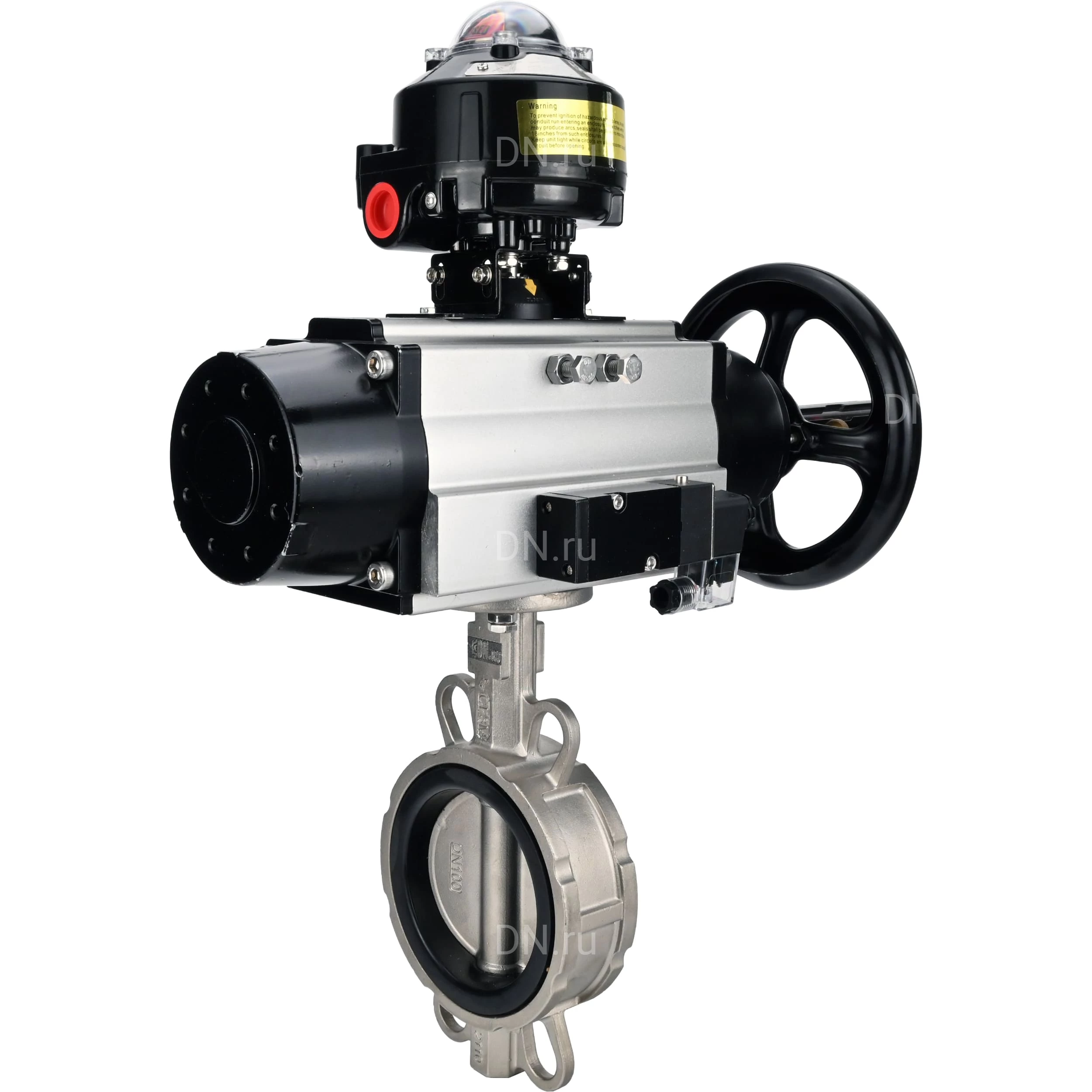

Затвор дисковый поворотный DN.ru Ду150 Ру16 межфланцевый, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 24В NAMUR и БКВ APL-510N EX (WBV3131V-2W-Fb-H)

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой.Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Технические параметры затвора дискового поворотного DN.ru WBV3131V-2W-Fb-H Ду150 Ру16: Давление номинальное PN - 16 бар Диаметр номинальный DN - 150 мм Тип присоединения - межфланцевый Количество болтовых отверстий на одном фланце - 4 шт. Диаметр болтовых отверстий на одном фланце - 23 мм Среда - воздух, масла, топливо Тип управления - пневмопривод Применение - водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность, Целлюлозно-бумажная промышленность Температура рабочей среды - от -20°С до 200°С Цвет - Серый Управление - С пневмоприводом Класс герметичности - A по ГОСТ 9544 Крутящий момент на валу арматуры - 174 Нм Тип ISO-фланца арматуры - F07 Размер вала арматуры (квадрат) - 14х14 мм Серия - WBV3131V-2W-Fb-H Страна производитель - Россия Гарантия - 12 мес. Срок службы - 10 лет Вес - 17.75 кг Затвор дисковый поворотный DN.ru Ду150 Ру16 межфланцевый, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с пневмоприводом PA-DA-105-1, пневмораспределителем 4M310-08 24В NAMUR и БКВ APL-510N EX (WBV3131V-2W-Fb-H) Габариты и размеры затвора дискового поворотного DN.ru WBV3131V-2W-Fb-H Ду150 Ру16: A - 141 мм B - 213.5 мм C - 56 мм PCD - 240 мм H - 260 мм Q° - 22.5° мм 4-ØD - 4-Ø23 Эскиз габаритов и размеров затвора дискового поворотного DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 Таблица деталей и материалов затвора дискового поворотного DN.ru WBV3131V-2W-Fb-H Ду150 Ру16: № Наименование детали Материал 1 Корпус нержавеющая сталь AISI 304 (аналог 08Х18Н10) 2 Диск нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Седловое уплотнение VITON 4 Шток нержавеющая сталь SS 416 (аналог ст.20Х13) Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV3131V-2W-Fb-H Ду150 Ру16 Технические параметры пневмопривода DN.ru PA-DA-105-1: Тип пневмопривода - двойного действия Крутящий момент привода - 202 Нм Рабочее давление пневмопривода - 8 бар Угол поворота привода - 90° Наличие ручного дублера - штурвал Тип ISO-фланца привода - F07/F10 Размер штока - 22х22 мм Страна производитель - Китай Вес привода - 9 кг Пневмопривод DN.ru PA-DA-105-1 Габариты и размеры пневмопривода DN.ru PA-DA-105-1: A - 495 мм A1 - 461.5 мм B - 133 мм C - 109.5 мм D - 153 мм E - 57.5 мм F - 64 мм G - 26 мм H - 80 мм I - 30 мм N - 22 мм W - 200 мм J - 102 мм K - 70 мм L - М10х16 M - М8х13 Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1 Технические параметры пневмораспределителя DN.ru 4М310-08 24В NAMUR: Конструкция - золотникового типа Модель пневмораспределителя - 4М310-08 24В NAMUR Напряжение питания - 24В Испытательное давление (проверка прочности корпуса. Не для эксплуатации!) - 10 бар Рабочее давление (рекомендуемый диапазон для нормальной работы) - 1.5 ÷ 1.8 бар Вид пневмораспределителя - 5/2 пятилинейный, двухпозиционный Рабочая среда - очищенный воздух (тонкость очистки 40 мкм) Эффективная площадь сечения - 25 мм2 Температура эксплуатации - от 0°C до +60°C Максимальная частота срабатывания- 5 цикл/сек Ручное дублирование - есть Степень защиты - IP65 Соединение с пневмоприводом - стыковочная поверхность по стандарту NAMUR (VDI/VDE3845) Материал корпуса - анодированный алюминий Размеры выхлопных портов (сброс в атмосферу) - 2 - PT1/4″ Размер портов отвода воздуха (в пневмопривод) - 2 х Ø19.2 мм Размер порта подвода воздуха (в пневмораспределитель) - G1/4″ Время отклика - 0.05 сек Вес - 0.35 кг Средний ресурс - 10 000 000 циклов Пневмораспределитель DN.ru 4М310-08 24В NAMUR Габариты и размеры пневмораспределителя DN.ru 4М310-08 24В NAMUR: A - 40 мм C - 24 мм D - 28 мм E - 32 мм F - 40 мм G - 21.5 мм H - 69 мм I - 45 мм K - 17.5 мм L - 135 мм J - 29.3 мм N - 40 мм M - 27 мм Эскиз габаритов и размеров пневмораспределителя DN.ru 4М310-08 24В NAMUR Технические параметры блока концевых выключателей APL-510N EX: Корпус - всепогодный IP67/NEMA4 4X,7,9 взрывозащищенный E EX d IIC T6 Полный угол поворот - 90° Кабельные вводы - 2 x NPT3/4″ Электрическое подключение - клеммы с винтовым зажимом 8 точек (0,08 – 2,5) мм2 Резьба кабельного ввода - 2 x NPT3/4″ Тип визуального индикатора - двухцветная полусфера: ОТКРЫТО (Open) - желтый; ЗАКРЫТО (Closed) - красный Переключатели/датчики - два механических переключателя два датчика приближения Номинальное напряжение - 250В Номинальный ток - 16А Допустимая температура окружающей среды - от -20°С до +66°С Средний ресурс - 10 000 000 циклов Вес - 1.8 кг Блок концевых выключателей APL-510N EX Габариты и размеры блока концевых выключателей APL-510N EX: A - 118 мм B - 118 мм C - 138.4 мм D - 17 мм E - 19 мм F - 7 мм G - 3 мм H - 4 мм I - 59 мм J - 59 мм K - 59 мм L - 59 мм M - 121.4 мм Ød1 - 50 мм Ød2 - 5 мм Эскиз габаритов и размеров блока концевых выключателей APL-510N EX
